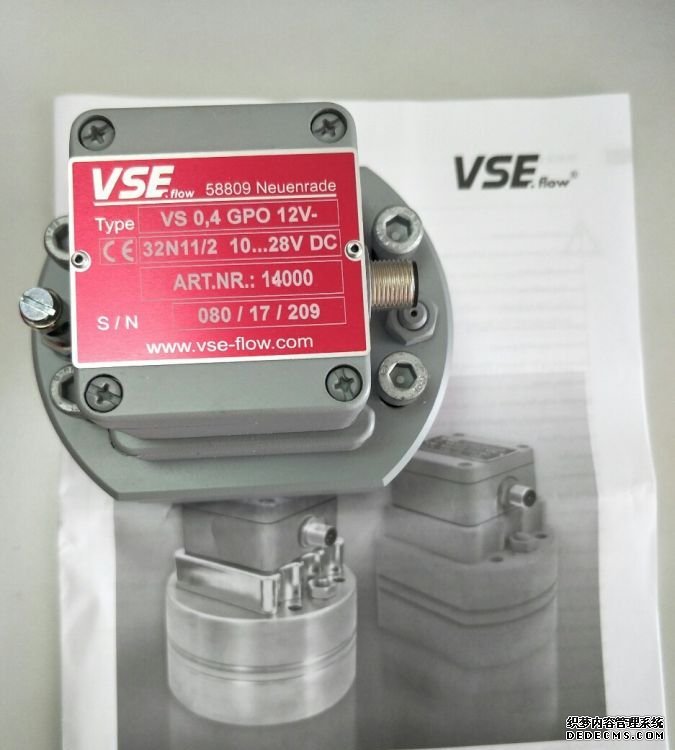

德國VSEEF2流量計選型樣本同時我們還經營：電磁流量計傳感器的接地　　為了使電磁流量計可靠的工作,提高測量精度,不受外界寄生電勢的干擾,傳感器應有良好的單獨接地線,接地電阻＜10Ω.在連接傳感器的管道內若涂有絕緣層或是非金屬管道時,傳感器兩側還應加裝接地環.a、在金屬管道上的接地方式：金屬管道內避沒有絕緣層,按下圖接地.b、 在塑料管道上或有絕緣層、油漆管道上的接地方式：電磁流量計傳感器上的兩端面應加裝接地環,使管內流動的被測介質與大地短接,具有零電位.否則,電磁流量計無法正常工作.1.被測介質電導率  電磁流量計測量的流體必須是導電的，一般只要電導率超過閾值，即使變化也不影響測量值，但低于閾值將會增大測量誤差;通常要求液體電導率不小于5μS/cm，去離子水電導率不小于20μS/cm。2.被測介質溫度  電磁流量計一般只能用于工藝介質溫度不高于180℃的場合。選型時，要根據被測工藝介質的溫度范圍，選擇測量管內襯材料及傳感器線圈的漆包線的耐溫等級。常用測量管襯里材料有聚四氟乙烯(PTFE)，適用溫度范圍-40~+180℃;氯丁橡膠(Neoprene)，適用溫度<65℃;聚氨酯橡膠(Polyurethane),適用溫度<65℃;3.當被測液體為酸、堿、鹽等高腐蝕性介質時  因為電磁流量計僅測量管襯里和電極與被測介質接觸，所以只要選好這兩者的材質即可。耐酸、堿等強腐蝕性介質的襯里常選用聚四氟乙烯(PTFE)，耐磨損類如礦漿、結晶類介質的襯里可選用聚氨酯橡膠(Polyurethane)。對于電極材質的選，擇，一般可查有關防腐蝕手冊[2]，對于混酸等成份復雜的介質，應做掛片試驗。4.當被測液體為臟污流(兩相，漿液等)介質時(1)當介質含有固體顆粒時，水平安裝易使下半部內襯及電極磨損嚴重，這時選用垂直安裝較好;襯里要選用高耐磨性材料，如陶瓷或聚氨酯橡膠;電極則采取--些結構措施以防磨損漏液。(2)測量會在管壁附著和沉淀的物質的流體時，應注意電極的污染?？蛇x用刮刀式、可更換式。管壁的附著則可用提高流速以起到自清洗作用，或采取比較方便易清洗管道的連接方法。(3)含有非磁性顆?；蚶w維的固液兩相流時，如漿液擦過電極表面會產生尖峰噪聲，使信號不穩，可選用市電交流激磁或雙頻激磁儀表。5.工藝介質的流速  儀表口徑是根據管道內平均流速而定的，通常選用與管道相同的口徑或略小些。一般工業輸水管道經濟流速為1.5~3m/s,易粘附沉積結垢物質則提高到3~4m/'s或更高，礦漿等磨蝕性強的為2~3m/s。電磁流量計的液體流速范圍可在1~10m/s之間選用。原理上，上限流速并沒有限制，滿度流量的流速下限一般為1m/s,有些產品為0.5m/s,低于此流速，從測量準確度出發應改用小管徑，以異徑管連接到管道。但加裝異徑管要注意壓力損失的問題。圖1為流量計口徑、流速與流量關系的曲線圖，計算儀表口徑時可參照。6.大口徑時電磁流量計的選擇  電磁流量計按安裝形式可分為管道式和探頭式。一般優先選用管道式電磁流量計;當工藝管徑較大且考慮設備費用時,或安裝時不允許管道停流的情況下，可選用探頭式電磁流量計(精度可達0.5級)。(1)探頭式可裝配球閥，可在管道不停流情況下拆、裝，利于儀表的在線安裝和維護。(2)探頭插入深度只需很短，對管道阻力小。--般在直管段足夠長時，采用平均流速點測量法，這種方法的測量精度基.本不受雷諾系數變化的影響，探頭的插人深度僅為R=0.121D;當直管段較短時，一般采用中心流速點測量法，插入深度R=0.5D(其中D為管道直徑)。7.工藝管道材質  若連接儀表的管道是(相對于被測介質)金屬導電性的，不需要接電環，若是絕緣性的，則要用接地環，可用普通型，它的材質應與被測介質的腐蝕性相適應。若被測介質是磨損性的，則宜選用帶頸接地環，以保護進、出口端的襯里，延長使用壽命。8.安裝儀表的工藝管道段的敷設位置  電磁流量計的安裝形式可分為三種:一體型、分離型和潛水分離型(IP68)。一般情況選用一體型，它將流量計的傳感部分和轉換部分(表頭)裝于一體，便于安裝使用;當管道敷設的位置較高不便觀察或安裝在環境差的場合，可采用分離型，分離長度一般不超過30m;當傳感器需要安裝在井下、水下的被測現場管道上時，需要選用潛水分離型。磁翻板液位計常用介質：　　熱水，鹽水，氯水，液化石油氣、液氨、乙烯、乙烷，汽油、柴油，食用油，丁二烯，甲醇、環氧（丙烷），二甲苯、輕油、乙醇（酒精），丙酮、氨水、粗苯、啤酒、重油、牛脂、乙苯，水、醋酸、樟腦油，鹽酸、焦油、氯磺酸、硝基苯、FR－22，液堿、麥芽糖、20％稀硫酸、硫酸二甲酯，液氯、稀硫酸、濃硝酸、FR－12、氯仿，8％硫酸、發煙硫酸、高氯酸、溴水磷酸、氟油等等。磁翻板液位計應用行業　　電力行業：高/低加，除氧器，凝汽器，鍋爐汽包，熱井，輸水箱，油箱，熱網加熱器，化學水處理，脫硫脫銷工程等　　化工行業：罐區，化學池等，儲罐，貯槽，反應釜　　煤化工：甲醇、二甲醚、合成氨/尿素、煤制烯烴、煤制油等　　冶金行業：冷卻水處理　　水處理行業：氧化池，沉淀池，水箱，水池等等　　在工業生產中，液位計是必不可少的一環，具有重要的作用。金屬管浮子流量計與恒流閥組成的吹掃設備原理，如圖1所示，以恒定人口壓力為例:   彈性膜片受到向上的作用力為: P2A+P1a(1) 彈性膜片受到向下的作用力為: P3A+P2a+F(2) 在壓力平衡狀態時，即式(1)=式(2)時: P2A+P1a=P3A+P2a+F(3) 作為壓力調節器膜片的壓差P2-P3,我們可以得到: P2-P3=F/A-(a/A)(P1-P2)(4) 由于a<A,所以(a/A)(P1-P2)可以忽略不計,由于F和A都時恒定值，所以: C(恒定值)=P2-P3   當金屬管浮子流量計測量介質是不可壓縮的液體時，RE壓力調節器可以適用于出口壓力變化。對于式(4)，由于P是恒 定的，P3是變化的，因此，P3變為:P3+△P,P2變為: P2+△P,所以: C(恒定值)=P2-P31、旋進旋渦流量計無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；2、采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；3、智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組合，使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；4、采用雙檢測技術可效地提高檢測信號強度，并抑制由管線振動引起的干擾；5、采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；6、采用EEPROM技術，參數設置方便，可*保存，并可保存長達一年的歷史數據；7、轉換器可輸出頻率脈沖、4-20mA模擬信號，并具有RS485接口和HART協議，可直接與微機聯網，傳輸距離可達1.2Km；8、配合本公司的FM型數據采集器，可通過因特網或者網絡進行遠程數據傳輸；9、壓力、溫度信號為變送器輸入方式，互換性強；10、旋進旋渦流量計整機功耗低，可用內電池供電，也可外接電源。德國VSEEF2流量計選型樣本超聲波液位計出現故障指示燈常亮的情況主要有以下兩種,解決方案如下供參考:1.在超聲波持續零液位時,頂部燈亮,輸出電流為22mA。而且隔一段時間后恢復液位時,故障不能自動解除,需關電重啟后正常,給客戶帶來不必要的麻煩甚至損失?！　〕霈F這種故障是安裝附件的選擇問題。由于超聲波液位計是全球0度發射,優點上面也介紹了。它的另外一個與眾不同的特點是,超聲波的發射除了平面頭外,在螺紋這里也是有發射的。如果持續的零位,再加上安裝件選用金屬支架。超聲波液位計就會識別到支架部分的信號強度大于平面頭接收的信號強度。而金屬支架部分與發射波之間處于盲區距離。所以超聲波處于保護狀態,故障燈常亮,輸出22mA。解決的辦法就是選用非金屬支架。因為選用非金屬支架后,螺紋處的發射波能穿透出去,而零點液位的回波信號絕對會大于螺紋處的回波信號。2.經調試與重新編程后,頂部故障燈常亮,輸出電流為22mA。出現這種故障情況,經實際查證,還是在編程與調試過程中,未能按照說明書要求。造成的程序紊亂而自保狀態?？蛻粼谡{試編程超聲波液位計時,未能等到指示燈正常閃動,或則編程方法步驟根本不對,處于不穩定的編程調試。如果多次反復未依要求編程調試,超聲波液位計將拒絕工作而自保。出現這種故障的解決方法是先將超聲波液位計按要求復位,再進行重新編程。如果在未復位的情況下多次再編程,會出現以上故障。1)電磁流量計:電磁流量計工作原理基于電磁感應定律。當具有一定導電率的液體在磁場中移動時，產生電動勢。國內外使用這類流量計較多，它具有準確度高量程較大、無水頭損失、直管段要求短等優點。但造價隨著管徑增大而成倍增加。2)插入式渦輪流量計:插入式渦輪流量計是將旋轉葉輪的渦輪頭與不銹鋼桿連接插入管中的裝置。當流體流動沖擊渦輪葉片轉動時，用測量渦輪的轉速來反映流體流量。它只能測知管內某點的流速靠儀表系數來推算平均流速。分切向式渦輪頭和軸向式渦輪頭兩種，安裝或維護時可以不斷水;造價相對較低。3)超聲波流量計:超聲波流量計近年來在國內外給水行業大口徑水管上用得較多。它具有準確度高量程大、無水頭損失、安裝方便等優點:其造價不因管徑增大而增加，適用于較大管徑場合。此類儀表從原理到結構都很復雜，故障排除較困難。4)渦街流量計:渦街流量計是利用管內水流遇障礙物(擋體)產生震蕩運動的規律制成的震蕩現象稱卡門渦街。由于沒有可動部件和感壓孔，所以不宜受水中雜質影響，也不宜磨損或發生障礙，但管中流速不宜太低。5)均速管、文丘利流量計:均速管是一種多孔采集斷面流速即能測知平均流速的裝置其優點是便于安裝水頭損失小造價較低;缺點是流速低時，壓差較小，準確度低。文丘利流量計是-種比較可靠穩定性好的流量計，但造價較高。為保證超聲波流量計流量測量精度，選擇測量點時要求選擇流體流場均勻的部分，一般應遵循下列原則：1、被測管道內流體必須是滿管。2、選擇被測管道的材質應均勻質密，易于超聲波傳播，如垂直管段（流體由下向上）或水平管段（整個管路中最低處為好）。3、安裝距離應選擇上游大于10倍直管徑，下游大于5倍直管徑（注：不同儀器要求的距離會有所不同，具體距離以使用的儀器說明書為準）以內無任何閥門、彎頭、變徑等均勻的直管段，測量點應充分遠離閥門、泵、高壓電、變頻器等干擾源。4、充分考慮管內結垢狀況，盡量選擇無結垢的管段進行測量。外夾式流量計傳感器安裝要點　　時差式超聲波傳感器安裝方式有三種，分別是V法、Z法和W法，如圖3所示?！　y量時采用何種安裝方式，儀器說明書均有規定，但在邊界范圍一般比較模糊。如TFX1020P時差式超聲波流量計：V型安裝法適用測量管徑25～400 ㎜，Z型安裝法適用測量管徑100～2540㎜，W型安裝法適用測量管徑65㎜以下小管。V型與Z型、V型與W型在適用測量管徑均有部分重疊，如遇此情況 則按下列原則選擇最佳安裝方式：V型安裝一般情況下是標準安裝方式，使用方便，測量準確。當被測管道很粗或由于被測流體濁度高、管道內壁有襯里或結垢太 厚，造成V型安裝信號弱，儀表不能正常工作時，選用Z型安裝。原因是使用Z型安裝時，超聲波在管道中直接傳輸，沒有折射，信號衰耗小。W型安裝適于小管， 通過延長超聲波傳輸距離的辦法來提高小管測量精度，如圖3（c），使用W型安裝時，超聲波束在管內折射三次，穿過流體四次。 流量傳感器安裝方式有兩種，分別是對稱安裝和同側安裝。對稱安裝適用于中小管徑（通常小于600㎜）管道和含懸浮顆?；驓馀葺^少的液體；同側安裝適用于各種管徑的管道和含懸浮顆?；驓馀葺^多的液體。外夾式超聲波流量計傳感器安裝要求1、剝凈測量點處附近保溫層和保護層，使用角磨砂輪機、銼、砂紙等工具將管道打磨至光亮平滑無蝕坑。要求：漆銹層磨凈，凸出物修平，避免局部凹 陷，光澤均勻，手感光滑圓潤。需要特別注意，打磨點要求與原管道有同樣的弧度，切忌將安裝點打磨成平面，用酒精或汽油等將此范圍擦凈，以利于傳感器粘接。2、在水平管段上，兩個傳感器必須安裝在管道軸面的水平方向上，并且在軸線水平位置±45°的范圍內安裝，以防止管內上部流體不滿、有氣泡或下部有沉淀等現象影響正常測量，如圖5所示。3、傳感器安裝處和管壁反射處必須避開接口和焊縫，如圖6所示。4、傳感器工作面與管壁之間保持有足夠的耦合劑，不能有空氣和固體顆粒，以保證耦合良好。1.計量原理　　流體通過渦輪流量計時，流速被轉換為渦輪的轉速，轉速再被轉換成與流量成正比的電信號，最后在計數器上進行顯示和累計。目前，絕大多數渦輪流量計都為一體化智能流量計，除上述機械計量部分外，還包括1臺體積計算儀，依據實測工況流量、取壓口實測壓力、測溫口實測溫度及內部設定的一些固定參數進行計算，將工況體積轉換為可貿易交接的天然氣體積，其原理如圖1所示。2換算原理2.1工作條件下的體積流量計算實用公式工作條件下的體積流量計算實用公式如式(1)所示：式(1)中，qf為工作條件下的體積流量，m3/s；f為輸出工作頻率，Hz，由頻率計采集；k為系數，m-³，可按流量計銘牌給定值。2.2標準參比條件下的體積流量換算實用公式標準參比條件下的體積流量換算實用公式如式(2)所示：式(2)中，qn為標準參比條件下的體積流量，m3/s；pf為工作條件下的絕對靜壓力，MPa；pn為標準參比條件下的絕對靜壓力，MPa；Tn為標準參比條件下的熱力學溫度，K；Tf為工作條件下的氣體絕對溫度，K；Zn為標準參比條件下的氣體壓縮因子；Zf為工作條件下的氣體壓縮因子?！　」ぷ鳁l件下的壓力和溫度的準確度取決于測量儀表。標準參比條件下的絕對靜壓力為101.325kPa，熱力學溫度為293.15K。輸出工作頻率由頻率計采集得到。在不考慮渦輪流量計測量誤差的基礎上，研究范圍可進一步縮小，可主要從天然氣組分對計量的影響和脈動流對計量的影響兩方面進行研究。1、根據工藝設計資料和實際情況確認使用流量范圍，在計算基礎上確定流量計的口徑。若渦街流量計選型過大，管道內介質的流速低于流量計工作的下限值,就會產生小流量時輸出信號不穩定,大流量時輸出信號穩定。2、流量計附近有大功率的電機或強電場時,容易引起干擾信號,有可能管道內無介質流通,但僅表有流量顯示。動力線同流量計信號輸出線并排走向靠近時,有可能使流量計輸出信號偏小。管道內有正常流量,但傳感器輸出頻率偏小很多。33流量計應單獨接地,若接地不良,或管道振動.大,而引入干擾信號就會產生管道內無流量,但傳感器有輸出信號。3、流量計應單獨接地,若接地不良,或管道振動.大,而引入干擾信號就會產生管道內無流量,但傳感器有輸出信號。4、流量計調節閥門應裝在流量計下游，若閥門裝在流量計上游,在小流量時產生射流,會引起流量值的偏差和穩定性。5、介質溫度小于150℃時選一體型,高于150℃時或環境溫度、溫度都比較高時,應選用分體型。6、渦街流量計投用前,對管道應進行清洗,以沖掉管道內的鐵銹、焊渣等雜物,防止擊壞儀表。德國VSEEF2流量計選型樣本1.一次測量元件引起的誤差　　孔板流量計中的節流元件是尖銳的直角邊緣，流體在節流元件的入口收縮，根據伯努力方程，流速增加，壓力減小，孔板的測量原理就是根據孔板入口和出口的壓差進行測量的?？装迤解g后流出系數增大，產生測量誤差。流出系數對蒸汽流量測量的影響是普遍存在的。  測量管也是節流裝置的組成部分，其結構尺寸對流體流動狀態有重要的影響，測量管除滿足前10D后5D的要求外，還對內表面的光滑度有要求。粗糙管的流速分布與光滑管是有區別的，流出系數也不相同，管道結垢、腐蝕，流出系數發生變化，產生測量誤差?！　τ诳装迦肟谶吘壞p的問題，我們可以選用標準噴嘴，由于噴嘴入口是一個光滑的曲面，它的抗磨損，抗積污，抗變形程度遠好于孔板，流出系數穩定性也比孔板好，壓力損失也比孔板小得多，而且它的檢定周期為4年，大大減少了維護費用?！　τ跍y量管的問題，在管道安裝時就盡量選用光滑度高，質量好的管道，必要時請專業廠家定制測量管道、連接法蘭，冷凝器等，補償用的溫度和壓力測量點也可以統一開工獲取。雖說一次性投資高些，但由于投入使用后沒有特別原因，一般不進行更換，還是使用周期越長越好，這樣綜.合經濟效益還是高些。2.測量信號的傳遞失真　　測量信號傳遞是孔板前后的差壓信號經導壓管傳遞到差壓變送器，由于結構的不同，孔板流量計不同于渦街流量計那樣直接裝在管道上，它需要進行信號傳遞。對于蒸汽流量測量而言，傳遞部分可由閥門，導壓管，冷凝器等部件組成。對于信號傳遞部件來講，應保證傳遞信號不失真。實際使用中的大部分故障，往往是信號傳遞失真引起的。差壓信號產生的傳遞失真比作為補償用的溫度和壓力信號失真影響更大，必須引起注意。冷凝器在信號傳遞中處于關鍵位置，冷凝器中的液面保持一定高度，多余的冷凝液要回流到蒸汽管道，既要保證冷凝器中蒸汽很好地冷凝，又要使冷凝液回流暢通無阻?！　庀鄬汗艿囊淮胃块y門應保證蒸汽氣相進入冷凝器，冷凝器里面多余的冷凝液回流到蒸汽管道，否則兩只冷凝器液面不能保持相平，會對差壓信號產生附加誤差。一次根部閥門盡量選用閘閥，保證壓力信號傳遞通暢無阻，減少測量誤差?！　y量用的導壓管要加保溫伴熱，否則冬季不能正常工作。不管采用電伴熱還是蒸汽伴熱，一定要保證兩只導壓管受熱均等，不然會因導壓管中的液體的密度不同而產生附加差壓誤差?！　∽鳛閴毫ρa償用的變送器一般和壓力取壓口不在同一高度上，如果變送器比取壓口低，所測出的壓力為管道中蒸汽的壓力加上導壓管中冷凝液產生的壓力，可在變送器中進行正遷移將這部分壓力遷移掉。使變送器測出的壓力為管道中實際蒸汽壓力。3.蒸汽密度問題產生的誤差　　測量蒸汽質量流量時要根據蒸汽的密度進行計算，因蒸汽的密度計算不準確產生測量誤差。蒸汽流量測量儀表中渦街流量計是用工藝車間提供的蒸汽密度值為參考值，不是實際的密度值，得出的蒸汽流量會和實際流量有誤差。選用渦街流量計時，最好選用能進行溫度和壓力補償的型號，并且安裝測溫和測壓元件取得溫度和壓力數值?？装迨搅髁坑嫓y出的流量由DCS系統顯示，沒有進行溫度壓力補償。為了提高測量的準確度，必須進行溫度壓力補償。對于孔板流量計，取得差壓信號的同時，還需測得溫度和壓力信號，通過DCS中的專用軟件進行溫度和壓力補償。4.相關系數的影響　　流出系數C和可膨脹系數ε在一定范圍內可看作常數，但是，當蒸汽的狀況偏離設計狀態時，其流出系數C和可膨脹系數ε就會發生變化，就不能視為常數。測量小流量時，隨著雷諾數變小，流出系數C將產生較大的變化。測量高壓時，則必須考慮氣體的可膨脹系數ε的影響，如果我們只補償密度變化的影響，即使實現了對密度的完全補償，其它各參數變化累加后的最大誤差仍達6%左右，其中，可膨脹系數ε引入的誤差最大。所以，要想提高儀表的測量精度，除補償密度外還應考慮整個補償方程中其它參數變化的補償問題。DCS中的蒸汽測量模塊中，不僅有密度補償方式,還有流出系數C和可膨脹系數ε的修正辦法，只要我們選用合適的流量測量模塊，就能提高蒸汽流量的測量準確度?！　∫话阏J為，蒸汽干度X較高(X≥95%)時流體可視為單相流體。溫度壓力補償可按通常方法進行。但出現-定誤差。干度越低密度越大。在蒸汽干度較低(X<95%)時，管道中的流體處于二相流狀態。情況嚴重時，流體分層流動，產生誤差更大。目前還沒有在線的干度測量儀表測量蒸汽的干度，最好的辦法就是加強蒸汽傳輸管道的保溫，提高蒸汽的過熱度，使蒸汽的干度較高，孔板流量計測量也比較準確。為促使電磁流量計實際使用壽命增加，把故障實際發生率把控至最低范圍，務必強化對電池流量計日常維護管理。一是，變送裝置管內壁部位，需定期清理好結垢層，對絕緣襯里優良絕緣性起到良好保障作用；二是，生產運行期間，定期檢查儀表，屬于保證后續濕氣與水下運動關鍵，特別是檢查接線口好儀表端蓋處密封性，以去吧儀表內部不會進入水與濕氣；為確保儀表有極高的密封性，應時刻在殼體蓋螺紋位置涂好潤滑黃油，且需防止因碰撞而受損；三是，流量計實際運行期間，儀表零點務必要定期標定好，確保電磁流量計可實現有效接地；四是，電磁流量計實際使用部門應當為每個技術人員建立起短期與長期的培訓計劃，設定出具體的培訓內容與要求，要根據相關技術人員的實際技能情況，制定有針對性的培訓計劃。從而促進儀表技術人員對電磁流量計實際期間故障問題的實時檢查分析及排除能力，強化對電磁流量計日常的維修處理，以確保更好地使用電磁流量計。電磁流量計傳感器兩電極、被測液體、放大器內阻構成一個閉合回路如下圖2．9，這相當與一個一匝的變壓器次級繞組，勵磁線圈相當與初級線圈，閉合回路相當與次級線圈。由于閉合回路不可能完全平行與磁場，總有部分磁力線穿過，這樣即使流速為零，也會產生感應電壓，這就是“變壓器效應"。根據楞次定律得到干擾電動勢：可見ew與勵磁頻率相關，與被測液體流量無關。干擾信號比電磁流量計流量信號相位要滯后90°，所以把干擾電動勢稱為正交干擾，由于正交干擾是磁感應強度B對時間t的微分，它又叫做微分干擾。
