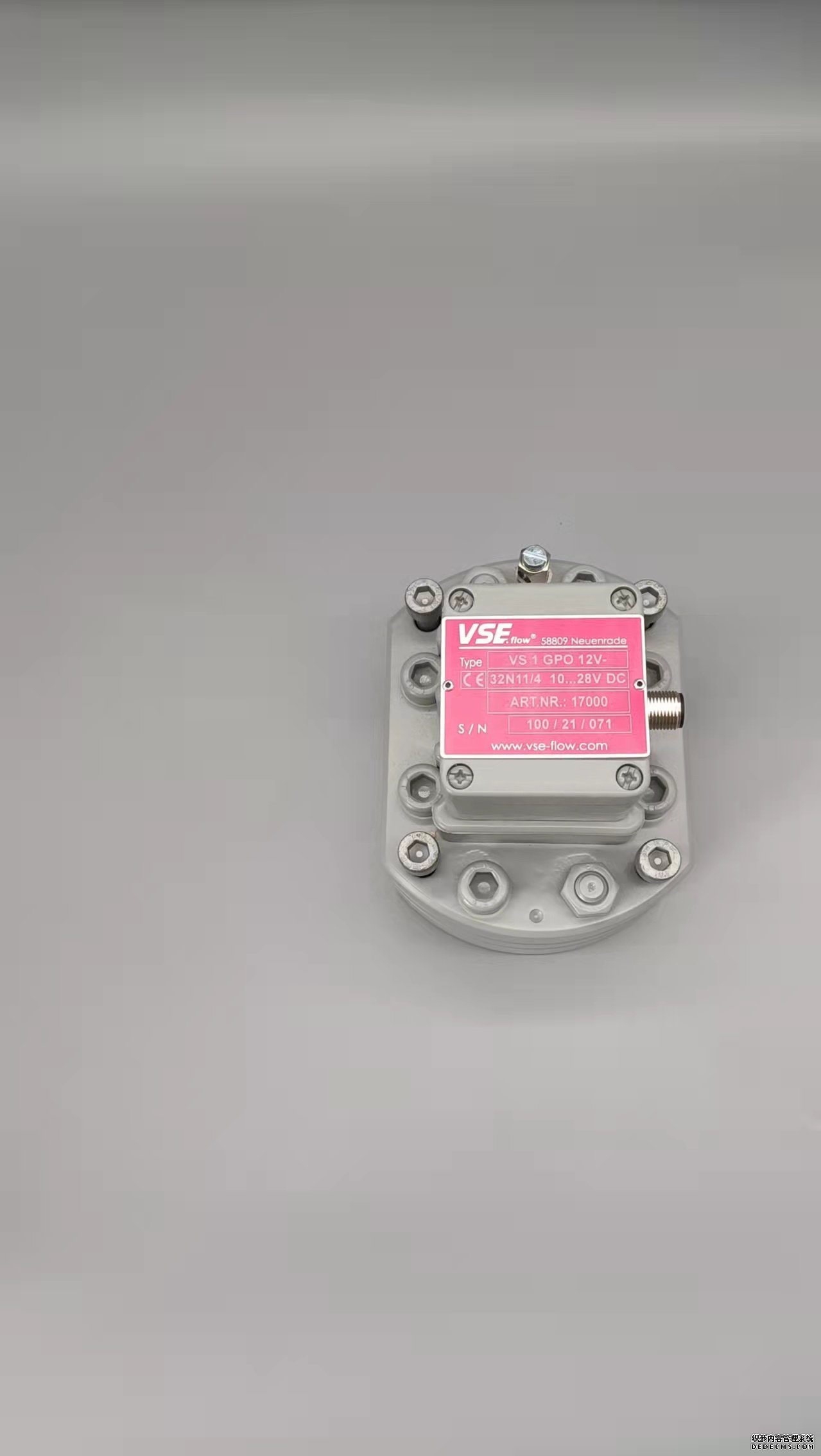

德國VSEAP1流量計定做同時我們還經營：超聲波液位計出現故障指示燈常亮的情況主要有以下兩種,解決方案如下供參考:1.在超聲波持續零液位時,頂部燈亮,輸出電流為22mA。而且隔一段時間后恢復液位時,故障不能自動解除,需關電重啟后正常,給客戶帶來不必要的麻煩甚至損失?！　〕霈F這種故障是安裝附件的選擇問題。由于超聲波液位計是全球0度發射,優點上面也介紹了。它的另外一個與眾不同的特點是,超聲波的發射除了平面頭外,在螺紋這里也是有發射的。如果持續的零位,再加上安裝件選用金屬支架。超聲波液位計就會識別到支架部分的信號強度大于平面頭接收的信號強度。而金屬支架部分與發射波之間處于盲區距離。所以超聲波處于保護狀態,故障燈常亮,輸出22mA。解決的辦法就是選用非金屬支架。因為選用非金屬支架后,螺紋處的發射波能穿透出去,而零點液位的回波信號絕對會大于螺紋處的回波信號。2.經調試與重新編程后,頂部故障燈常亮,輸出電流為22mA。出現這種故障情況,經實際查證,還是在編程與調試過程中,未能按照說明書要求。造成的程序紊亂而自保狀態?？蛻粼谡{試編程超聲波液位計時,未能等到指示燈正常閃動,或則編程方法步驟根本不對,處于不穩定的編程調試。如果多次反復未依要求編程調試,超聲波液位計將拒絕工作而自保。出現這種故障的解決方法是先將超聲波液位計按要求復位,再進行重新編程。如果在未復位的情況下多次再編程,會出現以上故障。為保證超聲波流量計流量測量精度，選擇測量點時要求選擇流體流場均勻的部分，一般應遵循下列原則：1、被測管道內流體必須是滿管。2、選擇被測管道的材質應均勻質密，易于超聲波傳播，如垂直管段（流體由下向上）或水平管段（整個管路中最低處為好）。3、安裝距離應選擇上游大于10倍直管徑，下游大于5倍直管徑（注：不同儀器要求的距離會有所不同，具體距離以使用的儀器說明書為準）以內無任何閥門、彎頭、變徑等均勻的直管段，測量點應充分遠離閥門、泵、高壓電、變頻器等干擾源。4、充分考慮管內結垢狀況，盡量選擇無結垢的管段進行測量。外夾式流量計傳感器安裝要點　　時差式超聲波傳感器安裝方式有三種，分別是V法、Z法和W法，如圖3所示?！　y量時采用何種安裝方式，儀器說明書均有規定，但在邊界范圍一般比較模糊。如TFX1020P時差式超聲波流量計：V型安裝法適用測量管徑25～400 ㎜，Z型安裝法適用測量管徑100～2540㎜，W型安裝法適用測量管徑65㎜以下小管。V型與Z型、V型與W型在適用測量管徑均有部分重疊，如遇此情況 則按下列原則選擇最佳安裝方式：V型安裝一般情況下是標準安裝方式，使用方便，測量準確。當被測管道很粗或由于被測流體濁度高、管道內壁有襯里或結垢太 厚，造成V型安裝信號弱，儀表不能正常工作時，選用Z型安裝。原因是使用Z型安裝時，超聲波在管道中直接傳輸，沒有折射，信號衰耗小。W型安裝適于小管， 通過延長超聲波傳輸距離的辦法來提高小管測量精度，如圖3（c），使用W型安裝時，超聲波束在管內折射三次，穿過流體四次。 流量傳感器安裝方式有兩種，分別是對稱安裝和同側安裝。對稱安裝適用于中小管徑（通常小于600㎜）管道和含懸浮顆?；驓馀葺^少的液體；同側安裝適用于各種管徑的管道和含懸浮顆?；驓馀葺^多的液體。外夾式超聲波流量計傳感器安裝要求1、剝凈測量點處附近保溫層和保護層，使用角磨砂輪機、銼、砂紙等工具將管道打磨至光亮平滑無蝕坑。要求：漆銹層磨凈，凸出物修平，避免局部凹 陷，光澤均勻，手感光滑圓潤。需要特別注意，打磨點要求與原管道有同樣的弧度，切忌將安裝點打磨成平面，用酒精或汽油等將此范圍擦凈，以利于傳感器粘接。2、在水平管段上，兩個傳感器必須安裝在管道軸面的水平方向上，并且在軸線水平位置±45°的范圍內安裝，以防止管內上部流體不滿、有氣泡或下部有沉淀等現象影響正常測量，如圖5所示。3、傳感器安裝處和管壁反射處必須避開接口和焊縫，如圖6所示。4、傳感器工作面與管壁之間保持有足夠的耦合劑，不能有空氣和固體顆粒，以保證耦合良好。對于"徑向"型單聲道超聲波流量計，流量修正系數K定義為沿超聲流量計信號傳播聲道上的線平均流速Lv與管道截面平均流速Sv的比值。由式(2-13)和式(2-14)可以得到層流狀態下的流量修正系數K為由式(2-17)和式(2-18)可以得到湍流狀態下的流量修正系數K為根據表1可以得到不同雷諾數下湍流流態的流量修正系數 K，而在實際工程應用中，當管道內流體雷諾數Re＜105時，湍流狀態流量修正系數K為當管道內流體雷諾數Re＞105時，湍流狀態流量修正系數K為　　上述對于流量修正系數的分析是基于流量計處于理想的安裝條件下，即安裝處管道內流體充分發展。實際流量修正系數不僅與雷諾數有關，還與管道的安裝狀況、流量計上下游管段長度等因素有關。通常情況下管道內實際流態分布與理想流態分布有偏差，對超聲波流量計的測量精度產生影響，因此在管道布置和流量計安裝時，一般要求上游直管段大于10倍管道內徑，下游直管段要大于5倍管道內徑。電磁流量計在結構上由傳感器和轉換器組成，其中傳感器部分是檢測出感應電壓信號，也即是流量信號，經過信號傳輸線送給轉換器；轉換器部分主要起到處理流量信號，轉換成可供顯示儀、記錄儀、計算機等處理的標準電信號。其結構示意圖如圖4-1所示?！　‰姶帕髁坑媯鞲衅魍ㄟ^兩端法蘭，將它與被測流體所在的管道連接，安裝在測量管道上。它是電磁流量計流量測量部分，在設計過程中，它應滿足如下作用：（1）能夠將流量信號轉換成電壓信號；（2）通過對轉換器合理的設計，使無可避免的干擾所帶來的不利影響減少到最小程度，最大程度的提高流量信號的信噪比；（3）在選擇材料方面，盡量能夠滿足工業現場的要求，包括工業環境和電氣屬性等等?！　‰姶帕髁坑嬣D換器不僅僅給電磁流量計提供勵磁電流，而且能夠接收傳感器測量的感應電動勢信號，將該信號濾波、放大并轉換為標準的電流電壓信號，以能夠在顯示儀表、控制儀表和計算機網絡實現對流量的遠距離調控、監測、計算?！　‰姶帕髁坑嬙蜆訖C由10種元件組成，表4-1羅列出原型樣機的元件清單，給出元件的參數，在裝配圖中標注出每一個元件的編號與位置，如圖4-2所示，并作出了測量管道的三視圖。權函數求解系統基礎設計主要對管道、電極、勵磁線圈進行設計，因為這三個方面的選材與設計直接決定了電磁流量計測量系統的精確度，影響到權函數的實驗求解結果，同時在對管道、電極和勵磁線圈設計時，要和COMSOL Multiphysics仿真模型中三者的尺寸和位置相一致，以達到權函數實驗求解驗證仿真求解的目的。德國VSEAP1流量計定做金屬管浮子流量計是由浮子、錐管、檢測器等部件組成。浮子組件裝有磁鋼,其作用把是浮子的位移信號以磁信號的形式傳輸給檢測器。檢測器把這一檢測到的信號再以電信號的形式遠距離傳輸,并現場指示瞬時流量值。浮子流量計具有小流量值、范圍度大、不用現場調試的特點。其結構簡單、運動部件磨損小、使用壽命長、壓力損失小、安裝方便、維修量小、使用周期長、可遠距離傳輸流量信號,與計算機連用可實現集中管理。 但也存在不足，如對于高黏度、大流量、以及兩相以上流體不能測量?！　〗饘俟芨∽恿髁坑媽崿F流量測量的理論基礎是“定壓將,變面積“原理。在流動的流體中放置一個軸線與流向平行的浮子,見圖1.　　金屬管浮子流量計本體可以用兩端法蘭、螺紋或軟管與測量管道連接。當流體自下而上流入錐管時,被浮子截流,這樣在浮子上、下游之間產生壓力差,浮子在壓力差的作用下.上升,這時作用在浮子上的力有三個:流體對浮子的動壓力、浮子在流體中的浮力和浮子自身的重力。只有當流體對浮子的動壓力與浮子在流體中所受的浮力之和等于浮子的重力時，浮子就平穩地浮在某一位置上。  大量實驗證明,在一定雷諾數的范圍內，對于同一口徑金屬管浮子流量計,流體流速的大小與浮子的形狀有關。對于給定的浮子流量計,浮子大小和形狀已經確定,因此它在流體中的浮力和自身重力都是已知是常量,唯有流體對浮子的動壓力是隨來流流速的大小而變化的。因此當來流流速變大或變小時,浮子將作向上或向下的移動,相應位置的流動截面積也發生變化,流動截面積與浮子的.上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移動時,以磁耦合的形式將位置傳遞到外部指示器,直到流速變成平衡時對應的速度,浮子就在新的位置上穩定。對于-臺給定的浮子流量計,浮子在測量管中的位置與流體流經測量管的流量的大小成一--對應關系。一、旋進旋渦流量計表頭顯示瞬時流量、壓力正常,溫度顯示與工作現場溫度不符1.溫度示值為“-75C”或超過“100℃”.　　溫度傳感器損壞.可更換傳感器.2.溫度示值超過或低于現場實際溫度,更換傳感器后,仍為該現象.　　溫壓電路損壞.可更換溫壓電路.二、旋進漩渦流量計表頭無顯示1.流量計無24V電源或電池供電.對流量計進行24V供電或更換流量計電池.2.流量計液晶板損壞.更換流量計液晶板.3.流量計主板損壞.更換流量計主板.4.電源接線有誤或斷線.查找并重新接線.三、旋進旋渦流量計表頭溫度、瞬時流量有顯示,壓力與實際工作壓力指示不符1.若壓力示值為“80”或流量計“壓力上限”（上限在流量計選型參考表內可查到）.　　一是外接一新壓力傳感器,看表頭是否顯示當地大氣壓,若顯示當地大氣壓,則原傳感器損壞.可更換壓力傳感器.二是外接一半新壓力傳感器,若表頭顯示仍為“80”,則證明流量計主板壞.可更換流量計主板.2.壓力示值基本為一定值（現場工作壓力變化較大,流量計表頭顯示壓力無變化或變化較?。?　　一是壓力傳感器取壓孔堵塞.可清理取壓孔.二是壓力傳感器線性校準曲線變壞.可更換或重新標定壓力傳感器.四、旋進旋渦流量計表頭顯示溫度、壓力正常,無瞬時流量顯示1.流量計選型過大,選型過大會造成流量計無流量顯示.一是調低流量計下限截止頻率（這樣流量計可以使用,但會造成流量計精度降低）.二是更換小規格流量計.2.前置放大器無電流輸入.流量計無電源供電,進行流量計24V外部電源或電池供電.3.前置放大器無頻率輸出.可更換前置放大器.4.主旋進漩渦流量計板損壞.可更換流量計主板.德國VSEAP1流量計定做電磁流量計外殼用不銹鋼,測量管內壁用聚四氟乙烯,轉換器封閉在一個長方體金屬殼內，內部電路板上有一四位數的數據盤,可作測量值的指示器。變送器與轉換器之間通過兩根電纜連接,變送器安裝在管道上,轉換器固定在旁邊的框架上。這種流量計無論零點還是量程都不能白行調整，只能在指定廠家標定,使用很不方便。該流地計投用運行還未到-年,指示便出現了故障經檢查發現變送器電路板發生腐蝕,有幾只晶體三極管管腳已經銹斷,當時并沒有引起我們足夠的重視,只是更換幾只三極管便又重新裝上,這樣修復后該表又運行幾個月，然后又失去指示。當我們再次檢查該表時,發現變送器的電路板及電纜已全部腐蝕掉，于是該表報廢。這才引起我們的警覺，原來因該表安裝的地方離高壓甲銨泵及高壓氨泵太近,停車時排放的及平時泄漏的氨和甲銨以及夾帶的氨氣常環繞在該表周圍,致使該表一直工作在腐蝕性環境中，加上我們只注意該表的耐腐蝕特點,而忽略該表的脆弱性,最終導致該表的損壞。  在安裝時,為防止腐蝕性氣體侵入電子室,在接線盒蓋邊緣及電纜接頭處全部用硅橡膠密封,并用水電兩用膠帶加以封固,以達到防腐的目的。該表投用后運行一年多時間，便再次發生了同樣故障，變送器電路板及電纜又被腐蝕,表又損壞。  事故的不斷發生，使我們對腐5蝕問題進行仔細的思考，為什么變送器密封那么好還會腐蝕?而與變送器僅半米之遙的轉換器卻安然無恙?經過仔細的觀察和分析,發現安裝變送器的管道因流速高,一直在不停地輕微震動,密封膠很容易松動而脫落,不停的震動又為氨氣的侵入增加了助動力,而固定在框架上的轉換器,由于沒有震動，各密封口完好，因此沒有腐蝕。  找到了出故障的原因，也就找到了排除故障的措施。這種電磁流量計較前兩種要先進得多,它采用微處理器技術,在轉換器上有一雙排液晶顯示器,在顯示器下邊有三個按鈕,通過它們可以對流量計的參數進行組態設定,并可翻看流量計的有關參數設置。該表具有比較強的外部通信接口能力,能以模擬和數字方式與其它外設通信，并帶有很強的自診斷功能,參數的輸入及選擇以數據直接輸入及主副菜單選擇方式進行,可方便地進行零點調整和量程設定,操作十分方便。為了保證這塊表能安全運行,我們在吸取前兩次教訓的基礎上,采取另-種防腐措施即吹氣防腐法。這種方法的原理是設法使變送器接線盒內純凈氣體壓力增大,致使有害氣體不能侵入接線盒內，從而達到防腐目的。具體方法是在電磁流量計的電子室上打兩個小孔,一個進氣,一個排氣,然后接上儀表空氣,讓空氣保持微小流量，電子室內純凈氣的壓力高于大氣壓，氣流只能從孔隙由內向外流動,從而阻止有害氣體的侵入,起到防腐作用。該表投入運行后,效果一直很好，在時隔兩年的1994年大修中,打開電子室檢查,沒有發現腐蝕，可見吹氣防腐確實起到了作用。電磁流量計傳感器的接地　　為了使電磁流量計可靠的工作,提高測量精度,不受外界寄生電勢的干擾,傳感器應有良好的單獨接地線,接地電阻＜10Ω.在連接傳感器的管道內若涂有絕緣層或是非金屬管道時,傳感器兩側還應加裝接地環.a、在金屬管道上的接地方式：金屬管道內避沒有絕緣層,按下圖接地.b、 在塑料管道上或有絕緣層、油漆管道上的接地方式：電磁流量計傳感器上的兩端面應加裝接地環,使管內流動的被測介質與大地短接,具有零電位.否則,電磁流量計無法正常工作.熱式氣體質量流量計是利用傳熱原理,即流動中的流體與熱源(流體中加熱的物質或測量管外加熱體)之間熱量交換關系來測量流量的儀表，目前主要用于測量氣體。熱式流量儀表用得最多有兩類，一是利用流動流體傳遞熱量改變測量管壁溫度分布的熱傳導分布效應的熱分布式流量計，曾稱量熱式TMF;另外--類是利用熱消散(冷卻)效應的金氏定律TMF又由于結構上檢測元件伸入測量管內,也稱插入型或侵入型。插入型的工作原理及流量計算如下:   如圖所示，插入式熱式氣體質量流量計由兩個電阻溫度計組成傳感器，一個測溫探頭，感受流體溫度T2另一個電阻溫度計由電路加熱到溫度T1用來測量流體帶走的熱量變化，亦稱測速探頭。T1高于T2。并保持△T恒定,即△T=T1-T2。當流體流經傳感器時，由于測速探頭的自身溫度T1高于測溫探頭感受的溫度即流體溫度T2,流體便帶走了測速探頭上的一部分熱量(高溫向低溫傳遞)，使T1下降。電路為保持△T恒定，便增加對測速探頭的加熱功率，使△T=T1-T2恒定。流體帶走測速探頭.上多少熱量，電路便增加相應數量的電功率，兩者之間存在著一個函數關系"。設對測速探頭的加熱功率為P1，流體的質量流量為Q,則根據流體流過測速探頭時所帶走的熱量與對測速探頭的加熱功率相對應的原理，得到下列關系式: 式(1)中，PocQ   因此，可以通過測量加熱功率P,來測量帶走這部分熱量的流體的質量流量。由于帶走著部分熱量的是流體的分子，所以，測速探頭直接測量的是流體的質量流速pv,此時，只要乘上管道的橫截面積，就可以得到流體的質量流量了。由于氣體流過探頭時帶走熱量和氣體的質量流量成比例關系,也和探頭間溫差有關，流量越大，兩探頭之間溫差越小，氣體質量流量與溫差之間的聯系通過質量流速ρv建立"。 式中:Qm-質量流量，kg/s; Kv-測量頭儀表系數; a-速度分布系數; B一阻塞系數; x-干擾系數; A-儀表表體(測量管道)的內橫截面積，m² ρv一質量流速，kg/(m²·S)。   基于_上述原理，對于大管徑的流量測量來說,雖無相應的大管徑標定裝置來對流量計進行標定，但只要在標準口徑的標定裝置.上測定相應的質量流速，也就可方便地測量出大管徑中流體的質量流量了。   由熱式氣體質量流量計中于兩個傳感器都是用性能穩定的金屬鉑材料通過特殊工藝密封在316L不銹鋼管或抗酸、堿腐蝕的K2760哈氏合金或鉑套管中制成，因此極為堅固,并不會污染被測流體或受被測流體污染，且其抗腐蝕性能相當好。1.孔板流量計前后的直管段必須是直的,不得有肉眼可見的彎曲。2.安裝節流件用得直管段應該是光滑的,如不光滑,流量系數應乘以粗糙度修正稀疏。3.為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布,而且使這種分布成均勻的軸對稱形,所以①直管段必須是圓的,而且對節流件前2D范圍,其圓度要求其甚為嚴格,并且有一定的圓度指標。具體衡量方法：A.孔板流量計前OD,D/2,D,2D4 個垂直管截面上,以大至相等的角距離至少分別測量4個管道內徑單測值,取平均值D.任意內徑單測量值與平均值之差不得超過±0.3%B.在節流件后,在OD和2D位置用上述方法測得8個內徑單測值,任意單測值與D比較,其最大偏差不得超過±2%②節流件前后要求一段足夠長的直管段,這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關,見表1(β=d/D,d為孔板開孔直徑,D 為管道內徑)。4.孔板流量計上游側第一阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7(不論實際β值是多少)取表一所列數值的1/25.孔板流量計上游側為敞開空間或直徑≥2D大容器時,則敞開空間或大容器與節流件之間的直管長不得小于30D(15D).若節流件和敞開空間或大容器之間尚有其它局部阻力件時,則除在節流件與局部阻力件之間設有附合表1上規定的最小直管段長1外,從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。
