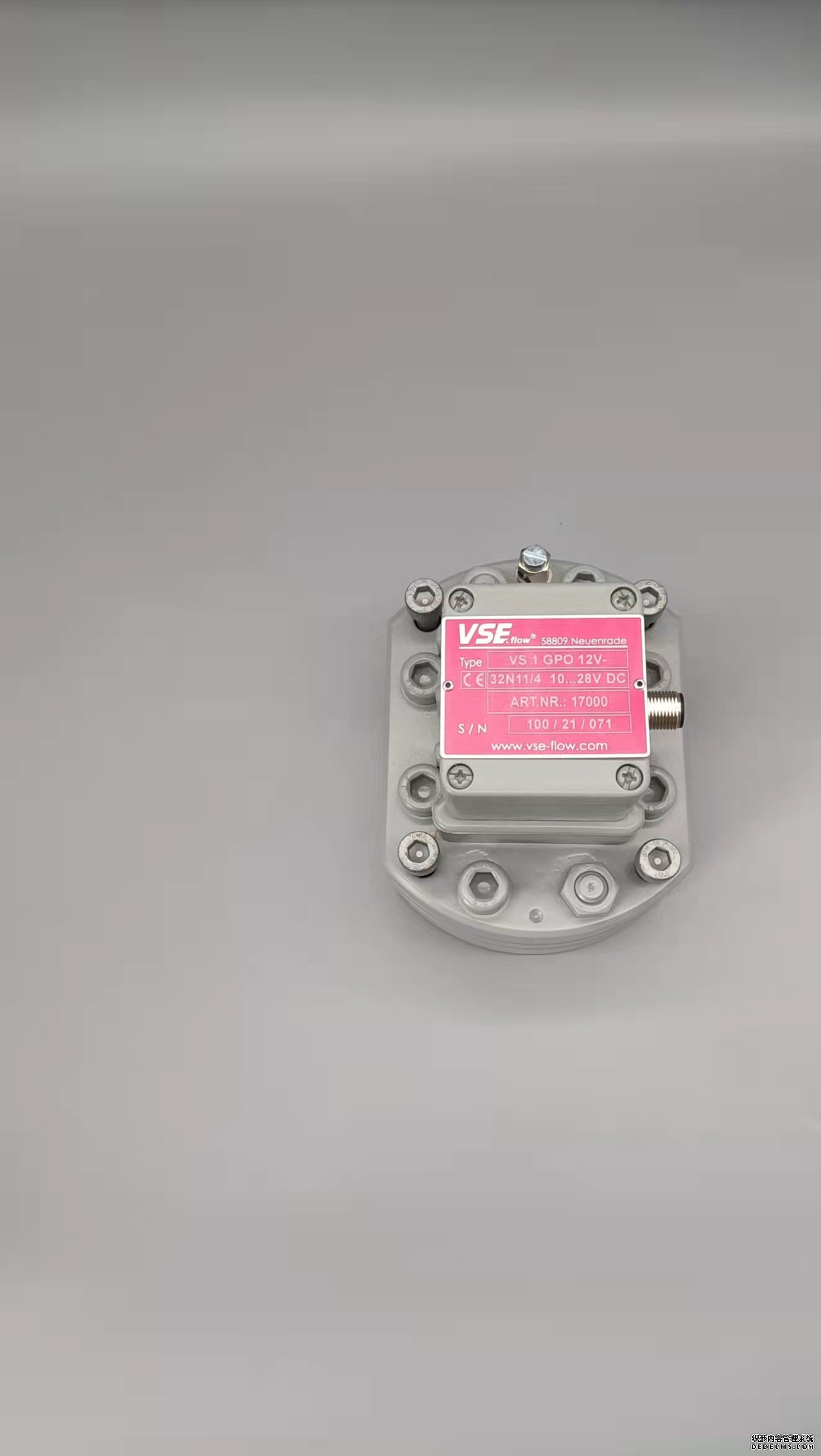

德國VSEAP0.2流量計選型樣冊同時我們還經營：1.動態勵磁技術  所謂電磁流量計動態勵磁技術，就是在三值矩形波勵磁的基本前提下，根據現場流體狀態對調整勵磁頻率進行適當的調整，從而提高測量的穩定性?，F階段，因為T業施工現場管路比較復雜，閥門、彎頭、分支管以及變徑管等對流體流態的影響比較大，并且支管路比較短，這樣就不足以消除以上組件對流體的擾動。在這一工作環境下，通常電磁流量計穩定性比較差，這樣就需要手動設置阻尼系數來提高測量的穩定性。但是阻尼會使流量測量跟蹤速度比較慢，并且沒有辦法及時反應流量的變化，而動態勵磁技術可以很好的解決這一-問題，倘若體波動比較大，就需要自動增大勵磁周期，提高測量穩定性。對于比較復雜的環境，應該采用動態勵磁技術與阻尼設置兩者相結合的方式來提升液體測量的穩定性。2.信號處理系統  所謂信號處理系統，就是前置放大電路對接收的流量信號進行有效處理，并且在抑制噪聲和干擾的時候，對收到的微弱流量信號進行放大。同時采用整形電路將差動的雙端流量信號轉變成單端流量信號，采用A/D轉換電路將流量信號轉變成數字量，隨后將數字量進入單片機對數字進行計算，從而得到流速值和流量值。而智能信號處理系統能夠很好的解決這些問題，首先對液體的電導率進行檢測，隨后根據電導率自動的選擇波電容、電阻等，對不同電導率液體流量進行測量，從而達到提高測量精度的目的。3.誤差修正技術  針對電磁流量計的誤差，應該采用零點校正與基本誤差修正相結合的方法，公式如下:V=kE-V0;其中V代表液體實際流速;k代表基本誤差修正系數，E代表實測流速轉換的數字量，V0代表零點偏移量。在進行誤差修正的時候，應.該根據流量計傳感器特性進行流量分段修正方法的引進，并且根據《電磁流量計》的規章制度，對流量檢定點進行劃分，.例如:Qmax(流量測量上限)、Qmin(流量測量下限)等，并且對其進行分階段性的修正，從而就能有效滿足測量精度的具體要求。  電磁流量計供電電壓問題是最主要的問題，也是此次儀表更換的最大困難。電磁流量計A是DC24V供電回路，兩線制;電磁流量計B是AC220V供電,四線制。將B表安裝在現場就意味現場要接一條AC220V的供電線，電纜設計之初肯定留有一定的余量(參照SH30822019石油化工儀表供電設計規范余量要求)。但是AC220V供電設備在現場并不是很多,想找到一根備用的AC220V電源線或許不是那么容易。   經現場核實電磁流量計A的安裝位置附近并沒有AC220V供電設備，距離太遠的設備如果現場重新配管施工AC220V電纜線路,因涉及動火作業或者挖掘作業,在投用裝置里面有很大的風險，而且工期太久。所以AC220V電源通過備用電纜的想法走不通。進一步現場核查發現，電磁流量計A非直拉電纜，中間有接線箱，接線箱內有多部儀表通過一根16P本安電纜接至中控室，該16P本安電纜有6P備用線,其余10P電纜所接儀表為電磁流量計A和3臺液位開關、6臺閥位回訊?，F考慮通過這根16P的電纜中的1P走AC220V電源。接線箱到儀表端重新敷設一根臨時電源線約15m,16P電纜到現場機柜間,將AC220V的1P備用線從端子柜通過一對端子排重新引出，加接電源線接至電源柜。該方案可行性分析如下: 1)16P本安電纜中液位開關信號、閥位回訊信號都是通斷的開關信號,抗干擾能力強。電磁流量計B最大功率為75W,電流不大,且AC220V的電壓波形好，比較穩定,對DC24V負載造成串擾的影響考慮可以接受。 2)AC220V電源信號走原本安電纜路徑.是不符合規范的。綜合客觀實際要求，只能最大限度地滿足規范又要考慮現實情況。根據HG-T20512-2014儀表配管配線設計規范中7.1.3(見表3)和7.1.5(見表4)要求,可以知道儀表信號電纜與電力電纜平行敷設最小間距都是50mm。此處是該次故障處理沒辦法克服只能容缺的地方。 3)機柜間電纜布線,因是在投用盤柜施工，同一柜子儀表在線的同時進行布線接線，施工安全尤為重要?？紤]采取充足準備，提前加工,盡量減少盤柜內動作，由有經驗的接線員接線,禁止攜帶對講機進入機柜間等措施。確保機柜間電纜布線接線安全。 綜合分析，該方案的可行性可以接受。為促使電磁流量計實際使用壽命增加，把故障實際發生率把控至最低范圍，務必強化對電池流量計日常維護管理。一是，變送裝置管內壁部位，需定期清理好結垢層，對絕緣襯里優良絕緣性起到良好保障作用；二是，生產運行期間，定期檢查儀表，屬于保證后續濕氣與水下運動關鍵，特別是檢查接線口好儀表端蓋處密封性，以去吧儀表內部不會進入水與濕氣；為確保儀表有極高的密封性，應時刻在殼體蓋螺紋位置涂好潤滑黃油，且需防止因碰撞而受損；三是，流量計實際運行期間，儀表零點務必要定期標定好，確保電磁流量計可實現有效接地；四是，電磁流量計實際使用部門應當為每個技術人員建立起短期與長期的培訓計劃，設定出具體的培訓內容與要求，要根據相關技術人員的實際技能情況，制定有針對性的培訓計劃。從而促進儀表技術人員對電磁流量計實際期間故障問題的實時檢查分析及排除能力，強化對電磁流量計日常的維修處理，以確保更好地使用電磁流量計。電磁流量計傳感器的接地　　為了使電磁流量計可靠的工作,提高測量精度,不受外界寄生電勢的干擾,傳感器應有良好的單獨接地線,接地電阻＜10Ω.在連接傳感器的管道內若涂有絕緣層或是非金屬管道時,傳感器兩側還應加裝接地環.a、在金屬管道上的接地方式：金屬管道內避沒有絕緣層,按下圖接地.b、 在塑料管道上或有絕緣層、油漆管道上的接地方式：電磁流量計傳感器上的兩端面應加裝接地環,使管內流動的被測介質與大地短接,具有零電位.否則,電磁流量計無法正常工作.金屬轉子流量計適用于小流量、低雷諾數的介質流量測量，具備現場指示或電遠傳功能，遠傳輸出為標準的4～20mA信號?？梢耘渲孟尬婚_關，控制報警。該儀表具有結構合理，使用維護方便，壓力損失小?！　∞D子流量計是一種采用改變流量面積原理的流量計。當管道內流體在流動中遇到流體時，流體在堵塞前后會形成壓差，壓差的大小與堵塞流體時的流動面積和流速有關，利用這種壓差促使活動塊體材料隨流量變化，改變流動面積，使堵塞前后的壓差保持不變，當堵塞材料的位置與流量有關時，由此可以獲取到流速，然后得到流量值。金屬轉子流量計的優點：1、全金屬結構設計，堅固可靠，耐高溫、高壓、耐腐蝕、使用壽命長。2、行程短，總高250毫米，安裝方便，維修小?！?、機械指針表示瞬時流動，液晶顯示瞬時、累積流動，還可輸出脈沖、輸出報警。4、金屬轉子流量計可用于測量小直徑、低流量?！?、具有數據恢復、數據備份、功耗保護和誤差自診斷等功能。6、可使用易燃和易爆的危險情況。7、垂直、水平、上下、自下而上、側出及其他安裝形式、法蘭或螺紋連接。8、有多種形式，有現場型、長距離型、夾套型、防爆型、防腐型等，適用于不同場合?！　〗饘俎D子流量計有就地顯示型和智能遠傳型，帶有指針顯示瞬間/累積流量液晶顯示，上、下限報警輸出，累積脈沖輸出，批次控制，標準的二線制4-20mA電流輸出等多種形式，為用戶使用提供了非常廣闊的選擇空間.德國VSEAP0.2流量計選型樣冊  由于金屬管浮子流量計的測量管為機械結構.測最時對波動很敏感,經常會出現指針波動嚴重,甚至影響讀數的情況。除了在測量管中加裝氣阻尼器之外,還可以在指針組件中增加電磁阻尼器,使指針擺動的頻率、幅度大幅度降低，使指針指示穩定，刻度值讀取變得容易，讀取精度更高。   電磁阻尼器的工作原理。電磁阻尼器由磁鋼、連接件、金屬板等組裝后為一體。指針的配重為導電金屬鋁合金,根據電磁感應定律,配重在磁場中運動，切割磁力線.必然產生感應電動勢,從而在配重中產生渦電流;磁場對帶電導體必然產生作用力,而此作用力恰好起到阻礙配重在磁場中運動的作用,配重運動的速度越大,產生的反作用也越大,其效果類似于阻尼器,從而使電磁阻尼器起到降低指針擺動頻率、幅度的作用.達到穩定的效果。   與現有技術相比，通過增加電磁阻尼器裝置,可有效改善金屬管浮子流量計的使用效果，使指針的擺動頻率和幅度大幅度降低，指針穩定指示,刻度值的讀取變得容易，讀取精度提高,既提高了效率也保證了精度。作為一種用于測量流量的儀表，渦街流量計與流量積算儀表放在一起用就能對液體流量和總量進行測量，并且還能用于很多其他的行業，給其他領域也帶來了一定的好處?！　　　‖F如今，渦街流量計已被廣泛應用到工業生產中，作用也越來越重要，如果在渦街流量計使用過程中反映出測量數據不準確，首先要做的就是判斷是那個方面的不正確導致了流量的誤差，下面，蘇川儀表和大家一起探討關于渦街流量計測量誤差的原因分析：1、溫度對測量的影響：溫度對一般的流量計測量介質都會有影響，溫度高低影響了介質的密度，粘度等等，這些都會讓測量結果不準確，出現誤差?！　　∠擞绊懸话闶菍系數進行修正，目前一些廠家的流量計已對溫度的影響在軟件中進行固定溫度修正和實時溫度修正。2、選型方面的問題：實際選型應選擇盡可能小的口徑，以提高測量精度，例如，一條渦街管線設計上供幾個設備使用，由于工藝部分設備有時候不使用，造成目前實際使用流量減小?！　　　u街流量計實際使用造成原設計選型口徑過大，相當于提高了可測的流量下限，工藝管道小流量時指示無法保證，流量大時還可以使用，因為如果要重新改造有時候難度太大，工藝條件的變動只是臨時的，可結合參數的重新整定以提高指示準確度。3、參數整定方向的原因：產品參數錯誤導致儀表指示有誤。參數錯誤使得二次儀表滿度頻率計算錯誤，滿度頻率相差不多的使得指示長期不準，實際滿度頻率大干計算的滿度頻率的使得指示大范圍波動，無法讀數。而資料上參數的不一致性又影響了參數的確定，通過重新標定結合相互比較確定了參數，解決了此類問題?！　　u街流量計作為一種高精度的儀器，不僅僅是在制造和使用的過程中需要嚴格遵守其要求，在后期的保養中也必須特別注意才能不使流量計提前退休。超聲波液位計出現故障指示燈常亮的情況主要有以下兩種,解決方案如下供參考:1.在超聲波持續零液位時,頂部燈亮,輸出電流為22mA。而且隔一段時間后恢復液位時,故障不能自動解除,需關電重啟后正常,給客戶帶來不必要的麻煩甚至損失?！　〕霈F這種故障是安裝附件的選擇問題。由于超聲波液位計是全球0度發射,優點上面也介紹了。它的另外一個與眾不同的特點是,超聲波的發射除了平面頭外,在螺紋這里也是有發射的。如果持續的零位,再加上安裝件選用金屬支架。超聲波液位計就會識別到支架部分的信號強度大于平面頭接收的信號強度。而金屬支架部分與發射波之間處于盲區距離。所以超聲波處于保護狀態,故障燈常亮,輸出22mA。解決的辦法就是選用非金屬支架。因為選用非金屬支架后,螺紋處的發射波能穿透出去,而零點液位的回波信號絕對會大于螺紋處的回波信號。2.經調試與重新編程后,頂部故障燈常亮,輸出電流為22mA。出現這種故障情況,經實際查證,還是在編程與調試過程中,未能按照說明書要求。造成的程序紊亂而自保狀態?？蛻粼谡{試編程超聲波液位計時,未能等到指示燈正常閃動,或則編程方法步驟根本不對,處于不穩定的編程調試。如果多次反復未依要求編程調試,超聲波液位計將拒絕工作而自保。出現這種故障的解決方法是先將超聲波液位計按要求復位,再進行重新編程。如果在未復位的情況下多次再編程,會出現以上故障。德國VSEAP0.2流量計選型樣冊1.一般要求：●供電電纜與電磁流量計信號電纜分開鋪設,電纜槽分開,穿線管分開.●電纜進入一次表采用撓性防爆軟管或者波紋管進行保護.護線帽和密封接頭要擰緊,必要時加防水膠帶做二次保護.穿線管檢查是否有毛刺,如果穿線管較粗,則采用防火膠泥進行封堵.●電纜在入口處留出U型彎,同時穿線管出線口要低于表頭,防止雨水進入表頭.●動力電纜如果為單股銅芯則可以不用壓線鼻子,但是必須標識零線,火線及接地線及來線位置.●信號電纜一般為多芯軟線,必須壓線鼻子或者涮錫,同時標識位號及來線位置.在系統側電纜留有一定余量,屏蔽層在系統側單側接地.●無論供電電纜還是信號電纜,在接線前必須進行校線.●現場一次表入水口及出水口雙側接地.接地線采用綠,黃雙色線,確保接地牢靠,同時接地極為等電位.2.詳細接線說明：　　電磁流量計接線一般有以下幾種信號：供電接線,4～20mA信號輸出,上限報警輸出,下限報警輸出,通訊信號等●電磁流量計一般采用220V交流供電或者24V直流供電.本項目污水流量計采用220V交流供電.●該電磁流量計為四線制,自控系統卡件接收4～20mA信號按照四線制方式連接.●上,下限報警輸出均為二次表內集電極開路輸出,為無源輸出,自控系統DI卡輸出24V.實際設計時報警信號不接入自控系統,在自控系統內對瞬時流量設置高,低限報警值.●通訊信號一般采用485通訊.采用兩線制帶屏蔽通訊專用電纜.●如果采用脈沖信號,則需要自控系統提供脈沖卡件.本項目從成本角度考慮采用4～20mA信號.1.制定氣體流量計定期清理表內液體的制度　　為保障旋進旋渦流量計計量的準確性,降低故障概率,在實際的運行與使用過程中,要進行計定期進行流量計各個部件的清理,尤其是要清理氣體流量計內的無關液體,相關部門需結合其具體的使用情況,確定最佳的清理周期,應用恰當的清理方法,保障清理的效果.2.及時更換氣體流量計漩渦發生體　　漩渦發生體如果在使用的過程中出現了損壞現象,同樣會影響計量精度.因此,這就要求在日常的維護過程中,需要定期進行氣體流量計漩渦發生體的定期更換.通常情況下,漩渦發生體的損壞主要是由于氣中含有細小泥沙等雜物,這些雜物會在流量計的運行過程中對螺旋體產生一定的沖擊,進而導致傳感器出現故障,這種情況下,就需要保障氣中不存在任何無關的雜物,及時清理流量計螺旋體,避免其他雜質、硬物造成的沖擊與損壞.3.現場進行壓力系數調節　　對每臺旋進旋渦流量計而言,在出廠的過程中,都存在固定壓力與溫度系數,如果在實際的計量過程中,額定壓力高于介質壓力時,流量計的計量結果會與實際存在較大的偏差,甚至無法正常顯示.因此,在實際的計量工作中,需結合介質壓力等參數,可以進行壓力系數的調節與控制.4.加強計量器的管理　　機械干擾是旋進旋渦流量計最常見的故障,在實際的使用過程中,為了避免這些故障的出現,相關人員需要加強對流量計的管理,在安裝的過程中,要嚴格遵守相應的安裝規范,保障流量計前后良好的固定性,在操作的過程中,避免出現各種不當的操作行為.
