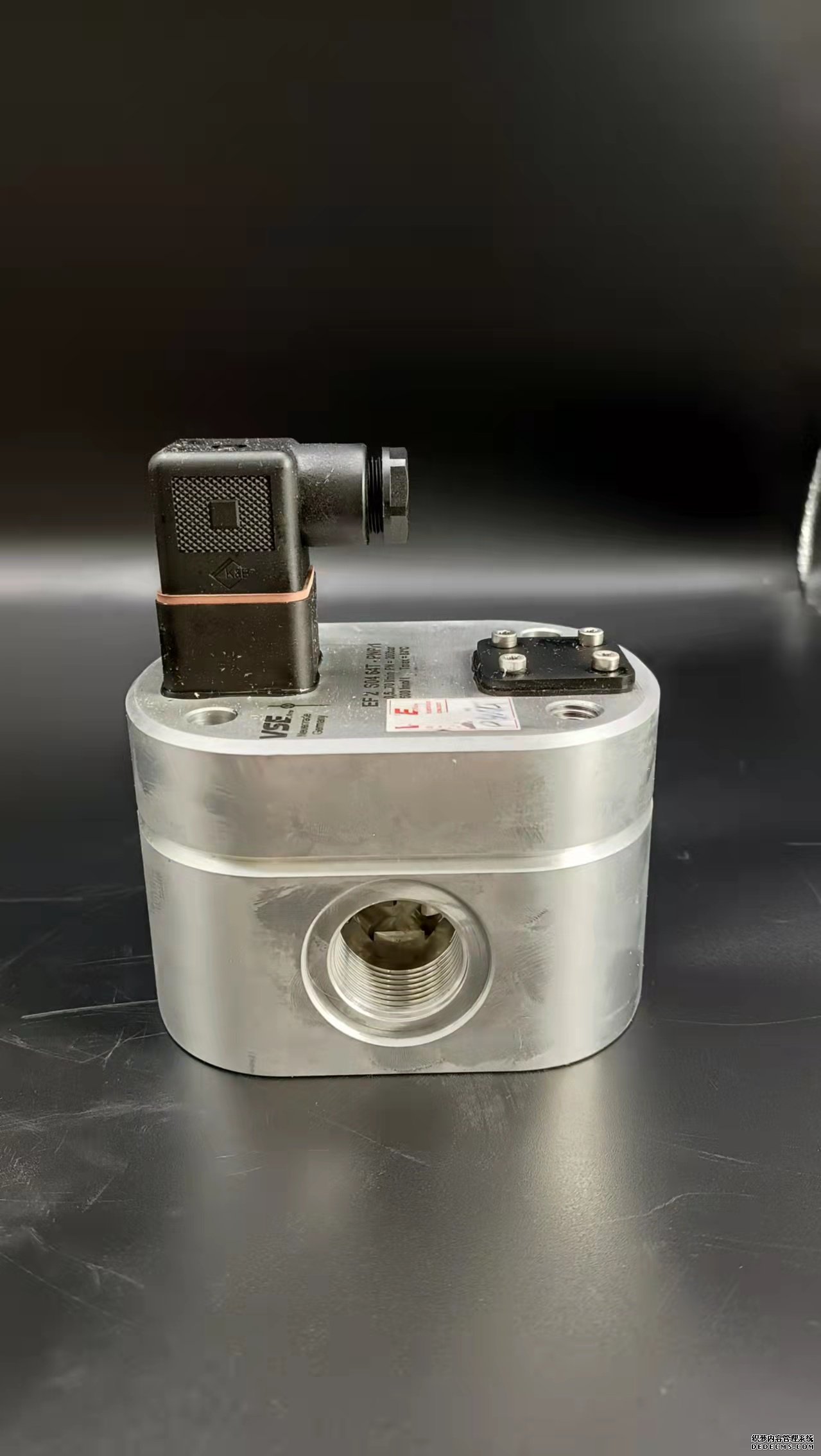

德國VSEVS0.2流量計制造廠家同時我們還經營: 評定渦街流量計性能指標主要有4個參數:K系數、量程比、重復性和準確度等級。其中,K系數是指一個測量周期內,流量計輸出的脈沖數與流過流量計的相應流體總體積之比,每臺流量計都.有一個對應的平均K系數,一般都是通過實流標定得出的;量程比是指流量計可測最大流量值與最小流量值的比值;重復性是指在相同測量條件下,重復測量同一個被測量,測量儀器提供相近示值的能力;準確度等級是指符合一定的計量要求,使誤差保持在規定極限以內的測量儀器的等別或級別。 根據上述測試性能指標,對該方案研制的DN25mm、DN32mm和DN50mm共3種口徑的樣機一批共10臺進行測試,10臺樣機啟停質量法水流量標準裝置上全部通過0.5級合格檢定,特別是重復性指標,全部優于0.1%。其中一臺DN25mm口徑樣機的標定結果見表1,其量程比達15:I,最小流速測到0.28m/s,量程范圍明顯高于同口徑的各種容積式流量計,準確度等級高于渦街流量計等其他普通速度式流量計。 2014年,國內某核電站定制了一臺DN25mm口徑渦街流量計,用于計量含結晶和顆粒物的核廢液,經用戶現場標定其準確度等級達到0.4;另一化工企業用戶的一臺DN25mm口徑渦街流量計,用于計量150℃下的甲基鄰苯二銨有機液流量,介質粘度150mPa.s,用戶現場實.流標定其準確度等級達到0.5級。一體化孔板流量計是測量流量的差壓發生裝置,配合各種差壓計或差壓變送器可測量管道中各種流體的流量,孔板流量計節流裝置包括環室孔板、噴嘴等.該流量計是一個新的概念,是由專業制造廠整體組裝的(包括檢測元件、變送器及附件、工藝短管等),并可按用戶要求的系統精度標定合格的孔板流量計系統.由于該流量計現場的維護量較小,經常被忽略,而孔板流量計所配套的差壓變送器,如果不經常調校,日積月累再加上會由于一些客觀的因素而導致測量結果誤差較大.下面就給大家主要介紹下調校一體化孔板流量計測量精度的主要措施:1、溫度對流量計的影響及其修正,流體溫度變化引起密度的變化,從而導致差壓和流量之間的關系變化,其次,溫度變化引起管道內徑,孔板開孔的變化,對溫度變化的修正,就是采取溫度儀表測量現場溫度進而輸入到二次儀表中來修正溫度變化而導致的誤差。2、蒸汽質量流量的計算,一體化孔板流量計測量蒸汽時,先由差壓信號求得流量值,再由蒸汽溫度,壓力值查表得出密度,來計算蒸汽流量質量。3、孔板流量計進行逐臺標定。大家都知道,標準孔板只要設計制造參照相關標準,不需要實流標定就可以直接使用。因為流出系數可以直接由軟件算出,但是計算機計算畢竟的比較理想的,和現場環境還是有一定差別的,所以,為了保證測量精度,建議對每臺流量計進行實流標定,把標定出的流出系數和計算結果進行比對,算出差值,進行修正。4、可膨脹性校正??装辶髁坑嫓y量蒸汽,氣體流量時,必須進行流體的可膨脹性校正,具體校正系數可以參照節流裝置設計手冊?! ?、雷諾數修正,一體化孔板流量計的流量系數和雷諾數之間有確定的關系,當質量流量變化時,雷諾數成正比變化,因而引起流量系數的變化。在電磁流量計設定狀態下(如何進入設定狀態請參照前述操作),用▲或▼鍵上下翻屏查找,直到屏幕出現儀表量程設置字樣,按右鍵確認鍵確認進入儀表量程設置,輸入20mA對應的最大流量值(輸入量程值時可按▲鍵對光標處數字加1或用▼鍵對光標處數字減1,移位時要先按左鍵復合鍵再同時按▼鍵光標右移1位選數位或先按左鍵復合鍵再同時按▲鍵使光標左移1位選數位),最大流量值輸入完后,按右鍵確認鍵確認返回。(若按右鍵確認鍵不放,持續3秒鐘則直接返回到顯示狀態,若要繼續設定其它參數,按▲鍵.)(分體式儀表中若口徑與量程選擇不當屏幕下行將出現“錯誤”字樣提示用戶) 在電磁流量計設定狀態下(如何進入設定狀態請參照前述操作)用▲或▼鍵上下翻屏查找,直到屏幕出現流量方向選擇字樣,按右鍵確認鍵確認進入流量方向選擇設置,再用上鍵▲選擇正向或反向按右鍵確認鍵確認返回。(若按右鍵確認鍵不放,持續3秒鐘則直接返回到顯示狀態,若要繼續設定其它參數按▲鍵。(注:改變正負號也可改變接線,將信號線正負調換,還可以將傳感器調換安裝方向.)1.環境條件 電磁流量計安裝分為兩種:一體式和分體式。(1)現場和環境較好的條件下,一般選用一體式,即傳感器和轉換器組裝成一體。(2)分體式電磁流量計即傳感器和轉換器分開裝于不同地點,一般出現以下情況時選用分體式:①環境溫度或流量計轉換器表面受輻射溫度超過60℃;②管道振動較大的場合:③對傳感器的鋁殼嚴重腐蝕的場合:④現場濕度較大或有腐蝕性氣體的場合:⑤流量計裝在高空或不方便調試的場合。2.防爆及防護等級 根據環境要求,選擇本安、隔爆型電磁流量計或普通型,并且滿足一定的防護等級,按規范進行安裝,提高儀表的安全性。3.電極材料 導電介質在電磁流量計管內通過時,在外加磁場的作用下產生感應電勢,電極的作用就是把產生的電動勢引出來,然后放大、輸出標準信號。電極直接跟介質接觸,因此,應根據介質的化學性質,選擇合適的電極,以免出現腐蝕。常用的電極材質有鉭、鈦、316L、HC、鉑銥合金、碳化鎢等。4.接地環或接液環 電磁流量計的輸出信號比較小,一般只有2.5~8mV,小流量時信號可能低至幾微伏,外界稍有干擾就會影響測量精度。因此,儀表外殼、測量管、介質、儀表屏蔽線等要做好等電位連接,并進行可靠、單獨接地。與介質連接的金屬部.分,就叫接地環或接液環。接地環的材料選擇--般考慮經濟性和耐腐蝕性,對于大口徑的金屬管道上的電磁流量計,為了節約成本,可以不設接地環,將流量計的法蘭和管道連起來然后再接地;如果電磁流量計用在小口徑的管道上或用在非金屬管道上,必須設置接地環。5.內襯材料 內襯主要作用是絕緣,預防電極短路,同時保護測量管不受介質腐蝕。常用的內襯材料包括:聚氨酯橡膠、PFA、天然軟橡膠、EPDM橡膠,選擇時應根據介質溫度、腐蝕性、是否含有固體顆粒、耐磨性能等情況,選擇合適的內襯,延.長儀表使用壽命。6.供電電源 一般廠家的電磁流量計采用四線制接線,信號線與電源線分開,可以采用交流220V電源供電,也可以采用直流24V電源供電。原則上采用直流24V安全電源供電,特別是在易燃易爆的環境。德國VSEVS0.2流量計制造廠家1、電磁流量計傳感器外殼未接地出現的誤差。一般情況下,傳感器都是在金屬管道上進行安裝,并且金屬管道都是在地下,很多人因此認為對于儀表的外殼就不需要再做接地處理了。但是,這么操作卻是忽略了兩個重要問題:一方面是金屬管道都做了防腐蝕處理,金屬管道與地不能大面積接觸;二是傳感器一般都由膠皮墊連接著法蘭而與金屬管道分隔開,所以造成了傳感器的接地電阻大大增加,影響了流量計的測量結果,進而形成了誤差。另外,由于電動勢檢測一般均為幾毫伏左右,這也容易造成雜散電流對檢測結果的影響。 2、干擾環境下的輸出信號誤差分析。對于一般的電磁流量計來說,傳感器即電極與轉換器之間的連接電纜應做到盡可能短。因為傳送信號的電纜過長,電纜本身的分布電容造成的負載效應就會引起較大的測量誤差,同時也對信號受到干擾的幾率大大增加。在測量時,還要注意到走線方面,務必做到信號線與電源線分開走線,這樣就能防止產生“寄生電容”的干擾。目前很多場合已經用上了數字輸出儀表,以求獲得最為準確的測量數據。 3、強電、強磁環境下的誤差分析。流量計工作環境方面,要注意盡可能地與強電、強磁等設備的距離遠一些。由于電磁流量計在接地后,其周邊的附近如果也有一些其他的強電、強磁等設備也在接地,會造成流量計產生接地壓降,使電磁流量計接地電位變化,進而對測量結果形成誤差。另外,流量計如果是在非常強的磁場下工作,比如變壓器等強電磁設備附近使用,周邊磁場環境的強度超過電磁流量計電磁兼容的幅度時,會對測量結果的準確性造成很大的影響。簡單幾招解決渦輪流量計不準1、水源脈動流影響流量波動性比較大?! 〗鉀Q辦法:增加泵和渦輪流量計之間的直管道距離,使流量穩定。2、渦輪流量計安裝位置離閥門或彎管位置太近,當原料經過閥門或彎管部分,造成流量波動?! 〗鉀Q辦法:此時應該遠離閥門和彎管位置,保證一定的前后直管段是解決問題的好方法。3、渦輪流量計附近有電機,變頻器,強電流之類的干擾源?! 〗鉀Q辦法:流量計儀表接地,或加濾波電容。如果問題還是解決不了,最好的辦法就是遠離干擾源。4、渦輪流量計無流量顯示:首先檢查線路是否存在問題,如信號線脫落,有斷線等。將傳感器和信號放大器分離,信號放大器與儀表連接,用鐵質金屬在取信號的放大器底部距離2~3mm距離來回劃動,如儀表有顯示,則說明顯示部分無問題?! 〗鉀Q辦法:請將流量傳感器從管道卸下,檢查流量計葉輪是否被纏住或葉輪出現破損現象。5、流量計顯示流量比實際流量?。阂话阍斐蛇@個問題的原因是葉輪旋轉不滑快或葉片斷裂?! 〗鉀Q辦法:將流量計從管道拆除,檢查流量計是否被纏住或有破損現象。6、渦輪流量計顯示誤差比較大:首先檢查流量傳感器系數即K值和儀表其他參數是否設置正確;有條件的情況下,用電子秤進行實際標定校準?! 〗鉀Q辦法:如流量重復性差或根本無法校準,可與供貨商聯系。電磁流量計等節點設備和站內PC機間的通信采用異步串行通訊控制規程,并采用地址位喚醒握手協議.因此在協議中規定了傳地址和傳數據兩種不同的幀格式,如圖4.4所示.地址幀和數據幀都有11位,其中第l位和最后l位相同,分別為起始位和停止位,緊接起始位的是8位數據位,第9位為標志位,用來區分所發送/接受的幀信息是地址幀還是數據幀.第9位為1時,表示PC機發送/接受的是“地址幀":第9位為0時,表示主機發送/接受的是"數據幀".命令幀與校驗和的發送格式與數據幀相同,因此可由數據幀演化得到.流量計準確度影響的實驗分析 1實驗要求 實驗用鐘罩式氣體流量計標定裝置標定DN50G65氣體渦輪流量計,其準確度等級為1.5級;最小流量為Qmls:10m'/h,最大流量為Qmax:100m³/h;流量計量程比為1;10;上游直管段要求:5D=50X5=250mm=25cm,'下游直管段要求:3D=50X3=150mm=15cm. 2實驗思路 實驗以在流量計前端安裝一對大小頭作為擾流件,在擾流件和流量計之間安裝不同長度的直管段。經過一定時間段的運行,確認標準裝置與流量計的流量偏差以及疣量計的重復性,以此分析擾流件對流量計準確度的影響。 3實臉分析 3.1在流量計.上游安裝40cm直管段,下游安裝19cm直管段實驗 流量計上游直管段長度大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝圖如圖1所示,示意圖如圖2所示。 實驗數據如表3所示。 從表3可以看出,擾流件安裝在距流量計上游端較遠時,其運行數據的流量偏差與重復性符合流量計的國家標準。 3.2在流量計上游安裝29.1cm直管段,下游安裝19cm直管段實驗 流量計上游直管段長度較大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖3所示. 實驗數據如表4所示。從表4可以看出,擾流件安裝在距流t計上游端接近5D處時,其運行數據的流量偏差(qmin≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。 3.3在流量計上游安裝19cm直管段,下游安裝40cm直管段實驗 流量計上游直管段長度小于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖4所示 從表5可以看出,找流件安裝在流量計上游端小于5D處時,其運行數據的流量偏差(qai≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。德國VSEVS0.2流量計制造廠家1.量程選擇.當使用低量程的流量計時,儀表讀數偏差會增加,而使用滿量程時,若參數值波動較大,則會使測量值偏低。2.差壓計零位,靜壓漂移,隨環境改變示值超差。3.差壓計讀數誤差的影響因素有:(1)雙波紋管差壓計安裝時其傾斜度超標或安裝不牢靠。(2)存在靜壓零位誤差。(3)波紋管受腐蝕或泄漏。(4)四連桿機構摩擦過大。(5)記錄筆在卡片上壓得過緊,墨水管緊使筆尖不能正常工作。(6)差壓計存在不規則的校驗特性,且為不可修正,或可能存在校準誤差。(7)記錄曲線為人為手動補描。(8)記錄卡片不規范,存在偏心引起流量計誤差。(9)時鐘走時不準。1.為了保證電磁流量計測量管內充滿被測介質,變送器最好垂直安裝,流向自下而上.尤其是對于液固兩相流,必須垂直安裝。若現場只允許水平安裝,則必須保證兩電極在同一水平面。變送器兩端應裝閥門和旁路。2.電磁流量計信號比較弱,滿量程時只有2.5~8mV,且流量很小時,只有幾微伏,外界稍有干擾就會影響到測量精度。因此,流量計的外殼、屏蔽線、測量導管都要接地。并要單獨設置接地點,決不能連接在電機、電器等公用地線或上、下管道上。3.為了避免干擾信號,安裝地點要遠離一切磁源(如電機、變壓器等),不能有震動。變送器和轉換器之間的信號必須用屏蔽導線傳輸。不允許把信號電纜和電源線平行放在同一電纜鋼管內。信號線越短越好,長度一般不得超過30m。轉換器應盡量接近變送器c4.為了避免流速分布對流速的影響,產生測量誤差。流量調節閥應設置在變送器下游. 因此,在電磁流量計前必須有5~10D左右的直管段,以消除各種局部阻力對流線分布對稱性的影響。日常工作中如果正確保養渦街流量計,可以有效延長其使用壽命,并減少故障發生,具體方法如下:1)渦街流量計由于K系數的確定在渦街的整個環節中非常重耍,K系數的準確與否直接影響著回路的準確度,儀表更換零部件以及工藝管道的磨損等情況,均可能影響K系數.而很多化工廠又缺少標定的手段與能力,只能送出標定,受工藝運行的影響,要從管道上拆下渦街送出要5、6天的標定時間,工藝方面很難滿足,從而無法確定K系數。今年,通過流量儀表間的改造,雖已經具備了較小口徑的渦街標定條件,但對于較大口徑的渦街仍然無能為力,以后應注意使用渦街的現場標定方法,孔板流量計使用標準頻率以及便攜式超聲波流量計,測出管道中的瞬時流量以及傳感器的脈沖輸出頻率,現場計算K系數。2)渦街流量計應定期清洗渦街流量計的探頭,檢查中曾發現,個別探頭檢測孔已被污物堵塞,甚至被塑料布裹住,影響了正常測量。3)渦街流量計定期檢查接地和屏蔽情況,消除外界干擾。有時候指示問題是由于受到干擾所至4)渦街流量計安裝環境潮濕的探頭.應定期烘干一次,或作防潮處理。由于探頭本身并末作防潮處理,受潮之后影響運行。5)渦街流量計的數據資料的管理應引起足夠的重視,孔板流量計以利于日后的工作。1、測量管、法蘭、浮子的材料選擇 針對酒精、乙醛流量測量,可采用一般防腐材料1Cr18NigTi制作測量管、法蘭、浮子;針對粗醋酸、冰醋酸的流量測量,由于其腐蝕性強,則測量管內部接觸被測介質的所有部位和浮子均要襯聚四氟乙烯材料,測量管、法蘭采用1Cr18NigTi材料。 2.金屬管浮子流量計和口徑的計算與選擇(針對液體流量測量) (1)當工藝專業提出液體體積流量Qva,我們用下式計算系數FV: 其中:ρs是所選擇浮子材料的密度(g/cm3);1Cr18NigTi浮子ρs=7.8(g/cm3);PTFE浮子ρs=3.4(g/cm3);ρs是被測量介質的密度(g/cm3)。(2)根據以上計算得到的系數FV,我們可以得到對于液體用水標校時的流量QV(水):QV(水)=FV·Qva (3)根據生產廠家提供的流量表可選擇出QV(水)所對應的金屬管浮子流量計的口徑、浮子號。 (4)按此浮子號的量程值除以系數FV得出介質的流量范圍QN,刻度可在0.9QN至1.1QN選擇。 (5)舉例說明。原始技術數據見表1,計算結果及選擇見表2。 3.現場顯示及遠傳的選擇 現場顯示選用M7,指示實際狀態下流體的瞬時流量值/小時。 遠傳型式可選用Es-電遠傳輸出4~20mA,亦可選用EX-本安防爆遠傳輸出4~20mA。 4.顯示儀表選擇 選擇流量積算儀,它具有瞬時流量顯示和比例累積流量積算功能。超聲波流量計根據聲道布置形式可以分為單聲道超聲波流量計和多聲道超聲波流量計。單聲道超聲波流量計在測量管道上只安裝一對超聲波換能器,多聲道超聲波流量計則在測量管道上安裝多對超聲波換能器,包含多個獨立的超聲波傳播路徑。多聲道超聲波流量計對于流場的適應能力更強,可以提高流量計的測量精度;然而單聲道超聲波流量計在小管徑場合應用更為廣泛,而且通過反射鏡的應用單聲道超聲波流量計的聲道布置形式越來越復雜,測量精度也隨之提高。根據聲道的傳播方式,常用的單聲道超聲波流量計主要有Z型流量計,U型流量計,V型流量計,N型流量計和三角型流量計,不同傳播類型的單聲道超聲波流量計聲道示意圖如圖4-1所示,其中紅色虛線表示聲波傳播路徑?! 《嗦暤莱暡髁坑嫴捎脭抵捣e分的方法提高流量修正系數的精度,可以解決單聲道超聲波流量計測量不確定度誤差大的問題。多聲道超聲波流量計通常采用Gauss積分方法計算式(2-7)中各聲道位置ri/R和相應的權重系數wi。在相同采樣點數、節數自由的情況下,Gauss 型數值積分方法相對于辛普森公式和梯形公式等插值型積分方法計算精度更高。對于圓形測量管道的超聲波流量計中聲道位置和相應權重系數的計算一般采用Gauss-Jacobi積分方法。按照 Gauss-Jacobi 積分方法的零點確定各聲道高度,按積分方法中的權重系數計算聲道權重系數?! 嶋H中各聲道上速度分布與理想的代數多項式表示的流速分布差異很大,特別是無法體現管壁處流速為零的特性,導致流量的積分結果偏高,影響流量計的測量精度。為了使計算結果更加接近于圓形管道內液體充分發展的真實值,提出了采用最佳圓截面算法(OWICS)計算聲道位置ri/R和權重系數wi的方法,最佳圓截面算法其實是基于正交多項式的 Gauss 積分方法。Gauss-Jacobi和OWICS積分方法計算各聲道位置和權重系數如表4-1所示.卡裝式渦輪流量計高精確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R重復性好,短期重復性可達0.05%~0.2%,正是由于具有良好的重復性,如經常校準或在線校準可得到極高的精確度,在貿易結算中是優先選用的流量計輸出脈沖頻率信號,適于總量計量及與計算機連接,無零點漂移,抗干擾能力強可獲得很高的頻率信號(3-4kHz),信號分辨力強范圍度寬,中大口徑可達1:20,小口徑為1:10結構緊湊輕巧,安裝維護方便,流通能力大適用高壓測量,儀表表體上不必開孔,易制成高壓型儀表渦輪流量計傳感器類型多,可根據用戶特殊需要設計為各類型傳感器,例如低溫型、雙向型、井下型、混砂型等可制成插入型,適用于大口徑測量,壓力損失小,價格低,可不斷流取出,安裝維護方便
您如果需要德國VSEVS0.2流量計制造廠家的產品,請點擊右側的聯系方式聯系我們,期待您的來電
