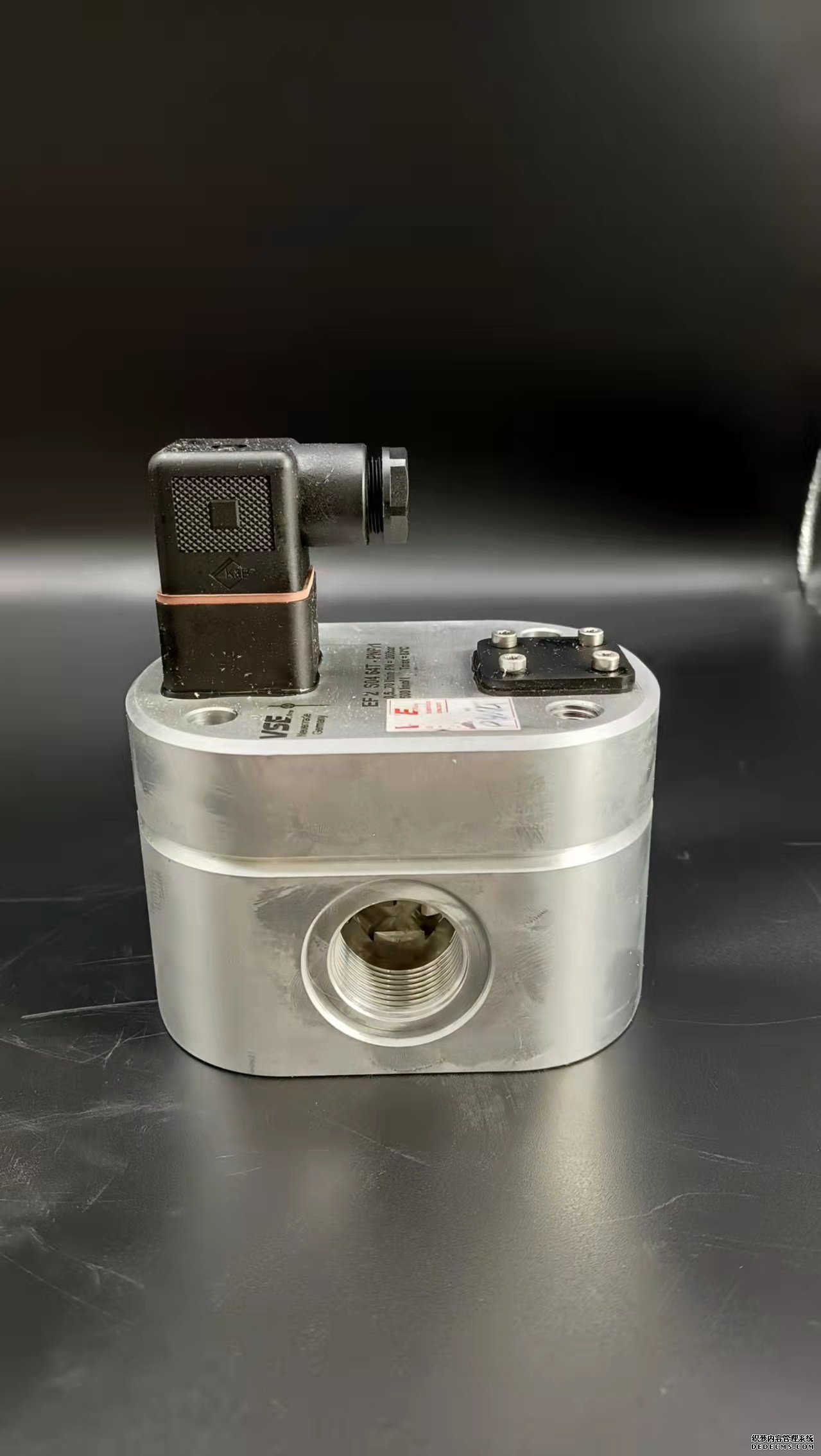

德國VSERS400流量計生產廠家同時我們還經營：渦街流量計是依據流體力學振動現象中振動頻率與流速的對應關系工作。它對管道流速分布畸變、流動脈動及旋轉流十分敏感，同時由于其感.測元件為壓電晶體，各種機械振動對輸出信號干擾較大,僅表抗振性差。因此現場安裝條件要求較高。  為了達到測量精度，渦街流量計必須保證一定的前后直管段,并盡量避免在靠近調節閥、半開閥和.截止閥后安裝流量計;測壓點和測溫點應分別在下游側距流量計中心線3.5D~5.5D和6D-8D;。  渦街流量計的表體安裝不良，如接管偏大、偏小、偏移有臺階)或墊片突入管道都會引起測量誤差。配管內徑一般應等于或略大于流量計的內徑。如配管的實際內徑略小于流量計的內徑5%以內),雖不會影響僅表的固有K系數，但因流通面積突變引起表觀流速變化而產生附加測量誤差，這可以通過修正K系數來補償。修正后的儀表系數為K"=K（D2/D1）2式中:Dt-儀表實際內徑;D2-配管實際內徑。  當測量容易汽化的液體或工作條件接近臨界狀態的液體時,為防止氣穴現象出現，設計安裝時必須確認管道內的最低壓力P'，這樣才能保證渦街流量計正常工作。p由下式計算:p≥2.7△p+1.3po△p≈1.1x10-6ρv2  式中:p-管道內流體絕對壓力，MPa;△p-流體在.發生體前后的壓差，MPa;po-在工作溫度下流體的飽和蒸汽壓，MPa;ρ--工作條件下流體的密度，kg/m³，V-流動流體的流速,m/s.儀表使用中還要注意以下問題:①安裝渦街流量計的位置要遠離動力設備和變化頻繁的閥門，如管線振動較大，應在流量計前、后2D處加裝固定支架以咸振;②如管道流體的流速不穩，可考慮在管線上增加穩壓裝置或整流器來消除流速分布的不均勻現象;③由于壓電晶體的靈敏度隨溫度升高而大幅度下降，應避免在測量高溫介質（≤250℃),特別是高低溫頻繁變化的介質中使用;④流量計的安裝位置應避開較強的熱源、電場及磁場,盡量選擇較好的工作環境金屬管浮子流量計是由浮子、錐管、檢測器等部件組成。浮子組件裝有磁鋼,其作用把是浮子的位移信號以磁信號的形式傳輸給檢測器。檢測器把這一檢測到的信號再以電信號的形式遠距離傳輸,并現場指示瞬時流量值。浮子流量計具有小流量值、范圍度大、不用現場調試的特點。其結構簡單、運動部件磨損小、使用壽命長、壓力損失小、安裝方便、維修量小、使用周期長、可遠距離傳輸流量信號,與計算機連用可實現集中管理。 但也存在不足，如對于高黏度、大流量、以及兩相以上流體不能測量?！　〗饘俟芨∽恿髁坑媽崿F流量測量的理論基礎是“定壓將,變面積“原理。在流動的流體中放置一個軸線與流向平行的浮子,見圖1.　　金屬管浮子流量計本體可以用兩端法蘭、螺紋或軟管與測量管道連接。當流體自下而上流入錐管時,被浮子截流,這樣在浮子上、下游之間產生壓力差,浮子在壓力差的作用下.上升,這時作用在浮子上的力有三個:流體對浮子的動壓力、浮子在流體中的浮力和浮子自身的重力。只有當流體對浮子的動壓力與浮子在流體中所受的浮力之和等于浮子的重力時，浮子就平穩地浮在某一位置上。  大量實驗證明,在一定雷諾數的范圍內，對于同一口徑金屬管浮子流量計,流體流速的大小與浮子的形狀有關。對于給定的浮子流量計,浮子大小和形狀已經確定,因此它在流體中的浮力和自身重力都是已知是常量,唯有流體對浮子的動壓力是隨來流流速的大小而變化的。因此當來流流速變大或變小時,浮子將作向上或向下的移動,相應位置的流動截面積也發生變化,流動截面積與浮子的.上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移動時,以磁耦合的形式將位置傳遞到外部指示器,直到流速變成平衡時對應的速度,浮子就在新的位置上穩定。對于-臺給定的浮子流量計,浮子在測量管中的位置與流體流經測量管的流量的大小成一--對應關系。熱式氣體質量流量計傳感器探頭是流量計的測量單元，可以把需要采集的信息準確無誤的轉換成信號量傳輸給系統，是信號量采集的通道，是實現流量計實時計量的必要前提。如下圖所示，這是我們實驗所使用的流量傳感器探頭。由于是插入式熱式氣體質量流量計，所以在使用時，必須要調節探頭的長度，使流量探頭（即 Pt20）處于管道的正中心位置，減小偏心安裝產生的一切誤差，以便獲得精準的管道流量信號。同時，由于流量探頭和氣體直接接觸，所以靈敏度得到很大的保證，靈敏度基本上處于最靈敏狀態；但是從氣體組分，氣體粘度，粉塵顆粒，氣壓與結構強度等角度考慮，后期必須將流量探頭進行封裝，保證熱式氣體質量流量計傳感器的受沖擊能力，增加傳感器探頭的抗污染能力，延長傳感器的使用周期。超聲波液位計出現故障指示燈常亮的情況主要有以下兩種,解決方案如下供參考:1.在超聲波持續零液位時,頂部燈亮,輸出電流為22mA。而且隔一段時間后恢復液位時,故障不能自動解除,需關電重啟后正常,給客戶帶來不必要的麻煩甚至損失?！　〕霈F這種故障是安裝附件的選擇問題。由于超聲波液位計是全球0度發射,優點上面也介紹了。它的另外一個與眾不同的特點是,超聲波的發射除了平面頭外,在螺紋這里也是有發射的。如果持續的零位,再加上安裝件選用金屬支架。超聲波液位計就會識別到支架部分的信號強度大于平面頭接收的信號強度。而金屬支架部分與發射波之間處于盲區距離。所以超聲波處于保護狀態,故障燈常亮,輸出22mA。解決的辦法就是選用非金屬支架。因為選用非金屬支架后,螺紋處的發射波能穿透出去,而零點液位的回波信號絕對會大于螺紋處的回波信號。2.經調試與重新編程后,頂部故障燈常亮,輸出電流為22mA。出現這種故障情況,經實際查證,還是在編程與調試過程中,未能按照說明書要求。造成的程序紊亂而自保狀態?？蛻粼谡{試編程超聲波液位計時,未能等到指示燈正常閃動,或則編程方法步驟根本不對,處于不穩定的編程調試。如果多次反復未依要求編程調試,超聲波液位計將拒絕工作而自保。出現這種故障的解決方法是先將超聲波液位計按要求復位,再進行重新編程。如果在未復位的情況下多次再編程,會出現以上故障。簡單幾招解決渦輪流量計不準1、水源脈動流影響流量波動性比較大?！　〗鉀Q辦法：增加泵和渦輪流量計之間的直管道距離，使流量穩定。2、渦輪流量計安裝位置離閥門或彎管位置太近，當原料經過閥門或彎管部分，造成流量波動?！　〗鉀Q辦法：此時應該遠離閥門和彎管位置，保證一定的前后直管段是解決問題的好方法。3、渦輪流量計附近有電機，變頻器，強電流之類的干擾源?！　〗鉀Q辦法：流量計儀表接地，或加濾波電容。如果問題還是解決不了，最好的辦法就是遠離干擾源。4、渦輪流量計無流量顯示：首先檢查線路是否存在問題，如信號線脫落，有斷線等。將傳感器和信號放大器分離，信號放大器與儀表連接，用鐵質金屬在取信號的放大器底部距離2~3mm距離來回劃動，如儀表有顯示，則說明顯示部分無問題?！　〗鉀Q辦法：請將流量傳感器從管道卸下，檢查流量計葉輪是否被纏住或葉輪出現破損現象。5、流量計顯示流量比實際流量?。阂话阍斐蛇@個問題的原因是葉輪旋轉不滑快或葉片斷裂?！　〗鉀Q辦法：將流量計從管道拆除，檢查流量計是否被纏住或有破損現象。6、渦輪流量計顯示誤差比較大：首先檢查流量傳感器系數即K值和儀表其他參數是否設置正確；有條件的情況下，用電子秤進行實際標定校準?！　〗鉀Q辦法：如流量重復性差或根本無法校準，可與供貨商聯系。德國VSERS400流量計生產廠家1.孔板流量計前后的直管段必須是直的,不得有肉眼可見的彎曲。2.安裝節流件用得直管段應該是光滑的,如不光滑,流量系數應乘以粗糙度修正稀疏。3.為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布,而且使這種分布成均勻的軸對稱形,所以①直管段必須是圓的,而且對節流件前2D范圍,其圓度要求其甚為嚴格,并且有一定的圓度指標。具體衡量方法：A.孔板流量計前OD,D/2,D,2D4 個垂直管截面上,以大至相等的角距離至少分別測量4個管道內徑單測值,取平均值D.任意內徑單測量值與平均值之差不得超過±0.3%B.在節流件后,在OD和2D位置用上述方法測得8個內徑單測值,任意單測值與D比較,其最大偏差不得超過±2%②節流件前后要求一段足夠長的直管段,這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關,見表1(β=d/D,d為孔板開孔直徑,D 為管道內徑)。4.孔板流量計上游側第一阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7(不論實際β值是多少)取表一所列數值的1/25.孔板流量計上游側為敞開空間或直徑≥2D大容器時,則敞開空間或大容器與節流件之間的直管長不得小于30D(15D).若節流件和敞開空間或大容器之間尚有其它局部阻力件時,則除在節流件與局部阻力件之間設有附合表1上規定的最小直管段長1外,從敞開空間到節流件之間的直管段總長也不得小于30D(15D)。彎管流量計能測量φ25~1000mm管道中各種流體的流量。其特點有以下幾種。1.彎管傳感器沒有任何插入件和感測件,是沒有附加阻力損失的節能型流量傳感器。結構簡單,工作可靠,節能降耗,節約運行費用,適合壓力低,大管徑,大流量的流量測量系統使用。2.耐磨性能好,使用壽命長,傳感器使用壽命等同于所替代的標準彎頭。長期運行管徑的微小磨損對彎管傳感器的測量精度影響甚微。3.安裝方便,免維護,傳感器采用直接焊接的方法安裝在工藝管道上,簡便經濟,不會產生泄漏問題。4.適應性強,測量范圍寬,傳感器不受工作現場的高溫粉塵潮濕震動、電磁場等不利因素的影響，,可在任何復雜的環境中工作。適用于中25~2000mm管道中,液體流速0.3~5m/s,蒸汽或氣體流速7~70m/s的廣闊范圍。5.彎管流量計對直管段的要求較低,只要滿足前5D后2D就可以獲得足夠的測量精度。1.差壓管路堵塞，疏通差壓管路；2.差壓計故障，檢查差壓計；3.差壓變送器示值明顯偏離，應檢查尺示值；4.節流元件安裝方向有誤，重新安裝節流元件；5.被測介質工況參數與設計節流裝置時采用的參數不一致，按相關公式修正，必要時應重新計算差壓值；6.孔板流量計前后直管段長度不夠，應調整直管段長度；7.直管段內徑超差，實測直管段內徑，重新計算最大流量；8.節流孔徑超差，實測節流孔徑，重新計算最大流量；9.節流元件變形，更換節流元件；10.節流元件上有附著物，清洗更換節流元件；11.孔板的尖銳一側應該迎向流體流向為入口端，呈喇叭形的一側為出口端。如果裝反了，顯示將會偏小很多 ?！　〗鉀Q辦法：檢查孔板安裝方向，正確安裝孔板。12.孔板的入口邊緣磨損，如果孔板使用時間較長，特別是在被測介質夾雜固體顆粒等雜物情況下，都會造成孔板的幾何形狀和尺寸的變化，如果造成開孔變大或開孔邊緣變鈍，測量壓差就會變小，流量顯示就會偏低?！　〗鉀Q辦法：對孔板進行重新加工。13.變送器零點漂移：如果使用時間較長，變送器的零點可能會發生漂移，如果是負漂移，顯示壓差將會減小，顯示的流量也會減小?！　〗鉀Q辦法：對變送器的零點進行校正。14.上下游直管段長度不夠，上下游直管段如果不夠長，氣體將得不到充分發展，會使計量結果造成較大誤差，如果上游在規定直管段內存在多個彎頭，將使計量結果偏低?！　〗鉀Q辦法：改造蒸汽管道，是上下游直管段長度達到規定要求。在節流裝置前加整流器。15.差壓變送器的三閥組漏氣，如果三閥組中的高壓閥貨平衡閥漏氣，將會導致測量差壓值減小，測量結果就會偏低?！　〗鉀Q辦法：如果三閥組中的高壓閥門漏氣，將該閥門進行緊固，必要時進行更換，如果三閥組中的平衡閥內漏，將該閥門進行緊固，必要時進行更換。德國VSERS400流量計生產廠家1.總體設計　　氣體渦輪流量計系統軟件包括初始化程序、主程序、中斷控制程序、流量、溫度、壓力檢測程序以及鍵盤顯示程序等。初始化程序主要完成單片機初始化和設置計數方式等。主程序主要通過查詢標志位SET_RUN和OPERATE來判斷程序是運行狀態還是設置狀態，然后調用相應的處理子程序。首先開全局中斷，允許單片機響應所有中斷源產生的中斷請求;當單片機查詢到標志位SET_RUN被置位時，就進入設置狀態，對儀表系數進行設定;進入運行狀態后還要查詢標志位OPERATE是否被置位，被置位后就進行溫度與壓力的.A/D轉換、流量的計算和數據的儲存。中斷程序用于查詢定時時間，進入中斷服務子程序完成流量采集、工作狀況“下溫度和壓力采集，瞬時流量和累積流量的計算。系統主流程圖如圖3所示。2.流量溫度壓力信號采集  流量信號的采集主要通過計數器MR0中斷服務程序完成，采用定時器模式，定時時間設為1so定時時間到，比較寄存器里面的內容，大于1s則對計數器IMR1讀數，以獲得流量信號的頻率，并清零;小于1s,則加1后結束。  溫度和壓力信號的采集是通過PICI6F877單片機內部的ADC模塊將其轉換成數字量，采樣完成后計算出溫度和壓力值，并將這兩個數值在液晶屏上顯示出來。3.鍵盤顯示  設置3個鍵盤，利用電平變化中斷功能來實現，采用延時去抖法，按鍵有效就進入按鍵處理程序。F表示功能鍵，用KI來表示，每按一-次表示在流量顯示和溫度、壓力顯示間切換，-表示移位鍵，用K2表示，↑為增加鍵，用K3表示。如果F+→(即Kl+K2)被按下，則設置標志位置1,主程序查詢到其置1后，就進入設置狀態。在該狀態下，→(K2)鍵定義為移位鍵，以閃爍表示光標所在位，每.按一次，閃爍移到下一位，到最后一位回閃第一一位。↑(K3)定義為增加鍵，對光標所在位的數值進行修改，每按--次，循環增加一個定義單位，定義單位視參數類型而定。當程序查詢到↑+→(K2+K3)被按下時，就把累積流量清零，并把標志位置1,當查詢到F(K1)鍵被按下時，每按-一次，在流量顯示和溫度、壓力顯示之間切換。氣體渦輪流量計采用段式液晶顯示器LCM103來顯示瞬時和累計流量，同時實時顯示溫度和壓力"。f電磁流量計未輸出流量信號故障問題，通常是因電纜或電源故障、管道內部沒有充滿流體介質、液體相反流動方向等因素所致。對于以上可能會引發故障問題因素，需對儀表的電源供電與電纜連接情況做好細致檢查，并對管道內部測量流體的介質流動方向正確與否、管道是否充滿等實施細致檢查。電磁流量計具體運行期間，需確保儀表內部所測定流體流動為正確方向，要和殼體上方箭頭方向相一致。流體介質并沒有充滿管道大部分是因傳感裝置安裝位置或者測量管網位置并未與設計安裝實施標準相吻合。如圖1所示,c、d位置處為傳感裝置最佳安置位置；細致檢查傳感裝置器件完整性、測量管道內壁期間，需注重對傳感裝置重點零部件、各個接線端完好性的檢查。儀表若未輸出流量信號，也會因轉換裝置故障問題所致，可及時將線路板替換好，做好轉換裝置故障排查工作。較低流量與儀器參數設定期間，小信號較高切除設定，流量一邊會有不顯示現象產生。對此，務必注重對此方面故障問題的檢查分析及有效排除，及時做好相關零部件更換處理，保證整個儀器可維持良好運行狀態。  由于金屬管浮子流量計的測量管為機械結構.測最時對波動很敏感,經常會出現指針波動嚴重,甚至影響讀數的情況。除了在測量管中加裝氣阻尼器之外,還可以在指針組件中增加電磁阻尼器,使指針擺動的頻率、幅度大幅度降低，使指針指示穩定，刻度值讀取變得容易，讀取精度更高。   電磁阻尼器的工作原理。電磁阻尼器由磁鋼、連接件、金屬板等組裝后為一體。指針的配重為導電金屬鋁合金,根據電磁感應定律,配重在磁場中運動，切割磁力線.必然產生感應電動勢,從而在配重中產生渦電流;磁場對帶電導體必然產生作用力,而此作用力恰好起到阻礙配重在磁場中運動的作用,配重運動的速度越大,產生的反作用也越大,其效果類似于阻尼器,從而使電磁阻尼器起到降低指針擺動頻率、幅度的作用.達到穩定的效果。   與現有技術相比，通過增加電磁阻尼器裝置,可有效改善金屬管浮子流量計的使用效果，使指針的擺動頻率和幅度大幅度降低，指針穩定指示,刻度值的讀取變得容易，讀取精度提高,既提高了效率也保證了精度。1.正確選擇外夾式超聲流量計測量點和進行準確的管道參數測量發射器安裝位置的選擇遵循以下原則:選擇充滿流體的管段,如流體上流的垂直管段或完全水平的管段;測量點位置應遠離彎管段、通、節流閥、阻尼孔、縮徑管段或其它會引起紊流的管段,至少有10D管徑的上游直管段和5D的下游直管段。對在泵、控制閥或套管彎曲段后的測量點,為保證更佳精度,其上游直管段長度會要求長達30D任何地方的測量點,一般只需5D的下游直管段。在水平管段上,發射器一般安裝在管側面的正側線上(以避免管道底部沉淀物或管道部的氣泡、氣穴引起信號丟失)。注意保證管表溫度不超出發射器的額定工作溫度。zui好選擇內部沒有腐蝕或銹斑的管段,減少測量的困難和不準確性。如不能完全按以上選點要求進行,仍有可能獲得流量測量信號,但信號較弱,精度會降低。(注:D為被檢流量計標稱口徑。)2.超聲波探頭的安裝　　選擇合適的發射器安裝測量點后,對超聲流量計進行設置,根據管徑的大小,選擇合適的安裝方法。當被檢流量計標稱口徑≤200m時采用V法測量,標稱口徑>200m時采用Z法安裝。將發射器安裝選定的位置清潔干浄并去掉上面的銹斑剝皮和油漆,注意在水平測量管道發射器須安裝在3點和9點位置。因為管道內上部位置往往聚有氣泡或氣穴,低部又集有沉淀物,從而引起信號丟失。將耦合劑沿縱長方向涂在每個發射器發射面的中央位置上。注意安裝發射器時要將耦合劑進行擠壓保證發射器和管表之間無氣泡存在。用不銹鋼帶或尼龍帶將發射器緊固在管表測量位置注意讓發射器中線與管側接觸中線保持水平。超聲流量計測量探頭安裝時,應根據管道水流方向以及兩個探頭上的流向標志正確安放上游發射器和下游發射器。3.其他干擾的排除　　在周期性比對測試中,每次測量點應固定的永久性測量點。在比對測試完成后,在超聲波探頭的四周管壁涂刷防腐漆,取下超聲波探頭后在安裝位置抹上黃油,并貼上一塊塑料布,用以保護測量點。下次測量時,取下塑料布,擦掉黃油,用手錘擊打測量點,將管道內壁新近結垢震掉,按防腐漆所留下的標記裝上換能器即可測量,方便準確。若聲波信號接受很弱或時有時無,則可能是管道內壁結垢太厚,或者是管內含有大量氣體,使聲波經常被阻斷所致?？上扔檬皱N擊打測量點,如果接受的信號強度不斷上升,說明是管壁結垢引起。如擊打無效,則多為管內含有大量氣體所致,排除氣體即可。此外。還可以改變便攜式超聲波流量計探頭安裝位置或方式,探測現場管段流動狀況。例如,沿著管圓周移動兩換能器,核對所測不同位置的線平均流速,zui大流速處可能就是zui接近實際的平均流速位置,因為在最不對稱位置的流速畸變所形成的平均流速讀數最小。比較探頭按Z法和V法安裝所測得的流速,如兩者相差很大,表明存在嚴重橫向流動,也就是有旋轉流的跡象,應引起注意,采取措施?？傊?用便攜式超聲波流量計對在線電磁流量計進行比對測試,只要準確操作,盡量減少隨機誤差和附加誤差,基本上可以對外夾式超聲流量計現場測量的穩定性和重復性作一個大致的定性評估。對于確實測量不穩定、精確度和穩定性偏差較大的長期現場應用的電磁流量計可以及時檢測出來,從而采取更精確和更有針對性的方法和措施,滿足現場計量和測試的需要。  很多天然氣用氣小戶,其用氣特點為:瞬時流量較小或流量波動幅度較大.旋進漩渦流量計可作為用氣小戶交接計量的首選。下面是直接影響旋進漩渦流量計準確度的常見因素:(1)旋進漩渦流量計是通過測量漩渦頻率來計量流量的，流量計前有節流件。節流件會對氣流產生擾動，比如流量計前安裝調壓閥致使計量值波動較大，將調節閥裝到流量計后面后,流量就平穩很多。(2)用旋進旋渦流量計計量氣井氣或油井伴生氣這些未經處理的天然氣時，由于氣中帶液較多，對傳感器的沖擊腐蝕作用較強,容易造成損壞或磨損.另操作不當還會造成部件損壞,比如開關閥門過猛，,打壞旋渦發生體等。(3)應安裝適合流量范圍的流量計以滿足上限流量和下限流量的使用。對有條件的用戶可裝大.小口徑兩臺流量計,隨供氣大小倒換使用。(4)計量不準.難以發現。由于旋進漩渦流量計不像孔板流量計那樣，各個測量部件都可以通過檢查判斷故障，旋進漩渦流量計在一體化設計、維護量低的優勢下同時存在故障難以判斷的弊端。在不知道用戶具體用氣量.流量計上壓力、溫度顯示正確的情況下，很難判斷流量計上所顯示氣量的準確性,只能到檢定部門用標準裝置進行檢測判斷。有廠曾出現流量計已經不準而未及時發現的情況，這種情況很容易產生計量糾紛。超聲波液位計基本要求　　超聲波液位計換能器發射脈沖超聲波時，都有一定的發射開角。從換能器下沿到被測介質表面之間，由發射是超聲波波束所輻射的區域內，盡可能有障礙物，因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。如果有障礙物干擾情況下，安裝時需要進行"虛假回波存儲"。另外須注意超聲波波束不得與加料料流相交?！　“惭b儀表時還要注意：最高料位不得進入測量盲區；儀表距罐壁必須保持一定的距離；儀表的安裝盡可能使換能器的發射方向與液面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。本安型的外殼采用鋁殼。本安型儀表可安裝在有防爆要求的場合，儀表必須接地。測量的基準是探頭的下邊沿。1、盲區 2、空倉（最大測量距離） 3、 最大量程 4、測量范圍注：使用超聲波物位計時，務必保證最高料位不能進入測量盲區。安裝位置　　在安裝超聲波物位計的時候，注意儀表和容器壁至少保持200mm的距離。1、基準面2、容器中央或對稱軸　　對于錐形容器，且為平面罐頂，儀表的最佳安裝位置是容器頂部中央，這樣可以保證測量到容器底部。常見安裝位置的正誤1、錯誤：換能器應與被測介質表面垂直。2、錯誤：儀表被安裝在拱形或圓形罐頂，會造成多次反射回波，在安裝時應盡可能避免安裝在容器中央。3、正確1、錯誤：不要將儀表安裝于入料料流的上方，以保證測量的是介質表面而不是入料料流。2、正確 注意：室外安裝時應采取遮陽、防雨措施。攪拌　　當罐中有攪拌時，超聲波液位計安裝盡量遠離攪拌器。安裝后要在攪拌狀態下進行"虛假回波存儲"，以消除攪拌葉片所產生的虛假回波影響。若由于攪拌產生泡沫或翻起波浪，則應使用導波管安裝方式。泡沫　　由于入料、攪拌或容器內其他過程處理，會在某些液體介質表面形成泡沫，衰減發射信號。如果泡沫造成測量誤差，應將傳感器安裝在導波管內，或使用雷達液位計。導波雷達液位計的測量不受泡沫的影響，是這種應用的最佳選擇。氣流　　如果容器內有很強的氣流，例如：室外安裝，而且風很大，或容器內有空氣渦流，您應該將傳感器安裝在導波管內，或使用雷達液位計或導波雷達液位計。
