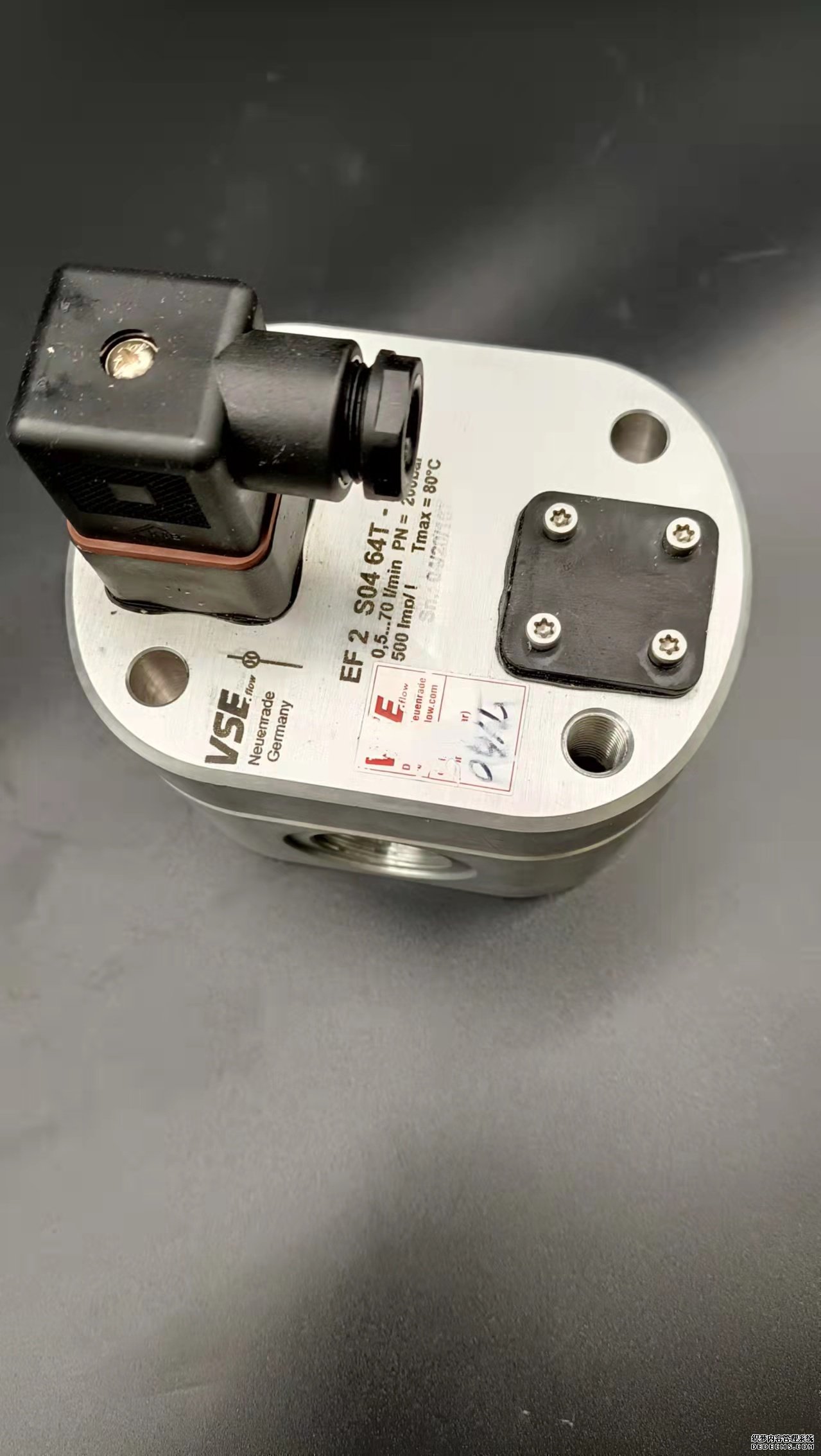

德國VSEAHM01-2S G1/8N流量計電子樣冊同時我們還經營：現代工業生產中使用智能電磁流量計的領域是越來越廣了，智能電磁流量計的測量效果和精度也隨著制造技術和工藝的不斷進步而不斷提高，電磁流量計的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極撿出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20ma和0－1khz輸出。這樣，智能電磁流量計就能測出導電流體的流量了?！　∥覀冊陔姶帕髁坑嬤x型時，有一個重要的選型參數，那就是儀表內的襯里材料的選擇，為什么電磁流量計要進行襯里，這是由智能電磁流量計測量的原理決定的。電磁流量計一般有一組線圈和兩個電極，線圈的作用是給流體加上一個電場，流動的導電液體相當于一個導體，根據法拉第電磁感應定律當導體切割磁力線時會相應產生一個與速度成正比的電動勢，電極的作用就是測量這個感應電動勢，所以測量管內只有電極是與導電液體相連的，其他部分是內襯，要保證絕緣，電磁流量計才能正常工作。如果有磁場的那段金屬管道也與液體相接觸，電磁流量計所測的導電液體和金屬管之間短路了，就會有導電，就會將電勢導走使電磁流量計無法測量電勢。所以智能電磁流量計的內部都是有襯里的?！　〔⑶乙彩腔谶@個原因，我們用電磁流量計只能來測量導電液體的流量，也就是說智能電磁流量計對于所測介質的電介常數有一個最低的要求，電導率低于閾值會產生測量誤差直致不能使用，超過閾值即使有變化也可以測量，示值誤差變化不大，通用型電磁流量計電介常數下限值的閾值在10-4~(5×10-1)S/CM之間，視型號而異。工業用水及其水溶液的電導率大于10-4s/cm，酸、堿、鹽液的電導率在10-4~10-1s/cm 使用不存在問題，低度蒸餾水為 10-5s/cm 也不存在問題。石油制品和有機溶劑電導率過低就不能使用智能電磁流量計?！　馁Y料上查到有些純液電導率較低，認為不能使用，然而實際工作中會遇到因含有雜質而能使用的實例，雜質對增加電導率有利。對于水溶液，資料中的電導率是用純水配比在實驗室測得的，實際使用的水溶液可能用工業用水配比，電導率將比查得的更高，也有利于流量測量?！　「鶕鶞y量的介質的不同，智能電磁流量計的襯里材料品種選擇也不盡相同，普通的水性介質，比如污水、離子水等與帶有腐蝕性的液體介質(酸堿鹽溶液)所用的襯里材料就不能一樣，包括用來測量的電極的選擇也有所不同，根據經驗，一般情況下選擇襯里材料的指導方法如下。1.普通橡膠，天然橡膠，軟橡膠，硬橡膠?！　∵\行溫度60℃，其特點就是富有彈性并且擁有不錯的耐磨性能。一般用于城市供排水等領域，耐腐蝕性就相對較差。2.聚四氟乙烯，也叫PTFE，也叫F4?！　”容^常用的內襯材質之一，因為其化學性質穩定，所以一般用于衛生級液體或強腐蝕液體，如濃酸濃堿等。3.聚全氟乙丙烯，也叫F46?！　〈朔N材質與PTFE類似，但耐磨性能強于PTFE材質，同樣介質溫度最高可達100℃。4.聚氟合乙烯，也叫Fs?！　∨cF4材質類似的特性但承受溫度稍差了一些，一般介質溫度不超過80℃，性價比高，成本較F4材質低。5.氯丁橡膠，也叫CR，也叫Neoprene?！　∑涮攸c為耐磨性能好，且彈性非常出色，一般用于供排水、污水處理等領域。耐腐蝕性能稍差，不耐氧化是它的缺點。6.聚氨酯橡膠，又叫Polyurethane?！　碛袠O好的耐磨性能，但對于腐蝕性就顯得能力不足了，且電磁流量計溫度不得超過80℃，一般用于對耐磨要求比較高的工礦環境，如礦漿煤漿等介質的測量。7.陶瓷材質　　陶瓷無疑是所有材質中最好的，絕對的高端產品，唯一缺點就是價格不接地氣，制作過程復雜，對工藝要求極高，售價超高。1.始動比較低，量程比較寬　　為滿足社會發展，超聲波流量計的計量范圍也越來越大，流速在0.05m/s～30m/s的范圍內的流體都可以被精準測量，量程比達到1:700左右，可測范圍也比較廣，可滿足氣體、液體傳輸過程中對安全的需求，并且靈敏度也比較高，可測量很小的流量，保證計量不間斷，可良好地滿足峰谷用量差異大的場合。2.自帶旋轉整流器　　超聲波流量計中自帶旋轉整流器，因此，對超聲流量計安裝位置前后管道的要求比較低，解決了傳統流量計不確定流場打亂的問題，可形成自己所需的流場，旋轉整流器的使用，可促使前直管段從原先的20D縮短到5D之內，從而降低安裝管段的長度，降低對空間的要求，影響精度可控制在1%以內。3.抗污染性能強　　超聲波流量計通常都應用在測量環境比較惡劣的場所，如果抗污染能力不足，必然會增加維修成本。隨著科學技術的發展，超聲流量計愈發先進可靠，無可動部件。而且具有很強的穿透性和自動清洗功能，即便長時間運行，粉塵、雜物、水汽等因素也不會影響測量的精度，維護量和維護成本都比較低。4.可實現智慧化管理　　在超聲波流量計內部可設置基于NB-IoT技術遠傳模塊，利用局域網就可以實現測量數據的遠程傳輸，為中心控制端提供現場診斷資訊，進行故障預處理和異常報警，提醒現場運維人員及時處理，進行實時監控，實現“少人值班或者無人值班”的智慧化管理。1.安裝地點的選擇①盡量避免將電磁流量計安裝在溫度經常變化的地點，降低溫度變化引起的溫漂，減少流量不穩情況。如果現場受到熱源的輻射，必須采用熱隔離或通風設施。②避免將流量計安裝在受振動或撞擊的地方。③盡量避免將電磁流量計安裝在腐蝕性環境中，若不能避免，盡量選擇通風良好的環境。④電磁流量計盡量避免陽光直曬。⑤請勿將電磁流量計安裝在電動機、變壓器和其他強電源附近，減少電磁干擾。⑥留足必要的安裝及檢修空間。2.流量計可自動檢測正反方向  安裝儀表時，應使流向箭頭同現場實際正流向保持一致。對分離型儀表，交換轉換器或傳感器一端的CD1和CD2端子上的連線，相當于切換流向。3.傳感器(含--體型)與管道的連接要求  首先，要注意傳感器本身不能作為荷重支撐點，它不能支撐毗連的工作管道。同時，傳感器安裝時應當使其不受過大的拉緊應力，應考慮消除毗連管道因熱膨脹產生的應力影響。安裝傳感器時，應保證測量管與工藝管道同軸。法蘭之間加裝的法蘭墊圈，應有良好的耐腐蝕性能，該墊圈不得伸入管道內部。在傳感器鄰近管道進行焊接或火焰切割時，要采取隔離措施，防止襯里受熱。為可靠測量，重要的是電極應當完全浸沒在被測流體中，傳感器可以安裝在任何方位(水平、垂直、傾斜)，只要通過電極的連線基本處于水平位置即可(與水平線夾角一般<10度)，為了進一步減小夾帶氣泡對測量的影響，可以適當提高工作壓力。要避免管道內產生負壓，損壞襯里。儀表安裝場所的磁場強度應小于400A/m。4.與金屬管道的連接、連線和接地  流量信號是以介質為參考點(0V)的差動信號，傳感器內部已將信號參考點(OV)與金屬測量管連通。一般通過管道法蘭與儀表法蘭的連接螺栓雖然能使流量計取得介質電位(0V)，但正規的方法是加裝電氣連線，確保以介質為OV的流量信號可靠輸出。傳感器還應加接地線，接地電阻應小.于10歐姆。5.其他安裝注意事項①電磁流量計接地裝置應獨立設置，不能與電氣系統共用接地裝置，接地電阻≤109.②儀表安裝完畢，通過2mm2銅芯軟線將電磁流量計接地極連接到接地裝置。③為了保護電磁流量計內襯不被機械劃傷，建議管道吹掃完畢后，再安裝電磁流量計。同時，在焊接管道時，嚴格控制電焊機接地線搭接位置，避免用電磁流量計本體作為導體通過焊接電流，以防電子線路被擊穿，造成儀表損壞。④為了防止電磁流量計受到管道的振動、熱脹冷縮的影響，避免將電磁流量計單獨固定，可以通過管道一起進行支撐。⑤電磁流量計中心軸應與管道中心軸保持同心，以免引起測量誤差。⑥搬運電磁流量計時，應保證流量計測量管部位均衡受力，或通過本體的吊環進行搬運，不能讓流量計信號引出管和接線盒受力。⑦當介質中含有固體沉淀物時，電磁流量計應垂直安裝，避免安裝在水平管道的最低點，以防物料堆積在管道內。⑧盡量遠離泵出口安裝，因為泵出口介質狀態不穩定并且距離電動機太近，容易產生干擾。電磁流量計測量的液體中會含有一些氣泡，如果氣泡分布均勻，則不影響測量。然而，一旦氣泡變大，整個電極通過電極時會被遮擋，使流量信號輸入電路瞬間開路，導致輸出信號抖動　　如何判斷電磁流量計的測量誤差是由被測液體中的氣泡組成的？如何處理這種情況？簡單介紹一下　　當測量效果抖動時，磁場的勵磁回路電流立即被切斷。假設此時表面仍有閃爍和不穩定現象，說明大部分是由氣泡效應引起的　　在確定許多氣泡影響電磁流量計的測量效果后，有必要尋找相應的處理方法。假設由于裝置的定向，許多氣泡混合到液體中。例如，如果電磁流量計安裝在管道系統的高點，儲存氣體或從外部吸入空氣，形成流量計的晃動　　這是非常有用的方法來代替裝置的定位，但在很多情況下，裝置的直徑很大，或者設備的方向不容易改變。建議在電磁流量計上游安裝集氣袋和排氣閥，以清除殘余氣體，減少影響測量效果的因素，保證測量的準確性。德國VSEAHM01-2S G1/8N流量計電子樣冊  渦街流量計是基于流體力學中著名的“卡門渦街”研制的。在流動的流體中放置- -非流線型柱形體,稱旋渦發生體,當流體沿旋渦發生體繞流時,會在渦街發生體下游產生兩列不對稱但有規律的交替旋渦列,這就是所謂的卡門渦街,如圖1所示。   大量的實驗和理論證明:穩定的渦街發生頻率ƒ與來流速度v1及旋渦發生體的特征寬度d有如下確定關系叫:   式中St為斯特羅哈數,與雷諾數和d相關。   當雷諾數Re在一定范圍內(3 X102~2 X105)時(4],St為一常數,對于三角柱形旋渦發生體約為0.16   雷諾數的定義為   式中S為管道的橫截面積。   由高精度氣體渦街流量計的測量原理可知,通過測量旋渦發生頻率僅能得到旋渦發生體附近的流速vI,由式(3)可知在橫截面積一定的情況下,流體的流量Q與流體的平均流速v成正比,因此要精確計量流體的流量必須找到`v與v1的對應關系。   根據流體力學理論,在充分發展的湍流狀態下，流體的速度分布有如下關系式川:   式中:vp為到管壁距離為y的P點的速度;y為點到管壁處的距離;Vmax:為管道中的最大流速,通常取管道中心的速度;R為管道的半徑;n為雷諾數的函數。 表1中給出了部分雷諾數與n的對應關系。   由于旋渦發生體的位置固定,因此當雷諾數一定時v1與`v有固定的比例關系換言之,當雷諾數Re變化時,二者的比值也發生變化，   圖3給出了不同雷諾數下充分發展的湍流的流速分布,如圖所示Re越大,流速分布越平滑,即旋渦發生體附近的流速越接近平均流速,故ƒ( Re)應為單調遞減函數。圖4給出了3臺50mm口徑，寬度14 mm三角形旋渦發生體的氣體渦銜流量計,在20℃,一個標準大氣壓下,不同雷諾數下的K值曲線。如圖所示實驗數據與理論分析基本一致,因此渦銜流量計的測量原理即決定了儀表系數的非線性特性。若要提高渦街流量計的計量精度,必須針對不同的流速分布對K值進行修正。針對傳統電磁流量計用信號電纜的易受電磁干擾和內部產生較大噪音的性能缺陷，首先根據電磁流量計用信號電纜的特點及其運行環境要求設計了多種結構方案,而后綜合考慮電纜抗電磁干擾水平、內部噪音水平、工藝的實現難度和制造成本等因素對相關設計方案進行反復篩選，最終確定了新型低噪音電磁流量計用信號電纜的結構?！　≡撔滦碗娎|的結構如圖1所示。導體為單股退火鍍錫軟銅線,以提高導體的導電性和防腐蝕性。在導體外繞包一層薄F4(聚四氟Z烯)半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音。絕緣采用材料較為純凈.介電常數較小具有一定彈性的聚丙烯絕緣級材料,并采用擠壓式擠出,減小絕緣層與導體的向隙。采用對絞組作為信號傳輸線,由于在兩根傳輸線上感應的電壓接近相等,減小了電壓差值，提高了信號傳輸穩定性;對絞組由兩種不同顏色絕緣線芯組成,相鄰線對對絞節距應不大于100mrmn。對絞分屏蔽紀(即對對絞組進行分屏蔽,每對對絞組外繞包兩層聚酯帶和--層厚0.04mm鋁塑復合帶繞包,內置-根7X0.26mm鍍錫銅絞線作引流線)有利于對不同對絞組之間信號中音的抑制和隔離。對絞分屏敞組同心式絞合成纜，在對絞分廉蔽組間]填充非吸濕性材料,以保證纜芯圓整。在成纜纜芯外繞包兩層聚酯帶,再采用鋁塑復合帶繞包,內置鍍錫銅線作引流線,以提高電纜電磁屏蔽能力?？偲脸▽油鈹D包隔離層(隔離護套).隔離層采用絕緣級低密度聚乙烯材料。隔離層外采用鎧裝層，鎧裝材料為高導磁合金鋼帶.其為強磁材料,叮將外來的磁通大部分限制在鎧裝層的外表面上(僅布少部分能進.人被屏蔽的空間);鎧裝時對高導磁合金鋼帶采用縱包焊接,確保其形成.連續圓杜管;鎧裝層可提高電纜抗電您T擾水平以及對電纜進行加強，減少電纜振動引起的電動勢。外護奈采用監色軟PVC(聚氯乙烯)護層級電纜材料擠包,實現電纜防護?！　≡撔滦偷驮胍綦姶帕髁坑嬘眯盘栯娎|通過開發新的結構和選用新的材料具有了高抗電磁干擾能力和優異的低噪音性能,可實現信號的高分辨率、高精度和穩定傳輸:a.通過采用絕緣線芯對絞、對絞鋁箔分屏蔽、引流線設置、鋁箔總屏蔽、全封閉鋼合金鎧裝屏蔽等綜合設計,對內外部電場和磁場形成有效的屏蔽隔離,抑制了內部串音,降低了信號傳輸的波動性,大大提高了電纜的抗電磁干擾水平,提高了電纜傳輸信號的準確性和可靠性。在實際工程安裝中,電纜也不必穿金屬管敷設，可降低工程成本。b.采用鍍錫導體以及導體外設置F4半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音,同時電纜整體設計結構緊湊,尤其是鋼合金鎧裝層的設計,使得電纜內部相對滑動少,一定程度上也減少了電纜內部摩擦起電噪音的產生,這樣可以將原始噪音降低2~3個數量級,極大地提高了傳輸信號的分辨率和精度,減小了電磁流量計的計量誤差,大大提高了電磁流量計的計量準確性、精確性和可靠性,完全可滿足微量精確計量場合的使用要求。電磁流量計未輸出流量信號故障問題，通常是因電纜或電源故障、管道內部沒有充滿流體介質、液體相反流動方向等因素所致。對于以上可能會引發故障問題因素，需對儀表的電源供電與電纜連接情況做好細致檢查，并對管道內部測量流體的介質流動方向正確與否、管道是否充滿等實施細致檢查。電磁流量計具體運行期間，需確保儀表內部所測定流體流動為正確方向，要和殼體上方箭頭方向相一致。流體介質并沒有充滿管道大部分是因傳感裝置安裝位置或者測量管網位置并未與設計安裝實施標準相吻合。如圖1所示,c、d位置處為傳感裝置最佳安置位置；細致檢查傳感裝置器件完整性、測量管道內壁期間，需注重對傳感裝置重點零部件、各個接線端完好性的檢查。儀表若未輸出流量信號，也會因轉換裝置故障問題所致，可及時將線路板替換好，做好轉換裝置故障排查工作。較低流量與儀器參數設定期間，小信號較高切除設定，流量一邊會有不顯示現象產生。對此，務必注重對此方面故障問題的檢查分析及有效排除，及時做好相關零部件更換處理，保證整個儀器可維持良好運行狀態。德國VSEAHM01-2S G1/8N流量計電子樣冊1.電磁流量計在漿液中的特別安裝要求  首先，要對電磁流量計的特別安裝要求進行分析，首先要了解此電磁流量計相對于其它一些流量計在特征方面有什么不同之處,電磁流量計的特點在于采用了法拉第的電磁感應定律，測量方法主要以直接測量的方式進行。并且，在測量結果上不受到流體密度、粘度、溫度以及壓力的影響，沒有阻流件與相應的壓力損失,同樣也不會在高流速的情況下發生一些氣體腐蝕的現象。不過，由于在實際的安裴過程中沒有采用科學的安裝方法以及嚴格安裝電磁流量計的特別安裝要求,部分電磁流量計極易在實際的運作中造成儀表測量誤差的出現，嚴重的還會造成儀表的損壞。在進行電磁流量計的安裝過程中,需要嚴格按照安裝流程進行操作，由于現場操作的復雜性,為了確保電磁流量計可以在運行效果上達到一個較好的操作水平,可以進行三臺以及電磁流量計的統一安裝操作，在氣化爐的頂部進行安裝，從而進一步增強測量效果，同時延長流量計的前直管段的使用方式，以便解決加壓泵在工作過程中造成的脈動影響。2.電磁流量計使用方法建議　　在單機進行試車階段，需要嚴格安裝使用方式提示，禁止對電磁流量計進行送電。氣化爐在停車后，需要對電磁流量計先進行停電操作,然后再對其進行清洗，主要足清洗其中的管線，避免因電磁流量計內部的傳感器勵磁形成的磁場吸附了電極周圍的鐵銹而造成最終清洗效果的降弱。在正常的運行階段,如果發現電磁流量計發生-些波動或干擾現象的出現，需要對其原因進行分析，主要的原因可以概括為如下幾個方面:第一為泵引發的波動因素，主要因為煤漿泵在某個工作時間內出現了異常工作效果，整體的流量值發生變化的可能性不大,但由于流量脈動的變化波動量也隨之發生了較大的變化。第二為煤漿引起的波動，前文提到，煤漿屬于混合物，其中不僅含有煤水化合物，還包括一些金屬顆粒,隨著這些金屬顆粒含量的增多,尤其是電極周圍堆積的金屬顆粒隨著電極壓力的形成逐步增加,從而造成停車現象的出現。第三為電磁流量計輸出信號的尖脈沖千擾，因為煤漿含有的大顆粒金屬摩擦導致電極之間瞬間產生尖脈沖信號干擾，井且電磁流量計內部的傳感器受到溫度的影響，使得煤漿管線的沖洗難度不斷增加。3.電磁流量計的特殊加工　　在進行電磁流量計的特殊加工過程中,要使用錳合金等特殊材質的加工方法進行防護沖刷磨損套的制作。對一些電磁流量計的碳化效果,電磁干擾效果的主要作用是指在防護沖刷效果的基礎.上,以電磁流量感應為防護基礎，以電極防護標準作為碳化防護效果的主要依據,根據電磁流量計加工的特性，在實際的應用效果上進行特殊加工。針對鐵磁性質的干擾，需要進行水煤漿磁過濾操作，在經濟條件允許的情況下可以采用不銹鋼的輸送管道,并定期對電磁流量計內部進行檢查與清理。針對電磁流量計的參數設定問題，不能按照最佳的安裝條件時測定的參數進行，也不能犧牲靈敏度彌補脈動流造成的波動,建議整體的阻止時間不應操作三十秒這一區間范圍。值得一"提的是,只有在進行防護檢修的過程中，才能最終確定相應的電磁流量參數,應當建c起統一的標準積極發揮其計量參數的特長與優勢。利用電磁感應原理，電磁流量計一般被用來測量流過管道中導電流體的流量。不管流體的性質如何，只要其具有微弱的導電性(電導率大于8X10-5Ss/m)即可進行測量。通常，油田三采注入的聚合物混合液的導電性能良好，符合這種測量條件。   如圖1所示，根據電磁感應原理，當導電流體，在磁場強度為B的磁場中以速度V運動時，切割磁力線而產生電場E關系為   則在線形長度為L的a和b兩點之間產生感應電動勢Ɛab   a、b兩接收電極之間的距離L為已知常數，B為已知的磁場強度。故εab是V的單調函數,Ɛab隨V變化而變化。而瞬時流量g等于流速V與導管截面積S(常數)的乘積，因此有 式中K一儀器常數，   只要通過電磁流量計電路測得Ɛab，即可得到對應的流量Q。

您如果需要德國VSEAHM01-2S G1/8N流量計電子樣冊的產品，請點擊右側的聯系方式聯系我們，期待您的來電
