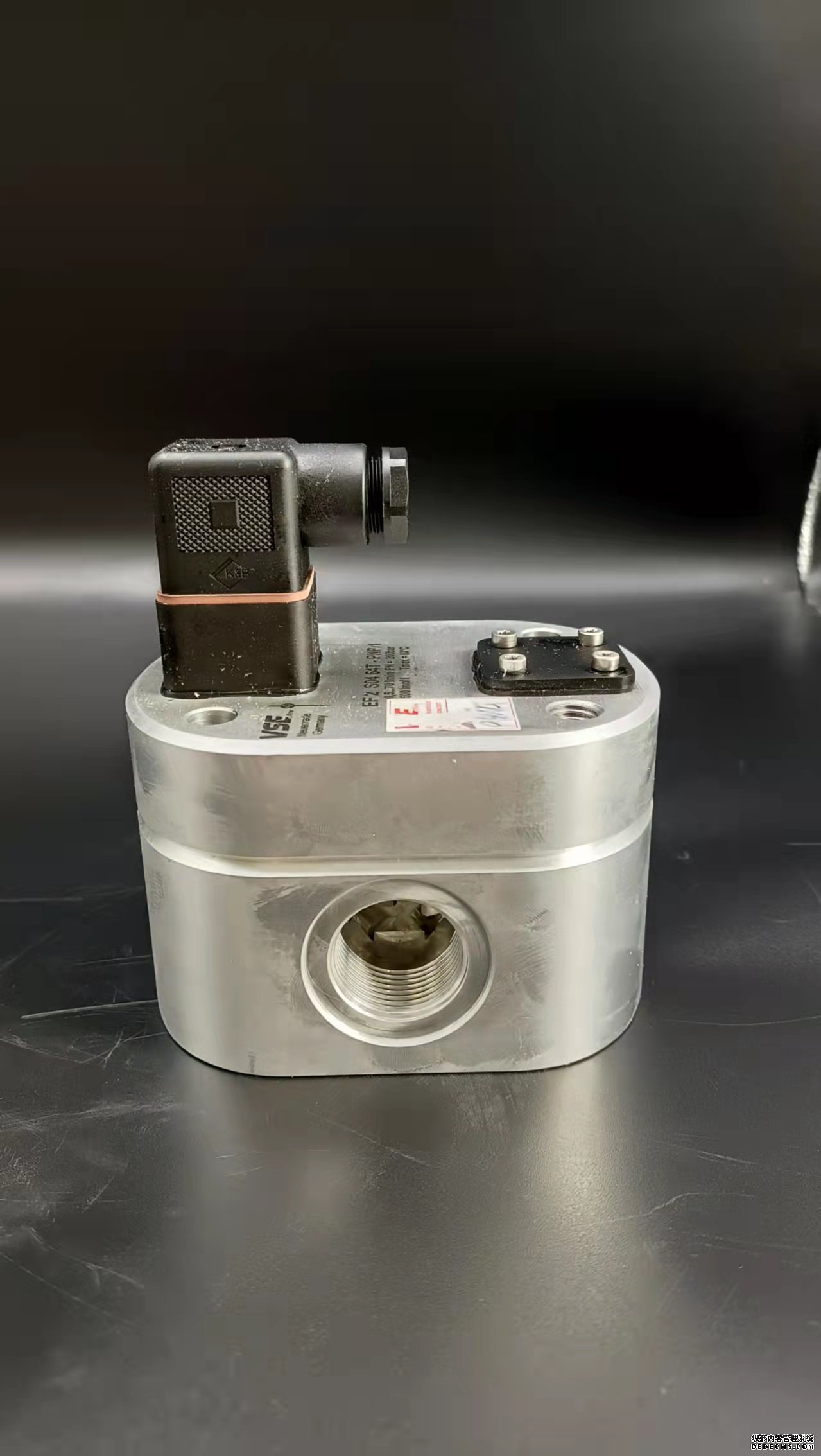

德國VSEAR400流量計廠家價格同時我們還經營:電磁流量計等節點設備和站內PC機間的通信采用異步串行通訊控制規程,并采用地址位喚醒握手協議.因此在協議中規定了傳地址和傳數據兩種不同的幀格式,如圖4.4所示.地址幀和數據幀都有11位,其中第l位和最后l位相同,分別為起始位和停止位,緊接起始位的是8位數據位,第9位為標志位,用來區分所發送/接受的幀信息是地址幀還是數據幀.第9位為1時,表示PC機發送/接受的是“地址幀":第9位為0時,表示主機發送/接受的是"數據幀".命令幀與校驗和的發送格式與數據幀相同,因此可由數據幀演化得到.電磁流量計傳感器兩電極、被測液體、放大器內阻構成一個閉合回路如下圖2.9,這相當與一個一匝的變壓器次級繞組,勵磁線圈相當與初級線圈,閉合回路相當與次級線圈。由于閉合回路不可能完全平行與磁場,總有部分磁力線穿過,這樣即使流速為零,也會產生感應電壓,這就是“變壓器效應"。根據楞次定律得到干擾電動勢:可見ew與勵磁頻率相關,與被測液體流量無關。干擾信號比電磁流量計流量信號相位要滯后90°,所以把干擾電動勢稱為正交干擾,由于正交干擾是磁感應強度B對時間t的微分,它又叫做微分干擾。對于"徑向"型單聲道超聲波流量計,流量修正系數K定義為沿超聲流量計信號傳播聲道上的線平均流速Lv與管道截面平均流速Sv的比值。由式(2-13)和式(2-14)可以得到層流狀態下的流量修正系數K為由式(2-17)和式(2-18)可以得到湍流狀態下的流量修正系數K為根據表1可以得到不同雷諾數下湍流流態的流量修正系數 K,而在實際工程應用中,當管道內流體雷諾數Re<105時,湍流狀態流量修正系數K為當管道內流體雷諾數Re>105時,湍流狀態流量修正系數K為 上述對于流量修正系數的分析是基于流量計處于理想的安裝條件下,即安裝處管道內流體充分發展。實際流量修正系數不僅與雷諾數有關,還與管道的安裝狀況、流量計上下游管段長度等因素有關。通常情況下管道內實際流態分布與理想流態分布有偏差,對超聲波流量計的測量精度產生影響,因此在管道布置和流量計安裝時,一般要求上游直管段大于10倍管道內徑,下游直管段要大于5倍管道內徑。德國VSEAR400流量計廠家價格1、精確度 一般說來,選用渦輪流量計主要是看中其高精確度。目前渦輪流量計的精確度大致為液體:國際市場為±0.15%R,±0.2%R,±0.5%R和±1%R,國內定型產品為±0.5%R和±1%R;氣體:國際市場為±0.5%R和±1%R,國內為±1%R和±1.5%R,以上精確度指范圍度為6:1或10:1。精確度除與本身產品質量有關外,還與使用條件密切相關?! ∪艨s小范圍度可提高精確度;特別是作為標準表法流量標準裝置的標準流量計,若定點使用,精確度可大為提高?! ×髁坑嬀_度愈高,對現場使用條件的變化就越敏感,要想保持其高精度,需要對儀表系數特別的處理。一種處理方法就是所謂儀表系數浮動處理法。即由現場以下條件實時進行處理:a)粘度受溫度的影響;b)密度受壓力、溫度的影響;c)傳感器信號冗余(一臺傳感器輸出二個信號,監視其比值;d)系數的長期穩定性(采取控制圖確定)等?! τ谫Q易儲運交接計量,常配備在線校驗裝置,以便定期進行校驗?! ∩a廠使用說明書列舉的儀表精確度為基本誤差,現場應估算附加誤差,現場誤差應為兩者的合成。2、流量范圍的選擇 渦輪流量計的流量范圍的選擇對其精確度及使用期限有較大的影響。一般在工作時最大流量相應的轉速不宜過高。使用狀況分連續工作和間歇工作兩種,連續工作是指每天工作時間超過8小時,間歇工作是每天工作時間少于8小時。對于連續工作最大流量應選在儀表上限流量的較低處,而間歇工作可選在較高處。一般連續工作是將實際最大流量乘以1.4作為流量范圍的上限流量,而間歇工作則乘以1.3?! ∪绻麅x表口徑與工藝管道通徑不一致時,則應以異徑管和等徑直管改裝管道?! τ诹魉倨偷墓に嚬艿?,最小流量成為選擇儀表口徑首先要考慮的問題,通常以實際最小流量乘以0.8作為流量范圍的下限流量,使其留有一定的裕量。若配有分段線性化功能的顯示儀,在傳感器流量下限值不能滿足實際最小流量時,應要求生產廠在實際最小流量及其附近進行流量校驗,將測得的儀表系數輸入顯示儀,這樣就能既降低儀表的流量下限值,還能保持測量的精確度。3、精確度等級 對于儀表精確度等級的要求要慎重,應該從經濟角度來考慮,例如大口徑輸油(輸氣)管線的貿易結算儀表,經濟上關系重大,在儀表上多投入是合算的。至于輸送量不大或作為過程控制用只需中等精度水平即可,切忌盲目追求高精度。本安型防爆傳感器適配安全柵型號及制造廠,核查防爆等級及批準文號等。若要顯示質量流量(或標準狀態下體積流量)要選配壓力、溫度傳感器或密度儀表。渦輪流量計顯示儀現已由以微處理器為基礎可與上位計算機進行通信的流量計計算機所包括,該儀表在儀表功能及使用范圍等都遠超過老式渦輪流量顯示儀。目前作為貿易計量的各類型流量計都趨向于配有直讀式顯示裝置。不但有總量計量的顯示,還可附加補償器(一臺功能齊全的流量計算機)輸出遠傳信號。4、對流體的要求 對流體的要求為潔凈(或基本潔凈)、單相或低粘度的,常用流體舉例如下:一般流體,包括水、空氣、氧氣、高壓氫氣、牛奶、咖啡等;石油化工類:汽油、輕油、噴氣燃料、輕柴油、石腦油、乙烯、聚乙烯、苯乙烯、液化氣、二氧化碳及天然氣;化學溶液類:氨水、甲醇、鹽水等;有機液體:酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等;無機液:甲醛、酢酸、苛性鈉、二硫化碳等。對于腐蝕性介質,使用材質選擇要注意,含雜質多及磨蝕性介質不推薦使用。5、對液體粘度的要求 液體渦輪流量計為粘度敏感的流量計,當液體粘度增大時,儀表系數的線性區變窄,下限流量增大,當粘度增加到一定數值時,甚至無線性區域。螺旋葉片的情況比直葉片要好的多?! τ谝后w,通常用水校驗傳感器,當精度為0.5級時,可在5×10-6mm2/s以下的液體而不必考慮粘度的影響。當流體粘度高于5×10-6mm2/s時,可用相當粘度的液體校驗而不必作粘度修正。此外也可采取一些措施來補償粘度的影響。如縮小使用范圍度,提高流量下線值或儀表系數乘以雷諾數修正系數等?! ≌扯葘x表系數的影響與傳感器結構類型及參數口徑大小等有關。有幾種粘度對儀表系數影響的表示方法:儀表系數與雷諾數的關系,在幾種粘度下,儀表系數與輸出頻率的關系和儀表系數與輸出頻率除以運動年度的比值的關系等等。這些資料有的生產廠準備有,但并非所有的生產廠都有這些資料。6、對氣體密度的要求 氣體渦輪流量計主要考慮流體密度對儀表系數的影響,密度的影響主要在低流量區域,如圖14所示。密度的增大(即壓力增大)使特性曲線直線部分向下限流量區域拓展,傳感器的范圍度擴大,線性度改善。若氣體渦輪流量計在常壓的空氣中校驗使用時被測介質工作壓力不一樣,其下限流量由下式計算qvmin,qvamin-分別為壓力p和壓力pa(101.325kPa)下被測介質和空氣的體積流量下限值,m3/h;p,pa-分別為工作壓力(絕壓)和大氣壓(101.325kPa),kPa;d-被測介質的相對密度,無量綱。7、體積流量換算到質量流量 渦輪流量計測量的是實際體積流量,無論物料平衡或能源計量,介須測量介質流量(即標準狀態下的體積流量),這是應由下式進行換算 式中 qv,qvn-分別為工作狀態和標準狀態下的體積流量,m3/h;p,T,Z-分別為工作狀態下絕對壓力(Pa),熱力學溫度(K)和氣體壓縮系數;pn,Tn,Zn-分別為標準狀態下絕對壓力(Pa),熱力學溫度(K)和氣體壓縮系數;8、不宜選用渦輪流量計的場所含雜質多的流體,如循環冷卻水、河水、排污水、燃油等;流量急劇變化的場所,如鍋爐供水系統、有空氣錘的供氣系統等;測量液體時,管道壓力不高而流量又較大,儀表下游側壓力可能接近飽和蒸汽壓,有產生氣穴的危險,如液氨從高位槽靠位能自由流出,在排放口處就不宜安裝;電焊機、電動機、有觸點的繼電器等的附近,存在嚴重電磁干擾的場所;上下游直管段長度嚴重不足,如輪船的機艙內;鍋爐自動供水系統如頻繁地起泵和停泵,對葉輪造成沖擊,使傳感器很快損壞;有腐蝕性或磨蝕性介質選型時應慎重,宜與制造廠聯系咨詢。9、經濟性 選用渦輪流量計用于高精確度場合,其經濟因素應多方面考慮。儀表的購置費只是費用的一部分,還應考慮以下幾方面的開支:安裝用輔助設備費(如消氣器、過濾器等)或旁路支管包括閥門等;校驗費,為了保持高精度必須經常校驗,甚至在現場安裝一套在線校驗裝置,其費用相當可觀;維護費,渦輪流量計的易損件更換用,他是保持高性能必需的。電磁流量計在設定狀態下(如何進入設定狀態請參照前述操作),用▲或▼鍵上下翻屏查找,直到屏幕出現空管報警允許字樣,按右鍵確認鍵確認進入空管報警允許設置,用▲鍵在允許、禁止選項中選擇允許按右鍵確認鍵確認用▲鍵選擇空管報警閾值設置,按右鍵確認鍵確認進入空管報警閾值設置,輸入空管報警閾值,按右鍵確認鍵確認,按▲鍵選擇空管量程修正設置,按右鍵確認鍵確認進入空管量程修正設置,輸入空管量程修正值,按右鍵確認鍵確認返回。若按右鍵確認鍵不放持續3秒鐘則直接返回到顯示狀態,若要繼續設定其它參數按▲鍵。注①當儀表檢測空管狀態,此時又設置為空管報警允許則會將儀表輸出和顯示全部置為0②空管報警閾值設置是選擇空管報警靈敏度范圍的,最大閾值可設為999.9%超過該值意味著空管③空管量程修正是為測量相對電導率而用的,在傳感器充滿液體情況下,修正系數使電導比為一個確定值,該值范圍為0~3.999例如,被測液體是水,其電導率約為100us/cm,修正系數可設為1空管報警閾值設置小于999.9%;當被測液體為酸堿鹽其電導率大于100us/cm修正系數可設為小于1空管報警閾值設置小于999.9%,當被測液體電導率小于水的電導率時,修正系數可設為大于1空管報警閾值設置小于999.9%;這樣才不會出現誤報警。假若出現誤報警可參照上述重新設置修正系數和空管報警閾值④報警提示:分體式電磁流量計在顯示屏中間用空管字樣表示,一體式在顯示屏右上角用!表示。⑤若對空管量程修值和空管報警閾值不清楚最好選擇空管報警關閉。在電磁流量計等節點設備和PC機通信的過程中,由地址幀、命令幀、數據幀、校驗和可組成各種功能不同的報文.由于采用主從工作方式來實現通信,電磁流量計等節點設備僅能接收并執行PC機發送來的控制命令,而不能發送命令給PC機.因此,由PC機發往流量計等節點設備的報文一般包括一個地址幀,一個命令幀,若干個數據幀和一個校驗和,其報文格式如圖4.5a所示:而由流量計等節點設備發往PC機的報文一般包括一個地址幀,若干個數據幀和一個校驗和,其報文格式如圖4.5b所示. 由于RS-485電氣標準規定每段只能聯結32個節點設備,因此可用地址幀中的5位表示這32個地址,其余3位用來表示命令,從而構成地址命令幀.對于控制命令需求不超過八個的通信系統,采用地址命令幀可壓縮報文長度提高通信效率.電磁流量計和PC機通信的主要目的是將流量計采集到的數據讀到PC機中.這些數據包括:總累積流量、正向累積流量、反向累積流量、瞬時流量.通信時,PC機只需向電磁流量計發送讀總累積流量、讀正向累積流量、讀反向累積流量、讀瞬時流量命令即可,因此二者間通信所用的地址幀和命令幀可合二為一,用一個地址命令幀代替.PC機和電磁流量計間的地址命令幀定義如圖4.6所示.二者通信所使用的報文可簡化為圖4.7的格式.德國VSEAR400流量計廠家價格電磁流量計施工安裝注意事項1)滿管要求: 測量液體時為保證測量精確,電磁流量計的管道必須充滿液體.流體應該向上流動,當流體向下流動時,下流段的管道高于流量計.2)避免產生氣泡: 若為二相流(含氣體和液體),則會影響測量精度.要使流體中不含氣泡,閥門應該安裝在流量計下游.3)電磁流量計不能測量混相流體、分層流體、有氣泡的流體,否則測量無法精準.該項目為被測介質為上游企業污水,不存在這個問題.4)電磁流量計對直管段長度有明確要求(D為流量計內徑).對于90°彎頭、T行三通、異徑管、全開閥門等流體阻力件,離電磁流量計的電極中軸線至少5D直管段;對于不同開度閥門(比如調節閥),則上游側直管段長度需要10D;一般傳感器下游的直管段只需要3D即可.5)電磁流量計測量不同介質的混合液體時,混合點與流量計的距離至少要大于30D.6)電磁流量計安裝可以水平、垂直和傾斜安裝在管道上,測量流體方向與流量計上標識方向一致.水平安裝時,電磁流量計的電極必須水平,法蘭面與工藝管道軸線相垂直,垂直度允許偏差1°.7)電磁流量計安裝時應該避免負壓的產生,因此電磁流量計傳感器的測量管道必須充滿液體,必須有一定的背壓.電磁流量計不應該安裝在泵的進口,而應該安裝在泵的出口后面.8)電磁流量計如果必須傾斜安裝時,必須安裝在流體上升管道,在開口排放的管道安裝時,必須安裝在管道的較低處.如圖:1-入口 2-溢流口 3-入口 4–清洗口 5-流量計 6-短管 7-出口 8-排污口 9-排污閥電纜接頭中的保護塞只能在準備安裝電纜時拆除. DN3至DN8[1/10"至5/16"]的法蘭型電磁流量計傳感器,應采用DN10[3/8"]的配對法蘭.這樣DN3,4,6或者8[1/10",5/32",1/4"或者5/16"]的管道就會與儀表成為一體. 此外,DN3至DN8[1/10"至5/16"]法蘭型傳感器, 還可使用DN15[1/2"]的配對法蘭. 石墨不可用于法蘭或者工藝連接件墊圈,因為在一定條件下,儀表管道內部可能形成導電涂層.管路中應避免出現真空沖擊,以防止可能對襯里(PTFE)以及儀表造成的損壞.配對法蘭的墊圈表面 安裝中,平行配對法蘭的墊圈材料必須適于介質和操作條件.只有這樣才可以避免泄漏.為了確保最佳的測量結果,須保證傳感器墊圈應法蘭同心.保護板 保護板用于防止襯里的損壞.只有在傳感器將安裝在管路中時才可以拆除保護板.必須謹慎小心,確保襯里未在安裝過程中脫落或者損壞, 造成泄漏.法蘭螺栓緊固扭矩 安裝螺栓應按照通常的方式平均緊固,不可在電磁流量計某一側過度緊固.我們建議螺栓在緊固之前添加潤滑油,并交叉緊固,如上圖一所示. 在第一輪緊固過程中,螺栓擰緊50%,在第二輪中提高至80%,最后使用最大扭矩緊固.不應超過最大扭矩見表一,表二對于超聲波流量計,流量修正系數K定義為沿超聲流量計信號傳播聲道上的線平均流速Lv與管道截面平均流速Vs的比值。由式(2-13)和式(2-14)可以得到層流狀態下的流量修正系數 K 為由式(2-17)和式(2-18)可以得到湍流狀態下的流量修正系數K為根據表1可以得到不同雷諾數下湍流流態的流量修正系數K,而在實際工程應用中,當管道內流體雷諾數Re<105時,湍流狀態流量修正系數K為 當管道內流體雷諾數Re>105時,湍流狀態流量修正系數K為 上述對于流量修正系數的分析是基于超聲波流量計處于理想的安裝條件下,即安裝處管道內流體充分發展。實際流量修正系數不僅與雷諾數有關,還與管道的安裝狀況、流量計上下游管段長度等因素有關。通常情況下管道內實際流態分布與理想流態分布有偏差,對流量計的測量精度產生影響,因此在管道布置和流量計安裝時,一般要求上游直管段大于10倍管道內徑,下游直管段要大于5倍管道內徑。用于動流測量的電磁流量計,通常在下列三個方面須作特殊設計,并在投運時作適當的調試.1.激勵頻率可調,以便得到與動頻率相適應的激勵頻率.太和太低都是不利的.2.電磁流量計的模擬信號處理部分應防止動峰值到來時進入飽和狀態.動流的動峰值有時得出奇,如果峰值出現時,電磁流量計的流量信號輸入通道進入飽和狀態,就如同峰值被消除,必將導致儀表示值偏低.3.為了讀出平均值,應對顯示部分作平滑處理.由于電磁流量計的測量部分能快速響應動流流量的變化,忠實地反映實際流量,但是顯示部分如果也如實地顯示實際流量值,勢必導致顯示值上下大幅度跳動,難以讀數,所以,顯示應取段時間的平均值.其實現方法通常是串入慣性環節,選定合適的時間常數后,儀表就能穩定顯示。但若時間常數選得太大,則在平均流量變化時,顯示部分響應遲鈍,為觀察帶來錯覺.動流流量測量方法有三種:a.用響應快的電磁流量計;b.用適當的方法將動衰減到足夠小的幅值,然后用普通流量計進行測量;c.對在動流狀態下測得的流量值進行誤差校正. 有的系統中,b c兩種方法需結合起來才能實現測量,這是因為動幅值大,出估算公式的適用范圍,若僅用阻尼方法,衰減后的動幅值又未能進入穩定流范圍。根據流量計設計要實現的功能,智能金屬管浮子流量計的硬件系統實現方案如圖2.1所示:本系統主要分為三部分:信號采集模塊、信號處理模塊以及輸出和顯示模塊,下面將對這三個模塊進行簡要介紹。(1)信號采集模塊:此模塊用來實現信號采集功能,系統中核心要采集的是流量信號,除此之外,還需要采集溫度和壓力信號。這是因為當被測流體為蒸汽時,其密度隨溫度和壓力的變化而變化。為了準確計算出流體的流量,必須要考慮溫度和壓力變化對流體密度的影響。因此,設計中要實現流量、溫度以及壓力三種信號的采集。(2)信號處理模塊:信號處理模塊的基本功能是實現信號的放大、濾波以及A/D轉換。此外,系統中采用微控制器MSP430F149對采集信號進行計算、補償,線性化等智能化處理。(3)輸出及顯示模塊:設計中使用E2PR0M保存累積流量值以及儀表參數值,并將流量信號轉換為4?20mA工業標準電流信號輸出。同時,使用LCD實時顯示瞬時流量和累積流量,最后將金屬管浮子流量計測量結果通過CAN總線傳送給上位機顯示。出現孔板流量計反向安裝這種情況的原因有二:1.操作人員未進行崗前培訓,技術不熟練,不熟悉工藝流程走向;2.由于操作人員在更換孔板,清洗檢查節流裝置,進行工藝改造安裝時,或在進行訓練的過程中,粗心大意,現場監督,檢驗不到位等.出現此情況時,孔板下游銳角邊經緣朝向上游,其結果將直接影響計量偏低,反映在現場是差壓下降一個臺階,而由于現場原因未能及時發現并糾正.其引起流量偏低的影響率,據國外實驗研究資料數據為-12%~-17%,一般情況下,雷諾數不變時,高β值與低β值之間的流量偏差值為±2%,管徑雷諾數越低,其流量偏差越大?! 〈送?在更換孔板以后,其配套產量計算參數必須同步更換,否則會出現相當大的正負偏差,若由小孔徑換大孔徑,參數未更換,則流量計量將偏高;反之,流量計量將偏低,在日輸氣量大的用戶計量中,造成的損失將是很大,甚至是難以彌補的?! 囊陨戏治?我們不難看出,孔板流量計反向安裝,參數的錯誤是可以通過操作人員認真仔細的操作,培訓來杜絕的,在天然氣商品貿易結算中,是絕對不允許有此現象發生的,所以制定一套科學的嚴格的現場計量監督制度是很有必要且很重要的。
您如果需要德國VSEAR400流量計廠家價格的產品,請點擊右側的聯系方式聯系我們,期待您的來電
