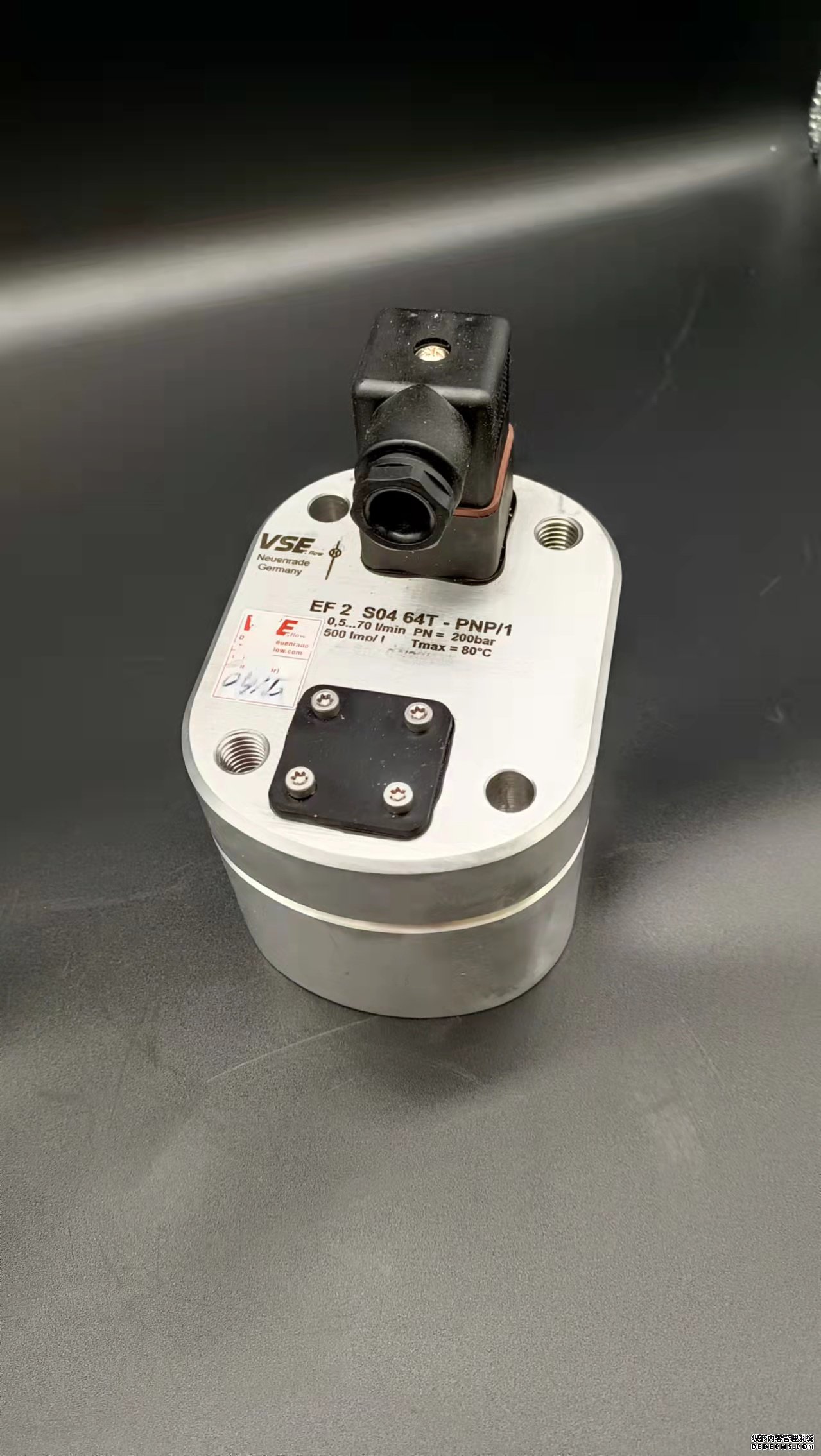

德國VSEEF0.04流量計參數資料同時我們還經營：電磁流量計未輸出流量信號故障問題，通常是因電纜或電源故障、管道內部沒有充滿流體介質、液體相反流動方向等因素所致。對于以上可能會引發故障問題因素，需對儀表的電源供電與電纜連接情況做好細致檢查，并對管道內部測量流體的介質流動方向正確與否、管道是否充滿等實施細致檢查。電磁流量計具體運行期間，需確保儀表內部所測定流體流動為正確方向，要和殼體上方箭頭方向相一致。流體介質并沒有充滿管道大部分是因傳感裝置安裝位置或者測量管網位置并未與設計安裝實施標準相吻合。如圖1所示,c、d位置處為傳感裝置最佳安置位置；細致檢查傳感裝置器件完整性、測量管道內壁期間，需注重對傳感裝置重點零部件、各個接線端完好性的檢查。儀表若未輸出流量信號，也會因轉換裝置故障問題所致，可及時將線路板替換好，做好轉換裝置故障排查工作。較低流量與儀器參數設定期間，小信號較高切除設定，流量一邊會有不顯示現象產生。對此，務必注重對此方面故障問題的檢查分析及有效排除，及時做好相關零部件更換處理，保證整個儀器可維持良好運行狀態。渦輪流量計利用置于流體中的葉輪的旋轉角速度與流體流速成比例的關系，通過測量葉輪的轉速來反映通過管道的流體體積流量大小，是流量儀表中比較成熟的高準確度儀表之一?！ ×髁坑媰扔薪涍^精密加工的葉片，它與一套減速齒輪和軸承一起構成測量組件，支撐渦輪的兩個不銹鋼自潤滑軸承，保證該組件有較長的使用壽命。流量計亦可選用外部潤滑油泵潤滑軸承，但注意不能過量?！ ×髁坑嬄短彀惭b，由于流量計大部分是電子顯示，表頭內有電路板，長期露天放置，容易造成電路板損壞受潮，液晶屏不顯示，或者燒壞電路板。建議安裝計量儀表防護裝置?！ u輪流量計在安裝過程中，不能敲打表具。流量計受硬力沖擊，導致表具損壞。安裝流量計前，一定要吹掃，吹掃過程中一定不能帶著表具，管道中的焊渣容易打壞渦輪流量計的葉輪，造成表具不計量或者計量不準確?！ 榱吮ＷC流量計檢修時不影響介質的正常使用，在流量計的前后管道上應安裝切斷閥門（截止閥），同時應設置旁通管道。流量控制閥要安裝在流量計的下游，流量計使用時上游所裝的截止閥必須全開，避免上游部分的流體產生不穩流現象?！ u輪流量計在使用前一定要加潤滑油，但是不能加多，在燃氣氣質并不是太干凈的環境中，潤滑油過多容易使氣質中的雜質粘附在卡箍式渦輪流量計的葉輪上，從而造成計量不準確，時間長了，容易磨損表具。 玻璃轉子流量計是通過量測設在直流管道內的轉動部件的位置來推算流量的儀表甲,主要用于中、小管徑的流量測量,使用范圍廣泛。相比其他類型的流量計,轉子流量計可適用于高溫高壓場所,并且具有一定的耐腐蝕能力。 轉子流量計按照用途可分為測量型及吹掃型。轉子流量計具有結構簡單、直觀、壓力損失小、維修方便等特點。轉子流量計適用于測量通過管道公稱通徑D≤150mm的小流量,也可以測量腐蝕性介質的流量。 測量型轉子流量計主要用于尿素裝置中管道公稱通徑D≤150mm,介質為工藝冷凝液、蒸汽冷凝液、脫鹽水、沖洗水等介質的小流量測量，大部分的測量型轉子流量計主要用于尿液等易結晶腐蝕.管線沖洗時的測量。 測量型轉子使用時流量計必須安裝在垂直走向的管段.上，以使流體介質自下而上地通過轉子流量計。 吹掃型轉子流量計一方面應用于尿素裝置中用于設備氮封,另一方面應用于儀表測量管線的吹掃。例如一段蒸發冷凝器、二段蒸發冷凝器的壓力測量，如果采用插入式膜片的結構，尿素蒸汽很容易在膜片.上產生結晶,影響測量結果,這時就需要采用吹掃轉子流量計進行壓力的測量。 吹掃型玻璃轉子流量計在安裝時應選擇合適的位置安裝,以確保流量計吹掃裝置的調整、清洗、拆卸方便，并確保介質的流體方向與流量吹掃裝置要求的方向相同。安裝時，針型閥應全部關閉，在實際測量時為防止浮子的突然加速，上沖撞擊限位器，損壞測量部件，應緩慢地打開針型閥，將壓力調整到工作壓力。為了適應儀表網絡化的發展方向,在系統設計時我們要根據實際需要為電磁流量計配備合適的通信接口.在當今單片機系統的通信中,RS232和RS485標準總線應用最為廣泛,技術也最為成熟.RS232用來連接兩臺計算機(微處理器)之間的串口通信,當我們需要一個更長的距離或者比RS232更快的速度下進行傳輸的時候,RS485就是一個很好的解決辦法.另外,RS485連接不限于僅僅連接兩臺設備.根據距離,比特率和接口芯片,我們可以用單一導線連接最多256個節點.為了使電磁流量計的應用范圍更加廣泛,我們選用RS485標準總線來實現儀表和外部系統的通信. RS485是雙向、半雙工通信協議,允許多個驅動器和接收器掛接在總線上,其中每個驅動器都能夠脫離總線.該規范滿足所有RS422的要求,而且比RS422穩定性更強.具有更高的接收器輸入阻抗和更寬的共模范圍(-7V至+12V). 接收器輸入靈敏度為士200mV,這就意味著若要識別符號或間隔狀態,接收端電壓必須高于+200mV或低于-200mV.最小接收器輸入阻抗為12k,驅動器輸出電壓為±1.5V(最小值)、+5V(最大值). 驅動器能夠驅動32個單位負載,即允許總線上并聯32個12k的接收器.對于輸入阻抗更高的接收器,一條總線上允許連接的單位負載數也較高.RS485接收器可隨意組合,連接至同一總線,但要保證這些電路的實際并聯阻抗不高于32個單位負載(375). 采用典型的24AWG雙絞線時,驅動器負載阻抗的最大值為54,即32個單位負載并聯2個120終端匹配電阻.RS485已經成為POS、工業以及電信應用中的最佳選擇.較寬的共模范圍可實現長電纜、嘈雜環境(如工廠車間)下的數據傳輸.更高的接收器輸入阻抗還允許總線上掛接更多器件. 因RS485接口具有良好的抗噪聲干擾性,長的傳輸距離和多站能力等上述優點就使其成為首選的串行接口.因為RS485接口組成的半雙工網絡一般只需二根連線,所以RS485接口均采用屏蔽雙絞線傳輸.RS485接口連接器采用DB-9的9芯插頭座,與智能終端RS485接口采用DB.9(孔),與鍵盤連接的鍵盤接口RS485采用DB.9(針). 通信接口電路如圖3.13所示,我們選用MAX485作為系統的通信接口芯片.MAX485是MAXIM公司推出的支持RS485協議的低功耗收發器,它的驅動器擺率不受限制,可以實現最高2.5Mbps的傳輸速率.它是用于RS．485通信的半雙工低功率收發器件,包含一個驅動器和一個接收器,具有輸入接收器和輸出驅動器使能管腳.使用一個半雙工連接的難點就是控制每個驅動器在什么時候被啟用,或者處于激活狀態.當一個驅動器在傳輸的時候,必須直到它完成傳輸都保持被啟用狀態,然后在一個應答節點開始響應之前切換到禁用狀態.MAX485的控制端RE和DE短接,這樣用一個信號可以控制兩種狀態：接收和發送.RE和DE為“l”時,發送端接通,數據經DI腳后,變成傳送的信號送到傳輸線.RE和DE為“0”時傳輸線上的信號經MAX485,當處于發送狀態時,數據信號經發送端DI,在輸出端A和B上交替出現高電平：當處于接收狀態時,A和B上交替的高電平信號經MAX485轉換成高低電平信號經RO輸出.在電磁流量計傳輸過程中,交替的高電平保證通信傳輸回路中始終有電流,能實現可靠通信.智能電磁流量計測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。只有當滿管時才能獲得準確的測量，避免以下安裝位置：1.管道高點安裝（易聚集氣泡）2.直接安裝在一根向下的管線的敞開出口前。3.智能電磁流量計注意不要在泵的入口側安裝流量管,以避免抽壓而造成的對流量管襯里的破壞.當使用往復、橫膈膜或柱塞泵時需要在安裝脈沖節氣閥.4.當向下管道長度超過5m時，在傳感器后安裝一個虹吸管或一個放氣閥。以避免低壓而可能造成的對測量管襯里的破壞。保證滿管，減少含氣量?！ “惭b方位通常分為垂直安裝和水平安裝： 安裝方位：適宜的方位可幫助避免氣體的累積和測量管內的殘渣存積?！ 〈怪卑惭b；這種方位對易自排空管道系統很理想，并可不加空管檢測電極?！ ∷桨惭b：測量電極平面必須水平，這樣可以防止由于夾帶的氣泡而產生的電極短時間絕緣。注意：空管檢測功能僅當測量裝置為水平安裝及變送器外殼向上時能正確工作。如果振動非常劇烈，應將傳感器和變送器分開安裝?！ 』?，支撐：如果公稱直徑為DN≥350，在能忍受足夠負載的基座上安裝變送器。注意不允許利用外框承住傳感器的重量。這會使外框變形并破壞內部勵磁線圈。如果可能，安裝傳感器避免例如閥門，三通，彎頭等組件?！ ”ＷC以下所需的進口和出口直管段以確保測量精度：入口長度>10×DN出口長度>5×DN傳感器及變送器接地傳感器處于管道中心位置 智能電磁流量計接地：傳感器及介質必須有相同的電勢用來保證測量精度及避免電極地腐蝕破壞。等電勢通過在傳感器內裝地參考電極保證。如果介質在無襯里并接地地金屬管中流動，它可通過連接到變送器外殼而滿足接地要求。對于分離型地接地同上一樣。
德國VSEEF0.04流量計參數資料智能電磁流量計的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。電磁流量計設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便?！ ≈悄茈姶帕髁坑嬙谠囘\行過程中會產生的問題，一般是由于安裝的問題或選型的問題引起的，而在正常運行期間發生的問題一般是由于工作條件變化或出現新干擾源等問題引起的。所以在正常運行期間的問題一般都可以歸結為儀表抗干擾能力的問題。下面小編就簡單分析一下智能電磁流量計輸出晃動的原因及解決辦法：一、智能電磁流量計輸出晃動大體上可歸納為這幾點：1、流動本身是波動或脈動的，實質上不是電磁流量計的故障，僅如實反映流動狀況；2、管道末充滿液體或液體中含有氣泡；3、外界雜散電流等電、磁干擾；4、液體物性方面（如液體電導率不均勻或含有較多變顆粒／纖維的漿液等）的原因；5、電極材料與液體匹配不妥。二、電磁流量計檢查程序： 智能電磁流量計輸出晃動的流程：先按流程圖考急作初步調查和判斷，然后再逐項細致檢查和試排除故障。流程所列檢查順序的先后原則是：1、可經觀察或詢問了解無須作較大操作的在前，即先易后難；2、按過去現場檢修經驗，出現頻度較高而今后可以出現概率較高者在前；3、檢查本身的先后要求。若經初步調查確認足后幾項故障原因，亦可提前作細致檢查?！ z查智能電磁流量計管內液體是否沖滿，如沒有充滿，那么傳感器處于水平安裝位置或垂直安裝流動的位置應特別注意，改換到能完全沖滿的位置，如垂直安裝流動的位置。流量計檢定時對檢定用流體的要求1.檢定用流體應為單相氣體或液體,充滿試驗管道,其流動應無漩渦。2.檢定用流體應是清潔的,無可見顆粒、纖維等物質當檢定用流體為液體時的要求：(1)其介質在管道內和流量計內任一點上的壓力應高于其飽和蒸氣壓。對于容易氣化的介質,在流量計下游應有一定的背壓。推薦背壓為最高檢定溫度下檢定用液體飽和蒸氣壓力的1.25倍(2)液體中不能夾雜氣體,在每次檢定過程中,液體溫度變化應不超過±0.5℃。(3)液體的黏度應盡量與流量計實際測量液體的黏度相一致。如有差異,對流量計的影響一般應不超過流量計最大允許誤差的1/3(4)當檢定液體的黏度不能滿足被檢流量計的要求時,可按其黏度修正公式進行黏度修正(5)由于電磁流量計只能測量導電液體。其檢定用液體的電導率應在5mS/m(50uS/cm)至500mS/m(5000uS/cm))的范圍內,或根據流量計制造廠給出的技術指標確定。當檢定用流體為氣體時的要求：(1)其介質與實際使用介質的密度、黏度等物理參數相接近(2)氣體中應無游離水或油等雜質存在,粉塵等固體物的粒徑應小于5um。(3)每一次檢定過程中,介質的溫度變化應不超過±0.5℃～±1℃。其壓力波動應不超過±0.5％。當檢定用氣體為天然氣時的要求：(1)天然氣氣質應符合GB17820-2012Z類氣的要求。天然氣的相對密度為0.55~0.80。(2)在檢定過程中,氣體的組分應相對穩定.天然氣取樣按GB/T13609-2012執行,天然氣組分分析按GB/T13610-2003執行。德國VSEEF0.04流量計參數資料1.渦輪流量計的通氣和停氣要求。通氣順序:保證流量計后端的閥門處于關閉狀態;再緩慢開啟流量計前端的閥門確保升壓速度≤35kPa/S;最后緩慢開啟流量計后端的閥門，使其從小流量下運行直至調節至需要值。整個過程保持有壓啟動。停氣順序:先緩慢關閉流量計后端閥門:再緩慢關閉流量計前端閥門。2.防止長時間超量運行。超流量運行會嚴重影響使用壽命，降低計量精度導致誤差增大;(注意觀察表頭工祝流量百分比不宜長時間超百分百)瞬時流量:從瞬時流量的觀察，結合用戶當時用氣情況判斷是否有小火不走，大火超量程現象。儀表運行時流量范圍應在20%~70%之間。如果長期低限運行或高限運行都會對計量有影響:是否是用戶用氣負荷或用氣設備發生了改變.應及時解訣。3.注意溫度、壓力的數值。 根據氣態方程式： 方程式中:V。為標準狀態下的體積量.(m2);V為工作狀態下的體積量(m³);Z為工作狀態下的氣體壓縮系數。P=Pa+Pg為流量計壓力檢測點處的絕對壓力(kPa):Pa為當.地大氣壓(kPa);P為流量計壓力檢測點的表壓力(kPa);P為標準大氣壓(101.325kPa);T為標準狀態下的絕對溫度(293.15K):T為介質工況條件下的絕對溫度(273.15+t):K,為被測介質攝氏溫度(℃);F為氣體壓縮因子從公式可以看出，誤差主要集中在壓力、溫度的檢測精度兩方面.在發現流量、溫度、壓力值與實際偏差較大或示值不穩定時，或與以前經驗數值存在較大偏差時，要及時處理o(4)在日常維護中或抄表檢查時,應查看顯示儀表上是否有異常符號。如有電池符號的閃爍表示電池快沒電了，應及時更換電池;如有異常報警、異常警告的符號出現要及時發現.有助于處理和發現用戶的違規用氣行為.(5)對于有機械讀數帶修正儀的進口渦輪表,除抄取標況體積值之外,同時應該及時比對基表讀數與修正儀.上的工況流量是否一致,兩者正常情況下應該是相差不大的。(6)工藝管道檢修時應拆下流量計.然后用干凈的布把兩端包好,防止污物、鐵霄等落人流量計將渦輪葉片損壞。.(7)為保證渦輪流量計長期正常工作.應加強儀表的運行檢查.監測葉輪旋轉情況，如聲音異常應及時卸下檢查傳感器內部零件。渦輪軸承磨損嚴重或葉片打壞的，必須維修更換.并重新檢定。(8)有潤滑油或清洗液注人口的傳感器，應按要求定期注入潤滑油或清洗液。保證葉輪良好運行。在無潤滑油情況下長期連續運行勢必造成致命磨損.阻尼力增加而導致運行變慢,計量結果產生負差并且影響使用壽命;1.測量液體 孔板流量計測量液體流量時工藝管道水平安裝,差壓變送器的位置處于節流裝置下方時,取壓口應在節流裝置的水平中心軸線下偏 45°角引出,這可以消樣除由流體傳放出的氣體進入導壓管和差壓變送器(如圖8).若差壓變送器處于節流裝置的上方時,除取壓口下偏≤45°角 然后向上引導壓管外,應在導壓管的最高點裝置集器或排氣閥.(如圖9）2.測量水蒸汽 測量蒸汽流量時,安裝方式一般為差壓變送器低于,高于節流裝置兩種.(如圖 12)取壓口位置應附合上述安裝要求,并在導壓管制高點處裝上放氣閥和氣體收集器。3.測量氣體 測量介質為清潔的氣體流量時,安裝方式一般為差壓變送器高于,低于節流裝置兩種c如圖11.12)取壓口位置應符合上述安裝要求,當差壓變送器低于節流裝置時,導壓管必須向下彎至差壓變送器,并在最低處裝置放水閥和沉積器。4.測量腐蝕性液體和氣體 測量腐蝕性的液體和氣體流量時,取壓口應附合上述安裝要求,不論管道是水平安裝或垂直安裝,差壓變送器高于或低節流裝置③.測量氣體測量介質為清潔的氣體流量時,安裝方式一般為差壓變送器高于、低于節流裝置兩種(如圖11.12)取壓口位置應符合上述安裝要求,當差壓變送器低于節流裝置時,導壓管必須向下彎至差壓變送器,并在最低處裝置放水閥和沉積器。
您如果需要德國VSEEF0.04流量計參數資料的產品，請點擊右側的聯系方式聯系我們，期待您的來電
