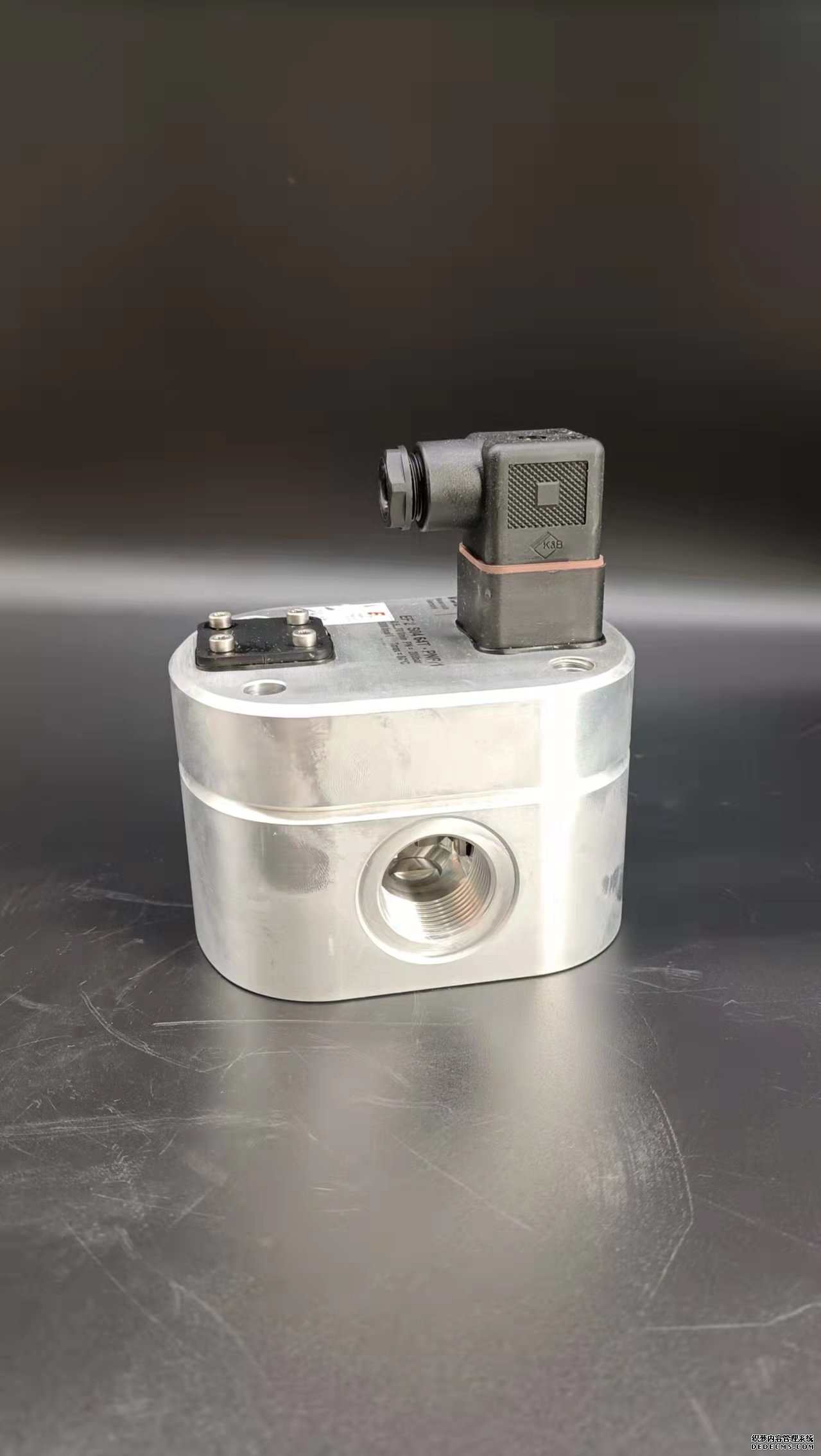

德國VSEAHM01/02/03 2/4 S/U G流量計制造廠家同時我們還經營：電磁流量計電極對測量介質的耐腐是選擇材料首先考慮的因素，其次考慮是否會產生鈍化等表面效應和所形成的噪聲。1.選擇耐腐蝕材料電磁流量計電極的耐腐蝕性要求很高.常用金屬材料有含鉬耐酸鋼Icr18Ni12Mo2Ti.哈氏合金.耐蝕鎳基合金、B、C、鈦、鉭、鉑銥合金,幾乎可覆蓋全部化學液。此外還有適用于漿液等的低噪聲電極,它們是導電橡膠電極、導電氟塑料電極和多孔性陶瓷電極或包覆這些材料的金屬電極。在原則上電極材料的選擇應從使用者借鑒該介質在其他設備的應用實際和以往的經驗來確定。有時后要做必要的實驗,如現場取液體樣品在實驗室做待用材料的腐蝕性試驗。最好的實驗是現場掛片,這是最接近實際應用條件的腐蝕性試驗,可以得出比較可靠能否適用的結論。2.避免電極表面效應電極的耐腐蝕性是選擇材料的重要因素,但有時候電極材料對被測介質有很好的耐腐蝕性,卻不一定就是適用的材料,還要避免產生電極表面效應?！　‰姌O表面效應分為表面化學反應、電化學和極化現象以及電極的觸媒作用三個方面?！　』瘜W反應效應如電極表面與被測介質接觸后,形成鈍化膜或氧化層.他們對耐腐蝕性能可能起到積極保護作用,但也有可能增加表面接觸電阻。例如鉭與水接觸就會被氧化生成絕緣層?！　τ诒苊饣驕p輕電極表面效應的介質—電極材料匹配,還沒有像腐蝕性那樣有充足的資料可查,只有一些有限經驗尚待在實踐中積累?！　‰姶帕髁坑嫿拥丨h連接在塑料管道或襯絕緣襯里金屬管道的流量傳感器兩端,他們的耐腐蝕要求比電極低,充分有一定腐蝕定期更換。通常選用耐酸鋼或哈氏合金。因體積大從經濟上考慮較少采用鉭鉑等貴重金屬。如金屬工藝管道直接與流體接觸就不需要接地環。  熱式氣體質量流量計按結構可以分為熱分布型和浸入型。熱分布型熱式流量計將傳感元件放置于管道壁,傳感元件經過加熱溫度高于流休溫度，流體流經傳感元件表面導致上下游溫度發生變化,利用上下游溫度差測量流體流量，一般用于微小流速氣體流量的測量。   熱分布型熱式流最計的T.作原理如圖1所示,傳感元件由上游熱電阻、加熱器利下游熱電阻組成,加熱器位于管道中心，使得傳感元件溫度高于壞境溫度，上游熱電阻和下游熱電阻對稱分布于加熱器的兩側。圖1中曲線1所示為管道中沒有流休流過時傳感元件的溫度分布線.相對于加熱器的上下游熱電阻溫度是對稱的。當有流體經過熱式傳感元件時,溫度分布為曲線2,顯然流體將上游部分的熱量帶給下游，導致上游溫度比下游溫度低，上下游熱電阻的溫度差△T反映了流體的流量,即△T=f(m)。當流體流速過大時，上下游熱屯陰的溫度差△7趨向于0,因此熱分布型熱式氣體質量流量計用于測量低流速氣休微小流量。氣體質量流量qm可表示為 式中:Cp-一流體介質的定壓比熱容;A一熱傳導系數;K一一儀表系數。   浸入型熱式流最計的工作原理如圖2所示，一般將兩個熱電阻置于中大管道中心,可測量中高流速流體。熱電阻通較小電流或不通電流，溫度為T;另一熱電阻經較大電流加熱,其溫度T高于氣體溫度。管道中有氣流通過時，兩者之間的溫度差為△T=Tv-T0氣體質量流量qm與加熱電路功率P、溫度差△T的關系式為   式中:E一系數與流體介質物性參數有關;D一與流體流動有關的常數。   如果保持加熱電路功率P恒定，這種測量方法為恒功率法;如果保持溫度差△T恒定，這種測量方法為恒溫差法，兩種方法有各自的優缺點，使用時據具體環境和需要而定。目前較普遍的是采用恒溫差法,由于需要不同的應用領域,恒溫差法已不適用于某些場.合的測量，因此恒功率法應用領域越來越廣泛。恒溫差法的基本原理是流體流過加熱的熱電阻表面使得熱電阻表面的溫度降低，熱電阻的阻值變小。反饋電路自動進行處理,通過熱電阻的加熱電流變大從而使得熱電阻溫度升高,即可使得熱電阻與流體溫度差恒定。通過測量傳感電路的輸出電流或輸出電壓便可獲得流量值。恒功率法的基本原理是加熱功率為恒定值,管道內沒有流體流過時溫度差△7最大,當流體流過熱電阻表面時熱電阻與流體溫度差變小,通過測量△T便可得到流體流量。  由于孔板流量計有多個測量單元，影響其測量準確度的因素很多(如孔板的加工誤差，安裝誤差、計量軟件的計算誤差等)。此外,在現有工況條件下，由于介質中的雜質對孔板有一定的沖擊腐蝕作用，易造成差壓變送器產生零點漂移，特別是當天然氣處理效果不理想時,對計量的影響更大。因此,節流裝置和差壓變送器的使用維護是一個重點。應在下面的實際運行中加以注意:(1)當天然氣處理效果不理想時，在孔板上游端面會沉積臟物。不僅會降低孔板的使用壽命,還會造成較大的計量偏差。(2)變送器導壓管的作用是將孔板前后的壓力信號引入差壓,測量出差壓值參.與流量計算,上下游導壓管帶液會使差壓偏小(大),造成流量偏小(大)。在冬季,導壓管凍堵現象較常見,如果流量值出現大的起伏,很可能是導壓管帶液或凍堵了。(3)孔板膠圈變形。由于孔板膠圈在清油的浸泡下容易變形(這種情況在夏季尤為突出)，因此在.天然氣處理裝置停運的情況下,要注意檢查膠圈變形的情況,-旦孔,板松動應立即更換,不然不僅會因膠圈泄漏造成較大的計量誤差,還會出現孔板脫落難以取出.必須停產維修的局面。(4)當天然氣處理不干凈時,其中的粉塵、水化物等對孔板有很強的沖刷腐蝕作用,會在孔板表面形成麻點,使直角邊變鈍，因此,孔板應經常檢查更換,否則準確度會降低。(5)差壓變送器零點漂移除了與儀表本身的穩定性有關外，,導壓.管帶液也會造成很大的影響。由于孔板流量計的流量和差壓值成開方關系,差壓變送器的零點出現正負漂移會直接造成積算流量偏大或偏小。(6)流量計算機中一些關鍵參數輸入不正確或更新不及時。比.如,孔板開孔直徑是以平方的形式出現的,由于孔板開孔直徑會隨季節和運行時間發生變化,一-定要定期測量孔板的開孔直徑，并在流量計算機中及時更新。  天然氣組分變化不僅影響相對密度,還影響超壓縮系數。對于沒有在線色譜儀的計量系統,,在組分變化不大的情況下流量計算機中一般每周輸入-周天然氣組分的平均值，但在天然氣組分變化很大的情況下，每天都要對天然氣組分進行化驗.更新。2提高天然氣計量準確度的應對措施(1)定期清洗檢查孔板。比如孔板流量計光潔度直角邊銳利度、膠圈變形情況、孔板開孔直徑等。在正常的生產情況下。每月清洗檢查-次,在出現不正常的情況下,視情況加密檢查次數。(2)對流量計前過濾器每兩小時排污一次,每月清洗過濾器芯--次。(3)正確輸入計量參數并及時更新.按時校驗變送器零點。另外,在氣量波動較大的情況下,及時調節差壓變送器量程,使測量值盡量在量程的1/3-2/3之間，以保證測量準確度。在測量值超出變送器最大、最小量程范圍時，要考慮更換合適孔徑的孔板。智能電磁流量計測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。只有當滿管時才能獲得準確的測量，避免以下安裝位置：1.管道高點安裝（易聚集氣泡）2.直接安裝在一根向下的管線的敞開出口前。3.智能電磁流量計注意不要在泵的入口側安裝流量管,以避免抽壓而造成的對流量管襯里的破壞.當使用往復、橫膈膜或柱塞泵時需要在安裝脈沖節氣閥.4.當向下管道長度超過5m時，在傳感器后安裝一個虹吸管或一個放氣閥。以避免低壓而可能造成的對測量管襯里的破壞。保證滿管，減少含氣量?！　“惭b方位通常分為垂直安裝和水平安裝：　　安裝方位：適宜的方位可幫助避免氣體的累積和測量管內的殘渣存積?！　〈怪卑惭b；這種方位對易自排空管道系統很理想，并可不加空管檢測電極?！　∷桨惭b：測量電極平面必須水平，這樣可以防止由于夾帶的氣泡而產生的電極短時間絕緣。注意：空管檢測功能僅當測量裝置為水平安裝及變送器外殼向上時能正確工作。如果振動非常劇烈，應將傳感器和變送器分開安裝?！　』?，支撐：如果公稱直徑為DN≥350，在能忍受足夠負載的基座上安裝變送器。注意不允許利用外框承住傳感器的重量。這會使外框變形并破壞內部勵磁線圈。如果可能，安裝傳感器避免例如閥門，三通，彎頭等組件?！　”ＷC以下所需的進口和出口直管段以確保測量精度：入口長度>10×DN出口長度>5×DN傳感器及變送器接地傳感器處于管道中心位置　　智能電磁流量計接地：傳感器及介質必須有相同的電勢用來保證測量精度及避免電極地腐蝕破壞。等電勢通過在傳感器內裝地參考電極保證。如果介質在無襯里并接地地金屬管中流動，它可通過連接到變送器外殼而滿足接地要求。對于分離型地接地同上一樣。1.Modbus通訊協議概述   Modbus協議是應用于金屬管浮子流量計電子控制器上的一種通用協議。通過此協議，控制器相互之間控制器經由網絡(例如以太網)和其他設備之間可以通信。它已經成為一通用工業標準。有了它,不同廠商生產的控制設備可以連成工業網絡,進行集中監控,減少了人力成本，提高了生產效率。  Modbus協議采用主從工作方式，允許一臺主機和多臺從機通信,每臺從機地址由用戶設定，地址范圍為1~255。通信采用命令,應答方式，每一-種命:令幀都對應一-個應答幀。命令幀由主機發出，所有從機都將收到報文,但只有被尋址的從機才會響應命令,返回相應的應答幀。如果命令幀中尋址地址為0,則視為全局廣播,所有從機把它當一條命令執行,不返回應答幀。 2.Modbus網絡通訊傳輸模式   Modbus網絡通訊可以設置為兩種傳輸模式:ASCII模式或RTU(RenoteTeminalUnit)模式。筆者介紹的流量計采用的是RTU模式。RTU模式主要優點是:在同樣的波特率下可比ASCII方式傳送更多的數據。 RTU模式中字節的格式如下: 編碼系統:8位二進制，十六進制0-9,A-F。 數據位:1個起始位;8個數據位;奇/偶校驗時1個停止位,無奇偶校驗時2個停止位。 錯誤校驗區:循環冗余校驗(CRC)。 開始和終止都需要至少35個字符時間的停頓間隔。 3.Modbus功能碼   Modbus定義的功能代碼范圍為1~127,不同功能的設備往往只使用其中的一部分。在主機要求傳輸中,功能代碼告訴從機要執行一一個什么動作。在從機響應傳輸中，如果從機發送的功能代碼與主機發送的功能代碼相同,則表明從機已執行所要求的功能;如果不同則表明從機沒有執行所要求的功能，返回了一個錯誤信息。   金屬管浮子流量計設計在通訊過程中用03H(讀取內部寄存內容和10H（刷新多個寄存器內容）兩個功能。德國VSEAHM01/02/03 2/4 S/U G流量計制造廠家1、電磁流量計傳感器外殼未接地出現的誤差。一般情況下，傳感器都是在金屬管道上進行安裝，并且金屬管道都是在地下，很多人因此認為對于儀表的外殼就不需要再做接地處理了。但是，這么操作卻是忽略了兩個重要問題:一方面是金屬管道都做了防腐蝕處理，金屬管道與地不能大面積接觸;二是傳感器一般都由膠皮墊連接著法蘭而與金屬管道分隔開，所以造成了傳感器的接地電阻大大增加，影響了流量計的測量結果，進而形成了誤差。另外，由于電動勢檢測一般均為幾毫伏左右，這也容易造成雜散電流對檢測結果的影響。 2、干擾環境下的輸出信號誤差分析。對于一般的電磁流量計來說，傳感器即電極與轉換器之間的連接電纜應做到盡可能短。因為傳送信號的電纜過長，電纜本身的分布電容造成的負載效應就會引起較大的測量誤差，同時也對信號受到干擾的幾率大大增加。在測量時，還要注意到走線方面，務必做到信號線與電源線分開走線，這樣就能防止產生“寄生電容”的干擾。目前很多場合已經用上了數字輸出儀表，以求獲得最為準確的測量數據。 3、強電、強磁環境下的誤差分析。流量計工作環境方面，要注意盡可能地與強電、強磁等設備的距離遠一些。由于電磁流量計在接地后，其周邊的附近如果也有一些其他的強電、強磁等設備也在接地，會造成流量計產生接地壓降，使電磁流量計接地電位變化，進而對測量結果形成誤差。另外，流量計如果是在非常強的磁場下工作，比如變壓器等強電磁設備附近使用，周邊磁場環境的強度超過電磁流量計電磁兼容的幅度時，會對測量結果的準確性造成很大的影響。1.量程選擇.當使用低量程的流量計時,儀表讀數偏差會增加,而使用滿量程時,若參數值波動較大,則會使測量值偏低。2.差壓計零位,靜壓漂移,隨環境改變示值超差。3.差壓計讀數誤差的影響因素有：(1)雙波紋管差壓計安裝時其傾斜度超標或安裝不牢靠。(2)存在靜壓零位誤差。(3)波紋管受腐蝕或泄漏。(4)四連桿機構摩擦過大。(5)記錄筆在卡片上壓得過緊,墨水管緊使筆尖不能正常工作。(6)差壓計存在不規則的校驗特性,且為不可修正,或可能存在校準誤差。(7)記錄曲線為人為手動補描。(8)記錄卡片不規范,存在偏心引起流量計誤差。(9)時鐘走時不準。1）測量電磁流量計勵磁線圈的電阻值，以確定勵磁線圈是否有匝間短路（線路編號“7”和“8”之間的電阻），電阻值應在30歐姆之間和170歐姆。如果電阻與工廠記錄相同，則認為線圈良好，并且不間接評估電磁流量計傳感器的磁場強度。2）測量勵磁線圈對地的絕緣電阻（測量編號“1”和“7”或“8”），以確定傳感器是否潮濕，電阻值應大于20兆歐。3）測量電極和液體之間的接觸電阻（測量數字“1”和“2”和“1”和“3”），并間接評估電極和襯里層表面的一般狀況。如果電極表面和背襯層附著到沉積層，則沉積層是導電的還是絕緣的。它們之間的電阻應在1千歐和1兆歐之間，線號“1”和“2”以及“1”和“3”的電阻值應大致對稱。4）關閉管道上的閥門，當電磁流量計充滿液體且液體不流動時，檢查整個機器的零點。根據需要進行適當調整。5）檢查信號線和激勵線各芯線的絕緣電阻，檢查屏蔽層是否完好。6）使用GS8校準儀測試電磁流量計轉換器的輸出電流。當給定零流量時，輸出電流應為：4.00 mA；當給定100%流量時，輸出電流應為：20.00 mA。輸出電流值的誤差應優于1.5%。7）測試勵磁電流值（轉換器端子“7”和“8”之間），正負勵磁電流應在規定范圍內，約為137（5%）mA。嚴格按標準規定使用、維護,其中孔板流量計與差壓變送器及連接部分引壓管線是使用、維護的重點。工作中常遇到不易發現的問題分析及解決方法如下。(1)當孔板損傷或入口銳利度改變,會使孔板上下游產生的差壓減少,這時流量計計算結果比實際流量偏小，即流出系數發生變化,測量不確定度將超過標準給出的估算值。解決方法:①按標準對流出系數進行修正或更換孔板，此時新孔板的直徑比應略大于舊孔板;②若暫無新孔板更換,應按國家標準對流出系數C進行孔板銳利度修正。(2)孔板變形時,應更換,新孔板的直徑比應小于舊孔板。(3)使用中的節流裝置應按照國家標準GB/T21446--2008要求定期清洗、檢查,當發現測量直管段內表壁有明顯沖刷、腐蝕、結垢時應及時更換新的測量管段,否則一般情況下會使孔板流量計計量偏低。若暫無新測量管更換,應對流出系數C按標準進行粗糙度修正。(4)為防止取壓開關對差壓信號的節流,應將針型閥取壓開關改為與導壓管相同通徑的球型閥。(5)壓力變送器、差壓變送器準確度要求優于1級,將使用范圍控制在量程的1/4~3/4，并盡量使工作點附近示值誤差最小。當差壓變送器工作在量程的20%以下時,應改變差壓變送器量程或更換孔板。(6)儀表嚴格周期檢定。注意儀表零位漂移,定期校準,采用零位漂移小的儀表;為防止靜壓誤差，采用靜壓誤差小的變送器,如EJA變送器。(7)孔板上下游應使用零泄漏軌道球閥。(8)孔板流量計操作人員要做好系統檢修,注意平衡閥內漏及導壓管漏氣.堵塞問題。為了適應儀表網絡化的發展方向,在系統設計時我們要根據實際需要為電磁流量計配備合適的通信接口.在當今單片機系統的通信中,RS232和RS485標準總線應用最為廣泛,技術也最為成熟.RS232用來連接兩臺計算機(微處理器)之間的串口通信,當我們需要一個更長的距離或者比RS232更快的速度下進行傳輸的時候,RS485就是一個很好的解決辦法.另外,RS485連接不限于僅僅連接兩臺設備.根據距離,比特率和接口芯片,我們可以用單一導線連接最多256個節點.為了使電磁流量計的應用范圍更加廣泛,我們選用RS485標準總線來實現儀表和外部系統的通信.　　RS485是雙向、半雙工通信協議,允許多個驅動器和接收器掛接在總線上,其中每個驅動器都能夠脫離總線.該規范滿足所有RS422的要求,而且比RS422穩定性更強.具有更高的接收器輸入阻抗和更寬的共模范圍(-7V至+12V).　　接收器輸入靈敏度為士200mV,這就意味著若要識別符號或間隔狀態,接收端電壓必須高于+200mV或低于-200mV.最小接收器輸入阻抗為12k,驅動器輸出電壓為±1.5V(最小值)、+5V(最大值).　　驅動器能夠驅動32個單位負載,即允許總線上并聯32個12k的接收器.對于輸入阻抗更高的接收器,一條總線上允許連接的單位負載數也較高.RS485接收器可隨意組合,連接至同一總線,但要保證這些電路的實際并聯阻抗不高于32個單位負載(375).　　采用典型的24AWG雙絞線時,驅動器負載阻抗的最大值為54,即32個單位負載并聯2個120終端匹配電阻.RS485已經成為POS、工業以及電信應用中的最佳選擇.較寬的共模范圍可實現長電纜、嘈雜環境(如工廠車間)下的數據傳輸.更高的接收器輸入阻抗還允許總線上掛接更多器件.　　因RS485接口具有良好的抗噪聲干擾性,長的傳輸距離和多站能力等上述優點就使其成為首選的串行接口.因為RS485接口組成的半雙工網絡一般只需二根連線,所以RS485接口均采用屏蔽雙絞線傳輸.RS485接口連接器采用DB-9的9芯插頭座,與智能終端RS485接口采用DB.9(孔),與鍵盤連接的鍵盤接口RS485采用DB.9(針).　　通信接口電路如圖3.13所示,我們選用MAX485作為系統的通信接口芯片.MAX485是MAXIM公司推出的支持RS485協議的低功耗收發器,它的驅動器擺率不受限制,可以實現最高2.5Mbps的傳輸速率.它是用于RS．485通信的半雙工低功率收發器件,包含一個驅動器和一個接收器,具有輸入接收器和輸出驅動器使能管腳.使用一個半雙工連接的難點就是控制每個驅動器在什么時候被啟用,或者處于激活狀態.當一個驅動器在傳輸的時候,必須直到它完成傳輸都保持被啟用狀態,然后在一個應答節點開始響應之前切換到禁用狀態.MAX485的控制端RE和DE短接,這樣用一個信號可以控制兩種狀態：接收和發送.RE和DE為“l”時,發送端接通,數據經DI腳后,變成傳送的信號送到傳輸線.RE和DE為“0”時傳輸線上的信號經MAX485,當處于發送狀態時,數據信號經發送端DI,在輸出端A和B上交替出現高電平：當處于接收狀態時,A和B上交替的高電平信號經MAX485轉換成高低電平信號經RO輸出.在電磁流量計傳輸過程中,交替的高電平保證通信傳輸回路中始終有電流,能實現可靠通信.德國VSEAHM01/02/03 2/4 S/U G流量計制造廠家1.煤漿的磨損大,所以電磁流量計采用耐磨的ETFE襯里”的觀點不準確,ETFE主要解決了與金屬的附著問題。雖然ETFE的原料便宜，但其目前的處理工藝復雜,用它來制作襯里,成本比PFA還高,且沒有表征ETFE的.耐磨性優于PTFE的佐證。2.采用低噪聲電極,所以波動小”的觀點不準確。電極的形狀的確與噪聲大小相關。由于原進口流量計的電極在某煤化I企業有結垢現象,經常需要把流量計拆下來用晶相砂紙打磨電極,而上海威爾泰采用自清潔電極(即尖狀電極),有效地解決了結垢問題。實際應用表明,雖然采用自清潔電極流量計的平穩性比采用球面電極的平穩性稍差,但也沒有出現過異常波動。所以,我們認為,在解決煤槳流量輸出異常波動方面,低噪聲電極并非關鍵技術。3.原進口流量計安裝要求低，‘前5D后2D'就行”的觀點不準確。在實驗室標定時,要求直管段比較長(達到10D);在應用中,-般“前5D后3D”就足夠了,這并非僅僅適用于進口流量計。如果縮徑,直管段要求還可以進一步減小。另外,現階段的煤漿流量計,基本沒有投閉環控制的,對于精度的要求不是很高,關鍵是保證安全連鎖處于有效狀態,以避免異常波動引起誤跳車。4.原進口流量計流速大小對流量的影響很小，適用0.3m/s的流速"的觀點不準確。這種說法有很大的誤導作用。實際應用經驗表明,當流速較低時,尤其是當流速低于0.5m/s時,煤漿流量計容易波動。因此,這種觀點不準確。5.單純縮徑"的觀點不準確。我們曾經把管道縮徑,安裝較小口徑的流量計,實際使用效果卻不如采用本文所提的方案。一方面，由于涉及管道改造、高壓法蘭以及壓力容器級別的焊接,綜合成本也不低;另一方面在管道上縮徑,小口徑長度會遠大于在電磁流量計上縮徑，導致壓損增大,再加.上轉換器未替換,很多結果不可預知。6.原進口流量計因為業績多，所以風險小”的觀點不準確。業績多和業績好是兩個概念,二者沒有因果聯系。由于歷史的原因，原進口流量計市場占有率比較高,好的業績雖然多,但差的業績也有。一旦波動引起誤跳車，損失是很大的。據不完全統計,因為煤漿流量計波動引起誤跳車,200000t甲醇生產線一次損失約為300000元;600000t甲醇生產線，誤跳車一次的損失約為800000元。這也是質量好的煤漿流量計價格居高不下的原因之一。我們曾經使用兩種品牌的進口流量計,八個月就壞的情況也出現過,-年壞三套的情況也發生過。環形孔板流量計適用于各種流體(氣體,蒸汽,液體)介質,它除了具有標準孔板的結構簡單,牢固,安裝使用方便等特點以外,還具有以下優點：1.更適合測量飽和蒸汽,過熱蒸汽以及煤氣,冷卻水等臟污流體.2.更容易適應高溫,高壓流體的流量測量.3.比圓缺孔板,偏心孔板工作更可靠,測量更精確.4.以較低的成本制成耐腐蝕型,測量腐蝕性流體的流量.5.由于本產品外部形狀簡單,容易制成夾套保濕型在夾套內通蒸汽,可以防止被測流體(如重油,渣油等)在測量管段內凝結或粘附;通以冷卻液,可防止易汽化的液體在流經測流板時形成汽液兩相流.6.采用均壓環結構,減少了測量誤差來源引至差壓變送器的是在測流板上,下游處取壓管橫截面的靜壓平均值,減弱了上游局部阻力形成的速度分布畸變對精度的影響，實際精度更接近基本精度.7.要求較低的前后直管段8.采用一體型結構形式,減少管線敷設.9.采用帶遠傳膜盒的差壓變送器,可以測量諸如煤粉,渣油等臟污液體的流量.工作原理:環形孔板流量計和普通的標準孔板一樣,依據的基本原理是流體連續性方程和伯努利方程. 把環形孔板安裝在圓管中,當液體流經節流裝置時,其上,下游側之間就會產生壓力差.連接方式:法蘭連接和焊接連接.電磁流量計電極對測量介質的耐腐是選擇材料首先考慮的因素，其次考慮是否會產生鈍化等表面效應和所形成的噪聲。1.選擇耐腐蝕材料電磁流量計電極的耐腐蝕性要求很高.常用金屬材料有含鉬耐酸鋼Icr18Ni12Mo2Ti.哈氏合金.耐蝕鎳基合金、B、C、鈦、鉭、鉑銥合金,幾乎可覆蓋全部化學液。此外還有適用于漿液等的低噪聲電極,它們是導電橡膠電極、導電氟塑料電極和多孔性陶瓷電極或包覆這些材料的金屬電極。在原則上電極材料的選擇應從使用者借鑒該介質在其他設備的應用實際和以往的經驗來確定。有時后要做必要的實驗,如現場取液體樣品在實驗室做待用材料的腐蝕性試驗。最好的實驗是現場掛片,這是最接近實際應用條件的腐蝕性試驗,可以得出比較可靠能否適用的結論。2.避免電極表面效應電極的耐腐蝕性是選擇材料的重要因素,但有時候電極材料對被測介質有很好的耐腐蝕性,卻不一定就是適用的材料,還要避免產生電極表面效應?！　‰姌O表面效應分為表面化學反應、電化學和極化現象以及電極的觸媒作用三個方面?！　』瘜W反應效應如電極表面與被測介質接觸后,形成鈍化膜或氧化層.他們對耐腐蝕性能可能起到積極保護作用,但也有可能增加表面接觸電阻。例如鉭與水接觸就會被氧化生成絕緣層?！　τ诒苊饣驕p輕電極表面效應的介質—電極材料匹配,還沒有像腐蝕性那樣有充足的資料可查,只有一些有限經驗尚待在實踐中積累?！　‰姶帕髁坑嫿拥丨h連接在塑料管道或襯絕緣襯里金屬管道的流量傳感器兩端,他們的耐腐蝕要求比電極低,充分有一定腐蝕定期更換。通常選用耐酸鋼或哈氏合金。因體積大從經濟上考慮較少采用鉭鉑等貴重金屬。如金屬工藝管道直接與流體接觸就不需要接地環。渦街流量計至少保證流量計前15倍管徑，流量計后5倍管徑。如流量計前有彎頭，縮進，擴大等干擾源，則需保證流量計前30–40倍的管徑，流量計后6倍管徑。流量計應安裝于調節閥，壓力或溫度傳感器的上游?！　u街流量計主要用于哪些介質流量測量：如氣體、液體、蒸氣等多種介質。利用在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。常見問題主要有指示長期不準;始終無指示;指示大范圍波動，無法讀數;指示不回零;小流量時無指示;大流量時指示還可以，小流量時指示不準;流量變化時指示變化跟不上;儀表K系數無法確定，多處資料均不一致?？偨Y引起這些問題的主要原因，主要涉及到以下方面選型方面的問題?！　u街流量計技術指標的提高是行業發展的追求，如測量范圍，電阻從超導到1014Ω，溫度從接近絕對零度到1010℃。如測量準確度，時間測量從30萬年不差1秒提高到600萬年不差1秒。追求高穩定性和高可靠性隨著儀器儀表和測控系統應用領域的不斷擴大，可靠性技術在航天航空、電力、冶金、石油化工等大型工程和工業生產中起到維護正常工作的重要作用?！　”Ｕ犀F場儀器儀表的測控系統正常工作的渦街流量計也要求高穩定性和高可靠性。因為新材料的出現和各種加工技術的發展，現代的可靠性按平均無故障時間與10年前相比提高了3倍?！　u街流量計熱敏檢測元件靈敏度高，適用于溫度(<350℃)和較低密度的氣體測量，但因熱敏電阻用玻璃封裝，較脆弱，敞易受流體中的污物、有害物質及顆粒物的影響，所以被測介質還應足清潔的液體或氣體。
