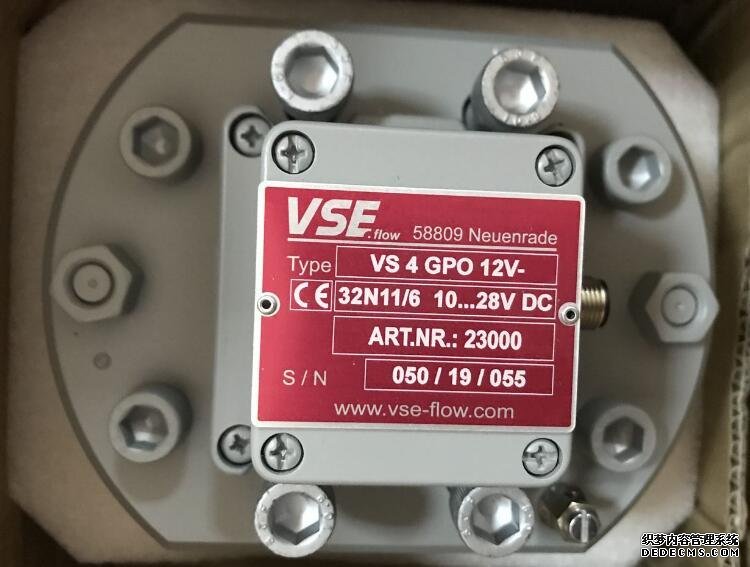

德國VSEAPE流量計選型樣冊同時我們還經營：由金屬管浮子流量計的工作原理我們知道：流體的流量與浮子在錐管中的高度有關，因此要實現對流量的測量，實際上取決于對浮子位置的測量?！　”驹O計中采用美國公司生產的非接觸式角位移磁阻傳感器HMC1501代替傳統的接觸式角度傳感器，HMC1501可以測量從磁鐵發出的磁場的方向角?！　≡O計中將一條形磁鐵置于磁阻傳感器上方，令磁阻傳感器與錐管間距離為L，傳感器距錐管底部高度為H，如圖2.3所示?！　‘敻∽游挥诟叨菻處時，小磁鐵的轉角為0。當流量變化時，浮子上下移動，其內嵌磁鋼也隨之上下移動，此時，置于磁阻傳感器正上方的條形磁鐵受到磁場作用發生轉動，如圖2.4，轉動的角度即與浮子位置有關?！　∮缮蠄D可見當磁鐵轉過角度為θ時，金屬管浮子流量計浮子在錐管中的位置h=H+Ltgθ，則根據式1.9可得：1.從經濟方面考慮購置流量計的費用　　購置流量計時應比較不同類型流量計對整個測量系統經濟的影響.例如,范圍度小的流量計比范圍度寬的流量計在相同測量范圍下,需要多臺流量計并聯和多條管線才能覆蓋,因此除流量計外還需增加許多輔助設備(如閥門、管線附件等).雖然表面上看流量計費用少了,但是其他費用則增加了,兩者加起來也許并不合算.例如,安裝孔板流量計加上差壓計的費用相對便宜,但組成測量回路包括孔板的固定附件等其他費用,可能超過基本件費用很多.2.安裝費用　　在購置流量計時,不僅要考慮流量計的購置費,還需考慮其他費用,如附件購置費、安裝調試費、維護和定期檢測費、 運行費和備用件費.例如,許多流量計使用時應配備比較長的上游直管段以保證其測量性能.因此,正確的安裝需要額外布置管道或備有旁路管道作定期維護.所以安裝費應多方面考慮,例如,還應包括運行所需的截止閥、過濾器等輔助費用等.3.運行費用　　流量計運行費用主要是工作時能量消耗,包括電動儀表內部電力消耗或氣動儀表的氣源耗能以及在測量過程中推動流體通過儀表所消耗的能量,亦即克服儀表因測量產生壓力損失的泵送能耗費等.比如差壓式流量計產生的差壓,很大一部分不可恢復； 容積式流量計和渦輪流量計也具有相當阻力.只有全通道、無阻礙的電磁流量計和超聲流量計此費用基本為零.插入式流量計由于用于大管徑阻塞比小,其壓力損失亦可忽略.據測算,管徑為lOOmm的差壓式孔板流量計1年泵送能耗費與流量計購置費相當, 如果換用電磁流量計,其購置費僅相當于4年多差壓式孔板流量計的能耗費.可想而知,管徑越大,泵送能耗費占總費用的比例越高.一般認為超過5000mm的流量計應盡可能選用低壓損和無壓損的流量計.例如,供水工程通常采用低壓損的文丘里管等差壓式傳統流量計,而極少用孔板,現在則更新為電磁流量計和超聲流量計.4.檢測費用　　檢測費用應根據流量計的檢定周期決定.一般用于貿易結算的原油或成品油的檢測,常在現場設置標準體積管對流量計進行在線檢定.5.維護費用和備用件費用等　　維護費用為流量計投入使用后保持測量系統正常工作所需費用,主要包括維護費和備用件費.有運動部件的流量計需進行較多維護工作,如定期調換易磨損軸承、軸、轉輪、傳動齒輪等；沒有運動部件的流量計也需進行檢視,如最普通的用幾何測量法檢查差壓式流量計.備用件費用會隨著流量計性能提高的程度而增加.選用流量計時應考慮同時增加備用件的購置費用,尤其是從國外進口的流量計,有時常會因易損備件的購置問題而替換整臺流量計.1.只要滿足流量計的使用條件(包括.流體的流動特性.介質特性.操作過程及流量范圍)與檢定時相一致，便會得到與流量計檢定精度等量的使用精度。這就要求流量計的使用與檢定的流體的流動特性(流量計進口的速度分布)相同;流體的物理性質(密度等)也相同;檢定過程相同，并且在流量計的檢定流量范圍內使用儀表常數，那么在對介質密度壓力修正后。其使用精度便等同于其檢定精度。2.若流量計的使用與檢定條件滿足上述相同性原則，并且流量計在檢定流量范圍內定點使用時(使用其檢定流量下的儀表系數的平均值).則流量計的使用精度將會大大優于其檢定精度。3.若流量計在檢定該范圍內實際使用時，可用特性方程。即依據檢定中得到的各個流量下的平均儀表系數與流量Q的對應關系,借助最小二乘法原理，直線擬合得到K1=aq+b,用擬合后的K1代替儀表常數k,也可提高流量計的使用精度。1.節能效果好  彎管流量計因其獨特的測量原理,沒有其他流量計必須具備的節流件或插入件,最大限度地減低了因計量檢測器具帶來的流體在管道內的壓力損失,減少了加壓設備的投入和加壓設備的電能消耗。由于孔板流量計是利用對流體節流裝置施行節.流產生的差壓來測量流體流量,流體在孔板上存在壓力損失,因此使用時為了保證孔板流量計的測量精度,在選定孔板流量計的工作壓差時都取高壓差值。通常情況下，該節流壓力損失(稱為不可恢復壓力損失)可達孔板運行流量下產生壓差值的30%～70% (與孔板的β值有關)?？装辶髁坑媺毫p失等損耗量用見表1。2.設備使用狀況較好  冶金工業煤氣中，含有大量的粉塵、水、焦油和萘,使很多流量測量計量設備不能正常工作。彎管流量計的特殊結構和導壓管上的三通閥可在正常工作狀態下清除傳感器的堵塞附著物,實用便利,在現場試用4年來從未發生堵塞現象。3.彎管流量計結構簡單  彎管流量計的彎管傳感器,是一個90的標準彎管,內部沒有任何節流件和插入件,是測量元件中最為簡單實用的測量件。隨著機械加工業的快速發展和高精度數控機床用于機械加工業,彎管流量傳感器的加工精度不斷提高,質量越來越好。 彎管流量計的直管段要求前5D,后2D,孔板流量計的直管段要求前10D,后5D。彎管流量計的重復性好,可達0.2%。4.彎管流量計適應性強,量程范圍寬  彎管流量計在高溫、高壓、沖擊、振動、潮濕、粉塵等惡劣環境條件下,優于孔板流量計,震動和沖擊對彎管流量傳感器的正常工作幾乎沒有影響,高溫、高壓對彎管流量計來說只要采用與工藝管道相同的材質,就可以解決。  彎管流量傳感器的幾何尺寸幾乎沒有限制,管徑的大小從幾十毫米到2n以上,只要彎管的彎徑比符合規定要求,都可以做為傳感器進行流量測量。  彎管流量計的設計特點最適合在高溫、高壓狀態下(高溫蒸汽、高溫水)的流量計量,可降低能源損耗,降低壓力損失,提高供熱效率。彎管流量計的量程比可達10: 1,孔板流量計的量程比一般為35: 1.5.彎管流量傳感器的耐磨性好  因彎管流量傳感器的特殊結構,內部沒有任何節流件和插入件,固彎管流量傳感器幾乎不存在磨損,是保證彎管流量計長期運行精度不變的重要條件?？装辶髁坑嬋肟谶吘壖怃J度對磨損十分敏感,只要有微量的磨損,就會直接影響到測量精度,在氣體的長期高度沖刷下,也會使孔板開孔直角入口的邊緣很快鈍化,使測量精度系統發生變化造成誤差。6.彎管流量計安裝方便,維護量小  彎管流量計具有良好的耐磨性,長期運行的穩定性和可在線進行清污等特點,可采用直接焊接的方法進行安裝,避免了流量測量裝置現場跑、冒、滴、漏,令人頭痛的問題,降低了安裝費用。  由于彎管流量計一次測量件長期運行無磨損件,大大降低了維護費用,幾乎是免維護,一般可達到被測氣體管道的使用壽命。  孔板流量計的插入件和節流件容易堵塞,附著臟物,影響測量準確性。為保證孔板流量計的測量精度,必須經常進行拆除檢查清污,這樣頻繁的拆裝、檢查、清污維修,在連續作業的冶金企業難以做到,特別是對在較大管道上的孔板流量計就更難以做到,可見在工業煤氣計量中具有多種不確定因素影響測量誤差。7.彎管流量計不易凍管  孔板流量計的結構、工作原理達到的測量精度,節流件起到了決定性的作用。節流件對氣體在管道的流動具有非常大的阻力,一般只能利用輸氣管道.截面的1/3,大量潮濕含水的氣體在節流件截面上形成了大量的水珠,遇冷后結霜、結凍堵管。為解決煤氣供應的凍管問題,必須給每套孔板加裝保溫伴.熱裝置,來保證新疆地區5個月的冬季運行。表2為孔板流量計運行費用。  彎管流量計由于特殊結構和安裝的多樣性(水平轉水平,水平轉垂直向下，垂直向下轉水平,垂直直管,水平直管等安裝方式,見圖3),可以有效防止煤氣計量中凍管的發生，節省熱能源和運行費用。1、渦街流量計的測量范圍較大,一般10:1,但測量下限受許多因素限制:Re>10000是渦街流量計工作的最基本條件,除此以外,它還受旋渦能量的限制,介質流速較低,則旋渦的強度、旋轉速度也低,難以引起傳感元件產生響應信號,旋渦頻率f也小,還會使信號處理發生困難。測量上限則受傳感器的頻率響應(如磁敏式一般不超過400Hz)和電路的頻率限制,因此設計時一定要對流速范圍進行計算、核算,根據流體的流速進行選擇。使用現場環境條件復雜,選型時除注意環境溫度、濕度、氣氛等條件外,還要考慮電磁干擾。在強干擾如高壓輸電電站、大型整流所等場合,磁敏式、壓電應力等儀表不能正常工作或不能準確測量。2、振動也是該類儀表的一大勁敵。因此在使用時注意避免機械振動,尤其是管道的橫向振動(垂直于管道軸線又垂直旋渦發生體軸線的振動),這種影響在流量計結構設計上是無法抑制和消除的。由于渦街信號對流場影響同樣敏感,故直管段長度不能保證穩定渦街所必要的流動條件時,是不宜選用的。即使是抗振性較強的電容式、超聲波式,保證流體為充分發展的單向流,也是不可忽略的。3、介質溫度對渦街流量計的使用性能也有很大的影響。如壓力應力式渦街流量計不能長期使用在300℃狀態下,因其絕緣阻抗會由常溫下的10MΩ~100MΩ急降至1MΩ~10KΩ,輸出信號也變小,導致測量特性惡化,對此宜選用磁敏式或電容式結構。在測量系統中,傳感器與轉換器宜采用分離安裝方式,以免長期高溫影響儀表可靠性和使用壽命。渦街流量計是一種比較新型的流量計,處于發展階段,還不很成熟,如果選擇不當,性能也不能很好發揮。只有經過合理選型、正確安裝后,還需要在使用過程中認真定期維護,不斷積累經驗,提高對系統故障的預見性以及判斷、處理問題的能力,從而達到令人滿意的效果。德國VSEAPE流量計選型樣冊金屬轉子流量計適用于小流量、低雷諾數的介質流量測量，具備現場指示或電遠傳功能，遠傳輸出為標準的4～20mA信號?？梢耘渲孟尬婚_關，控制報警。該儀表具有結構合理，使用維護方便，壓力損失小?！　∞D子流量計是一種采用改變流量面積原理的流量計。當管道內流體在流動中遇到流體時，流體在堵塞前后會形成壓差，壓差的大小與堵塞流體時的流動面積和流速有關，利用這種壓差促使活動塊體材料隨流量變化，改變流動面積，使堵塞前后的壓差保持不變，當堵塞材料的位置與流量有關時，由此可以獲取到流速，然后得到流量值。金屬轉子流量計的優點：1、全金屬結構設計，堅固可靠，耐高溫、高壓、耐腐蝕、使用壽命長。2、行程短，總高250毫米，安裝方便，維修小?！?、機械指針表示瞬時流動，液晶顯示瞬時、累積流動，還可輸出脈沖、輸出報警。4、金屬轉子流量計可用于測量小直徑、低流量?！?、具有數據恢復、數據備份、功耗保護和誤差自診斷等功能。6、可使用易燃和易爆的危險情況。7、垂直、水平、上下、自下而上、側出及其他安裝形式、法蘭或螺紋連接。8、有多種形式，有現場型、長距離型、夾套型、防爆型、防腐型等，適用于不同場合?！　〗饘俎D子流量計有就地顯示型和智能遠傳型，帶有指針顯示瞬間/累積流量液晶顯示，上、下限報警輸出，累積脈沖輸出，批次控制，標準的二線制4-20mA電流輸出等多種形式，為用戶使用提供了非常廣闊的選擇空間.電磁流量計在設定狀態下(如何進入設定狀態請參照前述操作),用▲或▼鍵上下翻屏查找,直到屏幕出現空管報警允許字樣,按右鍵確認鍵確認進入空管報警允許設置,用▲鍵在允許、禁止選項中選擇允許按右鍵確認鍵確認用▲鍵選擇空管報警閾值設置,按右鍵確認鍵確認進入空管報警閾值設置,輸入空管報警閾值,按右鍵確認鍵確認,按▲鍵選擇空管量程修正設置,按右鍵確認鍵確認進入空管量程修正設置,輸入空管量程修正值,按右鍵確認鍵確認返回。若按右鍵確認鍵不放持續3秒鐘則直接返回到顯示狀態,若要繼續設定其它參數按▲鍵。注①當儀表檢測空管狀態,此時又設置為空管報警允許則會將儀表輸出和顯示全部置為0②空管報警閾值設置是選擇空管報警靈敏度范圍的,最大閾值可設為999.9%超過該值意味著空管③空管量程修正是為測量相對電導率而用的,在傳感器充滿液體情況下,修正系數使電導比為一個確定值,該值范圍為0~3.999例如,被測液體是水,其電導率約為100us/cm,修正系數可設為1空管報警閾值設置小于999.9%;當被測液體為酸堿鹽其電導率大于100us/cm修正系數可設為小于1空管報警閾值設置小于999.9%,當被測液體電導率小于水的電導率時,修正系數可設為大于1空管報警閾值設置小于999.9%;這樣才不會出現誤報警。假若出現誤報警可參照上述重新設置修正系數和空管報警閾值④報警提示:分體式電磁流量計在顯示屏中間用空管字樣表示,一體式在顯示屏右上角用!表示。⑤若對空管量程修值和空管報警閾值不清楚最好選擇空管報警關閉。  很多天然氣用氣小戶,其用氣特點為:瞬時流量較小或流量波動幅度較大.旋進漩渦流量計可作為用氣小戶交接計量的首選。下面是直接影響旋進漩渦流量計準確度的常見因素:(1)旋進漩渦流量計是通過測量漩渦頻率來計量流量的，流量計前有節流件。節流件會對氣流產生擾動，比如流量計前安裝調壓閥致使計量值波動較大，將調節閥裝到流量計后面后,流量就平穩很多。(2)用旋進旋渦流量計計量氣井氣或油井伴生氣這些未經處理的天然氣時，由于氣中帶液較多，對傳感器的沖擊腐蝕作用較強,容易造成損壞或磨損.另操作不當還會造成部件損壞,比如開關閥門過猛，,打壞旋渦發生體等。(3)應安裝適合流量范圍的流量計以滿足上限流量和下限流量的使用。對有條件的用戶可裝大.小口徑兩臺流量計,隨供氣大小倒換使用。(4)計量不準.難以發現。由于旋進漩渦流量計不像孔板流量計那樣，各個測量部件都可以通過檢查判斷故障，旋進漩渦流量計在一體化設計、維護量低的優勢下同時存在故障難以判斷的弊端。在不知道用戶具體用氣量.流量計上壓力、溫度顯示正確的情況下，很難判斷流量計上所顯示氣量的準確性,只能到檢定部門用標準裝置進行檢測判斷。有廠曾出現流量計已經不準而未及時發現的情況，這種情況很容易產生計量糾紛。1.為了保證電磁流量計測量管內充滿被測介質,變送器最好垂直安裝,流向自下而上.尤其是對于液固兩相流,必須垂直安裝。若現場只允許水平安裝,則必須保證兩電極在同一水平面。變送器兩端應裝閥門和旁路。2.電磁流量計信號比較弱,滿量程時只有2.5～8mV,且流量很小時,只有幾微伏,外界稍有干擾就會影響到測量精度。因此,流量計的外殼、屏蔽線、測量導管都要接地。并要單獨設置接地點,決不能連接在電機、電器等公用地線或上、下管道上。3.為了避免干擾信號,安裝地點要遠離一切磁源(如電機、變壓器等),不能有震動。變送器和轉換器之間的信號必須用屏蔽導線傳輸。不允許把信號電纜和電源線平行放在同一電纜鋼管內。信號線越短越好,長度一般不得超過30m。轉換器應盡量接近變送器c4.為了避免流速分布對流速的影響,產生測量誤差。流量調節閥應設置在變送器下游. 因此,在電磁流量計前必須有5～10D左右的直管段,以消除各種局部阻力對流線分布對稱性的影響。德國VSEAPE流量計選型樣冊  考慮到容積式流量測量裝置結構較復雜,安裝維護和校準不方便,有必要在滿足精度和抗震.性能要求的前提下,采用安裝和維護方便的其他形式流量測量儀表。熱式氣體質量流量計已在氣體流量測量領域獲得了成功的應用,具有無可動部件、壓損小及量程比寬等特點,例如在核電廠的通風系統中,已成功地替代皮托管成為重要的測量方式。但在液位流量測量領域,熱式質量流量計的應用仍具有局限性。   由式(2)可知,熱絲的熱散失率與流體的熱導率、比熱容、流速和密度有關。相對于通風系統中的空氣來說,水是-種具有較大比熱容、較大密度和熱導率的介質。在相同的流速下,水帶走的熱量遠大于空氣,對于以恒定功率加熱熱端鉑電阻的恒功率型熱式質量流量計,為了適應水流量的測量,加熱電路會采用比較高的加熱功率為熱端鉑電阻進行加熱;對于恒溫差型的熱式質量流量計,為了維持兩個鉑電阻之間恒定的溫差,加熱電路同樣會處于比較高的加熱功率狀態下,且加熱功率將隨水流量的增大而增大。因而,無論是恒功率型還是恒溫差型,加熱功率的提高會對流量計的安全性和壽命有很大的影響,也使其應用環境造成一定的局限性。而恒比率式流量計由于通過調節施加在熱端熱電阻上的加熱電流,使熱端熱電阻的阻值與冷端熱電阻的阻值成一恒定比率,因而同恒溫差式流量計相比,在測量相同流速流體的情況下,恒比率式流量計熱端鉑電阻的加熱電流要小于恒溫差式,因而其加熱功率不會過高而產生儀表安全性和使用壽命方面的不利影響。對于主泵第三級密封泄漏流這種微小流量的測量,相對于恒功率式和恒溫差式,恒比率式熱式質量流量計具有更好的應用價值，然而對于較大液體流量的測量則并不適用。恒比率式流量計的熱端鉑電阻加熱電流Ih與介質質量流量m的關系為: 式中Ap-一流體流經管道的截面積; As一傳感器參與熱交換部分的表面積; C1、C2一通過校準確定的常數; d一熱電阻傳感器直徑; k一流體熱導率; Ls一傳感器損耗能量的因數; n一校準過程中通過回歸確定的指數; Pr一流體的普朗特數; Rc一冷端鉑電阻阻值; Rco一冷端鉑電阻在0℃時的阻值; RH一熱端鉑電阻阻值; RH0一熱端鉑電阻在0C時的阻值;, r一恒比率參數(自加熱系數),r= a一鉑電阻的參數。 1.基本性能   熱式質量流量計作為一種直接測量質量流量的智能型流量儀表,具有結構簡單、體積小、數字化程度高及安裝方便等優點。熱式質量流量計的.測量精度一般約為±1%,重復性為±0.2%;量程比寬可達100:1,最高可達1000:1;在-40~60℃的環境溫度下可正常工作;可耐受3MPa或更高的管道壓力;允許介質工作溫度-70~400℃;允許被測液體的流速為0~4m/s;支持HART協議。另外，具有壓損小、直管段要求低和允許動態修正的特點，其響應時間較長,未采用特殊設計時可達幾秒。熱式質量流量計具有一體式和分體式兩種.結構，在累積輻照劑量較大區域，可采用分體式流量計進行測量，信號處理部分布置于累積輻照劑量較小區域。   主泵第三級密封泄漏流正常工況下在5L/h左右,達到50L/h時報警,不用于過程控制。在電廠正常運行工況下，測點所在區域的環境溫度約為50℃以下,工作壓力小于0.6MPa,工作溫度小于100℃，要求測量范圍的量程比約為30:1,屬于非1E級測點。因此,就測量要求而言，熱式質量流量計適用于主泵第三級密封泄漏流量的測量。 2.抗震性能   由于主泵第三級密封泄漏流測點位于安全殼內,周圍存在1E級儀表和核級管道,盡管測點本身不需要在設計基準事件工況下執行功能,但不應對其他需要執行功能的設備或儀表造成損害，因而用于該測點的儀表應滿足抗震要求，在SSE地震載荷下,滿足結構完整性的要求,避免放射性物質經儀表破口向環境釋放以及對周圍1E級儀表和核級設備產生潛在危害。   熱式質量流量計結構簡單,除進行抗震試驗外,抗震分析亦可用于分析其抗震性能。在抗震分析中,需要重點對薄弱部位進行應力分析,通常包括傳感器與管道相交的節點處、螺紋連接處及法蘭連接處等位置。   對某一型號熱式氣體質量流量計進行抗震分析,取三向峰值加速度為6g。通過應力分析表明,流量計的第一-階自振頻率大于33Hz,在地震載荷作用下,薄弱部位的計算應力值均小于規定的應力限值,從而認為其在SSE地震載荷下,結構完整性可以得到保證。 3.耐輻照性能   因主泵第三級密封泄漏流測點位于安全殼內,在電廠正常運行工況下,探頭所處的環境具有一定的電離輻射存在。因而,用于該測點的儀表應能經受--定的累積輻照劑量而測量結果仍在要求的測量精度范圍內。目前,對于儀表的耐輻照性能，主要采用試驗法進行驗證。   對某一型號分體式熱式質量流量計探頭進行耐輻照試驗,輻射源采用鈷-60,試驗時間持續40h以上，累積輻照劑量約2x104Gy,輻照后進行功能試驗,流量計的輸出維持在測量精度范圍內，表明該型流量計可以經受若干年的累積輻照劑量而不損壞。 4.安裝   為便于安裝和維護，流量計可采用法蘭-法蘭連接的形式。在一般情況下,為了滿足測量精度,熱式質量流量計對于前后直管段的要求較高,部分型號的流量計要求的直管段長度可達到前15D、后5D以上。但由于流量計允許動態修正，經過標定和修正后,可降低熱式質量流量計的前后直管段要求。對于主泵第三級密封泄漏流的測量，熱式質量流量計可滿足安裝和維護要求。  渦街流量計與流體密度無關,在測流量時,考慮氣體或蒸汽溫度、壓力變化對密度的影響,需不需要進行密度、溫度壓力補償,從以下幾個方面進行探討。(1)測量介質為液體,且流量以質量流量表示。由于測液體流量時,流量指示一般為質量或重量流量,漩渦流量計由漩渦頻率-流速-體流量X密度=質量流量,當指示值以質量流量表示時,刻度系數中包含密度的因素,所以密度變化對指示值有影響,必須進行密度修正。(2)測量介質為氣體,且以標準狀態下體積表.示。  氣體流量一般習慣均以標準狀態下體積表示,刻度為Nm³/h,但工作時由漩渦頻率→流速→工作狀態體積再折算成標準狀態下體積。作為一臺漩渦流量計,一旦折算系數確定了,那么流體只有處在一個工作壓力、溫度下流量指示值才準確,這個溫度就是設計溫度，這個壓力就是設計壓力。一旦工作條件偏離了設計值也會帶來誤差,所以必須考慮溫度、壓力補償,但不考慮密度補償。(3)測量介質為氣體,且以質量流量表示。  對漩渦流量計,由漩渦頻率→疏速→工作狀態體積流量→設計狀態體積流量→標準狀態體積流量,再乘以標準狀態下氣體的密度而得到質量流量。  顯然,以質量流量表示的漩渦流量計,必須進行氣體組成變化帶來的密度變化的修正,同時工況變化，又增加一個由工作狀態折算到設計狀態的折算系數。這個折算系數是動態的,也就是溫度、壓力補償問題。經過以上分析得出以下結論:(1)無論測氣體或液體，若渦街流量計流量以工作狀態體積流量表示時,沒有密度及溫度、壓力補償問題。(2)無論測氣體、蒸汽或液體流量,以質量流量表示時,液體一般溫度變化范圍大,流體密度變化均需進行密度修正,對氣體過熱蒸汽還需進行溫度、壓力補償。(3)以標準體積流量表示時,流量計必須進行溫度、壓力補償,無需進行氣體密度補償?，F代工業生產中使用智能電磁流量計的領域是越來越廣了，智能電磁流量計的測量效果和精度也隨著制造技術和工藝的不斷進步而不斷提高，電磁流量計的測量原理是基于法拉第電磁感應定律：導電液體在磁場中作切割磁力線運動時，導體中產生感應電勢，測量流量時，導電性液體以速度V流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速成正比的電壓，其感應電壓信號通過二個或二個以上與液體直接接觸的電極撿出，并通過電纜送至轉換器通過智能化處理，然后LCD顯示或轉換成標準信號4～20ma和0－1khz輸出。這樣，智能電磁流量計就能測出導電流體的流量了?！　∥覀冊陔姶帕髁坑嬤x型時，有一個重要的選型參數，那就是儀表內的襯里材料的選擇，為什么電磁流量計要進行襯里，這是由智能電磁流量計測量的原理決定的。電磁流量計一般有一組線圈和兩個電極，線圈的作用是給流體加上一個電場，流動的導電液體相當于一個導體，根據法拉第電磁感應定律當導體切割磁力線時會相應產生一個與速度成正比的電動勢，電極的作用就是測量這個感應電動勢，所以測量管內只有電極是與導電液體相連的，其他部分是內襯，要保證絕緣，電磁流量計才能正常工作。如果有磁場的那段金屬管道也與液體相接觸，電磁流量計所測的導電液體和金屬管之間短路了，就會有導電，就會將電勢導走使電磁流量計無法測量電勢。所以智能電磁流量計的內部都是有襯里的?！　〔⑶乙彩腔谶@個原因，我們用電磁流量計只能來測量導電液體的流量，也就是說智能電磁流量計對于所測介質的電介常數有一個最低的要求，電導率低于閾值會產生測量誤差直致不能使用，超過閾值即使有變化也可以測量，示值誤差變化不大，通用型電磁流量計電介常數下限值的閾值在10-4~(5×10-1)S/CM之間，視型號而異。工業用水及其水溶液的電導率大于10-4s/cm，酸、堿、鹽液的電導率在10-4~10-1s/cm 使用不存在問題，低度蒸餾水為 10-5s/cm 也不存在問題。石油制品和有機溶劑電導率過低就不能使用智能電磁流量計?！　馁Y料上查到有些純液電導率較低，認為不能使用，然而實際工作中會遇到因含有雜質而能使用的實例，雜質對增加電導率有利。對于水溶液，資料中的電導率是用純水配比在實驗室測得的，實際使用的水溶液可能用工業用水配比，電導率將比查得的更高，也有利于流量測量?！　「鶕鶞y量的介質的不同，智能電磁流量計的襯里材料品種選擇也不盡相同，普通的水性介質，比如污水、離子水等與帶有腐蝕性的液體介質(酸堿鹽溶液)所用的襯里材料就不能一樣，包括用來測量的電極的選擇也有所不同，根據經驗，一般情況下選擇襯里材料的指導方法如下。1.普通橡膠，天然橡膠，軟橡膠，硬橡膠?！　∵\行溫度60℃，其特點就是富有彈性并且擁有不錯的耐磨性能。一般用于城市供排水等領域，耐腐蝕性就相對較差。2.聚四氟乙烯，也叫PTFE，也叫F4?！　”容^常用的內襯材質之一，因為其化學性質穩定，所以一般用于衛生級液體或強腐蝕液體，如濃酸濃堿等。3.聚全氟乙丙烯，也叫F46?！　〈朔N材質與PTFE類似，但耐磨性能強于PTFE材質，同樣介質溫度最高可達100℃。4.聚氟合乙烯，也叫Fs?！　∨cF4材質類似的特性但承受溫度稍差了一些，一般介質溫度不超過80℃，性價比高，成本較F4材質低。5.氯丁橡膠，也叫CR，也叫Neoprene?！　∑涮攸c為耐磨性能好，且彈性非常出色，一般用于供排水、污水處理等領域。耐腐蝕性能稍差，不耐氧化是它的缺點。6.聚氨酯橡膠，又叫Polyurethane?！　碛袠O好的耐磨性能，但對于腐蝕性就顯得能力不足了，且電磁流量計溫度不得超過80℃，一般用于對耐磨要求比較高的工礦環境，如礦漿煤漿等介質的測量。7.陶瓷材質　　陶瓷無疑是所有材質中最好的，絕對的高端產品，唯一缺點就是價格不接地氣，制作過程復雜，對工藝要求極高，售價超高。流量計檢定時對檢定用流體的要求1.檢定用流體應為單相氣體或液體,充滿試驗管道,其流動應無漩渦。2.檢定用流體應是清潔的,無可見顆粒、纖維等物質當檢定用流體為液體時的要求：(1)其介質在管道內和流量計內任一點上的壓力應高于其飽和蒸氣壓。對于容易氣化的介質,在流量計下游應有一定的背壓。推薦背壓為最高檢定溫度下檢定用液體飽和蒸氣壓力的1.25倍(2)液體中不能夾雜氣體,在每次檢定過程中,液體溫度變化應不超過±0.5℃。(3)液體的黏度應盡量與流量計實際測量液體的黏度相一致。如有差異,對流量計的影響一般應不超過流量計最大允許誤差的1/3(4)當檢定液體的黏度不能滿足被檢流量計的要求時,可按其黏度修正公式進行黏度修正(5)由于電磁流量計只能測量導電液體。其檢定用液體的電導率應在5mS/m(50uS/cm)至500mS/m(5000uS/cm))的范圍內,或根據流量計制造廠給出的技術指標確定。當檢定用流體為氣體時的要求：(1)其介質與實際使用介質的密度、黏度等物理參數相接近(2)氣體中應無游離水或油等雜質存在,粉塵等固體物的粒徑應小于5um。(3)每一次檢定過程中,介質的溫度變化應不超過±0.5℃～±1℃。其壓力波動應不超過±0.5％。當檢定用氣體為天然氣時的要求：(1)天然氣氣質應符合GB17820-2012Z類氣的要求。天然氣的相對密度為0.55~0.80。(2)在檢定過程中,氣體的組分應相對穩定.天然氣取樣按GB/T13609-2012執行,天然氣組分分析按GB/T13610-2003執行。1.施工工藝的影響與處理按照循環灌漿的原理,返回漿液要流回攪拌桶,采用2臺電磁流量計分別計量進返漿管道中漿液的流量。然而.有些用戶去掉返漿管上的電磁流量計,返漿管通過一個三通直接接在電磁流量計下游的進漿管上,返回漿液不返回攪拌桶,采用一臺電磁流量計測量灌漿量,其結果在巖層吸漿量很小和灌漿結束階段,漿液流過電磁流量計F的流速很小,遠低于電磁流量計的流速下限,信噪比S/N很小,測量誤差高達50%,無法精確計量。2.測量管道內附漿量的影響與處理　　每次灌漿結束后,要及時清除電磁流量計測量管內的殘余漿液，否則水泥漿液易在測量管道內產生不同程度的膠結,甚至堵塞電磁流量計測量管和相接的灌漿管道。電磁流量計測量管內的附著層會引起附加相對誤差△Ɛ,實踐證明其引起的誤差是很大的,假定其厚度相同△ε由式(5)計算:　　水泥顆粒的σɷ和水泥漿液σf相差很大,因為附著水泥層電導率極低,當附著物有一-定厚度時△Ɛ會比較大。3.介質中氣泡的影響與處理　　因工藝或介質本身的原因,所測液體常含--些氣泡。電磁流量計屬于流速型的流量方式,氣泡在管道圓截面中所占據的面積百分率,幾乎就等同于氣泡對流量測量的影響量。此外由于氣泡經過電極表面存在一個摩擦過程,由此會產生尖峰脈沖干擾電勢,其值遠大于正常的流量信號。通常電磁流量轉換器無法有效地處理如此的干擾,輕者導致測量值不穩定,嚴重時儀表根本無法工作,一些缺乏經驗的用戶僅從工藝的要求出發,對電磁流量計的安裝位置沒有考慮防止氣泡的產生,例如有些用戶把電磁流量計安裝在灌漿泵的吸入端,吸入端的漿液中常會混入成泡狀流的小氣泡,故電磁流量計一般要安裝在泵的排出端。電磁流量計最好垂直安裝,漿液自下而上流動。水平安裝時要使電極軸線平行于地平線,不要垂直于地平線,因為處于底部的電極易被沉積物覆蓋,頂部電極易被液體中偶存氣泡擦過遮住電極表面。4.惡劣施工現場環境的影響與處理　　灌漿施工現場的環境大部分時間比較惡劣,例如高溫、潮濕高灰塵等,如果電磁流量計外殼的密封不良,諸如接線盒,以及一些非焊接氣密封結構的外殼,時間長了冷凝水和灰塵容易積聚在電磁流量計的接線盒中，或透過密封不良的結合面滲入電磁流量計殼體中,由于電磁流量計的流量信號極其微弱(通常是幾mA),冷凝水和灰塵的存在,直接的后果是導致電磁流量計轉換器輸入回路阻抗下降，衰減了欲輸往放大器的流量信號;或者是破壞勵磁回路和信號回路的絕緣,將高達幾十V的勵磁電壓引入到低電勢的信號回路中,造成電磁流量計的嚴重故障。為了避免此類故障的發生,可在接線盒中灌注絕緣材料,在維修和調試電磁流量計的時候一-定要避免進水,保持接線盒內的干燥與干凈,使用中一定要避免浸泡在水或漿液中。
