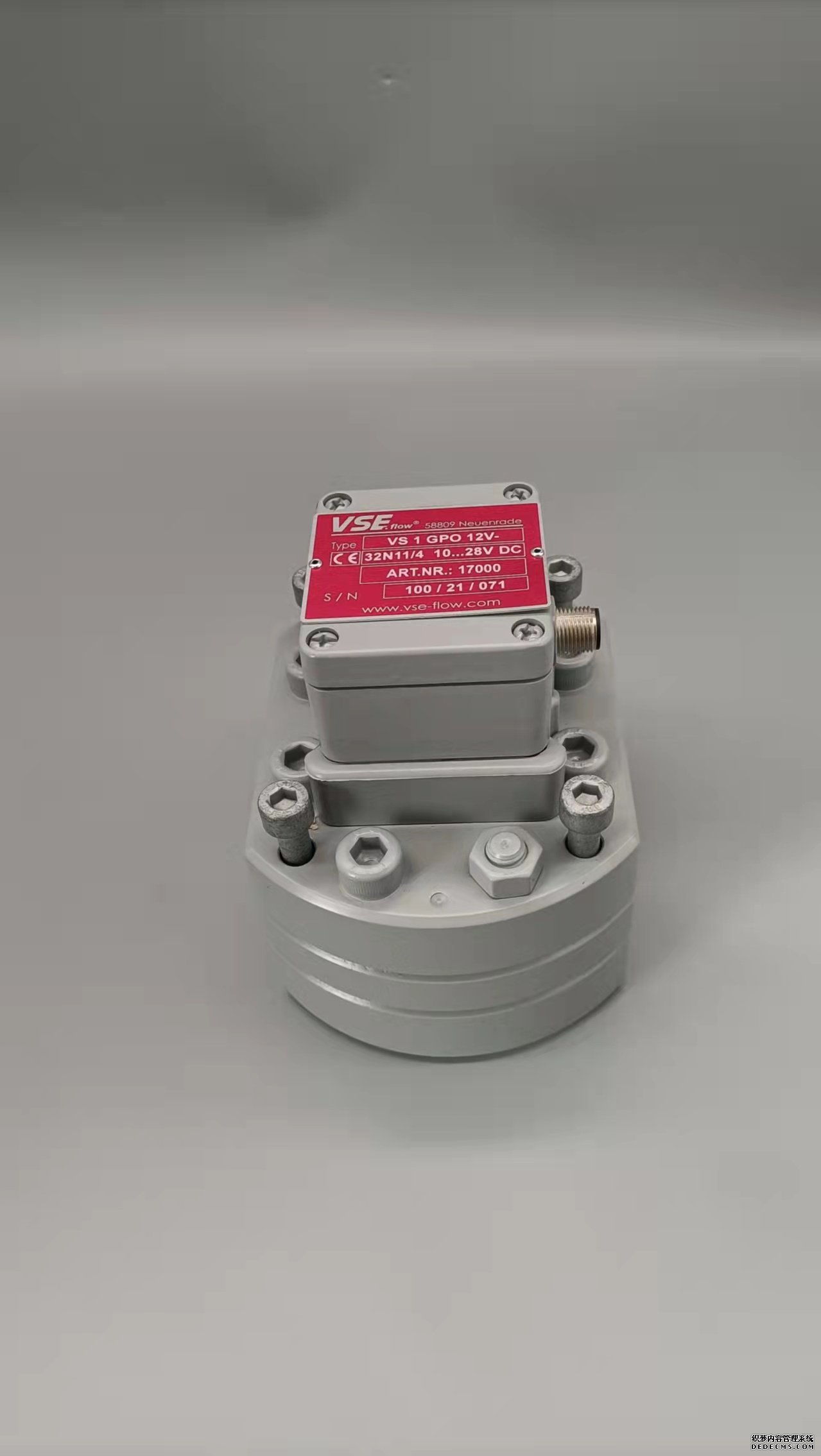

德國VSEVS1 0.1/16EP012V32W15/410...28VDC流量計資料同時我們還經營：電磁流量計施工安裝注意事項1)滿管要求：　　測量液體時為保證測量精確,電磁流量計的管道必須充滿液體.流體應該向上流動,當流體向下流動時,下流段的管道高于流量計.2)避免產生氣泡：　　若為二相流(含氣體和液體),則會影響測量精度.要使流體中不含氣泡,閥門應該安裝在流量計下游.3)電磁流量計不能測量混相流體、分層流體、有氣泡的流體,否則測量無法精準.該項目為被測介質為上游企業污水,不存在這個問題.4)電磁流量計對直管段長度有明確要求(D為流量計內徑).對于90°彎頭、T行三通、異徑管、全開閥門等流體阻力件,離電磁流量計的電極中軸線至少5D直管段；對于不同開度閥門(比如調節閥),則上游側直管段長度需要10D；一般傳感器下游的直管段只需要3D即可.5)電磁流量計測量不同介質的混合液體時,混合點與流量計的距離至少要大于30D.6)電磁流量計安裝可以水平、垂直和傾斜安裝在管道上,測量流體方向與流量計上標識方向一致.水平安裝時,電磁流量計的電極必須水平,法蘭面與工藝管道軸線相垂直,垂直度允許偏差1°.7)電磁流量計安裝時應該避免負壓的產生,因此電磁流量計傳感器的測量管道必須充滿液體,必須有一定的背壓.電磁流量計不應該安裝在泵的進口,而應該安裝在泵的出口后面.8)電磁流量計如果必須傾斜安裝時,必須安裝在流體上升管道,在開口排放的管道安裝時,必須安裝在管道的較低處.如圖：1-入口 2-溢流口 3-入口 4–清洗口 5-流量計 6-短管 7-出口 8-排污口 9-排污閥當前熱式氣體質量流量計大部分用于測量氣體，只有少量用于測量微小液體流量。熱式質量流量計具有性能可靠、無可動部件、安裝方便，壓損小、量程比寬(可達1000:1)、靈敏度高等特點2,特別適用于大管徑、低流速，非圓截面管道、現場空間狹窄處測量等特殊工況，在環境保護和過程工業的應用發展迅速，例如:污水處理過程中發生的氣體，燃料電池工廠各種氣體的流量測量及煤粉燃燒過程粉/氣配比控制等?！　∨c常用的孔板流量計、渦街流量計和差壓式均速管、文丘里流量計相比較，熱式氣體質量流量計有如下特點:(1)直接測量流體的質量流量或標準狀態下的體積流量，不需要進行溫度壓力補償;.(2)一次元件結構簡單，采用不銹鋼或特種合金外殼覆蓋，不怕臟污或腐蝕，不存在堵塞問題,且表面臟污極易清除。帶不斷流裝拆裝置，可實現不停氣裝拆，清洗維修，簡便易行;(3)量程比特大，可達1000:1，可測流速范圍0.1m/s~60m/s,完全覆蓋-般工業廢氣及煤氣廠輸出總管中的流速范圍。因而只需在總管上裝一臺插入式熱式氣體質量流量計，就可滿足計量要求。大大地節省了投資,簡化了系統結構，方便了管理,提高了系統工作的可靠性;(4)儀表精確度高(士1.5%FS)，性能穩定(重復性士0.25%FS)，幾無壓力損失，對管道振動不敏感。此外，熱式氣體質量流量計靈敏度高，尤其適合于大管徑、低流速的流量測量。且在大管徑中使用，其性能價格比更顯優勢;防爆、防護、抗腐蝕設計,又使它能適應惡劣工況，危險場合?！　崾綒怏w質量流量計作為一種插入式流量計，由.上述插入式流量計的測量公式可見該流量計同樣方便適用于方形管道的氣體流量測量。環保管道一般用圓形，而空調的管道很多地方為方形?？装宓群芏鄡x表沒有測量方形管道的數據，若使用插入式熱式氣體質量流量計，不論圓形或是方形管道均可通過計算獲得，這也解決了低壓方形通風管道的流量測量問題。1.被測介質電導率  電磁流量計測量的流體必須是導電的，一般只要電導率超過閾值，即使變化也不影響測量值，但低于閾值將會增大測量誤差;通常要求液體電導率不小于5μS/cm，去離子水電導率不小于20μS/cm。2.被測介質溫度  電磁流量計一般只能用于工藝介質溫度不高于180℃的場合。選型時，要根據被測工藝介質的溫度范圍，選擇測量管內襯材料及傳感器線圈的漆包線的耐溫等級。常用測量管襯里材料有聚四氟乙烯(PTFE)，適用溫度范圍-40~+180℃;氯丁橡膠(Neoprene)，適用溫度<65℃;聚氨酯橡膠(Polyurethane),適用溫度<65℃;3.當被測液體為酸、堿、鹽等高腐蝕性介質時  因為電磁流量計僅測量管襯里和電極與被測介質接觸，所以只要選好這兩者的材質即可。耐酸、堿等強腐蝕性介質的襯里常選用聚四氟乙烯(PTFE)，耐磨損類如礦漿、結晶類介質的襯里可選用聚氨酯橡膠(Polyurethane)。對于電極材質的選，擇，一般可查有關防腐蝕手冊[2]，對于混酸等成份復雜的介質，應做掛片試驗。4.當被測液體為臟污流(兩相，漿液等)介質時(1)當介質含有固體顆粒時，水平安裝易使下半部內襯及電極磨損嚴重，這時選用垂直安裝較好;襯里要選用高耐磨性材料，如陶瓷或聚氨酯橡膠;電極則采取--些結構措施以防磨損漏液。(2)測量會在管壁附著和沉淀的物質的流體時，應注意電極的污染?？蛇x用刮刀式、可更換式。管壁的附著則可用提高流速以起到自清洗作用，或采取比較方便易清洗管道的連接方法。(3)含有非磁性顆?；蚶w維的固液兩相流時，如漿液擦過電極表面會產生尖峰噪聲，使信號不穩，可選用市電交流激磁或雙頻激磁儀表。5.工藝介質的流速  儀表口徑是根據管道內平均流速而定的，通常選用與管道相同的口徑或略小些。一般工業輸水管道經濟流速為1.5~3m/s,易粘附沉積結垢物質則提高到3~4m/'s或更高，礦漿等磨蝕性強的為2~3m/s。電磁流量計的液體流速范圍可在1~10m/s之間選用。原理上，上限流速并沒有限制，滿度流量的流速下限一般為1m/s,有些產品為0.5m/s,低于此流速，從測量準確度出發應改用小管徑，以異徑管連接到管道。但加裝異徑管要注意壓力損失的問題。圖1為流量計口徑、流速與流量關系的曲線圖，計算儀表口徑時可參照。6.大口徑時電磁流量計的選擇  電磁流量計按安裝形式可分為管道式和探頭式。一般優先選用管道式電磁流量計;當工藝管徑較大且考慮設備費用時,或安裝時不允許管道停流的情況下，可選用探頭式電磁流量計(精度可達0.5級)。(1)探頭式可裝配球閥，可在管道不停流情況下拆、裝，利于儀表的在線安裝和維護。(2)探頭插入深度只需很短，對管道阻力小。--般在直管段足夠長時，采用平均流速點測量法，這種方法的測量精度基.本不受雷諾系數變化的影響，探頭的插人深度僅為R=0.121D;當直管段較短時，一般采用中心流速點測量法，插入深度R=0.5D(其中D為管道直徑)。7.工藝管道材質  若連接儀表的管道是(相對于被測介質)金屬導電性的，不需要接電環，若是絕緣性的，則要用接地環，可用普通型，它的材質應與被測介質的腐蝕性相適應。若被測介質是磨損性的，則宜選用帶頸接地環，以保護進、出口端的襯里，延長使用壽命。8.安裝儀表的工藝管道段的敷設位置  電磁流量計的安裝形式可分為三種:一體型、分離型和潛水分離型(IP68)。一般情況選用一體型，它將流量計的傳感部分和轉換部分(表頭)裝于一體，便于安裝使用;當管道敷設的位置較高不便觀察或安裝在環境差的場合，可采用分離型，分離長度一般不超過30m;當傳感器需要安裝在井下、水下的被測現場管道上時，需要選用潛水分離型。德國VSEVS1 0.1/16EP012V32W15/410...28VDC流量計資料1.正確地安裝   正確安裝渦街流量計傳感器是確保測量精確可靠的首要前提,若在安裝地點和方式選擇.上失誤輕者影響測量精度重者會影響傳感器的使用壽命甚至損壞傳感器。 ①保證適當的直管段   安裝傳感器時,一般要求上游直管段長度15-40DN下游段長度5DN,可根據上下游管道的情況適當調整以保證測量精度。傳感器也應避免在架空的非常長的管道上安裝傳感器這樣時間一長后,由于傳感器的下垂容易使傳感器與法蘭間的密封泄漏,若不得已要安裝時必須在傳感器的上下游2D處分別設置管道支架等緊固裝置。 ②避免較強的振動   傳感器應避免安裝在振動較強的管道上,若不得已要安裝時,必須采用減振措施,在傳感器的上下游2D處分別設置管道緊固裝置并加防震墊。在空壓機出口處振動較強不能安裝傳感器應安裝在儲氣罐之后。 ③根據測量流體選擇合適的安裝方式   在對高壓風測量時,可以選擇將渦街流量計傳感器安裝于水平管道或垂直管道.上但如果高壓風中水份含量較高,水平安裝時傳感器應安裝在管線的較高處,垂直安裝時氣體流向應由下向.上。無論水平或垂直安裝流體流向必須與傳感器表體.上的流向箭頭保持一致。④對外部環境的要求   傳感器避免安裝在溫度變化很大的場所和設備的熱輻射范圍內若必須安裝應有隔熱通風措施。在潮濕、含有腐蝕性氣體的環境中安裝時必須做好防潮及隔離措施。外因為電噪聲會干擾傳感器的正確測量,因此安裝位置要遠離大功率變壓器、電機等干擾設備。 2.正確設定參數   流量積算儀具有良好的全中文界面,以方便用戶操作。正確進行參數設定是保證計量精度的前提。測量介質選擇空氣,因為對高壓風的體積流量計量不需要壓力溫度補償,因此測量信號設置為工作狀態下的體積流量輸入信號選擇頻率瞬時流量的單位默認為m³/h不需要用戶設定。金屬管浮子流量計與恒流閥組成的吹掃設備原理，如圖1所示，以恒定人口壓力為例:   彈性膜片受到向上的作用力為: P2A+P1a(1) 彈性膜片受到向下的作用力為: P3A+P2a+F(2) 在壓力平衡狀態時，即式(1)=式(2)時: P2A+P1a=P3A+P2a+F(3) 作為壓力調節器膜片的壓差P2-P3,我們可以得到: P2-P3=F/A-(a/A)(P1-P2)(4) 由于a<A,所以(a/A)(P1-P2)可以忽略不計,由于F和A都時恒定值，所以: C(恒定值)=P2-P3   當金屬管浮子流量計測量介質是不可壓縮的液體時，RE壓力調節器可以適用于出口壓力變化。對于式(4)，由于P是恒 定的，P3是變化的，因此，P3變為:P3+△P,P2變為: P2+△P,所以: C(恒定值)=P2-P3德國VSEVS1 0.1/16EP012V32W15/410...28VDC流量計資料1.為了保證電磁流量計測量管內充滿被測介質,變送器最好垂直安裝,流向自下而上.尤其是對于液固兩相流,必須垂直安裝。若現場只允許水平安裝,則必須保證兩電極在同一水平面。變送器兩端應裝閥門和旁路。2.電磁流量計信號比較弱,滿量程時只有2.5～8mV,且流量很小時,只有幾微伏,外界稍有干擾就會影響到測量精度。因此,流量計的外殼、屏蔽線、測量導管都要接地。并要單獨設置接地點,決不能連接在電機、電器等公用地線或上、下管道上。3.為了避免干擾信號,安裝地點要遠離一切磁源(如電機、變壓器等),不能有震動。變送器和轉換器之間的信號必須用屏蔽導線傳輸。不允許把信號電纜和電源線平行放在同一電纜鋼管內。信號線越短越好,長度一般不得超過30m。轉換器應盡量接近變送器c4.為了避免流速分布對流速的影響,產生測量誤差。流量調節閥應設置在變送器下游. 因此,在電磁流量計前必須有5～10D左右的直管段,以消除各種局部阻力對流線分布對稱性的影響。1.傳感器設計  設計先進的傳感器。渦街流量計傳感器電容極板的基體在高度下成型?？垢邏禾匦?，使核心元件的內部結構提升?，F代流場分析技術。對傳感器的具體結構以及安裝位置進一步改進，增強抗振性能，可以消除各個方向的干擾，攪動，使渦街在流動情況下的抗干擾能力，時域毛刺快樂，頻城戶外活動穩定。頻帶能自動跟蹤，無須電位器或撥動開關調整頻帶和靈敏度，無零漂移，量程自由設定，真正實現現場免調試。2.先進性現場總線設計  采用全數字化現場總線的智能渦街流量計。目前，研究現場總線技術是智能儀表的焦點?？梢钥紤]實際需求，增加HART總線接口，該模塊采用抗干擾能力強，通信速率高，數據精確高的電路來完成傳輸數據，它真正RS .485總線通信的抗干擾能力強的特點，又具有輸出信號為二線制4~20mA的工業標準，根據各自的通訊，完成HART協議數據協議層和應用層的設計，實現HART總線通信功能.3.先進的數字信號處理方法的設計  應用更先進的數字信號處理方法，能更好地解決干擾問題，提高測量精度，進一步提高的敏感信號與渦街信號在頻譜的現場研究，當兩種信號頻率在研究同一頻段且頻率非常接近時，無法檢測到這兩種信號和消除噪聲信號的作用，對渦街信號分析的干擾等。塑料則，吸收它分頻特性好，會造成光纖精度高。同時，靠近渦街頻率的微細濾網，將影響測量精度，還需要研究函數的選擇、因此，瀑布幅頻特性和中心頻率的如何調整頻率和采樣點數確定，以及在軟件編程中如何優化算法，使量少、內存占用量少和性能小，以保證體積小。實時性好和計算精度高等問題。研究強干擾噪聲不為基礎創建噪聲的模板，考慮建立--種通用的模板，真正解決干擾下渦街信號和噪聲的判別、分離及提取問題，在傳感器條件一定的情況下，考慮利用信號處理技術擴大流量程比，提高小測量精度，全面深入研究流場噪聲以及他們對渦街流量計信號影響等。渦街流量計系統具有八項功能,即瞬時流量及總流量顯示(質量流量)、瞬時溫度顯示、瞬時壓力顯示、電池容量顯示、密碼設定、設定系統時鐘、流量數據讀取(通過專用的串口從儀表讀取).(1)瞬時流量和總流量顯示　　各個傳感器發出的信號,經過放大和整形后,送入單片機處理,然后單片機將計算得到的瞬時流量送液晶顯示器顯示,在瞬時流量的基礎上,每隔一個沒定的時間進行累加,得到總流量,同時把這個數據送到液晶顯示器顯示.(2)密碼設定　　儀表的密碼分為制造商密碼和用戶密碼兩級.制造商在儀表使用前將儀表常數通過功能設定按鈕輸入儀表,通常這些常數是不能由用戶隨意改變的,因為它們關系到系統的正常運行和顯示正確的流量.用戶密碼用于用戶自己掌握儀表的同常使用,便于用戶列儀表數據的管理.(3)瞬時壓力、溫度顯示　　瞬時壓力和瞬時溫度是經過單片機處理后得到的被測對象的溫度.壓力數掘,通過該數據可以知道被測介質的工作情況,從而可以對某些參數進行人工調整.(4)設定系統時鐘　　儀表內部設置了日歷時鐘,對流量數據按日期進行不斷的儲存,便于對使用情況進行監控,方便用戶對自己的用量的了解.(5)流量數據讀取　　流量數據可以直接從液晶顯示器上面讀取.由于系統設置了外接數據接口(即串口),可以很方便的實現對系統數據的讀取,從而可以實現抄寫系統數據的自動化,節省大量的人力.(6)電池容量顯示　　當電池電壓降到一定程度時,渦街流量計將不能正常工作,為了在儀表能在正常的電壓下工作,通過軟件措施將電池的電量顯示在液晶顯示器上,以便用戶能及時更換電池.1.儀表安裝不符合要求造成計量誤差　　旋進漩渦流量計的使用過程中，最關鍵的是要保障計量的精度，安裝質量是影響計量準確性、運行可靠性的重要因素。在實際的安裝過程中，現場的安裝人員往往會存在安裝的不規范行為，而這種情況會導致計量的準確性不足，比如，在安裝現場，儀表前后管線存在縮徑現象，過近的安裝距離會導致最終的計量結果偏大，計量與實際的誤差非常大。此外，在安裝過程中，安裝人員的專業素質偏低，在實際的安裝過程中，缺乏安裝全過程的質量控制、細節管理，同樣會造成嚴重的計量偏差。2.被測氣量不穩定造成計量誤差　　旋進漩渦流量計的計量介質性質相對特殊，如果在實際的計量過程中，被測氣量難以保持穩定性，將會影響計量結果的準確性。旋進漩渦流量計的運行過程中，存在著較大的壓力損失，當在單井計量的過程中，伴隨著一定氣流量的產生，由于在此情況下氣源的氣體量相對較小，一旦氣壓降低到特定的值時，旋進漩渦流量計就無法及時將氣量準確計量出來。在一些特殊的情況下，氣量會隨著時間呈現出或大或小的變動，而這種不穩定的變動趨勢使得計量的難度系數增大，當屬于脈動流體時，在計量過程中一旦出現隨機脈動壓力，將會對流量計造成一定的沖擊，進而導致計量的精度不足。3.管線振動造成儀表誤差　　當流量很小的情況下，旋進漩渦流量計的計量結果難以保障。在實際的計量過程中，常常會存在工藝管道的振動現象，一旦在流速較小的情況下，流量計的儀表難以保持正常的輸出狀態，計量精度大大降低。旋進漩渦流量計使用過程中最常見的問題就是計量誤差，這種誤差常常是由多種因素所造成的，管線振動是其中的一個關鍵因素，當管線出現異常情況時，壓電傳感器能夠活動振蕩變化所引起的各種參數變化，此時，必然伴隨著信號的輸出，也就難以保障計量結果的準確性。4.不干凈的測量流體介質造成計量誤差　　隨著旋進漩渦流量計計量工作的開展，在流量計內必然會伴隨著大量油污等雜物的存在，有時甚至會存在腐蝕與損壞現象，而這些情況會導致在計量過程中出現酸化與壓裂現象的概率進一步增大，導致計量值遠低于實際值。旋進漩渦流量計的計量工作中，要保障介質的潔凈性，否則，一旦介質中存在飽和水蒸汽，當遇到溫度過低的情況時，將會伴隨著水凝結現象的出現。在計量過程中，如果計量分離器存在氣路跑油的情況，在管線內會形成大量的積液；如果介質內存在污油、砂粒等雜質，在計量的過程中，可能會出現漩渦發生體表面雜質的黏結現象，最終影響計量結果的準確性。
