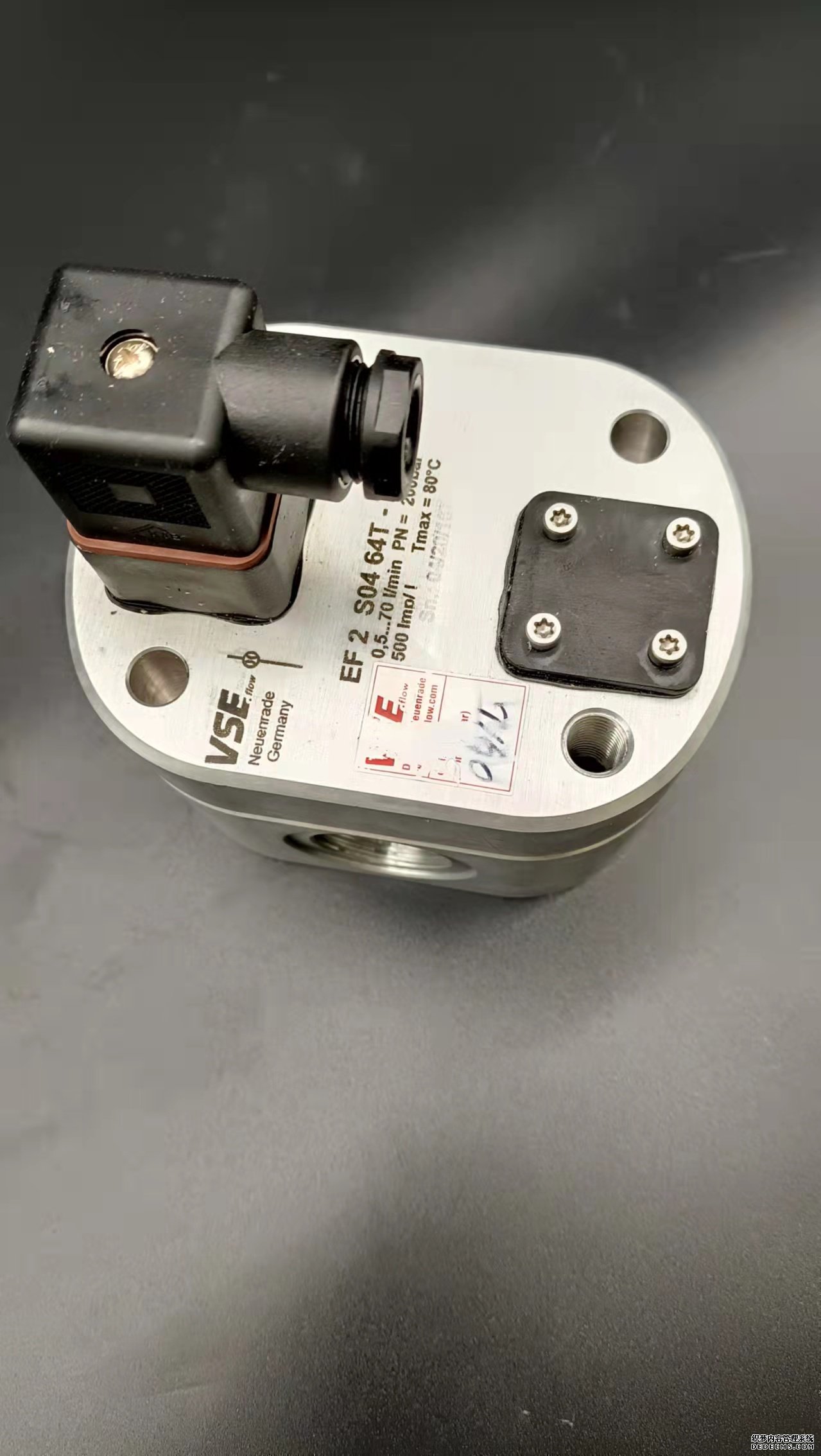

德國VSEVTR1050流量計資料同時我們還經營：1、精確度　　一般說來，選用渦輪流量計主要是看中其高精確度。目前渦輪流量計的精確度大致為液體：國際市場為±0.15％R，±0.2％R,±0.5％R和±1％R，國內定型產品為±0.5％R和±1％R；氣體：國際市場為±0.5％R和±1％R，國內為±1％R和±1.5％R，以上精確度指范圍度為6：1或10：1。精確度除與本身產品質量有關外，還與使用條件密切相關?！　∪艨s小范圍度可提高精確度；特別是作為標準表法流量標準裝置的標準流量計，若定點使用，精確度可大為提高?！　×髁坑嬀_度愈高，對現場使用條件的變化就越敏感，要想保持其高精度，需要對儀表系數特別的處理。一種處理方法就是所謂儀表系數浮動處理法。即由現場以下條件實時進行處理：a）粘度受溫度的影響；b）密度受壓力、溫度的影響；c）傳感器信號冗余（一臺傳感器輸出二個信號，監視其比值；d）系數的長期穩定性（采取控制圖確定）等?！　τ谫Q易儲運交接計量，常配備在線校驗裝置，以便定期進行校驗?！　∩a廠使用說明書列舉的儀表精確度為基本誤差，現場應估算附加誤差，現場誤差應為兩者的合成。2、流量范圍的選擇　　渦輪流量計的流量范圍的選擇對其精確度及使用期限有較大的影響。一般在工作時最大流量相應的轉速不宜過高。使用狀況分連續工作和間歇工作兩種，連續工作是指每天工作時間超過8小時，間歇工作是每天工作時間少于8小時。對于連續工作最大流量應選在儀表上限流量的較低處，而間歇工作可選在較高處。一般連續工作是將實際最大流量乘以1.4作為流量范圍的上限流量，而間歇工作則乘以1.3?！　∪绻麅x表口徑與工藝管道通徑不一致時，則應以異徑管和等徑直管改裝管道?！　τ诹魉倨偷墓に嚬艿?，最小流量成為選擇儀表口徑首先要考慮的問題，通常以實際最小流量乘以0.8作為流量范圍的下限流量，使其留有一定的裕量。若配有分段線性化功能的顯示儀，在傳感器流量下限值不能滿足實際最小流量時，應要求生產廠在實際最小流量及其附近進行流量校驗，將測得的儀表系數輸入顯示儀，這樣就能既降低儀表的流量下限值，還能保持測量的精確度。3、精確度等級　　對于儀表精確度等級的要求要慎重，應該從經濟角度來考慮，例如大口徑輸油（輸氣）管線的貿易結算儀表，經濟上關系重大，在儀表上多投入是合算的。至于輸送量不大或作為過程控制用只需中等精度水平即可，切忌盲目追求高精度。本安型防爆傳感器適配安全柵型號及制造廠，核查防爆等級及批準文號等。若要顯示質量流量（或標準狀態下體積流量）要選配壓力、溫度傳感器或密度儀表。渦輪流量計顯示儀現已由以微處理器為基礎可與上位計算機進行通信的流量計計算機所包括，該儀表在儀表功能及使用范圍等都遠超過老式渦輪流量顯示儀。目前作為貿易計量的各類型流量計都趨向于配有直讀式顯示裝置。不但有總量計量的顯示，還可附加補償器（一臺功能齊全的流量計算機）輸出遠傳信號。4、對流體的要求　　對流體的要求為潔凈（或基本潔凈）、單相或低粘度的，常用流體舉例如下：一般流體，包括水、空氣、氧氣、高壓氫氣、牛奶、咖啡等；石油化工類：汽油、輕油、噴氣燃料、輕柴油、石腦油、乙烯、聚乙烯、苯乙烯、液化氣、二氧化碳及天然氣；化學溶液類：氨水、甲醇、鹽水等；有機液體：酒精、苯、甲苯、二甲苯、丁二烯、四氯化碳、甲基胺、丙烯腈等；無機液：甲醛、酢酸、苛性鈉、二硫化碳等。對于腐蝕性介質，使用材質選擇要注意，含雜質多及磨蝕性介質不推薦使用。5、對液體粘度的要求　　液體渦輪流量計為粘度敏感的流量計，當液體粘度增大時，儀表系數的線性區變窄，下限流量增大，當粘度增加到一定數值時，甚至無線性區域。螺旋葉片的情況比直葉片要好的多?！　τ谝后w,通常用水校驗傳感器,當精度為0.5級時,可在5×10-6mm2/s以下的液體而不必考慮粘度的影響。當流體粘度高于5×10-6mm2/s時，可用相當粘度的液體校驗而不必作粘度修正。此外也可采取一些措施來補償粘度的影響。如縮小使用范圍度，提高流量下線值或儀表系數乘以雷諾數修正系數等?！　≌扯葘x表系數的影響與傳感器結構類型及參數口徑大小等有關。有幾種粘度對儀表系數影響的表示方法：儀表系數與雷諾數的關系，在幾種粘度下，儀表系數與輸出頻率的關系和儀表系數與輸出頻率除以運動年度的比值的關系等等。這些資料有的生產廠準備有，但并非所有的生產廠都有這些資料。6、對氣體密度的要求　　氣體渦輪流量計主要考慮流體密度對儀表系數的影響，密度的影響主要在低流量區域，如圖14所示。密度的增大（即壓力增大）使特性曲線直線部分向下限流量區域拓展，傳感器的范圍度擴大，線性度改善。若氣體渦輪流量計在常壓的空氣中校驗使用時被測介質工作壓力不一樣，其下限流量由下式計算qvmin,qvamin-分別為壓力p和壓力pa（101.325kPa）下被測介質和空氣的體積流量下限值，m3/h;p,pa-分別為工作壓力（絕壓）和大氣壓（101.325kPa）,kPa;d-被測介質的相對密度,無量綱。7、體積流量換算到質量流量　　渦輪流量計測量的是實際體積流量，無論物料平衡或能源計量，介須測量介質流量（即標準狀態下的體積流量），這是應由下式進行換算　式中 qv，qvn－分別為工作狀態和標準狀態下的體積流量，m3/h；p，T，Z－分別為工作狀態下絕對壓力（Pa），熱力學溫度（K）和氣體壓縮系數；pn，Tn，Zn－分別為標準狀態下絕對壓力（Pa），熱力學溫度（K）和氣體壓縮系數；8、不宜選用渦輪流量計的場所含雜質多的流體，如循環冷卻水、河水、排污水、燃油等；流量急劇變化的場所，如鍋爐供水系統、有空氣錘的供氣系統等；測量液體時，管道壓力不高而流量又較大，儀表下游側壓力可能接近飽和蒸汽壓，有產生氣穴的危險，如液氨從高位槽靠位能自由流出，在排放口處就不宜安裝；電焊機、電動機、有觸點的繼電器等的附近，存在嚴重電磁干擾的場所；上下游直管段長度嚴重不足，如輪船的機艙內；鍋爐自動供水系統如頻繁地起泵和停泵，對葉輪造成沖擊，使傳感器很快損壞；有腐蝕性或磨蝕性介質選型時應慎重，宜與制造廠聯系咨詢。9、經濟性　　選用渦輪流量計用于高精確度場合，其經濟因素應多方面考慮。儀表的購置費只是費用的一部分，還應考慮以下幾方面的開支：安裝用輔助設備費（如消氣器、過濾器等）或旁路支管包括閥門等；校驗費，為了保持高精度必須經常校驗，甚至在現場安裝一套在線校驗裝置，其費用相當可觀；維護費，渦輪流量計的易損件更換用，他是保持高性能必需的。德國VSEVTR1050流量計資料1、孔板流量計包括3部分:①現場取壓部分,包括高級孔板閥、前后直管段、導壓管;②溫度、壓力、組分補償部分，包括現場用溫度變送器、壓力變送器、天然氣組分分析儀計量的實時數據;③流量計算部分，指專用流量計算機(或計算儀)所安裝的計量標準程序。 2、在實際應用過程中，當充滿管道的流體流經管道內的節流件時，如圖1所示。   流線將在節流件處形成局部收縮，因而流速增加,靜壓力降低,于是在節流件前后便產生了壓差。流體流量愈大,產生的壓差愈大，這樣可依據壓差來:衡量流量的大小。這種計量方法是以流動連續性方程(質量守恒定律)和伯努利方程(能量守恒定律)為基礎的。壓差的大小不僅與流量還與其他許多因素有關，例如當節流裝置形式或管道內流體的物理性質(密度、粘度)不同時,在同樣大小的流量下產生的壓差也是不同的。以伯努利方程式和流體流動的連續性方程式為依據,天然氣流量計算公式是:   根據氣體易壓縮、密度差異大、受溫度影響大的特點，得出天然氣流量計量的實用公式是:式中:Qn一標準狀態下氣體體積流量; Ah一常數,標況下為0.008686; ɑ0一特定流量系數; Yre一計量管內壁流量修正系數; bk一孔板流量計入口邊緣銳利度修正系數; Fr一雷諾數修正系數;. ε一氣體膨脹系數; d-孔板在20°C下實測的開孔口徑; Fa一孔板熱膨脹修正系數; Fg一天然氣相對密度修正系數; Fz一超壓縮系數; Ft一流體流動溫度修正系數; P1一孔板上游側絕對壓力; hw一氣體流過孔板時的差壓。1.制定氣體流量計定期清理表內液體的制度　　為保障旋進旋渦流量計計量的準確性,降低故障概率,在實際的運行與使用過程中,要進行計定期進行流量計各個部件的清理,尤其是要清理氣體流量計內的無關液體,相關部門需結合其具體的使用情況,確定最佳的清理周期,應用恰當的清理方法,保障清理的效果.2.及時更換氣體流量計漩渦發生體　　漩渦發生體如果在使用的過程中出現了損壞現象,同樣會影響計量精度.因此,這就要求在日常的維護過程中,需要定期進行氣體流量計漩渦發生體的定期更換.通常情況下,漩渦發生體的損壞主要是由于氣中含有細小泥沙等雜物,這些雜物會在流量計的運行過程中對螺旋體產生一定的沖擊,進而導致傳感器出現故障,這種情況下,就需要保障氣中不存在任何無關的雜物,及時清理流量計螺旋體,避免其他雜質、硬物造成的沖擊與損壞.3.現場進行壓力系數調節　　對每臺旋進旋渦流量計而言,在出廠的過程中,都存在固定壓力與溫度系數,如果在實際的計量過程中,額定壓力高于介質壓力時,流量計的計量結果會與實際存在較大的偏差,甚至無法正常顯示.因此,在實際的計量工作中,需結合介質壓力等參數,可以進行壓力系數的調節與控制.4.加強計量器的管理　　機械干擾是旋進旋渦流量計最常見的故障,在實際的使用過程中,為了避免這些故障的出現,相關人員需要加強對流量計的管理,在安裝的過程中,要嚴格遵守相應的安裝規范,保障流量計前后良好的固定性,在操作的過程中,避免出現各種不當的操作行為.德國VSEVTR1050流量計資料一、旋進旋渦流量計表頭顯示瞬時流量、壓力正常,溫度顯示與工作現場溫度不符1.溫度示值為“-75C”或超過“100℃”.　　溫度傳感器損壞.可更換傳感器.2.溫度示值超過或低于現場實際溫度,更換傳感器后,仍為該現象.　　溫壓電路損壞.可更換溫壓電路.二、旋進漩渦流量計表頭無顯示1.流量計無24V電源或電池供電.對流量計進行24V供電或更換流量計電池.2.流量計液晶板損壞.更換流量計液晶板.3.流量計主板損壞.更換流量計主板.4.電源接線有誤或斷線.查找并重新接線.三、旋進旋渦流量計表頭溫度、瞬時流量有顯示,壓力與實際工作壓力指示不符1.若壓力示值為“80”或流量計“壓力上限”（上限在流量計選型參考表內可查到）.　　一是外接一新壓力傳感器,看表頭是否顯示當地大氣壓,若顯示當地大氣壓,則原傳感器損壞.可更換壓力傳感器.二是外接一半新壓力傳感器,若表頭顯示仍為“80”,則證明流量計主板壞.可更換流量計主板.2.壓力示值基本為一定值（現場工作壓力變化較大,流量計表頭顯示壓力無變化或變化較?。?　　一是壓力傳感器取壓孔堵塞.可清理取壓孔.二是壓力傳感器線性校準曲線變壞.可更換或重新標定壓力傳感器.四、旋進旋渦流量計表頭顯示溫度、壓力正常,無瞬時流量顯示1.流量計選型過大,選型過大會造成流量計無流量顯示.一是調低流量計下限截止頻率（這樣流量計可以使用,但會造成流量計精度降低）.二是更換小規格流量計.2.前置放大器無電流輸入.流量計無電源供電,進行流量計24V外部電源或電池供電.3.前置放大器無頻率輸出.可更換前置放大器.4.主旋進漩渦流量計板損壞.可更換流量計主板.根據SH/T3104－2000《石油化工儀表安裝設計規范》中規定渦街流量計的安裝要求如下:(1)測量液體時渦街流量計應安裝于被測介質完全充滿的管道上。(2)渦街流量計在水平敷設的管道上安裝時，應充分考慮介質溫度對變送器的影響。(3)渦街流量計在垂直管道上安裝時，應符合以下規定:①測量氣體時，流體可取任意流向②測量液體時，液體應自下而向上流動。(4)渦街流量計下游應具有不小于5D(流量計直徑)的直管段長度，渦街流量計上游直管段長度應符合以下規定:①當工藝管道直徑大于儀表直徑(D)需縮徑時，不小于15D;②當工藝管道直徑小于儀表直徑(D)需擴徑時，不小于18D;③流量計前具有一個90°彎頭或三通時，不小于20D;④流量計前具有在同一平面內的連續兩個90°彎頭時，不小于40D;⑤流量計前具有不同平面內的連接兩個90°彎頭時，不小于40D;⑥流量計裝于調節閥下游時，不小于50D;⑦流量計前裝有不小于2D長度的整流器，整流器前應有2D，整流器后應有不小于8D的直管段長度。(5)被測液體中可能出現氣體時，應安裝除氣器。(6)渦街流量計應安裝于不會引起液體產生氣化的位置。(7)渦街流量計前后直管段內徑與流量計內徑的偏差應不大于3%。(8)對有可能損壞檢測元件(旋渦發生體)的場所，管道安裝的渦街流量計應加前后截止閥和旁路閥，插入式渦街流量計應安裝切斷球閥。(9)渦街流量計不宜安裝在有震動的場所。金屬管浮子流量計常見故障及處理方法1.指針抖動　　輕微抖動，-般都是由于流體流動自然引起的，不影響正常使用，可以在儀表的設置中適當的加大阻尼參數。劇烈抖動，一般是介質波動，脈動引起，還有一種原因是安裝不正確，安裝工況不符合流量計的要求，超過流量計的可測量量程。2.指針不動　　一般是浮子卡死，不能隨著流體流動而上下移動。我廠的多臺金屬管浮子流量計均出現過這種現象，通過拆檢，發現是浮子卡死引起的。進一步分析原因為，浮子的導向軸由于長年磨碎形成凹槽，導向軸轉動，與D形固定環卡住，導致浮子不能移動。我們的處理方法是將D形孔擴成圓形孔使得浮子能上下移動，使得儀表在不更換的情況下回復運行。還有-種原因是浮子.上的磁鋼吸附介質中的鐵磁性物質，8積月累，形成水垢狀結合體，導致浮子移動不靈活甚至不能移動。這種情況是加裝過濾裝置，及時清理，定期維護方能正常使用。3.流量計沒有顯示　　可能是電源接觸不良或接線脫落，查看電源供應是否正常，接線是不是緊固，正負極是不是接反等。還有就是流量計內部電路損壞，顯示組件損壞，處理方法是更換電路板顯示部件等。4.實際流量與指示流量不一致　　一般是浮子受介質腐蝕造成浮子的質量體積等發生變化，造成儀表系數與出廠標定的數值不一樣，所以顯示的流量與實際相測得的的流量存在誤差。還有就是錐管內直徑尺寸變化，與浮子變化一樣，都是改變了儀表的系數，與出廠標定的數值不一樣等。解決辦法是更換成耐腐材料，或者重新標定，或者換新的浮子。如果還不能解決，那只能更換流量計了。浮子、椎管附著水垢污臟等異物層，那么就要對內部進行清洗蒸汽吹掃，還要防止損傷椎管內表面和浮子，保持浮子原有光潔度。還有就是流體本身發生變化，與原來的密度相比發生變化，不能準確測的流量。那么使用時只能修改內部參數使得適應新流體的密度等特性。氣體、蒸汽、壓縮性流體溫度壓力變化，那么溫度壓力等運行條件變化對流量測量值影響頗為靈敏，按新條件作換算修正。流體脈沖，氣體壓力急劇變化，指示值波動，那么雖然浮子偶發跳動影響不大，但周期性振蕩，管道系統必須設置緩沖裝置，或者改用有阻尼的儀表。液體中混入氣泡，氣體中混入液滴，那么混入物改變密度等影響，做必要改進排除之。用于液體時儀表內部死角存留氣體，影響浮子部件浮力，那么對小流量儀表及運行在低流量時影響顯著,排除氣體。5.指針指示呆遲　　浮子和導向軸間有微粒等異物或導向軸彎曲等原因卡住，解決方法是拆卸檢查，清洗，鏟除異物，校直導向軸等。導向軸彎曲的原因大多是閥門快速啟閉，浮子急劇升降沖擊所致。磁耦合浮子組件磁鐵四周附著鐵粉或顆粒，解決辦法是拆卸清洗使之運行自如，不卡頓。運行初期利用旁路管，充分沖洗管道。為防止長期使用時管道可能產生鐵銹，可在金屬管浮子流量計前裝設過濾器。指示部分連桿或者指針卡住，解決辦法是手動試磁鐵耦合連接的運動連桿，有卡頓阻尼部位調整之。檢查旋轉軸與軸承間是否有異物阻礙運動，解決辦法是清除義務或更換零件。磁耦合的磁鐵磁性下降，解決辦法是拆卸下儀表，用手.上下移動浮子，確認指示部分指針等平穩地跟隨移動;不跟隨或者跟隨不穩定則換新零件。
