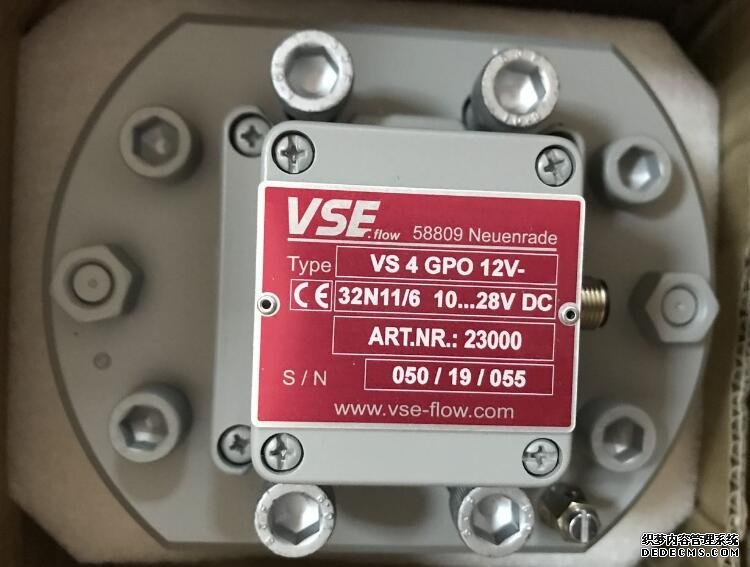

德國VSEAP10流量計報價同時我們還經營:金屬管浮子流量計常見故障及處理方法1.指針抖動 輕微抖動,-般都是由于流體流動自然引起的,不影響正常使用,可以在儀表的設置中適當的加大阻尼參數。劇烈抖動,一般是介質波動,脈動引起,還有一種原因是安裝不正確,安裝工況不符合流量計的要求,超過流量計的可測量量程。2.指針不動 一般是浮子卡死,不能隨著流體流動而上下移動。我廠的多臺金屬管浮子流量計均出現過這種現象,通過拆檢,發現是浮子卡死引起的。進一步分析原因為,浮子的導向軸由于長年磨碎形成凹槽,導向軸轉動,與D形固定環卡住,導致浮子不能移動。我們的處理方法是將D形孔擴成圓形孔使得浮子能上下移動,使得儀表在不更換的情況下回復運行。還有-種原因是浮子.上的磁鋼吸附介質中的鐵磁性物質,8積月累,形成水垢狀結合體,導致浮子移動不靈活甚至不能移動。這種情況是加裝過濾裝置,及時清理,定期維護方能正常使用。3.流量計沒有顯示 可能是電源接觸不良或接線脫落,查看電源供應是否正常,接線是不是緊固,正負極是不是接反等。還有就是流量計內部電路損壞,顯示組件損壞,處理方法是更換電路板顯示部件等。4.實際流量與指示流量不一致 一般是浮子受介質腐蝕造成浮子的質量體積等發生變化,造成儀表系數與出廠標定的數值不一樣,所以顯示的流量與實際相測得的的流量存在誤差。還有就是錐管內直徑尺寸變化,與浮子變化一樣,都是改變了儀表的系數,與出廠標定的數值不一樣等。解決辦法是更換成耐腐材料,或者重新標定,或者換新的浮子。如果還不能解決,那只能更換流量計了。浮子、椎管附著水垢污臟等異物層,那么就要對內部進行清洗蒸汽吹掃,還要防止損傷椎管內表面和浮子,保持浮子原有光潔度。還有就是流體本身發生變化,與原來的密度相比發生變化,不能準確測的流量。那么使用時只能修改內部參數使得適應新流體的密度等特性。氣體、蒸汽、壓縮性流體溫度壓力變化,那么溫度壓力等運行條件變化對流量測量值影響頗為靈敏,按新條件作換算修正。流體脈沖,氣體壓力急劇變化,指示值波動,那么雖然浮子偶發跳動影響不大,但周期性振蕩,管道系統必須設置緩沖裝置,或者改用有阻尼的儀表。液體中混入氣泡,氣體中混入液滴,那么混入物改變密度等影響,做必要改進排除之。用于液體時儀表內部死角存留氣體,影響浮子部件浮力,那么對小流量儀表及運行在低流量時影響顯著,排除氣體。5.指針指示呆遲 浮子和導向軸間有微粒等異物或導向軸彎曲等原因卡住,解決方法是拆卸檢查,清洗,鏟除異物,校直導向軸等。導向軸彎曲的原因大多是閥門快速啟閉,浮子急劇升降沖擊所致。磁耦合浮子組件磁鐵四周附著鐵粉或顆粒,解決辦法是拆卸清洗使之運行自如,不卡頓。運行初期利用旁路管,充分沖洗管道。為防止長期使用時管道可能產生鐵銹,可在金屬管浮子流量計前裝設過濾器。指示部分連桿或者指針卡住,解決辦法是手動試磁鐵耦合連接的運動連桿,有卡頓阻尼部位調整之。檢查旋轉軸與軸承間是否有異物阻礙運動,解決辦法是清除義務或更換零件。磁耦合的磁鐵磁性下降,解決辦法是拆卸下儀表,用手.上下移動浮子,確認指示部分指針等平穩地跟隨移動;不跟隨或者跟隨不穩定則換新零件。電磁流量計傳感器的接地 為了使電磁流量計可靠的工作,提高測量精度,不受外界寄生電勢的干擾,傳感器應有良好的單獨接地線,接地電阻<10Ω.在連接傳感器的管道內若涂有絕緣層或是非金屬管道時,傳感器兩側還應加裝接地環.a、在金屬管道上的接地方式:金屬管道內避沒有絕緣層,按下圖接地.b、 在塑料管道上或有絕緣層、油漆管道上的接地方式:電磁流量計傳感器上的兩端面應加裝接地環,使管內流動的被測介質與大地短接,具有零電位.否則,電磁流量計無法正常工作.渦街流量計利用伴隨漩渦分離的物理效應,可以采用熱敏、力敏元件或通過光、聲調制方法等來檢測漩渦分離頻率.至今用于檢測分離頻率的方法和采用的元件是多種多樣的,歸納起來有以下幾種典型方法:(1)熱敏元件檢測方法漩渦分離產生的交變環流所引起的整體表面速度脈動或者交變橫向流的頻率,用加熱的金屬絲、熱敏電阻器等進行檢測.(2)力敏元件檢測方法漩渦分離造成的交變差壓、交變升力或者交變升力引起的機械振動,用差動電容、電阻應變片、壓電晶體、壓電陶瓷等檢測.(3)電磁傳感器檢測方法漩渦的分離所引起的膜片或者梭球等的往復振動的頻率,用電磁傳感器檢測.(4)聲、光信號調制檢測方法利用聲束光束通過渦街時受到漩渦的調制,由接收聲強光強或相位的脈動頻率得到漩渦分離頻率. 由于渦街流量計是利用流體自身的規則振蕩來計量流量的,因而對流體的速度分向及流動噪聲,比較敏感,因此在應用過程中對管道安裝狀況要求較高.對L游不同形式的阻力件必須配置足夠長的滿足不同要求的直管段,以保證儀:菱的測量精度.表l給出了不同形式阻力件禍街流量計上游最短直管段. 在實際應用過程中,由于場地限制,有時不能提供足夠長的直管段,為保證渦街流量計的準確測量,縮短直管段長度,可在上游阻力件和儀表之間裝設整流器,使得不利于測量的流動狀態進行整理、疏導消除流場的畸變和附加漩.在應用中要求渦街流量計與管道法蘭連接使用的密封墊圈,不能突出管道內,以免造成測量誤差.壓電晶體的靈敏度高、體積小、線性范圍大、結構簡單、可靠性好、壽命長.因此,我們研究的智能渦街流量計系統采用力敏元件(壓電晶體)來檢測漩渦的頻率.德國VSEAP10流量計報價日常工作中如果正確保養渦街流量計,可以有效延長其使用壽命,并減少故障發生,具體方法如下:1)渦街流量計由于K系數的確定在渦街的整個環節中非常重耍,K系數的準確與否直接影響著回路的準確度,儀表更換零部件以及工藝管道的磨損等情況,均可能影響K系數.而很多化工廠又缺少標定的手段與能力,只能送出標定,受工藝運行的影響,要從管道上拆下渦街送出要5、6天的標定時間,工藝方面很難滿足,從而無法確定K系數。今年,通過流量儀表間的改造,雖已經具備了較小口徑的渦街標定條件,但對于較大口徑的渦街仍然無能為力,以后應注意使用渦街的現場標定方法,孔板流量計使用標準頻率以及便攜式超聲波流量計,測出管道中的瞬時流量以及傳感器的脈沖輸出頻率,現場計算K系數。2)渦街流量計應定期清洗渦街流量計的探頭,檢查中曾發現,個別探頭檢測孔已被污物堵塞,甚至被塑料布裹住,影響了正常測量。3)渦街流量計定期檢查接地和屏蔽情況,消除外界干擾。有時候指示問題是由于受到干擾所至4)渦街流量計安裝環境潮濕的探頭.應定期烘干一次,或作防潮處理。由于探頭本身并末作防潮處理,受潮之后影響運行。5)渦街流量計的數據資料的管理應引起足夠的重視,孔板流量計以利于日后的工作。電磁流量計是一種測量導電介質體積流量的感應儀表,在進行現場監測顯示的同時,可輸出標準的電流信號,供記錄、調節、控制使用,實現檢測自動控制,并可實現信號的遠距離傳送。電磁流量計具有精度高、靈敏度高、穩定性好等優點,在供水企業中有著廣泛的應用前景,特別是在大口徑、安裝環境好的工廠、居民區等場所,雖然智能電磁流量計的使用已經非常成熟。但是,仍有一些問題需要注意。一、信號傳輸問題: 一體式智能電磁流量計在區域管網中運行時,可以為城市供水調度提供一定的決策信息。因此,用戶對電磁流量信號的實時性和連續性提出了更高的要求。如果智能電磁流量計能完成儀器本身信號的自動轉換和無線傳輸,減少數據采集的兼容或相互轉換等困擾,那將為企業的使用提供便利,也將為儀表的推廣應用增加更大的優勢。二、電源問題: 目前電磁流量計不自帶電源,造成了室外安裝不方便,一旦斷電,將造成用作結算水表的流量計數據缺失,這樣對其斷電時段缺失水量的計量與推算也就提出了新的問題。若電磁流量計能自帶電源,就能從根本上解決這一問題,也將促進其在結算水表中的推廣應用。三、防雷問題: 一體式智能電磁流量計在雷雨天氣覆蓋較廣的地區防雷是個重要的工作。在嚴格做好接地、電源保護后,在空曠地區安裝的電磁流量計被雷擊的概率還是很高。所以簡單有效的辦法是提高流量計自身的防雷性能,如不能根本性解決,則應對其內部電路進行分離保護,這樣即使雷擊損壞,也能降低更換成本。電磁流量計有著廣泛應用,但是電磁流量計在使用過程中有很多因素會影響電磁流量計的測量結果不準確。結合實踐經驗,本文將導致電磁流量計產生故障的原因概括為:管內液體未充滿、液體中含有固相、因材質與被測介質不匹配而引發的故障、因人為因素造成的故障等。1.管內液體未充滿 管內液體未充滿是導致電磁流量計產生誤差的重要原因。導致管內液體未充滿的原因有多種,比較常見的是背壓不足或流量傳感器安裝位置不良,同時,管內液體未充滿程度不同,其故障表現也有所不同,具體言之,若只有少量氣體在水管管道中呈分層流或波狀流,則故障現象表現為誤差增加,即流量測量值與實際值不符;若流動狀態呈現為氣泡流或塞狀流,除測量值與實際值不符外,還會因氣相瞬間遮蓋電表面而出現輸出晃動等。因此,多種誤差表現均指向管內液體未充滿,在實踐過程中,要正確辨別不同現象,理清其產生的實質原因。2.液體中含有固相 液體中含有固相,即:液體中含有粉狀、顆?;蚶w維等固體,液體中一旦含有固相便會導致多種故障產生:漿液噪聲;電極表面玷污;導電沉積層或絕緣沉積層覆蓋電極或襯里;襯里被磨損或被沉積物覆蓋,流通截面積縮小等。3.因材質與被測介質不匹配而引發的故障 因材質與被測介質不匹配而引發故障的電磁流量計與介質接觸的零部件有電與接地環,匹配失當除耐腐蝕問題外,主要是電表面效應。1.正確地安裝 正確安裝渦街流量計傳感器是確保測量精確可靠的首要前提,若在安裝地點和方式選擇.上失誤輕者影響測量精度重者會影響傳感器的使用壽命甚至損壞傳感器。 ①保證適當的直管段 安裝傳感器時,一般要求上游直管段長度15-40DN下游段長度5DN,可根據上下游管道的情況適當調整以保證測量精度。傳感器也應避免在架空的非常長的管道上安裝傳感器這樣時間一長后,由于傳感器的下垂容易使傳感器與法蘭間的密封泄漏,若不得已要安裝時必須在傳感器的上下游2D處分別設置管道支架等緊固裝置。 ②避免較強的振動 傳感器應避免安裝在振動較強的管道上,若不得已要安裝時,必須采用減振措施,在傳感器的上下游2D處分別設置管道緊固裝置并加防震墊。在空壓機出口處振動較強不能安裝傳感器應安裝在儲氣罐之后。 ③根據測量流體選擇合適的安裝方式 在對高壓風測量時,可以選擇將渦街流量計傳感器安裝于水平管道或垂直管道.上但如果高壓風中水份含量較高,水平安裝時傳感器應安裝在管線的較高處,垂直安裝時氣體流向應由下向.上。無論水平或垂直安裝流體流向必須與傳感器表體.上的流向箭頭保持一致。④對外部環境的要求 傳感器避免安裝在溫度變化很大的場所和設備的熱輻射范圍內若必須安裝應有隔熱通風措施。在潮濕、含有腐蝕性氣體的環境中安裝時必須做好防潮及隔離措施。外因為電噪聲會干擾傳感器的正確測量,因此安裝位置要遠離大功率變壓器、電機等干擾設備。 2.正確設定參數 流量積算儀具有良好的全中文界面,以方便用戶操作。正確進行參數設定是保證計量精度的前提。測量介質選擇空氣,因為對高壓風的體積流量計量不需要壓力溫度補償,因此測量信號設置為工作狀態下的體積流量輸入信號選擇頻率瞬時流量的單位默認為m³/h不需要用戶設定。 熱式氣體質量流量計按結構可以分為熱分布型和浸入型。熱分布型熱式流量計將傳感元件放置于管道壁,傳感元件經過加熱溫度高于流休溫度,流體流經傳感元件表面導致上下游溫度發生變化,利用上下游溫度差測量流體流量,一般用于微小流速氣體流量的測量。 熱分布型熱式流最計的T.作原理如圖1所示,傳感元件由上游熱電阻、加熱器利下游熱電阻組成,加熱器位于管道中心,使得傳感元件溫度高于壞境溫度,上游熱電阻和下游熱電阻對稱分布于加熱器的兩側。圖1中曲線1所示為管道中沒有流休流過時傳感元件的溫度分布線.相對于加熱器的上下游熱電阻溫度是對稱的。當有流體經過熱式傳感元件時,溫度分布為曲線2,顯然流體將上游部分的熱量帶給下游,導致上游溫度比下游溫度低,上下游熱電阻的溫度差△T反映了流體的流量,即△T=f(m)。當流體流速過大時,上下游熱屯陰的溫度差△7趨向于0,因此熱分布型熱式氣體質量流量計用于測量低流速氣休微小流量。氣體質量流量qm可表示為 式中:Cp-一流體介質的定壓比熱容;A一熱傳導系數;K一一儀表系數。 浸入型熱式流最計的工作原理如圖2所示,一般將兩個熱電阻置于中大管道中心,可測量中高流速流體。熱電阻通較小電流或不通電流,溫度為T;另一熱電阻經較大電流加熱,其溫度T高于氣體溫度。管道中有氣流通過時,兩者之間的溫度差為△T=Tv-T0氣體質量流量qm與加熱電路功率P、溫度差△T的關系式為 式中:E一系數與流體介質物性參數有關;D一與流體流動有關的常數。 如果保持加熱電路功率P恒定,這種測量方法為恒功率法;如果保持溫度差△T恒定,這種測量方法為恒溫差法,兩種方法有各自的優缺點,使用時據具體環境和需要而定。目前較普遍的是采用恒溫差法,由于需要不同的應用領域,恒溫差法已不適用于某些場.合的測量,因此恒功率法應用領域越來越廣泛。恒溫差法的基本原理是流體流過加熱的熱電阻表面使得熱電阻表面的溫度降低,熱電阻的阻值變小。反饋電路自動進行處理,通過熱電阻的加熱電流變大從而使得熱電阻溫度升高,即可使得熱電阻與流體溫度差恒定。通過測量傳感電路的輸出電流或輸出電壓便可獲得流量值。恒功率法的基本原理是加熱功率為恒定值,管道內沒有流體流過時溫度差△7最大,當流體流過熱電阻表面時熱電阻與流體溫度差變小,通過測量△T便可得到流體流量。德國VSEAP10流量計報價蒸汽流量測量從測量技術上分為兩類:一類為過熱蒸汽和高干度(干度x=0.9以上)的飽和蒸汽;另一類為低干度飽和蒸汽.前一類可以作為單相流體處理,而后一類則為兩相流。由于目前所有的流量計只適用于單相流體,因此,低干度飽和蒸汽尚需進行深入研究?! 〕S玫牧髁坑嬘校?差壓式流量計。該流量計目 前仍是測量蒸汽流量的主要儀表,為適應需要在技術上也有了新的發展.比如把節流裝置. 差壓變送器及三閥組組成一體式節流流量計,該流量計解決了差壓信號管路易出故障的缺點.還有采用定值節流件,用標準噴嘴代替標準孔板,因為噴嘴和孔板相比較,噴嘴的流出系數穩定,不會因為邊緣銳角變鈍使流出系數發生變化,壓損也比孔板低,一般在同樣流量及值(孔板孔徑與管道直徑之比)時,壓損為孔板的 30%~50%?! u街流量計測量中溫,即 200℃以下應用于蒸汽測量已趨于成熟,是目 前用于蒸汽測量的常規流量計.但是,應注意低干度介質將使其儀表系數偏離檢測值而增大測量誤差?! 【俟芰髁坑?分流旋翼式流量計一般在準確度要求不太高的內部管理分配上應用,主要是因為使用方便,價格便宜.通常適用于中小流量蒸汽的測量?! 兪叫滦桶惺搅髁坑?其結構由測量管.靶板.力傳感器. 信號處理單元組成.力傳感器為應變計式傳感器,信號處理顯示可以就地直讀顯示或輸出標準信號.力傳感器由筒式彈性體和力應變片組成,可以是內貼式和外貼式兩種.當彈性體在力作用下發生形變時,它破壞了由力應變片組成的電橋的平衡,產生與流量成平方關系的電信號.其工作原理是在恒定截面直管段中設置—個與流束方向相垂直的靶板,流體沿靶板周圍通過時,靶板受到推力的作用,推力的大小與流體的動能和靶板的面積成正比。在一定的雷諾數范圍內,流過流量計的流量與靶板受到的力成正比.靶板所受的力由力傳感器檢出?! “邪迨芰浟D換器轉變成電流信號(4~20)mA或氣壓信號(20~100)kPa輸出,輸出信號與流量的關系可根據計算公式確定.這種應變式新型靶式流量計在蒸汽測量中具有比較優越的應用前景,適用于中小流量蒸汽的測量。為保證超聲波流量計流量測量精度,選擇測量點時要求選擇流體流場均勻的部分,一般應遵循下列原則:1、被測管道內流體必須是滿管。2、選擇被測管道的材質應均勻質密,易于超聲波傳播,如垂直管段(流體由下向上)或水平管段(整個管路中最低處為好)。3、安裝距離應選擇上游大于10倍直管徑,下游大于5倍直管徑(注:不同儀器要求的距離會有所不同,具體距離以使用的儀器說明書為準)以內無任何閥門、彎頭、變徑等均勻的直管段,測量點應充分遠離閥門、泵、高壓電、變頻器等干擾源。4、充分考慮管內結垢狀況,盡量選擇無結垢的管段進行測量。外夾式流量計傳感器安裝要點 時差式超聲波傳感器安裝方式有三種,分別是V法、Z法和W法,如圖3所示?! y量時采用何種安裝方式,儀器說明書均有規定,但在邊界范圍一般比較模糊。如TFX1020P時差式超聲波流量計:V型安裝法適用測量管徑25~400 ㎜,Z型安裝法適用測量管徑100~2540㎜,W型安裝法適用測量管徑65㎜以下小管。V型與Z型、V型與W型在適用測量管徑均有部分重疊,如遇此情況 則按下列原則選擇最佳安裝方式:V型安裝一般情況下是標準安裝方式,使用方便,測量準確。當被測管道很粗或由于被測流體濁度高、管道內壁有襯里或結垢太 厚,造成V型安裝信號弱,儀表不能正常工作時,選用Z型安裝。原因是使用Z型安裝時,超聲波在管道中直接傳輸,沒有折射,信號衰耗小。W型安裝適于小管, 通過延長超聲波傳輸距離的辦法來提高小管測量精度,如圖3(c),使用W型安裝時,超聲波束在管內折射三次,穿過流體四次。 流量傳感器安裝方式有兩種,分別是對稱安裝和同側安裝。對稱安裝適用于中小管徑(通常小于600㎜)管道和含懸浮顆?;驓馀葺^少的液體;同側安裝適用于各種管徑的管道和含懸浮顆?;驓馀葺^多的液體。外夾式超聲波流量計傳感器安裝要求1、剝凈測量點處附近保溫層和保護層,使用角磨砂輪機、銼、砂紙等工具將管道打磨至光亮平滑無蝕坑。要求:漆銹層磨凈,凸出物修平,避免局部凹 陷,光澤均勻,手感光滑圓潤。需要特別注意,打磨點要求與原管道有同樣的弧度,切忌將安裝點打磨成平面,用酒精或汽油等將此范圍擦凈,以利于傳感器粘接。2、在水平管段上,兩個傳感器必須安裝在管道軸面的水平方向上,并且在軸線水平位置±45°的范圍內安裝,以防止管內上部流體不滿、有氣泡或下部有沉淀等現象影響正常測量,如圖5所示。3、傳感器安裝處和管壁反射處必須避開接口和焊縫,如圖6所示。4、傳感器工作面與管壁之間保持有足夠的耦合劑,不能有空氣和固體顆粒,以保證耦合良好。 當前,在國內關于蒸汽測量方面存在不少誤區,很多用戶往往認為購買了高品質的流量計就可以得到準確的計量結果。蒸汽的計量不同于其它流體如水、空氣等介質,在實際測量中影響其精確測量的因素較多,經常會出現流量計本身檢定合格,而實際卻感覺計量“不準”的現象。影響孔板流量計對蒸汽流量準確計量的因素主要有以下三個方面。1.上下游直管段不足 對于傳統的渦街或孔板流量計,其前后安裝直管段要求分別約為20D和5D。如果上下游直管段不足,則會導致流體未充分發展,存在旋渦和流速分布剖面畸變。流速剖面畸變通常由管道局部阻礙(如閥門)或彎管所造成,而旋渦普遍是由兩個或兩個以上空間(立體)彎管所引起的。上下游直管段不足可以通過安裝流動調整器來調整,最簡單有效的辦法是采用對上下游直管段要求較低的流量計。2.蒸汽的密度補償不正確 為了正確計量蒸汽的質量流量,必須考慮蒸汽壓力和溫度的變化,即蒸汽密度補償。不同類型的流量計受密度變化影響的方式不同。渦街流量計的信號輸出只和流速有關,而和介質的密度、壓力和溫度無關,差壓式流量計其質量流量與流量計的幾何外型、差壓平方根和密度平方根有關。①補償精確度的差異。測溫對補償精確度影響較大。;如采用相同精度等級的溫度和壓力感應器,測溫誤差引起的密度差異要大于測壓誤差。②壓力測量影響因素。在蒸汽壓力的測量中,由于引壓管內冷凝水的重力作用會使壓力變送器測量到的壓力同蒸汽壓力之間出現一定的差值。測壓誤差如果不予以校正,則會影響蒸汽密度的計算,引起流量計量的誤差。對于上述現象,可在二次表(流量計算機內)進行零點遷移,既簡單又準確。3.蒸汽干度的影響 目前,用于測量蒸汽流量的孔板流量計大部分為體積流量計,首先測得體積流量,然后通過蒸汽的密度計算質量流量,也就是假定蒸汽為完全干燥。但是,蒸汽并非完全干燥,如果不考慮蒸汽干度的影響,得出的數據會低于實際的流量。因此流量計的二次儀表(流量計算機)應該具有設置飽和蒸汽干度的功能。但在實際工況確定蒸汽的干度也很困難。如果能夠改進蒸汽流量計入口處的蒸汽品質,則能改進孔板流量計的測量精度。渦街流量計至少保證流量計前15倍管徑,流量計后5倍管徑。如流量計前有彎頭,縮進,擴大等干擾源,則需保證流量計前30–40倍的管徑,流量計后6倍管徑。流量計應安裝于調節閥,壓力或溫度傳感器的上游?! u街流量計主要用于哪些介質流量測量:如氣體、液體、蒸氣等多種介質。利用在流體中設置三角柱型旋渦發生體,則從旋渦發生體兩側交替地產生有規則的旋渦,這種旋渦稱為卡門旋渦,旋渦列在旋渦發生體下游非對稱地排列。常見問題主要有指示長期不準;始終無指示;指示大范圍波動,無法讀數;指示不回零;小流量時無指示;大流量時指示還可以,小流量時指示不準;流量變化時指示變化跟不上;儀表K系數無法確定,多處資料均不一致??偨Y引起這些問題的主要原因,主要涉及到以下方面選型方面的問題?! u街流量計技術指標的提高是行業發展的追求,如測量范圍,電阻從超導到1014Ω,溫度從接近絕對零度到1010℃。如測量準確度,時間測量從30萬年不差1秒提高到600萬年不差1秒。追求高穩定性和高可靠性隨著儀器儀表和測控系統應用領域的不斷擴大,可靠性技術在航天航空、電力、冶金、石油化工等大型工程和工業生產中起到維護正常工作的重要作用?! ”U犀F場儀器儀表的測控系統正常工作的渦街流量計也要求高穩定性和高可靠性。因為新材料的出現和各種加工技術的發展,現代的可靠性按平均無故障時間與10年前相比提高了3倍?! u街流量計熱敏檢測元件靈敏度高,適用于溫度(<350℃)和較低密度的氣體測量,但因熱敏電阻用玻璃封裝,較脆弱,敞易受流體中的污物、有害物質及顆粒物的影響,所以被測介質還應足清潔的液體或氣體。渦街流量計安裝方式的選擇 渦街流量計既可安裝在水平管道上,也可安裝在垂直管道上?! ∫驗闇u街流量計是一種速度式流量計,要實現準確測量,必須注意保證滿管測量,故在水平管道上安裝渦街流量計,一般應選擇安裝在管道的最低處,安裝在垂直管道時,流體的流向應自下而上?! u街流量計直管段要求 渦街流量計的安裝對其前后直管段的要求是非??量痰?流量計上游要保證有10D~35D 的直管段(D為管道直徑),流量計下游直管段應不小于5D,上游直管段長短視上游有無直角彎、擴大管、縮徑管而定?! √貏e注意,在直管段滿足要求的情況下,流量計應盡量選擇安裝在前后直管段盡量大的管道位置處,這樣能夠保證流量計上下游節流件所造成的紊流不致影響到流量計測量精度。渦街流量計安裝位置的選擇1)管道的強烈震動會對渦街流量計的測量產生一定的影響,故在選擇渦街流量計安裝位置時,應盡量避免安裝在有強烈震動的管道上,以免影響測量精度.當管道有震動時,必須采取減震措施。2)工頻干擾信號存在也會對渦街流量計的測量產生非常大的影響,工頻信號會疊加到測量信號中去。故渦街流量計盡量避免安裝在大功率電動機等存在的環境里,在此環境下,必須采取做好儀表接地,選用屏蔽電纜,信號的傳輸方式采用直流信號等措施消除工頻干擾。3)渦街流量計漩渦發生體的迎流面必須正對著流體流動方向,安裝時應特別注意,否則會產生非常大的偏差。4)在渦街流量計帶有流量調節的系統中,渦街流量計即使滿足直管段要求,也必須安裝在調節閥前。否則調節閥產生的射流會對渦街流量計的測量產生影響,會出現閥門開小,流量反而增大的現象。
