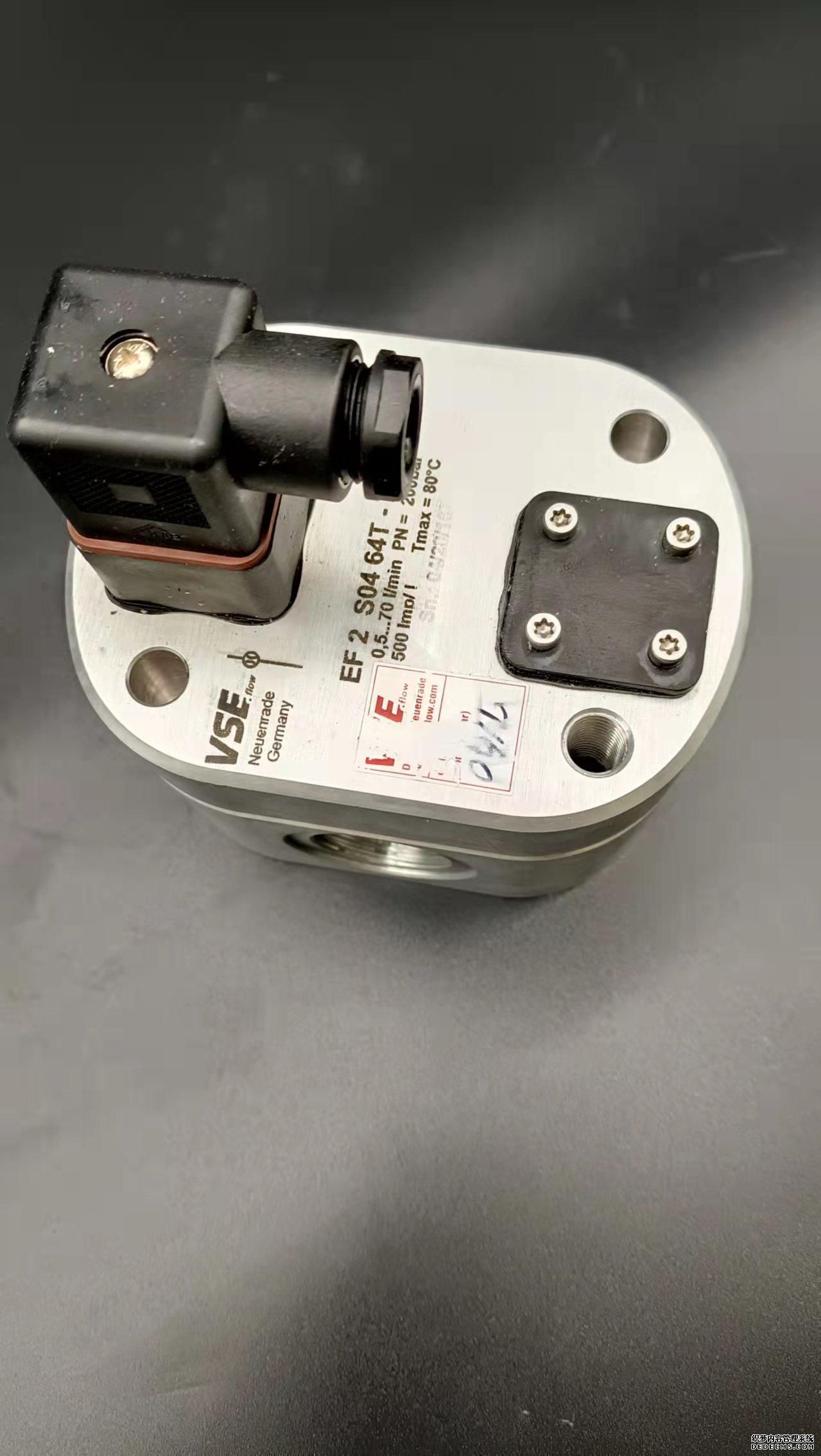

德國VSEVTR1010流量計型號規格同時我們還經營: 管道式大口徑流量計的在線校準方法,一般為標準表比對法、利用蓄水池作為測量容器的液位落差法和檢測電氣參數法,比如CJ/T364-2011《管道式電磁流量計在線校準要求》中,規定了標準表比對法和電氣參數檢測法。在不得已情況下采用驗證方法,如經常采用的物料平衡法、熱量平衡法、設備能力法、流量增量驗證法等。近年來發展起來的非實流法校準液體超聲流量計的現場校準方法,主要是通過測量聲速來實現液體超聲流量計現場校準,適用特大口徑的流量計,如國家頒布實施的JJF1358--2012《非實流法校準DN1000~DN15000液體超聲流量計校準規范》。 本文在線校準試驗采用1.0級夾裝式時差法.超聲流量計作為標準表,被測流量計是管道大口徑電磁流量計,校準測量時間為20~30min。在線校準方法參照JJG1033--2007《電磁流量計檢定規程》和CJ/T364-2011《管道式電磁流量計在線校準要求》。2012年、2013年的部分試驗結果如表2所示,其余約60臺電磁流量計的試驗結果以計量誤差分布圖給出,如圖1所示。 從表2和圖1中可以看出,其計量誤差大部分在±5%左右,但有的誤差甚至超過±10%,最大的計量誤差接近±20%。究其原因,除流量計選型有誤(實際管道流速在電磁流量計規定流速的下限附近或以下),安裝不規范.(如閥門件擾流等),直管段不足和存在非滿管流等缺陷需要進行改造外,還有現場在線校準.時諸多因素的影響。1.煤漿的磨損大,所以電磁流量計采用耐磨的ETFE襯里”的觀點不準確,ETFE主要解決了與金屬的附著問題。雖然ETFE的原料便宜,但其目前的處理工藝復雜,用它來制作襯里,成本比PFA還高,且沒有表征ETFE的.耐磨性優于PTFE的佐證。2.采用低噪聲電極,所以波動小”的觀點不準確。電極的形狀的確與噪聲大小相關。由于原進口流量計的電極在某煤化I企業有結垢現象,經常需要把流量計拆下來用晶相砂紙打磨電極,而上海威爾泰采用自清潔電極(即尖狀電極),有效地解決了結垢問題。實際應用表明,雖然采用自清潔電極流量計的平穩性比采用球面電極的平穩性稍差,但也沒有出現過異常波動。所以,我們認為,在解決煤槳流量輸出異常波動方面,低噪聲電極并非關鍵技術。3.原進口流量計安裝要求低,‘前5D后2D'就行”的觀點不準確。在實驗室標定時,要求直管段比較長(達到10D);在應用中,-般“前5D后3D”就足夠了,這并非僅僅適用于進口流量計。如果縮徑,直管段要求還可以進一步減小。另外,現階段的煤漿流量計,基本沒有投閉環控制的,對于精度的要求不是很高,關鍵是保證安全連鎖處于有效狀態,以避免異常波動引起誤跳車。4.原進口流量計流速大小對流量的影響很小,適用0.3m/s的流速"的觀點不準確。這種說法有很大的誤導作用。實際應用經驗表明,當流速較低時,尤其是當流速低于0.5m/s時,煤漿流量計容易波動。因此,這種觀點不準確。5.單純縮徑"的觀點不準確。我們曾經把管道縮徑,安裝較小口徑的流量計,實際使用效果卻不如采用本文所提的方案。一方面,由于涉及管道改造、高壓法蘭以及壓力容器級別的焊接,綜合成本也不低;另一方面在管道上縮徑,小口徑長度會遠大于在電磁流量計上縮徑,導致壓損增大,再加.上轉換器未替換,很多結果不可預知。6.原進口流量計因為業績多,所以風險小”的觀點不準確。業績多和業績好是兩個概念,二者沒有因果聯系。由于歷史的原因,原進口流量計市場占有率比較高,好的業績雖然多,但差的業績也有。一旦波動引起誤跳車,損失是很大的。據不完全統計,因為煤漿流量計波動引起誤跳車,200000t甲醇生產線一次損失約為300000元;600000t甲醇生產線,誤跳車一次的損失約為800000元。這也是質量好的煤漿流量計價格居高不下的原因之一。我們曾經使用兩種品牌的進口流量計,八個月就壞的情況也出現過,-年壞三套的情況也發生過。渦街流量計利用伴隨漩渦分離的物理效應,可以采用熱敏、力敏元件或通過光、聲調制方法等來檢測漩渦分離頻率.至今用于檢測分離頻率的方法和采用的元件是多種多樣的,歸納起來有以下幾種典型方法:(1)熱敏元件檢測方法漩渦分離產生的交變環流所引起的整體表面速度脈動或者交變橫向流的頻率,用加熱的金屬絲、熱敏電阻器等進行檢測.(2)力敏元件檢測方法漩渦分離造成的交變差壓、交變升力或者交變升力引起的機械振動,用差動電容、電阻應變片、壓電晶體、壓電陶瓷等檢測.(3)電磁傳感器檢測方法漩渦的分離所引起的膜片或者梭球等的往復振動的頻率,用電磁傳感器檢測.(4)聲、光信號調制檢測方法利用聲束光束通過渦街時受到漩渦的調制,由接收聲強光強或相位的脈動頻率得到漩渦分離頻率. 由于渦街流量計是利用流體自身的規則振蕩來計量流量的,因而對流體的速度分向及流動噪聲,比較敏感,因此在應用過程中對管道安裝狀況要求較高.對L游不同形式的阻力件必須配置足夠長的滿足不同要求的直管段,以保證儀:菱的測量精度.表l給出了不同形式阻力件禍街流量計上游最短直管段. 在實際應用過程中,由于場地限制,有時不能提供足夠長的直管段,為保證渦街流量計的準確測量,縮短直管段長度,可在上游阻力件和儀表之間裝設整流器,使得不利于測量的流動狀態進行整理、疏導消除流場的畸變和附加漩.在應用中要求渦街流量計與管道法蘭連接使用的密封墊圈,不能突出管道內,以免造成測量誤差.壓電晶體的靈敏度高、體積小、線性范圍大、結構簡單、可靠性好、壽命長.因此,我們研究的智能渦街流量計系統采用力敏元件(壓電晶體)來檢測漩渦的頻率.蒸汽流量測量從測量技術上分為兩類:一類為過熱蒸汽和高干度(干度x=0.9以上)的飽和蒸汽;另一類為低干度飽和蒸汽.前一類可以作為單相流體處理,而后一類則為兩相流。由于目前所有的流量計只適用于單相流體,因此,低干度飽和蒸汽尚需進行深入研究?! 〕S玫牧髁坑嬘校?差壓式流量計。該流量計目 前仍是測量蒸汽流量的主要儀表,為適應需要在技術上也有了新的發展.比如把節流裝置. 差壓變送器及三閥組組成一體式節流流量計,該流量計解決了差壓信號管路易出故障的缺點.還有采用定值節流件,用標準噴嘴代替標準孔板,因為噴嘴和孔板相比較,噴嘴的流出系數穩定,不會因為邊緣銳角變鈍使流出系數發生變化,壓損也比孔板低,一般在同樣流量及值(孔板孔徑與管道直徑之比)時,壓損為孔板的 30%~50%?! u街流量計測量中溫,即 200℃以下應用于蒸汽測量已趨于成熟,是目 前用于蒸汽測量的常規流量計.但是,應注意低干度介質將使其儀表系數偏離檢測值而增大測量誤差?! 【俟芰髁坑?分流旋翼式流量計一般在準確度要求不太高的內部管理分配上應用,主要是因為使用方便,價格便宜.通常適用于中小流量蒸汽的測量?! 兪叫滦桶惺搅髁坑?其結構由測量管.靶板.力傳感器. 信號處理單元組成.力傳感器為應變計式傳感器,信號處理顯示可以就地直讀顯示或輸出標準信號.力傳感器由筒式彈性體和力應變片組成,可以是內貼式和外貼式兩種.當彈性體在力作用下發生形變時,它破壞了由力應變片組成的電橋的平衡,產生與流量成平方關系的電信號.其工作原理是在恒定截面直管段中設置—個與流束方向相垂直的靶板,流體沿靶板周圍通過時,靶板受到推力的作用,推力的大小與流體的動能和靶板的面積成正比。在一定的雷諾數范圍內,流過流量計的流量與靶板受到的力成正比.靶板所受的力由力傳感器檢出?! “邪迨芰浟D換器轉變成電流信號(4~20)mA或氣壓信號(20~100)kPa輸出,輸出信號與流量的關系可根據計算公式確定.這種應變式新型靶式流量計在蒸汽測量中具有比較優越的應用前景,適用于中小流量蒸汽的測量。德國VSEVTR1010流量計型號規格電磁流量計施工安裝注意事項1)滿管要求: 測量液體時為保證測量精確,電磁流量計的管道必須充滿液體.流體應該向上流動,當流體向下流動時,下流段的管道高于流量計.2)避免產生氣泡: 若為二相流(含氣體和液體),則會影響測量精度.要使流體中不含氣泡,閥門應該安裝在流量計下游.3)電磁流量計不能測量混相流體、分層流體、有氣泡的流體,否則測量無法精準.該項目為被測介質為上游企業污水,不存在這個問題.4)電磁流量計對直管段長度有明確要求(D為流量計內徑).對于90°彎頭、T行三通、異徑管、全開閥門等流體阻力件,離電磁流量計的電極中軸線至少5D直管段;對于不同開度閥門(比如調節閥),則上游側直管段長度需要10D;一般傳感器下游的直管段只需要3D即可.5)電磁流量計測量不同介質的混合液體時,混合點與流量計的距離至少要大于30D.6)電磁流量計安裝可以水平、垂直和傾斜安裝在管道上,測量流體方向與流量計上標識方向一致.水平安裝時,電磁流量計的電極必須水平,法蘭面與工藝管道軸線相垂直,垂直度允許偏差1°.7)電磁流量計安裝時應該避免負壓的產生,因此電磁流量計傳感器的測量管道必須充滿液體,必須有一定的背壓.電磁流量計不應該安裝在泵的進口,而應該安裝在泵的出口后面.8)電磁流量計如果必須傾斜安裝時,必須安裝在流體上升管道,在開口排放的管道安裝時,必須安裝在管道的較低處.如圖:1-入口 2-溢流口 3-入口 4–清洗口 5-流量計 6-短管 7-出口 8-排污口 9-排污閥金屬管浮子流量計是由浮子、錐管、檢測器等部件組成。浮子組件裝有磁鋼,其作用把是浮子的位移信號以磁信號的形式傳輸給檢測器。檢測器把這一檢測到的信號再以電信號的形式遠距離傳輸,并現場指示瞬時流量值。浮子流量計具有小流量值、范圍度大、不用現場調試的特點。其結構簡單、運動部件磨損小、使用壽命長、壓力損失小、安裝方便、維修量小、使用周期長、可遠距離傳輸流量信號,與計算機連用可實現集中管理。 但也存在不足,如對于高黏度、大流量、以及兩相以上流體不能測量?! 〗饘俟芨∽恿髁坑媽崿F流量測量的理論基礎是“定壓將,變面積“原理。在流動的流體中放置一個軸線與流向平行的浮子,見圖1. 金屬管浮子流量計本體可以用兩端法蘭、螺紋或軟管與測量管道連接。當流體自下而上流入錐管時,被浮子截流,這樣在浮子上、下游之間產生壓力差,浮子在壓力差的作用下.上升,這時作用在浮子上的力有三個:流體對浮子的動壓力、浮子在流體中的浮力和浮子自身的重力。只有當流體對浮子的動壓力與浮子在流體中所受的浮力之和等于浮子的重力時,浮子就平穩地浮在某一位置上。 大量實驗證明,在一定雷諾數的范圍內,對于同一口徑金屬管浮子流量計,流體流速的大小與浮子的形狀有關。對于給定的浮子流量計,浮子大小和形狀已經確定,因此它在流體中的浮力和自身重力都是已知是常量,唯有流體對浮子的動壓力是隨來流流速的大小而變化的。因此當來流流速變大或變小時,浮子將作向上或向下的移動,相應位置的流動截面積也發生變化,流動截面積與浮子的.上升高度成比例,即浮子的某一高度代表流量的大小。浮子上下移動時,以磁耦合的形式將位置傳遞到外部指示器,直到流速變成平衡時對應的速度,浮子就在新的位置上穩定。對于-臺給定的浮子流量計,浮子在測量管中的位置與流體流經測量管的流量的大小成一--對應關系。德國VSEVTR1010流量計型號規格流量計準確度影響的實驗分析 1實驗要求 實驗用鐘罩式氣體流量計標定裝置標定DN50G65氣體渦輪流量計,其準確度等級為1.5級;最小流量為Qmls:10m'/h,最大流量為Qmax:100m³/h;流量計量程比為1;10;上游直管段要求:5D=50X5=250mm=25cm,'下游直管段要求:3D=50X3=150mm=15cm. 2實驗思路 實驗以在流量計前端安裝一對大小頭作為擾流件,在擾流件和流量計之間安裝不同長度的直管段。經過一定時間段的運行,確認標準裝置與流量計的流量偏差以及疣量計的重復性,以此分析擾流件對流量計準確度的影響。 3實臉分析 3.1在流量計.上游安裝40cm直管段,下游安裝19cm直管段實驗 流量計上游直管段長度大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝圖如圖1所示,示意圖如圖2所示。 實驗數據如表3所示。 從表3可以看出,擾流件安裝在距流量計上游端較遠時,其運行數據的流量偏差與重復性符合流量計的國家標準。 3.2在流量計上游安裝29.1cm直管段,下游安裝19cm直管段實驗 流量計上游直管段長度較大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖3所示. 實驗數據如表4所示。從表4可以看出,擾流件安裝在距流t計上游端接近5D處時,其運行數據的流量偏差(qmin≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。 3.3在流量計上游安裝19cm直管段,下游安裝40cm直管段實驗 流量計上游直管段長度小于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖4所示 從表5可以看出,找流件安裝在流量計上游端小于5D處時,其運行數據的流量偏差(qai≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。一、旋進旋渦流量計表頭顯示瞬時流量、壓力正常,溫度顯示與工作現場溫度不符1.溫度示值為“-75C”或超過“100℃”. 溫度傳感器損壞.可更換傳感器.2.溫度示值超過或低于現場實際溫度,更換傳感器后,仍為該現象. 溫壓電路損壞.可更換溫壓電路.二、旋進漩渦流量計表頭無顯示1.流量計無24V電源或電池供電.對流量計進行24V供電或更換流量計電池.2.流量計液晶板損壞.更換流量計液晶板.3.流量計主板損壞.更換流量計主板.4.電源接線有誤或斷線.查找并重新接線.三、旋進旋渦流量計表頭溫度、瞬時流量有顯示,壓力與實際工作壓力指示不符1.若壓力示值為“80”或流量計“壓力上限”(上限在流量計選型參考表內可查到). 一是外接一新壓力傳感器,看表頭是否顯示當地大氣壓,若顯示當地大氣壓,則原傳感器損壞.可更換壓力傳感器.二是外接一半新壓力傳感器,若表頭顯示仍為“80”,則證明流量計主板壞.可更換流量計主板.2.壓力示值基本為一定值(現場工作壓力變化較大,流量計表頭顯示壓力無變化或變化較?。? 一是壓力傳感器取壓孔堵塞.可清理取壓孔.二是壓力傳感器線性校準曲線變壞.可更換或重新標定壓力傳感器.四、旋進旋渦流量計表頭顯示溫度、壓力正常,無瞬時流量顯示1.流量計選型過大,選型過大會造成流量計無流量顯示.一是調低流量計下限截止頻率(這樣流量計可以使用,但會造成流量計精度降低).二是更換小規格流量計.2.前置放大器無電流輸入.流量計無電源供電,進行流量計24V外部電源或電池供電.3.前置放大器無頻率輸出.可更換前置放大器.4.主旋進漩渦流量計板損壞.可更換流量計主板.
您如果需要德國VSEVTR1010流量計型號規格的產品,請點擊右側的聯系方式聯系我們,期待您的來電
