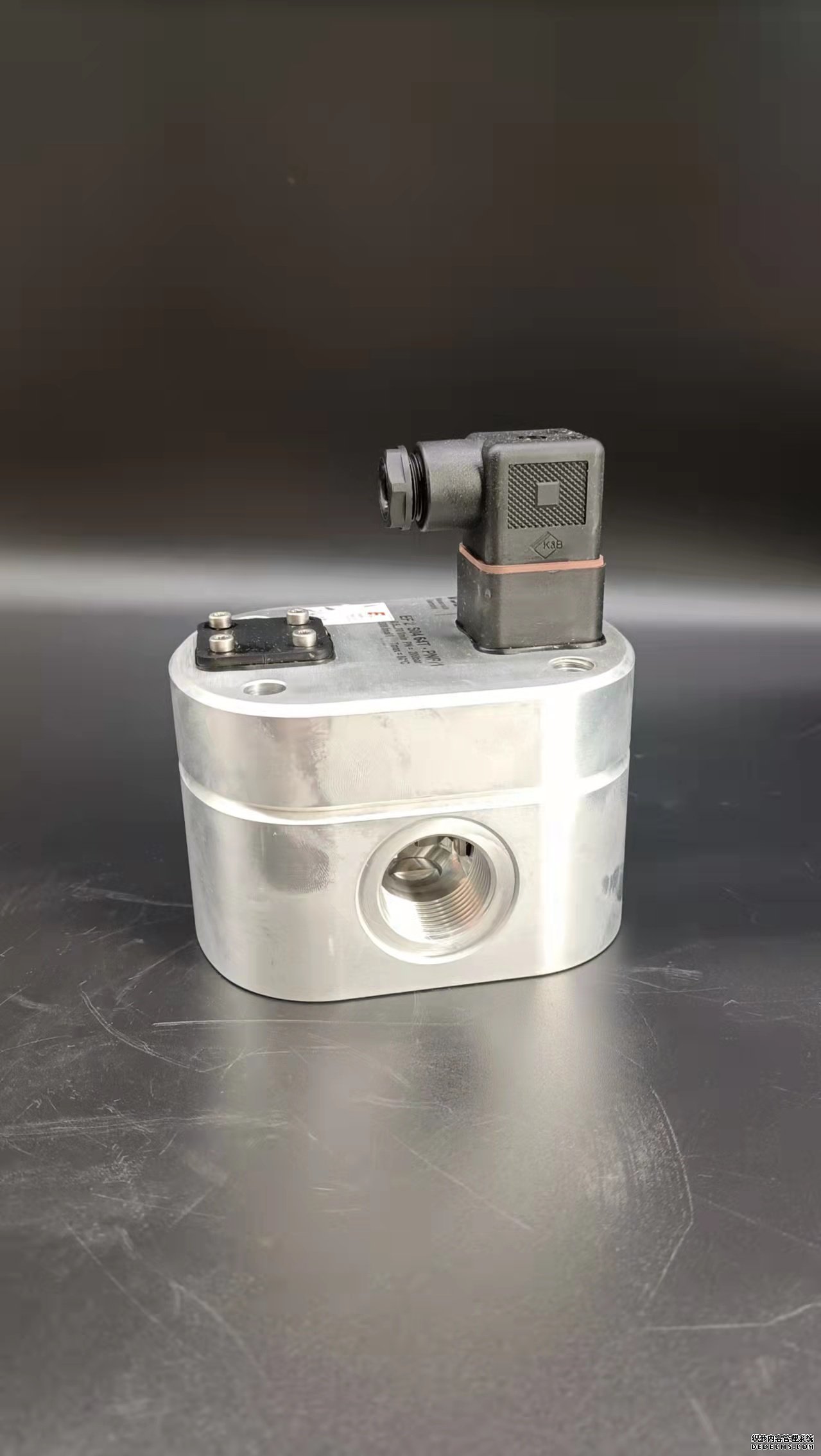

德國VSEVHM01-2流量計資料同時我們還經營：根據高含水原油這一特殊介質及其使用環境的特點，對早期廣泛應用于注水、注聚等計量中的電磁流量計進行了相關的技術改進。(1)對傳感器進行防爆處理。通過現場應用進行綜合分析，認為高含水原油的計量場所是油氣密集的地方，需要對傳感器進行防爆處理才能滿足工作需要。根據傳感器的特點及其使用環境的要求，選用了傳感器的復合防爆型式，即澆封隔爆型，防爆標志為mdIIBT4.關鍵技術是傳感器主體結構采用了澆封工藝技術、接線盒采用了隔爆外殼。接線盒的隔爆接合面為螺紋隔爆接合面，引人裝置采用密封圈壓緊螺母式，產品通過了國家防爆電氣產品質量監督檢驗測試中心的5項試驗。(2)提高轉換器的輸人阻抗，保證流量計的測量精度。對電磁流量計來說，傳感器產生的感應電勢只有幾毫伏，如要進行準確測量，要求轉換器的輸人阻抗遠遠大于傳感器的內阻，才能保證儀表的精度。電磁流量傳感器的內阻僅與被測介質的電導率和電極直徑有關。高含水油的電導率隨含水情況有所變化，因此，采用了專用前置放大器，相應地提高了轉換器的輸人阻抗，保證了測量精度。(3)轉換器實現智能化。智能電磁流量計采用了自動跟蹤式勵磁控制和智能反饋式信號放大處理技術，使用了多CPU協同信息處理的方法，使儀表在功能上具有了支持各種傳感器匹配與校驗、數字與模擬的系統連接、自診斷和安裝調試測試、斷電信息保護、在線信息查詢、軟件沖擊自動恢復、多單位多形式的計量顯示選擇等全方位的智能化功能，操作使用十分方便。(4)改進型電磁流量計的主要技術指標。①適應的場所:轉油站、聯合站的高含水油計量，因為這些場所的高含水油經過油氣分離，流態比較穩.定，含水波動較小，計量精度能夠保證;②被測介質的含水率:>80%;③工作壓力:≤2.5MPa;.④被測介質溫度:≤100℃;⑤傳感器襯里:可根據被測介質的溫度選擇不同的襯里。高含水油的溫度一般在50~70℃，選擇耐油橡膠襯里可滿足計量要求;⑥口徑依據被測液量的滿量程流量來選擇。電磁流量計的流速下限為0.5m/s。一般流量測量以2m/s為經濟流速，而在高含水油測量時，流體的流速要求偏高一些，一般3~4m/s，這樣可以避免低流速時原油附著于測量管壁及電極上，保證正常計量。.1、確認渦輪流量計可用的測量對象，如前所述。2、選擇型式。按流體物性選擇，氣體和液體分別用氣體型和液體型，不能通用。在工作狀態下液體粘度超過5mPa.s應選用高粘度型（國內尚無定型產品）。酸性腐蝕性液體選用耐酸型（國內尚無定型產品）?！　“喘h境條件選擇，按環境溫度和濕度等選擇合適儀表，如周圍有爆炸易燃性氣氛應選防爆型傳感器?！　“垂艿肋B接方式選擇，傳感器有水平和垂直兩種安裝方式。水平安裝時與管道連接方式有法蘭連接、螺紋連接和夾裝連接。中等口徑選用法蘭連接，小口徑和高壓管道選用螺紋連接，夾裝連接只適用于低壓中小管徑。垂直安裝只有螺紋連接。3、選擇規格。按現場使用條件，如流量范圍、管徑、流體壓力和溫度、安裝位置等和性能要求，如精確度、重復性、顯示方式等參照制造廠選型樣本或使用說明書選定具體規格型號，也有可能找不到合適的，只好另選其它流量計?！　∮捎跍u輪流量計類型規格繁多，特別是不同制造廠產品質量有差別，必須盡量搜集制造廠及有關標準等資料進行反復調查比較后再決定取舍。根據SH/T3104－2000《石油化工儀表安裝設計規范》中規定渦街流量計的安裝要求如下:(1)測量液體時渦街流量計應安裝于被測介質完全充滿的管道上。(2)渦街流量計在水平敷設的管道上安裝時，應充分考慮介質溫度對變送器的影響。(3)渦街流量計在垂直管道上安裝時，應符合以下規定:①測量氣體時，流體可取任意流向②測量液體時，液體應自下而向上流動。(4)渦街流量計下游應具有不小于5D(流量計直徑)的直管段長度，渦街流量計上游直管段長度應符合以下規定:①當工藝管道直徑大于儀表直徑(D)需縮徑時，不小于15D;②當工藝管道直徑小于儀表直徑(D)需擴徑時，不小于18D;③流量計前具有一個90°彎頭或三通時，不小于20D;④流量計前具有在同一平面內的連續兩個90°彎頭時，不小于40D;⑤流量計前具有不同平面內的連接兩個90°彎頭時，不小于40D;⑥流量計裝于調節閥下游時，不小于50D;⑦流量計前裝有不小于2D長度的整流器，整流器前應有2D，整流器后應有不小于8D的直管段長度。(5)被測液體中可能出現氣體時，應安裝除氣器。(6)渦街流量計應安裝于不會引起液體產生氣化的位置。(7)渦街流量計前后直管段內徑與流量計內徑的偏差應不大于3%。(8)對有可能損壞檢測元件(旋渦發生體)的場所，管道安裝的渦街流量計應加前后截止閥和旁路閥，插入式渦街流量計應安裝切斷球閥。(9)渦街流量計不宜安裝在有震動的場所。  智能金屬管浮子流量計的軟件設計采用模塊化編程結構，主要包括三個部分:輸入模塊、控制模塊、輸出模塊。所有程序代碼均采用C語言編寫。  輸入模塊主要包括數據采集、濾波、溫度補償、非線性補償和數值計算等，總體采用定時器中斷方式，程序流程圖如圖2所示。輸入模塊中的非線性補償程序采用分段線性擬合的方式來實現。通過采集9組或11組流量信號，作為擬合直線的端點，當前采樣值按數據大小得到擬合曲線段的斜率和初始數據，代入擬合方程即可得到修正后的流量數據。  控制模塊包括鍵盤處理程序和看門狗程序，鍵盤處理功能是通過中斷方式設置標志位在置入參數子程序中實現的。金屬管浮子流量計在通過總線組網，實現.上位機組態調試的同時，通過鍵盤，可以就地調試。  輸出模塊包括顯示程序和通信中斷服務程序。通信中斷服務程序流程圖如圖3所示。德國VSEVHM01-2流量計資料超聲波流量計目前通常采用三種安裝方式:W型，V型，Z型。根據不同的管徑和流體特性來選擇安裝方式，通常W型適用于小管徑(25～75mm)，V型適用于中管徑(25～250mm)，Z型適用于大管徑(250mm以上)，總之，為了提高測量的準確性和靈敏度，選擇合適的安裝方式，使得測量信號(即差值)與二次儀表相匹配?！　榱吮ＷC儀表的測量準確度，應選擇滿足一定條件的場所定位:通常選擇上游10D、下游5D以上直管段;上游30D內不能裝泵、閥等擾動設備。1、零流量的檢查　　當管道液體靜止，而且周圍無強磁場干擾、無強烈震動的情況下，表頭顯示為零，此時自動設置零點，消除零點飄移，運行時須做小信號切除，通?？闪髁啃∮跐M程流量的5%，自動切除。同時零點也可通過菜單進行調整。2、儀表面板鍵盤操作　　啟動儀表運行前，首先要對參數進行有效設置，例如，使用單位制、安裝方式、管道直徑、管道壁厚、管道材料、管道粗糙度、流體類型、兩探頭間距、流速單位、最小速度、最大速度等。只有所有參數輸入正確，儀表方可正確顯示實際流量值3、流量計的定期校驗　　為了保證超聲波流量計的準確度，我們進行定期的校驗，通常我們采用更高精度的便攜式流量計進行直接對比，利用所測數據進行計算:誤差=(測量值-標準值)/標準值，利用計算的相對誤差，修正系數，使得測量誤差滿足±2%的誤差，即可滿足計量要求。該操作簡單方便，可有效提高計量的準確度。電磁流量計傳感器得到的測量信號很弱，一般為微伏、毫伏級別，要進行精確測量就需要對其進行放大處理。前置放大電路的作用就是把傳感器得到的微弱的流量信號放大，同時還可以抑制變送器兩電極對地之間存在的同相干擾。前面提到放大電路輸入阻抗Ri和信號源內阻R5組成分壓電路如圖2.10。 　　為了降低電磁流量計信號源內阻的影響，放大電路要采用高輸入阻抗。同時為了解決供電電源干擾耦合到輸入回路所帶來的工頻干擾以及勵磁磁場的交變變化所產生的其它干擾(共模干擾)，我們采用差分電路來減少共模干擾的影響。線路如圖2.11該電路特點是一個差分電路，只對兩信號差值進行放大，它的差分能力用抑制比來表示。兩個輸入對地電位相異時的增益和電位相同時的增益之比即稱為“抑制比"，理想上抑制比可以無窮大。這樣我們就能用這個電路測量傳感器兩個電極之間的電位，這樣兩電極對地的干擾電壓(同相干擾)可以在放大時受到抑制。綜合起來，此電路具有放大放大差模信號、抑制共模信號、輸入阻抗高、輸出阻抗低、失調小、溫漂小、線性好和增益穩定可調等優點。 　　電磁流量計電路由三個放大器組成A1、A2、R1、R2和RG組成的第一級放大電路為同相放大電路，該電路實際是兩電壓跟隨器，它們兩個反相端由恐相連，具有非常高的輸入阻抗，適合放大微信號；R3、R4、R5、R6和A3組成第二級基本差動放大器，它可以消除第一級的共模信號，整個電路通過對RG的改變來調整放大倍數?！　“凑詹钅：凸材］斎氲亩x，可將VI1和VI2表示為： 　　令運算放大器A1、A2、A3的輸入失調電壓分別為VI01、VI02、VI03，A1和A2相互失調電壓為VI0，失調電流為VI0；其中VI0=VI01-VI02,這樣簡化得到圖2.12。智能電磁流量計離不開良好的顯示界面。我們采用128*64的圖形點陣液晶顯示模塊來顯示累積流量、瞬時流量等數據信息。液晶顯示模塊(LCM)，是將液晶顯示器件、驅動及控制電路、以及溫度補償、驅動電源、背光等輔助電路組合在一起的一種相對獨立的顯示器件和設備。通常液晶顯示器件本身引線眾多，而且要將這些引線與驅動、控制等電路連接才能用于顯示信息，因此生產廠家在制造液晶顯示器件的同時，也將與之對應的驅動、控制等電路做成PCB板，然后用壓框和導帶或導電橡膠將液晶顯示器件固定在PCB板上，從而組合形成液晶顯示模塊。圖3.10是我們采用的MSC．G12864DYSY-1W型液晶模塊的外部尺寸圖?！　D3.11MSC．G12864DYSY-1W型液晶模塊的結構圖，由圖中可以看出電磁流量計液晶模塊集成了兩個KS0108B顯示驅動控制器和一個KS0107B顯示驅動器，兩個KS0108B分別控制左右兩個半屏(64x64)像素點的顯示，KS0107B作為64行的行驅動控制。德國VSEVHM01-2流量計資料1.節能效果好  彎管流量計因其獨特的測量原理,沒有其他流量計必須具備的節流件或插入件,最大限度地減低了因計量檢測器具帶來的流體在管道內的壓力損失,減少了加壓設備的投入和加壓設備的電能消耗。由于孔板流量計是利用對流體節流裝置施行節.流產生的差壓來測量流體流量,流體在孔板上存在壓力損失,因此使用時為了保證孔板流量計的測量精度,在選定孔板流量計的工作壓差時都取高壓差值。通常情況下，該節流壓力損失(稱為不可恢復壓力損失)可達孔板運行流量下產生壓差值的30%～70% (與孔板的β值有關)?？装辶髁坑媺毫p失等損耗量用見表1。2.設備使用狀況較好  冶金工業煤氣中，含有大量的粉塵、水、焦油和萘,使很多流量測量計量設備不能正常工作。彎管流量計的特殊結構和導壓管上的三通閥可在正常工作狀態下清除傳感器的堵塞附著物,實用便利,在現場試用4年來從未發生堵塞現象。3.彎管流量計結構簡單  彎管流量計的彎管傳感器,是一個90的標準彎管,內部沒有任何節流件和插入件,是測量元件中最為簡單實用的測量件。隨著機械加工業的快速發展和高精度數控機床用于機械加工業,彎管流量傳感器的加工精度不斷提高,質量越來越好。 彎管流量計的直管段要求前5D,后2D,孔板流量計的直管段要求前10D,后5D。彎管流量計的重復性好,可達0.2%。4.彎管流量計適應性強,量程范圍寬  彎管流量計在高溫、高壓、沖擊、振動、潮濕、粉塵等惡劣環境條件下,優于孔板流量計,震動和沖擊對彎管流量傳感器的正常工作幾乎沒有影響,高溫、高壓對彎管流量計來說只要采用與工藝管道相同的材質,就可以解決。  彎管流量傳感器的幾何尺寸幾乎沒有限制,管徑的大小從幾十毫米到2n以上,只要彎管的彎徑比符合規定要求,都可以做為傳感器進行流量測量。  彎管流量計的設計特點最適合在高溫、高壓狀態下(高溫蒸汽、高溫水)的流量計量,可降低能源損耗,降低壓力損失,提高供熱效率。彎管流量計的量程比可達10: 1,孔板流量計的量程比一般為35: 1.5.彎管流量傳感器的耐磨性好  因彎管流量傳感器的特殊結構,內部沒有任何節流件和插入件,固彎管流量傳感器幾乎不存在磨損,是保證彎管流量計長期運行精度不變的重要條件?？装辶髁坑嬋肟谶吘壖怃J度對磨損十分敏感,只要有微量的磨損,就會直接影響到測量精度,在氣體的長期高度沖刷下,也會使孔板開孔直角入口的邊緣很快鈍化,使測量精度系統發生變化造成誤差。6.彎管流量計安裝方便,維護量小  彎管流量計具有良好的耐磨性,長期運行的穩定性和可在線進行清污等特點,可采用直接焊接的方法進行安裝,避免了流量測量裝置現場跑、冒、滴、漏,令人頭痛的問題,降低了安裝費用。  由于彎管流量計一次測量件長期運行無磨損件,大大降低了維護費用,幾乎是免維護,一般可達到被測氣體管道的使用壽命。  孔板流量計的插入件和節流件容易堵塞,附著臟物,影響測量準確性。為保證孔板流量計的測量精度,必須經常進行拆除檢查清污,這樣頻繁的拆裝、檢查、清污維修,在連續作業的冶金企業難以做到,特別是對在較大管道上的孔板流量計就更難以做到,可見在工業煤氣計量中具有多種不確定因素影響測量誤差。7.彎管流量計不易凍管  孔板流量計的結構、工作原理達到的測量精度,節流件起到了決定性的作用。節流件對氣體在管道的流動具有非常大的阻力,一般只能利用輸氣管道.截面的1/3,大量潮濕含水的氣體在節流件截面上形成了大量的水珠,遇冷后結霜、結凍堵管。為解決煤氣供應的凍管問題,必須給每套孔板加裝保溫伴.熱裝置,來保證新疆地區5個月的冬季運行。表2為孔板流量計運行費用。  彎管流量計由于特殊結構和安裝的多樣性(水平轉水平,水平轉垂直向下，垂直向下轉水平,垂直直管,水平直管等安裝方式,見圖3),可以有效防止煤氣計量中凍管的發生，節省熱能源和運行費用。渦街流量計是依據流體力學振動現象中振動頻率與流速的對應關系工作。它對管道流速分布畸變、流動脈動及旋轉流十分敏感，同時由于其感.測元件為壓電晶體，各種機械振動對輸出信號干擾較大,僅表抗振性差。因此現場安裝條件要求較高。  為了達到測量精度，渦街流量計必須保證一定的前后直管段,并盡量避免在靠近調節閥、半開閥和.截止閥后安裝流量計;測壓點和測溫點應分別在下游側距流量計中心線3.5D~5.5D和6D-8D;。  渦街流量計的表體安裝不良，如接管偏大、偏小、偏移有臺階)或墊片突入管道都會引起測量誤差。配管內徑一般應等于或略大于流量計的內徑。如配管的實際內徑略小于流量計的內徑5%以內),雖不會影響僅表的固有K系數，但因流通面積突變引起表觀流速變化而產生附加測量誤差，這可以通過修正K系數來補償。修正后的儀表系數為K"=K（D2/D1）2式中:Dt-儀表實際內徑;D2-配管實際內徑。  當測量容易汽化的液體或工作條件接近臨界狀態的液體時,為防止氣穴現象出現，設計安裝時必須確認管道內的最低壓力P'，這樣才能保證渦街流量計正常工作。p由下式計算:p≥2.7△p+1.3po△p≈1.1x10-6ρv2  式中:p-管道內流體絕對壓力，MPa;△p-流體在.發生體前后的壓差，MPa;po-在工作溫度下流體的飽和蒸汽壓，MPa;ρ--工作條件下流體的密度，kg/m³，V-流動流體的流速,m/s.儀表使用中還要注意以下問題:①安裝渦街流量計的位置要遠離動力設備和變化頻繁的閥門，如管線振動較大，應在流量計前、后2D處加裝固定支架以咸振;②如管道流體的流速不穩，可考慮在管線上增加穩壓裝置或整流器來消除流速分布的不均勻現象;③由于壓電晶體的靈敏度隨溫度升高而大幅度下降，應避免在測量高溫介質（≤250℃),特別是高低溫頻繁變化的介質中使用;④流量計的安裝位置應避開較強的熱源、電場及磁場,盡量選擇較好的工作環境根據高含水原油這一特殊介質及其使用環境的特點，對早期廣泛應用于注水、注聚等計量中的電磁流量計進行了相關的技術改進。(1)對傳感器進行防爆處理。通過現場應用進行綜合分析，認為高含水原油的計量場所是油氣密集的地方，需要對傳感器進行防爆處理才能滿足工作需要。根據傳感器的特點及其使用環境的要求，選用了傳感器的復合防爆型式，即澆封隔爆型，防爆標志為mdIIBT4.關鍵技術是傳感器主體結構采用了澆封工藝技術、接線盒采用了隔爆外殼。接線盒的隔爆接合面為螺紋隔爆接合面，引人裝置采用密封圈壓緊螺母式，產品通過了國家防爆電氣產品質量監督檢驗測試中心的5項試驗。(2)提高轉換器的輸人阻抗，保證流量計的測量精度。對電磁流量計來說，傳感器產生的感應電勢只有幾毫伏，如要進行準確測量，要求轉換器的輸人阻抗遠遠大于傳感器的內阻，才能保證儀表的精度。電磁流量傳感器的內阻僅與被測介質的電導率和電極直徑有關。高含水油的電導率隨含水情況有所變化，因此，采用了專用前置放大器，相應地提高了轉換器的輸人阻抗，保證了測量精度。(3)轉換器實現智能化。智能電磁流量計采用了自動跟蹤式勵磁控制和智能反饋式信號放大處理技術，使用了多CPU協同信息處理的方法，使儀表在功能上具有了支持各種傳感器匹配與校驗、數字與模擬的系統連接、自診斷和安裝調試測試、斷電信息保護、在線信息查詢、軟件沖擊自動恢復、多單位多形式的計量顯示選擇等全方位的智能化功能，操作使用十分方便。(4)改進型電磁流量計的主要技術指標。①適應的場所:轉油站、聯合站的高含水油計量，因為這些場所的高含水油經過油氣分離，流態比較穩.定，含水波動較小，計量精度能夠保證;②被測介質的含水率:>80%;③工作壓力:≤2.5MPa;.④被測介質溫度:≤100℃;⑤傳感器襯里:可根據被測介質的溫度選擇不同的襯里。高含水油的溫度一般在50~70℃，選擇耐油橡膠襯里可滿足計量要求;⑥口徑依據被測液量的滿量程流量來選擇。電磁流量計的流速下限為0.5m/s。一般流量測量以2m/s為經濟流速，而在高含水油測量時，流體的流速要求偏高一些，一般3~4m/s，這樣可以避免低流速時原油附著于測量管壁及電極上，保證正常計量。.1、渦街流量變送器的選擇　　在飽和蒸汽測量中采用壓電式渦街流量計變送器,由于渦街流量計量 程范圍寬,因此,在實際應用中,一般主要考慮測量飽和蒸汽的流量不得低于渦街流量計的下限,也就是說必須滿足流體流速不得低于5m/s.根據用汽量的大小選用不同口徑的渦街流量變送器,而不能以現有的工藝管道口徑來選擇變送器口徑。1.2、壓力補償壓力變送器的選擇　　由于飽和蒸汽管路長,壓力波動較大,必須采用壓力補償,考慮到壓力溫度及密度的對應關系,測量中只采用壓力補償即可,由于我公司管道飽和蒸汽壓力在0.3~0.7MPa范圍,壓力變送器的量程選擇1MPa，.即可。1.3、顯示儀表選擇　　顯示儀表智能流量顯示儀,具有溫壓補償瞬時流量顯示和累積流量積算功能。2、渦街流量計的參數設定2.1、儀表系統的設定,合肥儀表總廠需設定的儀表系數K可用下式表示:K=1000/Ko式中:Ko為渦街發生體在出廠時標定的儀表常數,L/脈沖;K的單位為脈沖數/m3。2.2、壓力補償壓力變送器的量程設定。2.3、壓力流量報警上限設定。3、渦街流量計的安裝3.1、渦街流量計盡量安裝在遠離振動源和電磁干擾較強的地方,振動存在的地方必須采用減振裝置,減.少管道受振動的影響。3.2、直管段的配置,前后直管段要滿足渦街流量計的要求,所配管道內徑也必須和渦街流量變送器內徑一致。4、渦街流量計使用注意事項　　盡量減少管道內汽錘對渦街發生體的沖擊。振動較大而又無法消除時,不宜采用渦街流量計。
