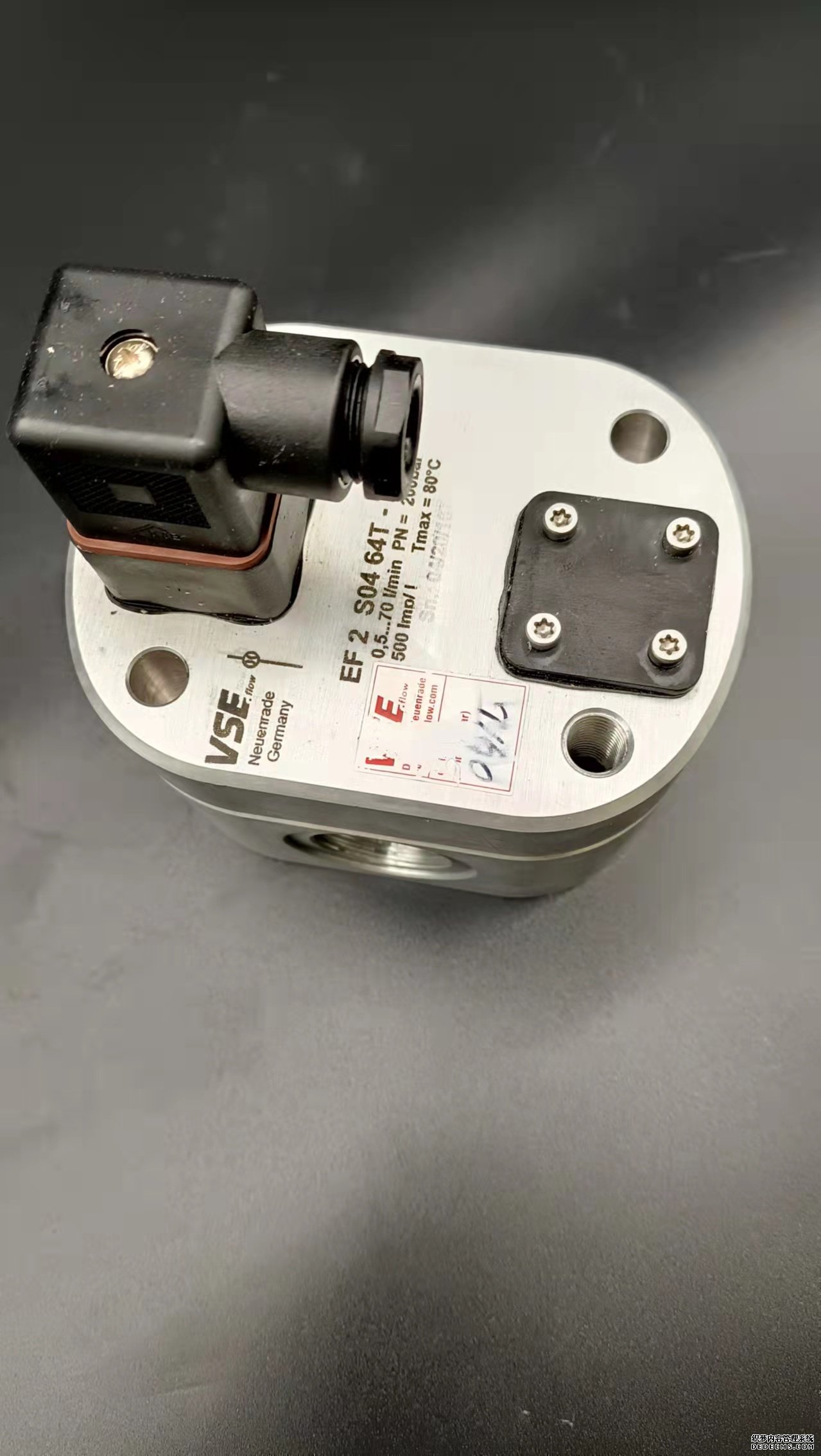

德國VSEAPG流量計定做同時我們還經營：金屬管浮子流量計與恒流閥組成的吹掃設備原理，如圖1所示，以恒定人口壓力為例:   彈性膜片受到向上的作用力為: P2A+P1a(1) 彈性膜片受到向下的作用力為: P3A+P2a+F(2) 在壓力平衡狀態時，即式(1)=式(2)時: P2A+P1a=P3A+P2a+F(3) 作為壓力調節器膜片的壓差P2-P3,我們可以得到: P2-P3=F/A-(a/A)(P1-P2)(4) 由于a<A,所以(a/A)(P1-P2)可以忽略不計,由于F和A都時恒定值，所以: C(恒定值)=P2-P3   當金屬管浮子流量計測量介質是不可壓縮的液體時，RE壓力調節器可以適用于出口壓力變化。對于式(4)，由于P是恒 定的，P3是變化的，因此，P3變為:P3+△P,P2變為: P2+△P,所以: C(恒定值)=P2-P31.煤漿的磨損大,所以電磁流量計采用耐磨的ETFE襯里”的觀點不準確,ETFE主要解決了與金屬的附著問題。雖然ETFE的原料便宜，但其目前的處理工藝復雜,用它來制作襯里,成本比PFA還高,且沒有表征ETFE的.耐磨性優于PTFE的佐證。2.采用低噪聲電極,所以波動小”的觀點不準確。電極的形狀的確與噪聲大小相關。由于原進口流量計的電極在某煤化I企業有結垢現象,經常需要把流量計拆下來用晶相砂紙打磨電極,而上海威爾泰采用自清潔電極(即尖狀電極),有效地解決了結垢問題。實際應用表明,雖然采用自清潔電極流量計的平穩性比采用球面電極的平穩性稍差,但也沒有出現過異常波動。所以,我們認為,在解決煤槳流量輸出異常波動方面,低噪聲電極并非關鍵技術。3.原進口流量計安裝要求低，‘前5D后2D'就行”的觀點不準確。在實驗室標定時,要求直管段比較長(達到10D);在應用中,-般“前5D后3D”就足夠了,這并非僅僅適用于進口流量計。如果縮徑,直管段要求還可以進一步減小。另外,現階段的煤漿流量計,基本沒有投閉環控制的,對于精度的要求不是很高,關鍵是保證安全連鎖處于有效狀態,以避免異常波動引起誤跳車。4.原進口流量計流速大小對流量的影響很小，適用0.3m/s的流速"的觀點不準確。這種說法有很大的誤導作用。實際應用經驗表明,當流速較低時,尤其是當流速低于0.5m/s時,煤漿流量計容易波動。因此,這種觀點不準確。5.單純縮徑"的觀點不準確。我們曾經把管道縮徑,安裝較小口徑的流量計,實際使用效果卻不如采用本文所提的方案。一方面，由于涉及管道改造、高壓法蘭以及壓力容器級別的焊接,綜合成本也不低;另一方面在管道上縮徑,小口徑長度會遠大于在電磁流量計上縮徑，導致壓損增大,再加.上轉換器未替換,很多結果不可預知。6.原進口流量計因為業績多，所以風險小”的觀點不準確。業績多和業績好是兩個概念,二者沒有因果聯系。由于歷史的原因，原進口流量計市場占有率比較高,好的業績雖然多,但差的業績也有。一旦波動引起誤跳車，損失是很大的。據不完全統計,因為煤漿流量計波動引起誤跳車,200000t甲醇生產線一次損失約為300000元;600000t甲醇生產線，誤跳車一次的損失約為800000元。這也是質量好的煤漿流量計價格居高不下的原因之一。我們曾經使用兩種品牌的進口流量計,八個月就壞的情況也出現過,-年壞三套的情況也發生過。三聚磷酸鈉(俗稱五鈉)的生產過程中有一個中和過程，在該過程中磷酸和純堿按一定比例混合、反應后被制成可用來進一步生產五鈉的中和液。在這樣一一個過程中為使產品質量得到有效控制就需要對加入中和罐的磷酸量根據分析結果進行精確的批量控制。存在的問題和解決方案   圖1中流量計自1983年裝置投產后就一直使用，到1997年已是殘破不堪，常因其故障使裝置的生產遭受影響。在這種情況下如何來解決好這個問題就很自然地納入了我們的工作日程。我們首先想到的是想按原型號進行更新，但經市場詢價后我們發現這種老式的儀表現在的售價實在太昂貴，竟達十一萬多人民幣一臺，很不合算。經研究后，我們認為智能式電磁流量計能擔此任(當時集批處理功能于一身的流量計還不多),其完善的功能和一體式結構既能夠通過表頭上的三個紅外觸摸鍵使將來的操作完全和老儀表一樣在現場完成，也可利用這種儀表本身具有的HART通信功能和RS485接口方便地使用HART通訊器或其它智能終端實現遠程操作。該方案投資僅為三萬元人民幣左右(不計遠程終端，暫未用)。圖1為控制系統圖 2儀表選型和系統設計 (1)根據工藝的酸流量情況我們選用了口徑為DN50的電磁流量計，針對磷酸的特殊腐蝕特性確定了聚四氟乙烯(PIFE襯里和鉭電極，電源為24VDC(因電磁閥也用該電源)。 (2)調節閥延用原舊閥。 (3)增加一個直流24V2.SW的二位三通電磁閥，用來控制調節閥的氣源(該氣源在舊系統中直接受控于流量計)。. (4)因所選流量計本身的觸點輸出容量最大僅為0.1A24W故增加一-個觸點容量為0.5A24V激勵電壓為24VDC的中間繼電器(該繼電器直接固定在流量計自身的接線盒內)用以可靠驅動電磁閥。系統構成示意圖見圖2。熱式氣體質量流量計是流量計發展歷史的一次重大變革,使流量測量直接轉變為質量流量的測量.根據測量時熱式質量流量計所使用的流量測量元件的加工工藝的不同,常用的傳感器探頭可以分為：熱線熱式流量傳感器、熱敏電阻式傳感器、半導體集成電路式傳感器等.　　熱式流量傳感器探頭對流體運動形態的影響較小,測量范圍大,響應性能也很好,但是,這種類型的傳感器探頭對機械強度要求較高、在傳感器材料選擇上受到較大的限制；同時,加熱溫度僅能達到400~500℃.此外,由于流體中的微小顆粒容易粘附到熱線上,抗污染腐蝕能力較差,易損壞使熱線的特性發生不穩定性變化,熱線一致性差,難以進行批量生產.　　半導體式傳感器探頭是以單晶硅為基體,使用硅微機械加工而成的微橋結構.半導體式傳感器探頭多用于0～25mL/min 的小流量氣體的測量,在本課題中所需要測量的流量范圍較大,不能滿足使用要求.圖2-2是典型的半導體式傳感器探頭結構.　　熱電阻式傳感器主要有兩個探頭：一個流量探頭(Rp),一個溫度探頭(Rtc).目前,市場上所使用的大部分熱式氣體質量流量計傳感器探頭主要是基準鉑電阻.工作的時候,兩個探頭以一定的機械結構固定于管道中,可以通過熱源探頭上電壓信號量或者加熱功率的改變來衡量流量的變化.工作中要求兩個傳感器探頭對流量的響應盡可能的快,且要保證散熱同步,傳感器探頭的靈敏度最高,這為傳感器探頭的設計增添了一定的難度.　　如圖2-3鉑電阻的典型結構所示,鉑電阻在在管道內與流體進行熱交換的過程中,鉑電阻的表面和內部鉑絲之間存在熱阻,阻礙熱量的交換.因此,必須從鉑電阻元件的選擇和傳感器結構設計兩方面進行設計,盡量減小鉑電阻內部和表面的熱阻.如果熱阻較大,熱敏電阻表面和內部就會存在很高的溫度差高,出現流量探頭和溫度探頭已經達到恒定溫差的假象,會嚴重影響控制電路正常工作,使測量的結果與管道流量的實際狀況出現較大偏差,所以減小探頭的熱阻是設計熱電阻式傳感器的關鍵.德國VSEAPG流量計定做1)電磁流量計:電磁流量計工作原理基于電磁感應定律。當具有一定導電率的液體在磁場中移動時，產生電動勢。國內外使用這類流量計較多，它具有準確度高量程較大、無水頭損失、直管段要求短等優點。但造價隨著管徑增大而成倍增加。2)插入式渦輪流量計:插入式渦輪流量計是將旋轉葉輪的渦輪頭與不銹鋼桿連接插入管中的裝置。當流體流動沖擊渦輪葉片轉動時，用測量渦輪的轉速來反映流體流量。它只能測知管內某點的流速靠儀表系數來推算平均流速。分切向式渦輪頭和軸向式渦輪頭兩種，安裝或維護時可以不斷水;造價相對較低。3)超聲波流量計:超聲波流量計近年來在國內外給水行業大口徑水管上用得較多。它具有準確度高量程大、無水頭損失、安裝方便等優點:其造價不因管徑增大而增加，適用于較大管徑場合。此類儀表從原理到結構都很復雜，故障排除較困難。4)渦街流量計:渦街流量計是利用管內水流遇障礙物(擋體)產生震蕩運動的規律制成的震蕩現象稱卡門渦街。由于沒有可動部件和感壓孔，所以不宜受水中雜質影響，也不宜磨損或發生障礙，但管中流速不宜太低。5)均速管、文丘利流量計:均速管是一種多孔采集斷面流速即能測知平均流速的裝置其優點是便于安裝水頭損失小造價較低;缺點是流速低時，壓差較小，準確度低。文丘利流量計是-種比較可靠穩定性好的流量計，但造價較高。  當前，在國內關于蒸汽測量方面存在不少誤區，很多用戶往往認為購買了高品質的流量計就可以得到準確的計量結果。蒸汽的計量不同于其它流體如水、空氣等介質，在實際測量中影響其精確測量的因素較多，經常會出現流量計本身檢定合格，而實際卻感覺計量“不準”的現象。影響孔板流量計對蒸汽流量準確計量的因素主要有以下三個方面。1.上下游直管段不足  對于傳統的渦街或孔板流量計，其前后安裝直管段要求分別約為20D和5D。如果上下游直管段不足，則會導致流體未充分發展，存在旋渦和流速分布剖面畸變。流速剖面畸變通常由管道局部阻礙(如閥門)或彎管所造成，而旋渦普遍是由兩個或兩個以上空間(立體)彎管所引起的。上下游直管段不足可以通過安裝流動調整器來調整,最簡單有效的辦法是采用對上下游直管段要求較低的流量計。2.蒸汽的密度補償不正確  為了正確計量蒸汽的質量流量，必須考慮蒸汽壓力和溫度的變化，即蒸汽密度補償。不同類型的流量計受密度變化影響的方式不同。渦街流量計的信號輸出只和流速有關，而和介質的密度、壓力和溫度無關，差壓式流量計其質量流量與流量計的幾何外型、差壓平方根和密度平方根有關。①補償精確度的差異。測溫對補償精確度影響較大。;如采用相同精度等級的溫度和壓力感應器，測溫誤差引起的密度差異要大于測壓誤差。②壓力測量影響因素。在蒸汽壓力的測量中，由于引壓管內冷凝水的重力作用會使壓力變送器測量到的壓力同蒸汽壓力之間出現一定的差值。測壓誤差如果不予以校正，則會影響蒸汽密度的計算，引起流量計量的誤差。對于上述現象，可在二次表(流量計算機內)進行零點遷移，既簡單又準確。3.蒸汽干度的影響  目前，用于測量蒸汽流量的孔板流量計大部分為體積流量計，首先測得體積流量，然后通過蒸汽的密度計算質量流量，也就是假定蒸汽為完全干燥。但是，蒸汽并非完全干燥，如果不考慮蒸汽干度的影響，得出的數據會低于實際的流量。因此流量計的二次儀表(流量計算機)應該具有設置飽和蒸汽干度的功能。但在實際工況確定蒸汽的干度也很困難。如果能夠改進蒸汽流量計入口處的蒸汽品質，則能改進孔板流量計的測量精度。渦街流量計至少保證流量計前15倍管徑，流量計后5倍管徑。如流量計前有彎頭，縮進，擴大等干擾源，則需保證流量計前30–40倍的管徑，流量計后6倍管徑。流量計應安裝于調節閥，壓力或溫度傳感器的上游?！　u街流量計主要用于哪些介質流量測量：如氣體、液體、蒸氣等多種介質。利用在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。常見問題主要有指示長期不準;始終無指示;指示大范圍波動，無法讀數;指示不回零;小流量時無指示;大流量時指示還可以，小流量時指示不準;流量變化時指示變化跟不上;儀表K系數無法確定，多處資料均不一致?？偨Y引起這些問題的主要原因，主要涉及到以下方面選型方面的問題?！　u街流量計技術指標的提高是行業發展的追求，如測量范圍，電阻從超導到1014Ω，溫度從接近絕對零度到1010℃。如測量準確度，時間測量從30萬年不差1秒提高到600萬年不差1秒。追求高穩定性和高可靠性隨著儀器儀表和測控系統應用領域的不斷擴大，可靠性技術在航天航空、電力、冶金、石油化工等大型工程和工業生產中起到維護正常工作的重要作用?！　”Ｕ犀F場儀器儀表的測控系統正常工作的渦街流量計也要求高穩定性和高可靠性。因為新材料的出現和各種加工技術的發展，現代的可靠性按平均無故障時間與10年前相比提高了3倍?！　u街流量計熱敏檢測元件靈敏度高，適用于溫度(<350℃)和較低密度的氣體測量，但因熱敏電阻用玻璃封裝，較脆弱，敞易受流體中的污物、有害物質及顆粒物的影響，所以被測介質還應足清潔的液體或氣體。德國VSEAPG流量計定做通常對電磁流量計傳感器進行分析時將側壁上的兩個電極看做點電極，但實際上它也是有一定的尺寸，兩個電極與被測液體接觸時有一定的電阻，這就是信號源的內阻。信號源內阻和放大電路輸入阻抗共同組成分壓電路，為了減少傳感器信號電壓損失，需要放大電路的輸入阻抗遠遠大于信號源內阻，這樣才能最大限度減少測量誤差?！　⌒盘栐磧茸枘Ｐ腿鐖D2.2。管道側壁裝有一對點電極，電極為圓柱形，電磁流量計直徑為d,兩電極間距為D，即管道內徑，被測液體電導率為σ。假設管道足夠長，電極與被測液體的阻抗用圓板電極與半無線寬流體接觸的模型計算。電極與被測液體1/2dσ, 由于管道直徑遠大于電極直徑，信號源內阻為兩電極與被測液體的接觸電阻之和即1/dσ?？梢婋姌O大小與被測液體電導率決定了信號源內阻。通常被測液體電導率從10S/m到10-6S/m，電極大小為cm級，這樣信號源內阻從十幾歐到幾百兆歐。計量管路流量量程變化是實際使用中經常遇到的情況, 特別是直接對沒有儲氣設備用戶供氣的計量更是如此。我國天然氣、煤氣的大部分消耗是供給城市作民用燃氣的,一般日負荷的變化都比較大,流量的量程變化也就較大。常用孔板流量計的量程比一般為3:1,對于大量程比的場合,一般采用以下三種方法解決。(1)將大流量分段多路并聯組合進行測量.在流量量程變化較大的場合,往往采用不同管徑的計算管道并聯組合,通過計量管路的組合切換來適應流量的變化;這是目前較為常用的方法。(2)更換孔板片改變值進行測量.在不改變標準孔板節流裝置和差壓計的情況下,通過更換不同開孔直徑的孔板,改變孔徑比的方法來實現流量測量。適用于較長時間的季節性流量較大幅度改變或供氣量的突然變化致使差壓計超出規定使用范圍的情況。(3)用一臺孔板流量計并聯不同量程差壓計進行測量.采用同一臺孔板流量計的一次裝置,并聯兩臺或兩臺以上不同量程的差壓計進行切換測量。渦輪流量計利用置于流體中的葉輪的旋轉角速度與流體流速成比例的關系，通過測量葉輪的轉速來反映通過管道的流體體積流量大小，是流量儀表中比較成熟的高準確度儀表之一?！　×髁坑媰扔薪涍^精密加工的葉片，它與一套減速齒輪和軸承一起構成測量組件，支撐渦輪的兩個不銹鋼自潤滑軸承，保證該組件有較長的使用壽命。流量計亦可選用外部潤滑油泵潤滑軸承，但注意不能過量?！　×髁坑嬄短彀惭b，由于流量計大部分是電子顯示，表頭內有電路板，長期露天放置，容易造成電路板損壞受潮，液晶屏不顯示，或者燒壞電路板。建議安裝計量儀表防護裝置?！　u輪流量計在安裝過程中，不能敲打表具。流量計受硬力沖擊，導致表具損壞。安裝流量計前，一定要吹掃，吹掃過程中一定不能帶著表具，管道中的焊渣容易打壞渦輪流量計的葉輪，造成表具不計量或者計量不準確?！　榱吮ＷC流量計檢修時不影響介質的正常使用，在流量計的前后管道上應安裝切斷閥門（截止閥），同時應設置旁通管道。流量控制閥要安裝在流量計的下游，流量計使用時上游所裝的截止閥必須全開，避免上游部分的流體產生不穩流現象?！　u輪流量計在使用前一定要加潤滑油，但是不能加多，在燃氣氣質并不是太干凈的環境中，潤滑油過多容易使氣質中的雜質粘附在卡箍式渦輪流量計的葉輪上，從而造成計量不準確，時間長了，容易磨損表具。  氣體渦輪流量計中渦輪結構有焊接式和整體式,焊接式渦輪將葉片和輪轂焊接,整體式渦輪利用先進的CAD/CAM技術和數控加工技術直接加工成型。葉片型式主要有平板式和螺旋式,平板式葉片主.要應用于大外徑焊接式渦輪,而螺旋式葉片應用較為廣泛;材料主要有鋁合金和不銹鋼,鋁合金與不銹鋼相比具有自重較輕,工藝性好等特點;渦輪平均直徑受流量計流通管徑即型號的限制,可作為定參數處理;葉片數量選取主要考慮重疊度對儀表性能的影響,---般取13~20;葉片角度直接影響氣體介質.對其產生驅動轉矩的大小，氣體介質對渦輪的驅動轉矩公式為   式中:Td為驅動力矩,N.m;fd為周向驅動力,N;u1為介質入口速度,m/s;ɷ為渦輪角速度,rad/s。   綜上述所述,采用整體式葉輪結構,螺旋型葉片，葉片數量為20。對于螺旋型葉片,需要確定葉片的螺旋角,根據式(2),要得到最大推動力矩,葉片螺旋角應為45°,但力矩公式是根據葉柵繞流計算得到,難免會和實際工況有所偏差。參考常用葉片角度,選取35°.45°和55°螺旋升角渦輪作為實驗對象,氣體渦輪流量計渦輪結構參數如圖2所示。

您如果需要德國VSEAPG流量計定做的產品，請點擊右側的聯系方式聯系我們，期待您的來電
