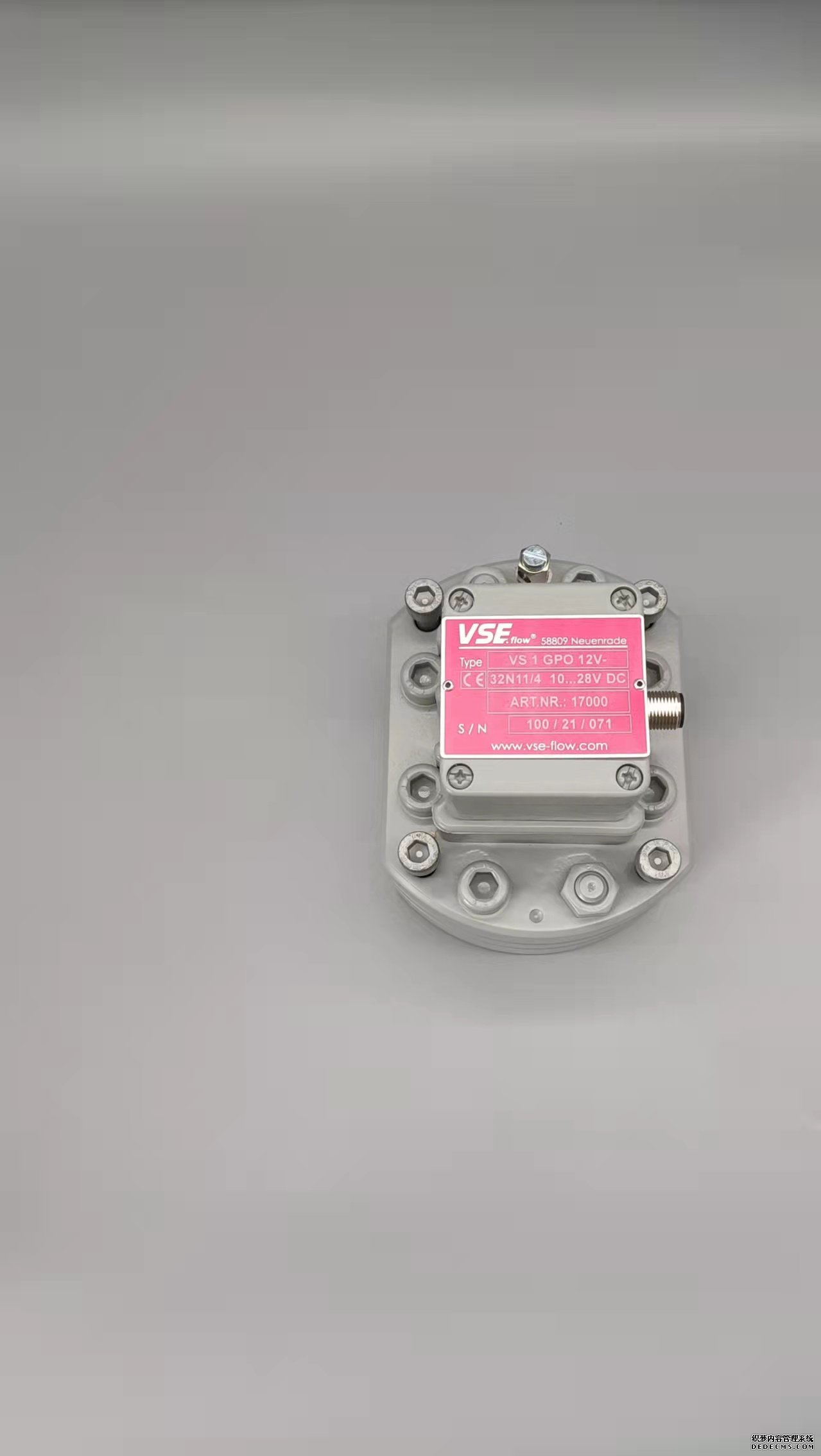

德國VSERS2500流量計選型樣本同時我們還經營：金屬管浮子流量計常見故障及處理方法1.指針抖動　　輕微抖動，-般都是由于流體流動自然引起的，不影響正常使用，可以在儀表的設置中適當的加大阻尼參數。劇烈抖動，一般是介質波動，脈動引起，還有一種原因是安裝不正確，安裝工況不符合流量計的要求，超過流量計的可測量量程。2.指針不動　　一般是浮子卡死，不能隨著流體流動而上下移動。我廠的多臺金屬管浮子流量計均出現過這種現象，通過拆檢，發現是浮子卡死引起的。進一步分析原因為，浮子的導向軸由于長年磨碎形成凹槽，導向軸轉動，與D形固定環卡住，導致浮子不能移動。我們的處理方法是將D形孔擴成圓形孔使得浮子能上下移動，使得儀表在不更換的情況下回復運行。還有-種原因是浮子.上的磁鋼吸附介質中的鐵磁性物質，8積月累，形成水垢狀結合體，導致浮子移動不靈活甚至不能移動。這種情況是加裝過濾裝置，及時清理，定期維護方能正常使用。3.流量計沒有顯示　　可能是電源接觸不良或接線脫落，查看電源供應是否正常，接線是不是緊固，正負極是不是接反等。還有就是流量計內部電路損壞，顯示組件損壞，處理方法是更換電路板顯示部件等。4.實際流量與指示流量不一致　　一般是浮子受介質腐蝕造成浮子的質量體積等發生變化，造成儀表系數與出廠標定的數值不一樣，所以顯示的流量與實際相測得的的流量存在誤差。還有就是錐管內直徑尺寸變化，與浮子變化一樣，都是改變了儀表的系數，與出廠標定的數值不一樣等。解決辦法是更換成耐腐材料，或者重新標定，或者換新的浮子。如果還不能解決，那只能更換流量計了。浮子、椎管附著水垢污臟等異物層，那么就要對內部進行清洗蒸汽吹掃，還要防止損傷椎管內表面和浮子，保持浮子原有光潔度。還有就是流體本身發生變化，與原來的密度相比發生變化，不能準確測的流量。那么使用時只能修改內部參數使得適應新流體的密度等特性。氣體、蒸汽、壓縮性流體溫度壓力變化，那么溫度壓力等運行條件變化對流量測量值影響頗為靈敏，按新條件作換算修正。流體脈沖，氣體壓力急劇變化，指示值波動，那么雖然浮子偶發跳動影響不大，但周期性振蕩，管道系統必須設置緩沖裝置，或者改用有阻尼的儀表。液體中混入氣泡，氣體中混入液滴，那么混入物改變密度等影響，做必要改進排除之。用于液體時儀表內部死角存留氣體，影響浮子部件浮力，那么對小流量儀表及運行在低流量時影響顯著,排除氣體。5.指針指示呆遲　　浮子和導向軸間有微粒等異物或導向軸彎曲等原因卡住，解決方法是拆卸檢查，清洗，鏟除異物，校直導向軸等。導向軸彎曲的原因大多是閥門快速啟閉，浮子急劇升降沖擊所致。磁耦合浮子組件磁鐵四周附著鐵粉或顆粒，解決辦法是拆卸清洗使之運行自如，不卡頓。運行初期利用旁路管，充分沖洗管道。為防止長期使用時管道可能產生鐵銹，可在金屬管浮子流量計前裝設過濾器。指示部分連桿或者指針卡住，解決辦法是手動試磁鐵耦合連接的運動連桿，有卡頓阻尼部位調整之。檢查旋轉軸與軸承間是否有異物阻礙運動，解決辦法是清除義務或更換零件。磁耦合的磁鐵磁性下降，解決辦法是拆卸下儀表，用手.上下移動浮子，確認指示部分指針等平穩地跟隨移動;不跟隨或者跟隨不穩定則換新零件。電磁流量計是灌漿過程的主要工藝流程，為在施工中進行有效的控制，需對施工過程中的水和水泥漿液進行計量和控制。  鉆孔、洗孔:灌漿施工首先要在巖層中自上而下分段進.行鉆孔，待單孔終孔，用大量清水洗孔，至回水變清，無流量測量點，故不展開討論。  簡易壓水試驗:洗孔結束，下孔口管，密封孔口，以設計要求的壓力向孔內送水，測定其相應的流量值，并據此計算巖體的透水率。計算結果關系到巖體滲透特性的評價以及灌漿成果資料整理。這一-測量點是十分重要和敏感的，準確是首要指標，水有一-定的電導率，滿足電磁流量計的測量要求，需要重點考慮的是電磁流量計的口徑，因為壓水試驗和灌漿用的是相同的電磁流量計. 灌漿:壓水試驗后,灌漿泵將一定水灰比(比如3:1,2:1,1:1,0.81,0.5:1)的水泥漿液壓送到孔中，--部分進入裂隙而擴散,余下的漿液經回漿管返出孔外,流回到漿液攪拌機中,在規定的壓力下,當注入率不大于0.4L/min時,繼續灌注30min;或不大于1L/min,繼續灌注60min,灌漿可以結束。每臺鉆孔設備都需要兩臺電磁流量計分別記錄進、返漿流量,灌漿量就等于進漿量減去返漿量,現場管線與電磁流量計安裝布置見圖3。  由于現場灌漿泵泵量多為6m³/h(100L/min),故電磁流量計的量程選為100L/min,由電磁流量計的測量原理可知[4],其流速的下限由.同噪聲或偏移的信噪比S/N(信號與噪聲)來決定，上限則由測量管內襯里的磨損和配管的經濟速度等來決定印。由于水泥漿液中帶有水泥固體顆粒,考慮到對電磁流量計襯里和電極的磨損，選用流速≤5m/s,另一方面水泥漿液又具有易粘附、沉淀、結垢的特性,故電磁流量計測量管內的流速應不低于0.5m/s,以起到對電極和內襯的自清掃作用。一般當測量管內實際流速<0.1m/s時,感應電動勢已變得十分微弱(零點幾μV~幾μV),此時噪聲.的影響逐步變為主導,甚至淹沒信號電動勢4],由流速與相對誤差的關系圖(圖4)可知，為了保證儀表的檢測精度,流速應大于0.5m/s.故推薦使用流速范圍為0.5~5m/s.  灌漿施工時吸漿量大小一般在0~100L/min,進、返漿,上電磁流量計相應的流量范圍為30~100L/min,從流量、流速與口徑三者關系表(表1)可知:電磁流量計口徑選擇DN25比較合適。DN25的測量范圍是14.72~147.18L/min,同時DN25和現場灌漿管道口徑一致,配套安裝時,不需要變徑。同時電磁流量計的時間常數也應該設置小一些,一般在1~3s,以提高測量的靈敏度。  封孔:待灌漿結束后,按照施工技術要求壓漿封孔,無流量測量點,故不展開討論。對于"徑向"型單聲道超聲波流量計，流量修正系數K定義為沿超聲流量計信號傳播聲道上的線平均流速Lv與管道截面平均流速Sv的比值。由式(2-13)和式(2-14)可以得到層流狀態下的流量修正系數K為由式(2-17)和式(2-18)可以得到湍流狀態下的流量修正系數K為根據表1可以得到不同雷諾數下湍流流態的流量修正系數 K，而在實際工程應用中，當管道內流體雷諾數Re＜105時，湍流狀態流量修正系數K為當管道內流體雷諾數Re＞105時，湍流狀態流量修正系數K為　　上述對于流量修正系數的分析是基于流量計處于理想的安裝條件下，即安裝處管道內流體充分發展。實際流量修正系數不僅與雷諾數有關，還與管道的安裝狀況、流量計上下游管段長度等因素有關。通常情況下管道內實際流態分布與理想流態分布有偏差，對超聲波流量計的測量精度產生影響，因此在管道布置和流量計安裝時，一般要求上游直管段大于10倍管道內徑，下游直管段要大于5倍管道內徑。流量積算儀主要用于各種液體、蒸汽、天然氣及其他氣體的流量測量。由于流量積算儀功能多，使用非常復雜，使用時容易出現問題。一、設置中易出現的問題1．介質及介質狀態的設置（1）錯誤地設置介質，例如，當介質為蒸汽時，設置為空氣。（2）錯誤地設置介質狀態，例如，當蒸汽狀態為過熱蒸汽時，設置為飽和蒸汽。2．流量信號輸入的設置　　一般為頻率信號輸入，也有模擬信號輸入。容易出現的問題是輸入錯誤的信號，如本應輸入頻率信號卻輸入了模擬信號，或本應輸入模擬信號卻輸入了頻率信號。3．溫度、壓力信號輸入的設置　　溫度信號輸入一般是模擬信號，可以設置為（4～20）mA電流信號、（0～l0）mA電流信號、（1～5）V電壓信號、Pt100鉑電阻信號。容易出現的問題是設置了錯誤的信號，如本應設置模擬信號卻設置了頻率信號，或本應設置鉑電阻信號卻設置了（4--20）mA電流信號?！　毫π盘栞斎胍话闶悄M信號，可以設置為（4--20）mA電流信號、（0～10）mA電流信號、（1～5）V電壓信號。容易出現的問題是設置了錯誤的信號，如本應設置（1～5）V信號卻設置了（4～20）mA電流信號。4．配套流量計的設置　　通?？梢栽O置為孔板流量計、渦街流量計、渦輪流量計。由于流量計原理不同，因此，在流量積算儀的流量計算中．不同類型的流量計有不同的算法，如果流量計選型錯誤，則流量計算必然出錯。5．溫壓補償的設置　　應用在蒸汽介質流量計量時，需進行溫壓補償。例如一臺流量積算儀，當用于過熱蒸汽時．需要同時進行溫度補償和壓力補償；當用于飽和蒸汽時，由于一一對應關系，只能對其中一個輸入信號進行補償，根據現場情況，只選擇溫度補償或只選擇壓力補償。如果應用在天然氣介質流量計量中．需同時進行溫度補償和壓力補償。6．輸入信號范圍的設置　　溫度輸入信號、壓力輸入信號、流量輸入信號分別設置自己的測量范圍，流量積算儀設置的流量測量范圍、溫度測量范圍、壓力測量范圍應分別大于現場的流量范圍、溫度范圍、壓力范圍。例如，設置最大流量1O00m3/h，但實際測量流量為2000m3／h，超過了積算儀中設置的流量測量范圍，則流量計算出錯。二、接線時易出現的問題　　對于不同的輸入信號．需要選擇不同的接線端子。但在實際應用中，由于操作比較復雜，接線時容易出現錯誤。例如流量積算儀使用在飽和蒸汽下，流量積算儀內部設置為溫度補償，而在實際接線時將壓力輸入信號作為補償信號接到流量積算儀，造成接線錯誤，從而造成流量計算錯誤?！　【C上所述．要正確使用流量積算儀，需要專業人員嚴格按照現場操作條件進行設置和接線，以保證流量積算儀的正確使用；同時，流量計量人員應按照用戶要求.模擬流量積算儀現場使用條件進行流量積算儀的檢測。德國VSERS2500流量計選型樣本性能特點  設計發明的新型孔板流量計整流器的優勢主要在于提取、安裝整流管的過程中無需截斷流體或置換流體管路，實現在線維護整流器。此外，設計驅動裝置使整流管在上下閥腔內穿梭時，可實現整流管兩端同步升降，使整流器安裝與拆卸快捷、簡便。整個維護過程可避免高壓流體給現場操作人員帶來傷害，同時也解決了清洗、更換整流器時需要停產的問題。  通過上閥腔齒輪軸、滑板閥、下閥腔齒輪軸的配合就可移動管腔內的整流管（板），取出與安裝歸位的整個過程簡單、平穩、快捷，實現了在線維護整流器，減少天然氣或有毒有害氣體與操作人員的接觸，消除了潛在的危險。使用方法  孔板流量計裝置工作前，首先對密封性進行檢查，保證其處于安全工作狀態。工作時主要包括整流管（板）平穩提升、整流管（板）安全取出以及整流管（板）安裝歸位三個部分。整流管（板）平穩提升：打開平衡閥，使上閥腔與下閥腔連通，從而平衡上閥腔與下閥腔內的壓力。其次，打開滑板閥，驅動下閥腔齒輪軸，將整流管（板）從下閥腔移至上閥腔，接著關閉滑板閥，關閉平衡閥。整流管（板）安全取出：打開放空閥，上閥體通過放空通孔與外界大氣連通，使上閥腔與外界的壓力平衡。打開頂絲，取出頂板、壓板。驅動上閥腔齒輪軸，將整流管（板）從上閥腔取出。整流管（板）安裝歸位：將整流管（板）放入上閥腔，驅動上閥腔齒輪軸，將整流管（板）下放上閥腔底部為止。蓋好壓板、頂板，安裝頂絲，關閉放空閥。打開平衡閥，使上閥腔與下閥腔內的壓力平衡。打開滑板閥，驅動下閥腔齒輪軸，將整流管（板）從上閥腔移至下閥腔。關閉滑板閥，關閉平衡閥。打開放空閥，將上閥腔氣體放空，確保上閥腔內部壓力平穩，最后關閉放空閥。電磁流量計外殼用不銹鋼,測量管內壁用聚四氟乙烯,轉換器封閉在一個長方體金屬殼內，內部電路板上有一四位數的數據盤,可作測量值的指示器。變送器與轉換器之間通過兩根電纜連接,變送器安裝在管道上,轉換器固定在旁邊的框架上。這種流量計無論零點還是量程都不能白行調整，只能在指定廠家標定,使用很不方便。該流地計投用運行還未到-年,指示便出現了故障經檢查發現變送器電路板發生腐蝕,有幾只晶體三極管管腳已經銹斷,當時并沒有引起我們足夠的重視,只是更換幾只三極管便又重新裝上,這樣修復后該表又運行幾個月，然后又失去指示。當我們再次檢查該表時,發現變送器的電路板及電纜已全部腐蝕掉，于是該表報廢。這才引起我們的警覺，原來因該表安裝的地方離高壓甲銨泵及高壓氨泵太近,停車時排放的及平時泄漏的氨和甲銨以及夾帶的氨氣常環繞在該表周圍,致使該表一直工作在腐蝕性環境中，加上我們只注意該表的耐腐蝕特點,而忽略該表的脆弱性,最終導致該表的損壞。  在安裝時,為防止腐蝕性氣體侵入電子室,在接線盒蓋邊緣及電纜接頭處全部用硅橡膠密封,并用水電兩用膠帶加以封固,以達到防腐的目的。該表投用后運行一年多時間，便再次發生了同樣故障，變送器電路板及電纜又被腐蝕,表又損壞。  事故的不斷發生，使我們對腐5蝕問題進行仔細的思考，為什么變送器密封那么好還會腐蝕?而與變送器僅半米之遙的轉換器卻安然無恙?經過仔細的觀察和分析,發現安裝變送器的管道因流速高,一直在不停地輕微震動,密封膠很容易松動而脫落,不停的震動又為氨氣的侵入增加了助動力,而固定在框架上的轉換器,由于沒有震動，各密封口完好，因此沒有腐蝕。  找到了出故障的原因，也就找到了排除故障的措施。這種電磁流量計較前兩種要先進得多,它采用微處理器技術,在轉換器上有一雙排液晶顯示器,在顯示器下邊有三個按鈕,通過它們可以對流量計的參數進行組態設定,并可翻看流量計的有關參數設置。該表具有比較強的外部通信接口能力,能以模擬和數字方式與其它外設通信，并帶有很強的自診斷功能,參數的輸入及選擇以數據直接輸入及主副菜單選擇方式進行,可方便地進行零點調整和量程設定,操作十分方便。為了保證這塊表能安全運行,我們在吸取前兩次教訓的基礎上,采取另-種防腐措施即吹氣防腐法。這種方法的原理是設法使變送器接線盒內純凈氣體壓力增大,致使有害氣體不能侵入接線盒內，從而達到防腐目的。具體方法是在電磁流量計的電子室上打兩個小孔,一個進氣,一個排氣,然后接上儀表空氣,讓空氣保持微小流量，電子室內純凈氣的壓力高于大氣壓，氣流只能從孔隙由內向外流動,從而阻止有害氣體的侵入,起到防腐作用。該表投入運行后,效果一直很好，在時隔兩年的1994年大修中,打開電子室檢查,沒有發現腐蝕，可見吹氣防腐確實起到了作用。1.根據各檢定點每次檢定時標準器測得的實際體積,通過測量標準器和流量計的溫度、壓力、壓縮因子等參數.計算出各檢定點每次檢定時標準器換算到流量計的累積流量和各檢定點每次檢定時流量計顯示的累積流量,計算流量計各檢定點單次檢定的相對示值誤差.2.對于某種型號的電磁流量計,需要計算被檢流量計各流量點單次檢定的引用誤差.3.當標準器顯示為累積流量時,可根據各檢定點每次檢定時間,計算流量計各流量點單次檢定的瞬時流量相對示值誤差.4.使用質量法裝置檢定時,需測出液體的密度,并考慮密度的空氣浮力影響，把電子秤顯示的質量換算到實際體積.5.計算流量計各檢定點的相對示值誤差，取流量計高區和低區各檢定點相對示值誤差中最大值作為流量計的相對示值誤差.6.對于某種型號電磁流量計,需要計算被檢流量計各流量點單次檢定的引用誤差。取流量計各流量點的最大值為引用誤差的誤差。7.帶有脈沖輸出的流量計(如渦街流量計或渦輪流量計)檢定后需計算各檢定流量點的系數和Ｋ系數的相對示值誤差.1.從經濟方面考慮購置流量計的費用　　購置流量計時應比較不同類型流量計對整個測量系統經濟的影響.例如,范圍度小的流量計比范圍度寬的流量計在相同測量范圍下,需要多臺流量計并聯和多條管線才能覆蓋,因此除流量計外還需增加許多輔助設備(如閥門、管線附件等).雖然表面上看流量計費用少了,但是其他費用則增加了,兩者加起來也許并不合算.例如,安裝孔板流量計加上差壓計的費用相對便宜,但組成測量回路包括孔板的固定附件等其他費用,可能超過基本件費用很多.2.安裝費用　　在購置流量計時,不僅要考慮流量計的購置費,還需考慮其他費用,如附件購置費、安裝調試費、維護和定期檢測費、 運行費和備用件費.例如,許多流量計使用時應配備比較長的上游直管段以保證其測量性能.因此,正確的安裝需要額外布置管道或備有旁路管道作定期維護.所以安裝費應多方面考慮,例如,還應包括運行所需的截止閥、過濾器等輔助費用等.3.運行費用　　流量計運行費用主要是工作時能量消耗,包括電動儀表內部電力消耗或氣動儀表的氣源耗能以及在測量過程中推動流體通過儀表所消耗的能量,亦即克服儀表因測量產生壓力損失的泵送能耗費等.比如差壓式流量計產生的差壓,很大一部分不可恢復； 容積式流量計和渦輪流量計也具有相當阻力.只有全通道、無阻礙的電磁流量計和超聲流量計此費用基本為零.插入式流量計由于用于大管徑阻塞比小,其壓力損失亦可忽略.據測算,管徑為lOOmm的差壓式孔板流量計1年泵送能耗費與流量計購置費相當, 如果換用電磁流量計,其購置費僅相當于4年多差壓式孔板流量計的能耗費.可想而知,管徑越大,泵送能耗費占總費用的比例越高.一般認為超過5000mm的流量計應盡可能選用低壓損和無壓損的流量計.例如,供水工程通常采用低壓損的文丘里管等差壓式傳統流量計,而極少用孔板,現在則更新為電磁流量計和超聲流量計.4.檢測費用　　檢測費用應根據流量計的檢定周期決定.一般用于貿易結算的原油或成品油的檢測,常在現場設置標準體積管對流量計進行在線檢定.5.維護費用和備用件費用等　　維護費用為流量計投入使用后保持測量系統正常工作所需費用,主要包括維護費和備用件費.有運動部件的流量計需進行較多維護工作,如定期調換易磨損軸承、軸、轉輪、傳動齒輪等；沒有運動部件的流量計也需進行檢視,如最普通的用幾何測量法檢查差壓式流量計.備用件費用會隨著流量計性能提高的程度而增加.選用流量計時應考慮同時增加備用件的購置費用,尤其是從國外進口的流量計,有時常會因易損備件的購置問題而替換整臺流量計.德國VSERS2500流量計選型樣本作為一種用于測量流量的儀表，渦街流量計與流量積算儀表放在一起用就能對液體流量和總量進行測量，并且還能用于很多其他的行業，給其他領域也帶來了一定的好處?！　　　‖F如今，渦街流量計已被廣泛應用到工業生產中，作用也越來越重要，如果在渦街流量計使用過程中反映出測量數據不準確，首先要做的就是判斷是那個方面的不正確導致了流量的誤差，下面，蘇川儀表和大家一起探討關于渦街流量計測量誤差的原因分析：1、溫度對測量的影響：溫度對一般的流量計測量介質都會有影響，溫度高低影響了介質的密度，粘度等等，這些都會讓測量結果不準確，出現誤差?！　　∠擞绊懸话闶菍系數進行修正，目前一些廠家的流量計已對溫度的影響在軟件中進行固定溫度修正和實時溫度修正。2、選型方面的問題：實際選型應選擇盡可能小的口徑，以提高測量精度，例如，一條渦街管線設計上供幾個設備使用，由于工藝部分設備有時候不使用，造成目前實際使用流量減小?！　　　u街流量計實際使用造成原設計選型口徑過大，相當于提高了可測的流量下限，工藝管道小流量時指示無法保證，流量大時還可以使用，因為如果要重新改造有時候難度太大，工藝條件的變動只是臨時的，可結合參數的重新整定以提高指示準確度。3、參數整定方向的原因：產品參數錯誤導致儀表指示有誤。參數錯誤使得二次儀表滿度頻率計算錯誤，滿度頻率相差不多的使得指示長期不準，實際滿度頻率大干計算的滿度頻率的使得指示大范圍波動，無法讀數。而資料上參數的不一致性又影響了參數的確定，通過重新標定結合相互比較確定了參數，解決了此類問題?！　　u街流量計作為一種高精度的儀器，不僅僅是在制造和使用的過程中需要嚴格遵守其要求，在后期的保養中也必須特別注意才能不使流量計提前退休。金屬管浮子流量計的安裝應嚴格按照說明書中的有關技術要求去做,并注意以下幾個問題: 1.金屬管浮子流量計在安裝時應留有足夠的空間,進口應有5倍管道直徑以上的直管段,出口段為250mm,安裝位置應選擇在沒有震動、便于觀察和維修的場所。 2.為保證在任何時候測量管內都充滿料液,金屬管浮子流量計應安裝在上料管的垂直段,液體流向為由下而上,不得倒流。為了便于檢查、修理和更換,安裝時采用聯接旁通,并且在金屬管浮子流量計下側留有清洗口。 3.由于在管道吹掃時有些鐵銹、焊漬清洗不凈,有時介質中含有鐵磁顆粒,應在入口處安裝磁過濾器以避免這些雜質會被吸附在浮子上使浮子卡住。 4.若金屬管浮子流量計管徑小于工藝管道管徑,應在LZ兩端安裝漸縮管,然后和工藝管道相連。 5.為了提高整個測量系統的抗干擾技術性能,信號和電源電纜要分開敷設,分別套在鋼管內,尤其要遠離動力電纜,信號電纜兩接頭的外露部分要保持非常短。 6.為保證測量精度,消除外界干擾,金屬管浮子流量計的接地線采用不小于4mm2的銅線與大地相連,埋設深度在1m左右。1、插入式渦街流量計可測量蒸汽,氣體,液體的體積流量和質量流量；2、無機械運動部件,測量精度高,結構緊湊維護方便；3、壓力損失小,量程范圍寬；范圍度達1:25；4、采用消擾電路和抗振傳感頭；5、采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能；6、可測介質溫度達+250℃。7、可實現不斷流拆裝傳感器，可實現放大器與傳感器分離(分離距離15m)；8、SSP自適應頻譜波技術 小漩渦采集 模塊化設計 保證產品的高可靠性和一致性9、插入式渦街流量計內置完善的抗干擾 多級保護電路 有效消除振動干擾 溫度壓力檢測及補償單元10、兼有二線電流和三線脈沖輸出功能 具備HART功能 可遠程參數設置和調試1.一般要求：●供電電纜與電磁流量計信號電纜分開鋪設,電纜槽分開,穿線管分開.●電纜進入一次表采用撓性防爆軟管或者波紋管進行保護.護線帽和密封接頭要擰緊,必要時加防水膠帶做二次保護.穿線管檢查是否有毛刺,如果穿線管較粗,則采用防火膠泥進行封堵.●電纜在入口處留出U型彎,同時穿線管出線口要低于表頭,防止雨水進入表頭.●動力電纜如果為單股銅芯則可以不用壓線鼻子,但是必須標識零線,火線及接地線及來線位置.●信號電纜一般為多芯軟線,必須壓線鼻子或者涮錫,同時標識位號及來線位置.在系統側電纜留有一定余量,屏蔽層在系統側單側接地.●無論供電電纜還是信號電纜,在接線前必須進行校線.●現場一次表入水口及出水口雙側接地.接地線采用綠,黃雙色線,確保接地牢靠,同時接地極為等電位.2.詳細接線說明：　　電磁流量計接線一般有以下幾種信號：供電接線,4～20mA信號輸出,上限報警輸出,下限報警輸出,通訊信號等●電磁流量計一般采用220V交流供電或者24V直流供電.本項目污水流量計采用220V交流供電.●該電磁流量計為四線制,自控系統卡件接收4～20mA信號按照四線制方式連接.●上,下限報警輸出均為二次表內集電極開路輸出,為無源輸出,自控系統DI卡輸出24V.實際設計時報警信號不接入自控系統,在自控系統內對瞬時流量設置高,低限報警值.●通訊信號一般采用485通訊.采用兩線制帶屏蔽通訊專用電纜.●如果采用脈沖信號,則需要自控系統提供脈沖卡件.本項目從成本角度考慮采用4～20mA信號.

您如果需要德國VSERS2500流量計選型樣本的產品，請點擊右側的聯系方式聯系我們，期待您的來電
