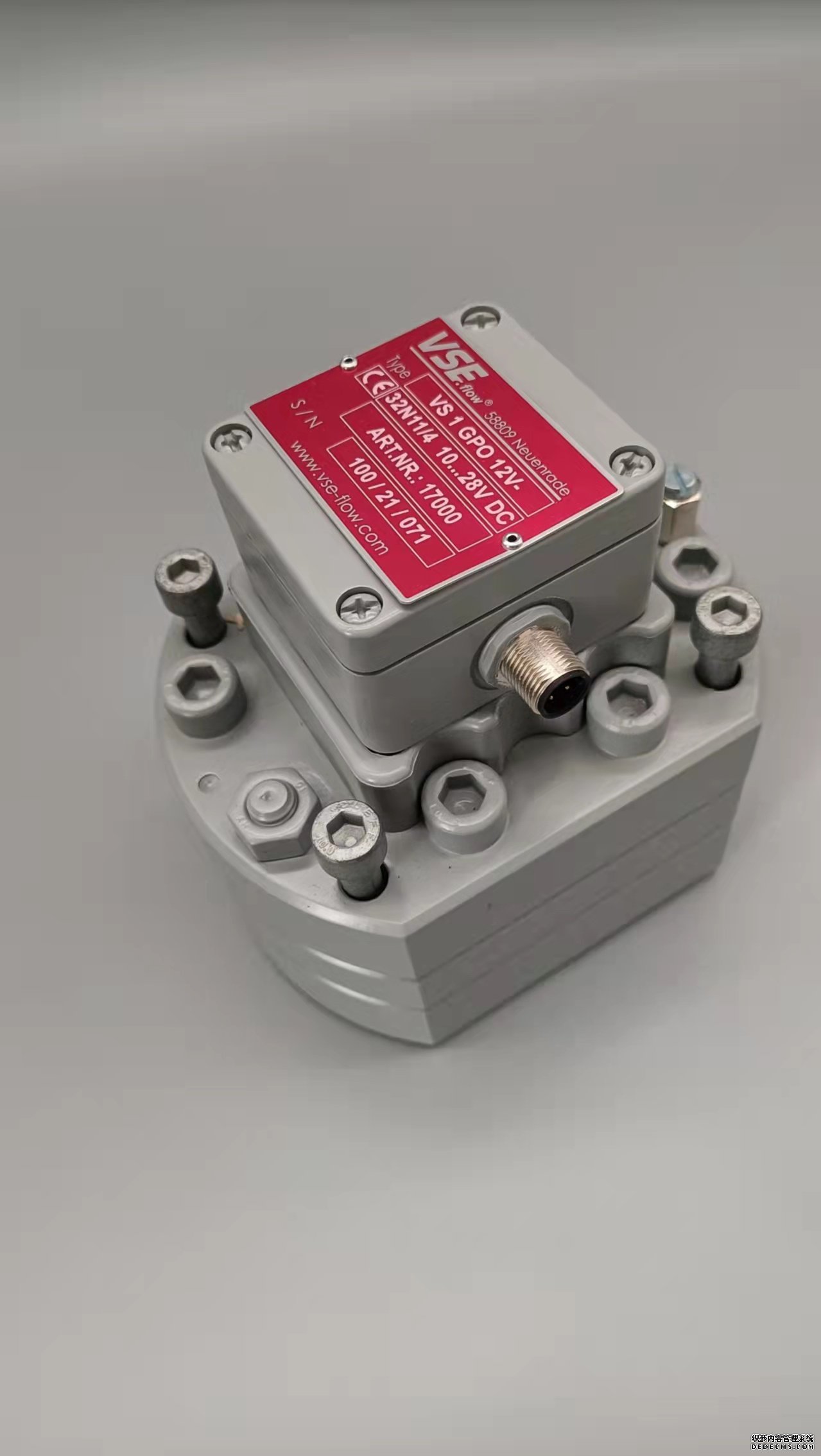

德國VSEAPE流量計定做同時我們還經營：1.傳感器設計  設計先進的傳感器。渦街流量計傳感器電容極板的基體在高度下成型?？垢邏禾匦?，使核心元件的內部結構提升?，F代流場分析技術。對傳感器的具體結構以及安裝位置進一步改進，增強抗振性能，可以消除各個方向的干擾，攪動，使渦街在流動情況下的抗干擾能力，時域毛刺快樂，頻城戶外活動穩定。頻帶能自動跟蹤，無須電位器或撥動開關調整頻帶和靈敏度，無零漂移，量程自由設定，真正實現現場免調試。2.先進性現場總線設計  采用全數字化現場總線的智能渦街流量計。目前，研究現場總線技術是智能儀表的焦點?？梢钥紤]實際需求，增加HART總線接口，該模塊采用抗干擾能力強，通信速率高，數據精確高的電路來完成傳輸數據，它真正RS .485總線通信的抗干擾能力強的特點，又具有輸出信號為二線制4~20mA的工業標準，根據各自的通訊，完成HART協議數據協議層和應用層的設計，實現HART總線通信功能.3.先進的數字信號處理方法的設計  應用更先進的數字信號處理方法，能更好地解決干擾問題，提高測量精度，進一步提高的敏感信號與渦街信號在頻譜的現場研究，當兩種信號頻率在研究同一頻段且頻率非常接近時，無法檢測到這兩種信號和消除噪聲信號的作用，對渦街信號分析的干擾等。塑料則，吸收它分頻特性好，會造成光纖精度高。同時，靠近渦街頻率的微細濾網，將影響測量精度，還需要研究函數的選擇、因此，瀑布幅頻特性和中心頻率的如何調整頻率和采樣點數確定，以及在軟件編程中如何優化算法，使量少、內存占用量少和性能小，以保證體積小。實時性好和計算精度高等問題。研究強干擾噪聲不為基礎創建噪聲的模板，考慮建立--種通用的模板，真正解決干擾下渦街信號和噪聲的判別、分離及提取問題，在傳感器條件一定的情況下，考慮利用信號處理技術擴大流量程比，提高小測量精度，全面深入研究流場噪聲以及他們對渦街流量計信號影響等。電磁流量計在運行中使用過程中,偶爾出現波動大,信號弱或突然下降等情況時原因1.由于水煤漿在磨制過程中,產生的鐵磁性物質,隨流過電磁流量計時,吸附于電極表面使其絕緣變壞或被短路,造成信號送不出去,而導致測量誤差.　　處理方法；在平時停車檢修期間要認真檢查,發現測量導管內壁有沉積的污垢,應及時清洗和擦拭電極,測量導管襯里如果出現鼓包現象,應及時更換,檢查信號插座,如果有腐蝕,應予以清理或更換.原因2.在水煤漿測量過程中,煤漿泵出口壓力的不穩定和較大波動,對電磁流量計的在線測量也會造成較大的影響,尤其在低流速狀態和煤漿泵臟物堵塞等因素同時存在時,水煤漿流場變化波動且不穩定,流體脈動大,使電磁流量計測量信號不穩定.　　處理方法：我公司常用做法是將電磁流量計安裝在氣化爐框架頂部,延長流量計的前直管段,以解決煤漿泵加壓泵工作時造成的脈動.原因3.在測量過程中,煤漿中的固體顆粒（或液體中氣泡）摩擦電極表面,電極表面電化學電勢突然變化,輸出信號流量將出現尖峰脈沖狀噪聲,如果兩個電極材質、結構表面狀態存在差異,所產生的共模干擾,流量信號送到轉換器差分放大器輸入端放大,于是就出現了流量計輸出信號的大幅波動.　　處理方法：應盡量控制煤漿顆粒在50μm-55μm,減小顆粒噪聲對測量穩定性的影響.同時應在工藝控制水煤漿的濃度比例,使其均勻穩定.原因4.電磁流量計的信號比較弱,在滿量程時只有2.5~8mv,流量很小時,輸出只有幾微伏,外界略有干擾,就會影響儀表精度.　　處理方法：查看檢測器的測量管、外殼、屏蔽線以及轉換器、二次儀表是否可靠接地,接地電阻是否小于10歐,電纜屏蔽層是否有損壞.渦輪流量計作為速度式儀表,以動量矩守恒為基礎,渦輪流量計基本力矩平衡方程為[1]: 式中 Tb一軸與軸承的粘性摩擦阻力矩(流動產生的力矩); Td一渦輪流量計轉動的驅動力矩; Th一輪轂表面的粘性阻力矩; Tm一磁電阻力矩和軸與軸承的機械摩擦阻力矩之和; T1一葉片頂端與傳感器外殼的粘性摩擦阻力矩; Tw一輪轂端面粘性摩擦阻力矩; J一渦輪的轉動慣量; ɷ-渦輪轉動的角速度。   當流速較低時,渦輪流量計處于靜止狀態,此時角速度ɷ非常低,接近于0,Tb和Tw也可以忽略不計。在這種情況下，式(1)可以簡化為:   由式(2)可以看出提高驅動力矩是降低渦輪流量計啟動排量的一-條捷徑。如圖1所示，傳統渦輪流量計入口端是直管段和軸向導流片,流體流經渦輪葉片之前只有軸向速度,對渦輪的驅動力矩只是對渦輪葉片作用力的徑向分力產生的力矩。因為渦輪葉片螺旋角為45°,如果將導流片改為螺旋角為-45°的螺旋導流片(圖2),當流體進入導流片時會產生旋轉,方向與渦輪葉片正交,使得流體在軸向流動速度不變的基礎上增加了徑向的旋轉運動,流體的旋轉方向與渦輪葉片的轉動方向一致,在相同流量條件下,增加了流體對渦輪葉片的驅動力,實現降低啟動排量和提高分辨率的目的,整體結構如圖3所示。1、復核電磁流量計轉換器設定值和檢查零點、滿度值　　檢合流程圖第1項。首先檢查相配套傳感器和轉換器的編號是否對號。當代大部分電磁流量計在制造廠實流校準后在傳感器*（或／和隨表附《使用說明書》，標明校準的儀表常數，并在所配套的轉換器內設定好。因此新安裝內儀表調試前首先要復核儀表常數，或者傳感器編號和轉換器編號是否配對。因為這類失配的事件經常發生，還需復核口徑、量程和計量單位等設定值。用模擬信號器）通常要按所用電磁流量計型號向制造廠訂購）檢查轉換器零點和量程。2、查管道充液狀況和含有氣泡　　檢任流程圖第2項。本類故障主要是管網工程設計不良或相關設備不完善所引起的，可參閱第9頁第四節中"2、管道未充滿液體或液體小有含有氣泡"一節。使用電磁流量計的前提是被測液體必須是導電的，不能低于閾值(即下限值)。電導率低于閾值會產生測量誤差直至不能使用，通用型電磁流量計的閾值在10-4~(5×10-6)S/cm之間，視型號而異。一般電導率閾值為5×10-6S/cm=5μS /cm?！　」I用水及其水溶液的電導率大于10-4S/cm，酸、堿、鹽液的電導率在10-4～10-1S/cm之間，使用不存在問題， 低度蒸餾水為10-5S/cm 也不存在問題。石油制品和有機溶劑電導率過低就不能使用。表1列出若干液體的電導率。從資料上查到有些純液或水溶液電導率較低,認為不能使用,然而電磁流量計實際工作中會遇到因含有雜質而能使用的實例，這類雜質對增加電導率有利。對于水溶液，資料中的電導率是用純水配比在實驗室測得的，實際使用的水溶液可能用工業用水配比，電導率將比查得的要高，也有利于流量測量。德國VSEAPE流量計定做1.動態勵磁技術  所謂電磁流量計動態勵磁技術，就是在三值矩形波勵磁的基本前提下，根據現場流體狀態對調整勵磁頻率進行適當的調整，從而提高測量的穩定性?，F階段，因為T業施工現場管路比較復雜，閥門、彎頭、分支管以及變徑管等對流體流態的影響比較大，并且支管路比較短，這樣就不足以消除以上組件對流體的擾動。在這一工作環境下，通常電磁流量計穩定性比較差，這樣就需要手動設置阻尼系數來提高測量的穩定性。但是阻尼會使流量測量跟蹤速度比較慢，并且沒有辦法及時反應流量的變化，而動態勵磁技術可以很好的解決這一-問題，倘若體波動比較大，就需要自動增大勵磁周期，提高測量穩定性。對于比較復雜的環境，應該采用動態勵磁技術與阻尼設置兩者相結合的方式來提升液體測量的穩定性。2.信號處理系統  所謂信號處理系統，就是前置放大電路對接收的流量信號進行有效處理，并且在抑制噪聲和干擾的時候，對收到的微弱流量信號進行放大。同時采用整形電路將差動的雙端流量信號轉變成單端流量信號，采用A/D轉換電路將流量信號轉變成數字量，隨后將數字量進入單片機對數字進行計算，從而得到流速值和流量值。而智能信號處理系統能夠很好的解決這些問題，首先對液體的電導率進行檢測，隨后根據電導率自動的選擇波電容、電阻等，對不同電導率液體流量進行測量，從而達到提高測量精度的目的。3.誤差修正技術  針對電磁流量計的誤差，應該采用零點校正與基本誤差修正相結合的方法，公式如下:V=kE-V0;其中V代表液體實際流速;k代表基本誤差修正系數，E代表實測流速轉換的數字量，V0代表零點偏移量。在進行誤差修正的時候，應.該根據流量計傳感器特性進行流量分段修正方法的引進，并且根據《電磁流量計》的規章制度，對流量檢定點進行劃分，.例如:Qmax(流量測量上限)、Qmin(流量測量下限)等，并且對其進行分階段性的修正，從而就能有效滿足測量精度的具體要求。1.對孔板流量計進行正確選型  選擇孔板流量計,首先要考慮量程問題。有些是冬季用汽量相對大，而夏季用汽量相對較小，用汽量相差過于懸殊，那么孔板流量計在保證測量準確度的前提下,孔板流量計的流量范圍就難以適應。因此，要明確最小流量(不是零)及最大流量,在此基礎上選擇符合相關運行參數的計量儀表。2.對孔板進行正確安裝對于任何計量儀表都必須安裝正確，否則就無法正常工作。正確安裝孔板流量計，必須做到五點。①在所要安裝計量儀表的前后必須留有足夠長的直管段。②孔板流量計不能安裝在整套管路最低處。③必須高度重視冷凝器的安裝:兩個冷凝器必須處于同一水平上,冷凝器的作用是使導壓管中被測蒸汽冷凝;并使正、負導壓管中的冷凝液面有相等高度;還必須保持長期穩定;還要充分考慮維護、拆換、吹掃便利。④導壓管長度最好在16m以內，內徑最好選用中10mm~016mm有防堵塞為好。導壓管全程保溫并確保正、負管處于同等溫度以免密度變化引起誤差。⑤裝測溫元件地方最好在節流件下游側10D以外處,在管道或正壓管上取壓時，如壓力變送器裝在節流裝置下方，必須對壓力變送器的管路液柱值進行修正，以提高計量準確度。流量計準確度影響的實驗分析 1實驗要求   實驗用鐘罩式氣體流量計標定裝置標定DN50G65氣體渦輪流量計,其準確度等級為1.5級;最小流量為Qmls:10m'/h,最大流量為Qmax:100m³/h;流量計量程比為1;10;上游直管段要求:5D=50X5=250mm=25cm,'下游直管段要求:3D=50X3=150mm=15cm. 2實驗思路   實驗以在流量計前端安裝一對大小頭作為擾流件,在擾流件和流量計之間安裝不同長度的直管段。經過一定時間段的運行,確認標準裝置與流量計的流量偏差以及疣量計的重復性,以此分析擾流件對流量計準確度的影響。 3實臉分析 3.1在流量計.上游安裝40cm直管段,下游安裝19cm直管段實驗   流量計上游直管段長度大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝圖如圖1所示，示意圖如圖2所示。 實驗數據如表3所示。   從表3可以看出,擾流件安裝在距流量計上游端較遠時,其運行數據的流量偏差與重復性符合流量計的國家標準。 3.2在流量計上游安裝29.1cm直管段,下游安裝19cm直管段實驗   流量計上游直管段長度較大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖3所示.   實驗數據如表4所示。從表4可以看出,擾流件安裝在距流t計上游端接近5D處時,其運行數據的流量偏差(qmin≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。 3.3在流量計上游安裝19cm直管段,下游安裝40cm直管段實驗   流量計上游直管段長度小于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖4所示   從表5可以看出,找流件安裝在流量計上游端小于5D處時,其運行數據的流量偏差(qai≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。1.空間電磁波干擾及改進　　電磁流量計用于測量實踐的過程中,轉換器與傳感器間如果存在較長的電纜,同時周邊有較強電磁干擾的情況存在,此時由于電纜的存在,干擾信號會被引入進去,最終會有共模干擾現象形成,導致流量計發生非線性、顯著失真或大幅度晃動等諸多情況,測量的準確性也會因此大打折扣.面對此類誤差引發的原因來看,可根據下述措施進行解決：(1)在電磁流量計安裝中,需要深入分析周邊環境,保證電磁流量計原理強磁場.(2)盡量將電纜長度控制在適宜范圍內,并落實相關屏蔽措施,如將電纜傳入接地鋼管中,避免電源線與電纜傳入同一根管.(3)選擇與要求相符合的屏蔽電纜,同樣能將電磁波構成的干擾有效降低.2.連接電纜問題及改進　　電磁流量計是通過特定電纜、轉換器和傳感器組成的系統,因此電纜長度、屏蔽層數、導體橫截面積、絕緣情況及分布電容等都會對其測量結果構成影響,甚至還會對電磁流量計的正常運行產生干擾.所以,在安裝電磁流量計時不但需要參照導體橫截面積、屏蔽層數、待測液體電導率及分布電容等確定電纜長度,同時也要將電纜中間接頭的情況規避,并妥善處理末端,保障能夠實現良好連接.此外,也要保障所用電纜符合標準要求.3.測量管內存在著層及改進　　以電磁流量計應用對象為根據,其多以測量非清潔流體為主,倘若實際測量中有一定量沉淀物等物質存在于非清潔流體內部,電磁流量計的正常使用及測量也必然會遭受影響,如污染電磁流量計管道、電極表面,最終引發測量誤差.面對此類誤差引發原因,相關人員在日常工作中應當做好電磁流量計定期清洗工作,同時適當將流速提升.此外,在襯里材料的選擇中,可選擇聚四氯乙烯.4.電極選擇、液體流速問題及改進　　電磁流量計實際應用中,其電極和內部材料會直接接觸待測液體,所以在選擇電極和襯里材料時,都應當以待測液體為根據合理進行.結合待測液體性質完成襯里材料特性的確定,并在實際測量中圍繞測量溫度展開嚴格控制,避免由于襯里材料選擇不合理或溫度控制力度不足而導致襯里材料受磨損或變形等情況,進而導致附著速度加快、增大測量誤差發生率.針對此類情況,在應用電磁流量計時,在突出襯里材料選擇針對性的同時,也需要合理選擇電極,并妥善控制液體流速,保障處于合理范圍.5.測量液體呈現不對稱狀態及改進　　應用電磁流量計測量相關液體的流量時,待測液體如果有不對稱狀態出現,必然會引起測量誤差的情況.液體非對稱狀態通常在單一的漩渦流或沿管線軸線的直線流等兩種流動組合方面得到表現.該情況下,管道截面的積分為液體體積流量.上游直管段如果存在不足,一般情況下可結合流量調節器調節流量,控制上下游一定范圍內流量計內徑與管道內徑之間具備相同的數值,確保上游直管段充足.6.電極與勵磁線圈對稱性問題及改進　　在加工制造電磁流量計磁力線圈及電極時,有著嚴格對稱的要求.倘若有不對稱的情況出現,必然會引起不對稱偏差,進而對測量結果構成影響,最終也就會有測量誤差的情況出現.同時,在安裝電磁流量計時,也嚴格要求了安裝地點的振動,如一體型電磁流量計的安裝,需要在振動小的場所內,如果振動超出了標準就會有誤差出現在測量中,甚至還會對儀表的正常工作構成影響.所以,相關人員在實際安裝前,需要對待安裝位置振動展開嚴密測量,保障與安裝標準相符合.  智能金屬管浮子流量計的軟件設計采用模塊化編程結構，主要包括三個部分:輸入模塊、控制模塊、輸出模塊。所有程序代碼均采用C語言編寫。  輸入模塊主要包括數據采集、濾波、溫度補償、非線性補償和數值計算等，總體采用定時器中斷方式，程序流程圖如圖2所示。輸入模塊中的非線性補償程序采用分段線性擬合的方式來實現。通過采集9組或11組流量信號，作為擬合直線的端點，當前采樣值按數據大小得到擬合曲線段的斜率和初始數據，代入擬合方程即可得到修正后的流量數據。  控制模塊包括鍵盤處理程序和看門狗程序，鍵盤處理功能是通過中斷方式設置標志位在置入參數子程序中實現的。金屬管浮子流量計在通過總線組網，實現.上位機組態調試的同時，通過鍵盤，可以就地調試。  輸出模塊包括顯示程序和通信中斷服務程序。通信中斷服務程序流程圖如圖3所示。德國VSEAPE流量計定做  氣體渦輪流量計中渦輪結構有焊接式和整體式,焊接式渦輪將葉片和輪轂焊接,整體式渦輪利用先進的CAD/CAM技術和數控加工技術直接加工成型。葉片型式主要有平板式和螺旋式,平板式葉片主.要應用于大外徑焊接式渦輪,而螺旋式葉片應用較為廣泛;材料主要有鋁合金和不銹鋼,鋁合金與不銹鋼相比具有自重較輕,工藝性好等特點;渦輪平均直徑受流量計流通管徑即型號的限制,可作為定參數處理;葉片數量選取主要考慮重疊度對儀表性能的影響,---般取13~20;葉片角度直接影響氣體介質.對其產生驅動轉矩的大小，氣體介質對渦輪的驅動轉矩公式為   式中:Td為驅動力矩,N.m;fd為周向驅動力,N;u1為介質入口速度,m/s;ɷ為渦輪角速度,rad/s。   綜上述所述,采用整體式葉輪結構,螺旋型葉片，葉片數量為20。對于螺旋型葉片,需要確定葉片的螺旋角,根據式(2),要得到最大推動力矩,葉片螺旋角應為45°,但力矩公式是根據葉柵繞流計算得到,難免會和實際工況有所偏差。參考常用葉片角度,選取35°.45°和55°螺旋升角渦輪作為實驗對象,氣體渦輪流量計渦輪結構參數如圖2所示。1.渦輪流量計的始動流量值qvmin很大程度上取決于軸和葉輪前后軸承間的機械摩擦阻力矩7b,而它是由軸承與軸的微小間隙內流體與固體壁面的粘性摩擦引起的,且內部流體可認為始終處于層流狀態。Tb越小,qvmin也越小,因此為了使渦輪流量傳感器在小流量測量范圍內能夠體現良好測量性能,最重要的是要減少軸和軸承之間的機械摩擦。2.流體介質密度ρ與qvmin值成反比,ρ越大,則qvmin越小。液體密度受溫度影響不大,相比之下溫度的變化會較大程度改變氣體密度,所以測量氣體時要留意溫度因素,以防引起傳感器特性曲線的變化。3.同樣條件下,葉片安裝角β越大,則qvmin越小?！　‘敱粶y流體流量大于qvmin后,流量繼續增加會使葉輪旋轉角速度加快,此時流體因素阻力矩與機械摩擦阻力矩相比占據主要地位,故可認為Tb=0。由于流體流動狀態不盡相同,而渦輪流量計傳感器實際的特性曲線受流體流動狀態影響.

您如果需要德國VSEAPE流量計定做的產品，請點擊右側的聯系方式聯系我們，期待您的來電
