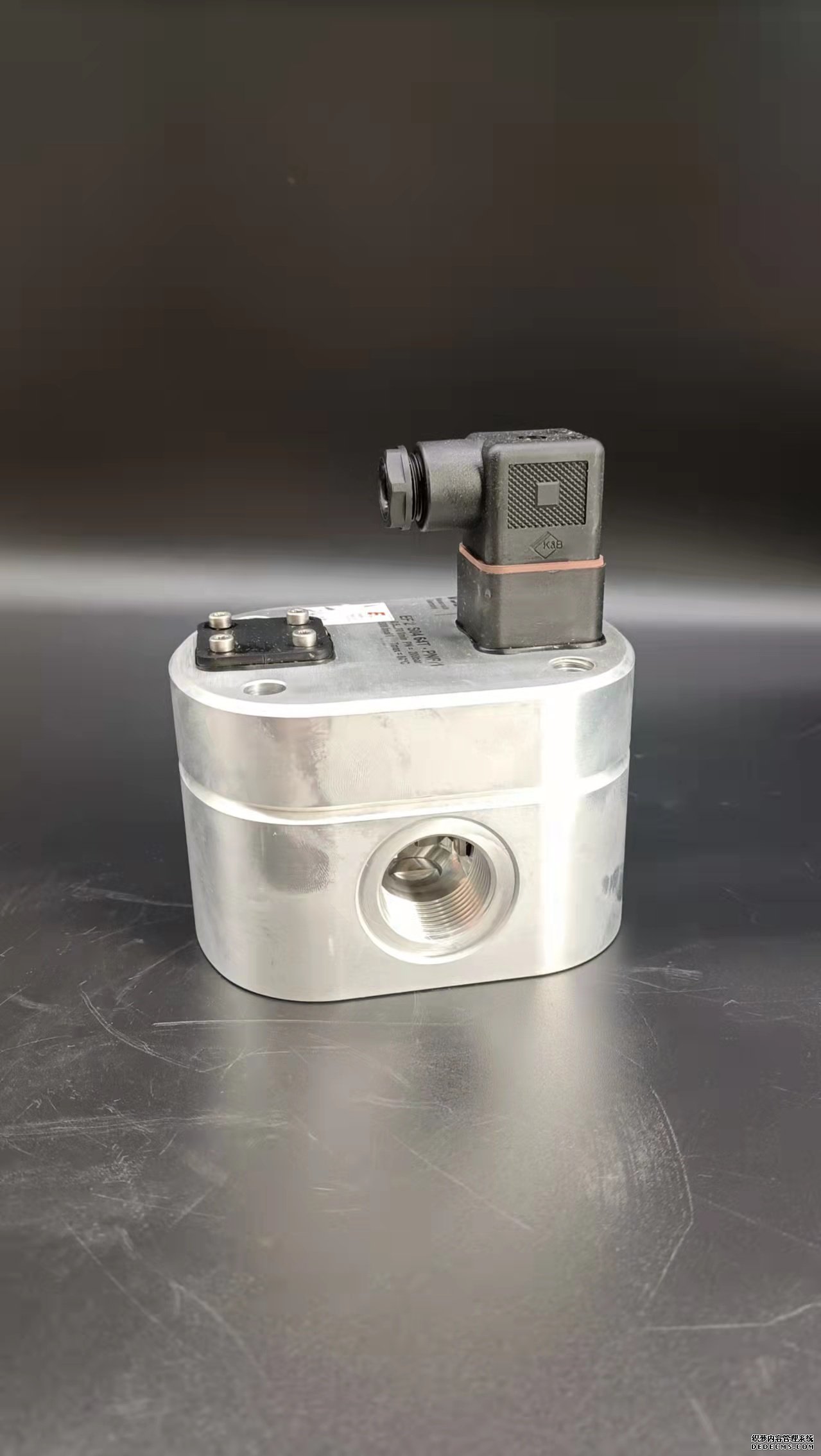

德國VSEAHM01/02/03 2/4 S/U G流量計中文樣本同時我們還經營：  電磁流量計供電電壓問題是最主要的問題，也是此次儀表更換的最大困難。電磁流量計A是DC24V供電回路，兩線制;電磁流量計B是AC220V供電,四線制。將B表安裝在現場就意味現場要接一條AC220V的供電線，電纜設計之初肯定留有一定的余量(參照SH30822019石油化工儀表供電設計規范余量要求)。但是AC220V供電設備在現場并不是很多,想找到一根備用的AC220V電源線或許不是那么容易。   經現場核實電磁流量計A的安裝位置附近并沒有AC220V供電設備，距離太遠的設備如果現場重新配管施工AC220V電纜線路,因涉及動火作業或者挖掘作業,在投用裝置里面有很大的風險，而且工期太久。所以AC220V電源通過備用電纜的想法走不通。進一步現場核查發現，電磁流量計A非直拉電纜，中間有接線箱，接線箱內有多部儀表通過一根16P本安電纜接至中控室，該16P本安電纜有6P備用線,其余10P電纜所接儀表為電磁流量計A和3臺液位開關、6臺閥位回訊?，F考慮通過這根16P的電纜中的1P走AC220V電源。接線箱到儀表端重新敷設一根臨時電源線約15m,16P電纜到現場機柜間,將AC220V的1P備用線從端子柜通過一對端子排重新引出，加接電源線接至電源柜。該方案可行性分析如下: 1)16P本安電纜中液位開關信號、閥位回訊信號都是通斷的開關信號,抗干擾能力強。電磁流量計B最大功率為75W,電流不大,且AC220V的電壓波形好，比較穩定,對DC24V負載造成串擾的影響考慮可以接受。 2)AC220V電源信號走原本安電纜路徑.是不符合規范的。綜合客觀實際要求，只能最大限度地滿足規范又要考慮現實情況。根據HG-T20512-2014儀表配管配線設計規范中7.1.3(見表3)和7.1.5(見表4)要求,可以知道儀表信號電纜與電力電纜平行敷設最小間距都是50mm。此處是該次故障處理沒辦法克服只能容缺的地方。 3)機柜間電纜布線,因是在投用盤柜施工，同一柜子儀表在線的同時進行布線接線，施工安全尤為重要?？紤]采取充足準備，提前加工,盡量減少盤柜內動作，由有經驗的接線員接線,禁止攜帶對講機進入機柜間等措施。確保機柜間電纜布線接線安全。 綜合分析，該方案的可行性可以接受。  渦街流量計與流體密度無關,在測流量時,考慮氣體或蒸汽溫度、壓力變化對密度的影響,需不需要進行密度、溫度壓力補償,從以下幾個方面進行探討。(1)測量介質為液體,且流量以質量流量表示。由于測液體流量時,流量指示一般為質量或重量流量,漩渦流量計由漩渦頻率-流速-體流量X密度=質量流量,當指示值以質量流量表示時,刻度系數中包含密度的因素,所以密度變化對指示值有影響,必須進行密度修正。(2)測量介質為氣體,且以標準狀態下體積表.示。  氣體流量一般習慣均以標準狀態下體積表示,刻度為Nm³/h,但工作時由漩渦頻率→流速→工作狀態體積再折算成標準狀態下體積。作為一臺漩渦流量計,一旦折算系數確定了,那么流體只有處在一個工作壓力、溫度下流量指示值才準確,這個溫度就是設計溫度，這個壓力就是設計壓力。一旦工作條件偏離了設計值也會帶來誤差,所以必須考慮溫度、壓力補償,但不考慮密度補償。(3)測量介質為氣體,且以質量流量表示。  對漩渦流量計,由漩渦頻率→疏速→工作狀態體積流量→設計狀態體積流量→標準狀態體積流量,再乘以標準狀態下氣體的密度而得到質量流量。  顯然,以質量流量表示的漩渦流量計,必須進行氣體組成變化帶來的密度變化的修正,同時工況變化，又增加一個由工作狀態折算到設計狀態的折算系數。這個折算系數是動態的,也就是溫度、壓力補償問題。經過以上分析得出以下結論:(1)無論測氣體或液體，若渦街流量計流量以工作狀態體積流量表示時,沒有密度及溫度、壓力補償問題。(2)無論測氣體、蒸汽或液體流量,以質量流量表示時,液體一般溫度變化范圍大,流體密度變化均需進行密度修正,對氣體過熱蒸汽還需進行溫度、壓力補償。(3)以標準體積流量表示時,流量計必須進行溫度、壓力補償,無需進行氣體密度補償。1.施工工藝的影響與處理按照循環灌漿的原理,返回漿液要流回攪拌桶,采用2臺電磁流量計分別計量進返漿管道中漿液的流量。然而.有些用戶去掉返漿管上的電磁流量計,返漿管通過一個三通直接接在電磁流量計下游的進漿管上,返回漿液不返回攪拌桶,采用一臺電磁流量計測量灌漿量,其結果在巖層吸漿量很小和灌漿結束階段,漿液流過電磁流量計F的流速很小,遠低于電磁流量計的流速下限,信噪比S/N很小,測量誤差高達50%,無法精確計量。2.測量管道內附漿量的影響與處理　　每次灌漿結束后,要及時清除電磁流量計測量管內的殘余漿液，否則水泥漿液易在測量管道內產生不同程度的膠結,甚至堵塞電磁流量計測量管和相接的灌漿管道。電磁流量計測量管內的附著層會引起附加相對誤差△Ɛ,實踐證明其引起的誤差是很大的,假定其厚度相同△ε由式(5)計算:　　水泥顆粒的σɷ和水泥漿液σf相差很大,因為附著水泥層電導率極低,當附著物有一-定厚度時△Ɛ會比較大。3.介質中氣泡的影響與處理　　因工藝或介質本身的原因,所測液體常含--些氣泡。電磁流量計屬于流速型的流量方式,氣泡在管道圓截面中所占據的面積百分率,幾乎就等同于氣泡對流量測量的影響量。此外由于氣泡經過電極表面存在一個摩擦過程,由此會產生尖峰脈沖干擾電勢,其值遠大于正常的流量信號。通常電磁流量轉換器無法有效地處理如此的干擾,輕者導致測量值不穩定,嚴重時儀表根本無法工作,一些缺乏經驗的用戶僅從工藝的要求出發,對電磁流量計的安裝位置沒有考慮防止氣泡的產生,例如有些用戶把電磁流量計安裝在灌漿泵的吸入端,吸入端的漿液中常會混入成泡狀流的小氣泡,故電磁流量計一般要安裝在泵的排出端。電磁流量計最好垂直安裝,漿液自下而上流動。水平安裝時要使電極軸線平行于地平線,不要垂直于地平線,因為處于底部的電極易被沉積物覆蓋,頂部電極易被液體中偶存氣泡擦過遮住電極表面。4.惡劣施工現場環境的影響與處理　　灌漿施工現場的環境大部分時間比較惡劣,例如高溫、潮濕高灰塵等,如果電磁流量計外殼的密封不良,諸如接線盒,以及一些非焊接氣密封結構的外殼,時間長了冷凝水和灰塵容易積聚在電磁流量計的接線盒中，或透過密封不良的結合面滲入電磁流量計殼體中,由于電磁流量計的流量信號極其微弱(通常是幾mA),冷凝水和灰塵的存在,直接的后果是導致電磁流量計轉換器輸入回路阻抗下降，衰減了欲輸往放大器的流量信號;或者是破壞勵磁回路和信號回路的絕緣,將高達幾十V的勵磁電壓引入到低電勢的信號回路中,造成電磁流量計的嚴重故障。為了避免此類故障的發生,可在接線盒中灌注絕緣材料,在維修和調試電磁流量計的時候一-定要避免進水,保持接線盒內的干燥與干凈,使用中一定要避免浸泡在水或漿液中。優點：(1)熱式氣體質量流量計可被測量的流體管道口徑范圍廣.能夠應用在各種口徑的管道流量測量,從小、中口徑到特大口徑管道都可以,口徑可達 9000mm.(2)流速測量范圍廣.可測量 0.02m/s~480m/s 范圍內的流體流速.(3)測溫范圍和耐壓范圍很寬.待測氣體的溫度高達 900℃,可用于各種高溫過程氣體的測量,最高可以在 70MPa 的壓力下進行測試.測量過程中不需要溫度和壓力補償.所以在較大直徑管道、較小流速、微小流量、測量流量浮動范圍較大時,具有一定的優勢.(4)可保證較高的測量精度.一般的熱式氣體質量流量計都屬中等精度測量范圍,其中部分儀表,如插入式、電磁式,可以達到高精度測量.國外進口的高精度儀表滿量程誤差可以達到±1%.(5)寬量程比.量程比可以達到 1000:1,且能保持精度要求.(6)可測量混合氣體.(7)機械設計簡單,容易安裝和調試,維修簡單,防振動.插入式只需要在管道上焊接法蘭盤即可,管段式只需要進行管道轉接,安裝和操作方便.(8)不需要溫度和壓力補償.缺點：(1)響應速率慢.由于熱式氣體質量流量計是依靠傳熱原理設計,而熱量交換過程與加熱溫度探頭和流體的熱傳導效率密切相關,需要一定的時間來完成換熱過程,一般的相應時間為 2~5s；性能優越的流量計響應時間為 0.5s；甚至有些響應時間更慢.(2)精度易受流體組分影響.當被測流體為混合氣體時,由于混合氣體組分的變化,氣體密度,粘度,熱導率都會受到直接影響,使測量值發生較大誤差而導致最后的流量計算結果產生誤差.(3)在小流量測量中,熱源探頭的溫度高于流體溫度,導致熱源探頭向流體傳導熱量,影響流體和熱源探頭的溫度差,影響測量精度.德國VSEAHM01/02/03 2/4 S/U G流量計中文樣本孔板流量計的主要部件高級孔板閥(采用高級型閥式孔板節流裝置),主要用于差壓式流量計的信號的產生和傳輸,可實現在線更換孔板,不影響輸送介質,無附加管路;裝置內有孔板安裝定位機構,標定準確度等級為0.5級;該裝置設有上、下兩個密封腔,以及滑閥部件,無旁設附加管線,裝置上、下腔間的密封件采用全硬密封結構，閥板和閥座采用22Cr堆焊硬質合金,設有注入密封脂輔助結構,可以防止閥座、閥板密封面上污物的沉淀;采用法蘭取壓標準孔板作為流量檢測元件?！　】装辶髁繙y量系統一般由節流裝置(標準孔板)、差壓變送器及數據處理器(開方積算器或計算機)組成?？装辶髁坑嬍菍藴士装迮c多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,它可測量氣體、蒸汽、液體及引的流量,廣泛應用于石油、化工、冶金、電力、供熱供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計,是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定。磁翻板液位計常用介質：　　熱水，鹽水，氯水，液化石油氣、液氨、乙烯、乙烷，汽油、柴油，食用油，丁二烯，甲醇、環氧（丙烷），二甲苯、輕油、乙醇（酒精），丙酮、氨水、粗苯、啤酒、重油、牛脂、乙苯，水、醋酸、樟腦油，鹽酸、焦油、氯磺酸、硝基苯、FR－22，液堿、麥芽糖、20％稀硫酸、硫酸二甲酯，液氯、稀硫酸、濃硝酸、FR－12、氯仿，8％硫酸、發煙硫酸、高氯酸、溴水磷酸、氟油等等。磁翻板液位計應用行業　　電力行業：高/低加，除氧器，凝汽器，鍋爐汽包，熱井，輸水箱，油箱，熱網加熱器，化學水處理，脫硫脫銷工程等　　化工行業：罐區，化學池等，儲罐，貯槽，反應釜　　煤化工：甲醇、二甲醚、合成氨/尿素、煤制烯烴、煤制油等　　冶金行業：冷卻水處理　　水處理行業：氧化池，沉淀池，水箱，水池等等　　在工業生產中，液位計是必不可少的一環，具有重要的作用。為促使電磁流量計實際使用壽命增加，把故障實際發生率把控至最低范圍，務必強化對電池流量計日常維護管理。一是，變送裝置管內壁部位，需定期清理好結垢層，對絕緣襯里優良絕緣性起到良好保障作用；二是，生產運行期間，定期檢查儀表，屬于保證后續濕氣與水下運動關鍵，特別是檢查接線口好儀表端蓋處密封性，以去吧儀表內部不會進入水與濕氣；為確保儀表有極高的密封性，應時刻在殼體蓋螺紋位置涂好潤滑黃油，且需防止因碰撞而受損；三是，流量計實際運行期間，儀表零點務必要定期標定好，確保電磁流量計可實現有效接地；四是，電磁流量計實際使用部門應當為每個技術人員建立起短期與長期的培訓計劃，設定出具體的培訓內容與要求，要根據相關技術人員的實際技能情況，制定有針對性的培訓計劃。從而促進儀表技術人員對電磁流量計實際期間故障問題的實時檢查分析及排除能力，強化對電磁流量計日常的維修處理，以確保更好地使用電磁流量計。熱式氣體質量流量計傳感器探頭是流量計的測量單元，可以把需要采集的信息準確無誤的轉換成信號量傳輸給系統，是信號量采集的通道，是實現流量計實時計量的必要前提。如下圖所示，這是我們實驗所使用的流量傳感器探頭。由于是插入式熱式氣體質量流量計，所以在使用時，必須要調節探頭的長度，使流量探頭（即 Pt20）處于管道的正中心位置，減小偏心安裝產生的一切誤差，以便獲得精準的管道流量信號。同時，由于流量探頭和氣體直接接觸，所以靈敏度得到很大的保證，靈敏度基本上處于最靈敏狀態；但是從氣體組分，氣體粘度，粉塵顆粒，氣壓與結構強度等角度考慮，后期必須將流量探頭進行封裝，保證熱式氣體質量流量計傳感器的受沖擊能力，增加傳感器探頭的抗污染能力，延長傳感器的使用周期。電磁流量計測量的液體中會含有一些氣泡，如果氣泡分布均勻，則不影響測量。然而，一旦氣泡變大，整個電極通過電極時會被遮擋，使流量信號輸入電路瞬間開路，導致輸出信號抖動　　如何判斷電磁流量計的測量誤差是由被測液體中的氣泡組成的？如何處理這種情況？簡單介紹一下　　當測量效果抖動時，磁場的勵磁回路電流立即被切斷。假設此時表面仍有閃爍和不穩定現象，說明大部分是由氣泡效應引起的　　在確定許多氣泡影響電磁流量計的測量效果后，有必要尋找相應的處理方法。假設由于裝置的定向，許多氣泡混合到液體中。例如，如果電磁流量計安裝在管道系統的高點，儲存氣體或從外部吸入空氣，形成流量計的晃動　　這是非常有用的方法來代替裝置的定位，但在很多情況下，裝置的直徑很大，或者設備的方向不容易改變。建議在電磁流量計上游安裝集氣袋和排氣閥，以清除殘余氣體，減少影響測量效果的因素，保證測量的準確性。電磁流量計在運行中使用過程中,偶爾出現波動大,信號弱或突然下降等情況時原因1.由于水煤漿在磨制過程中,產生的鐵磁性物質,隨流過電磁流量計時,吸附于電極表面使其絕緣變壞或被短路,造成信號送不出去,而導致測量誤差.　　處理方法；在平時停車檢修期間要認真檢查,發現測量導管內壁有沉積的污垢,應及時清洗和擦拭電極,測量導管襯里如果出現鼓包現象,應及時更換,檢查信號插座,如果有腐蝕,應予以清理或更換.原因2.在水煤漿測量過程中,煤漿泵出口壓力的不穩定和較大波動,對電磁流量計的在線測量也會造成較大的影響,尤其在低流速狀態和煤漿泵臟物堵塞等因素同時存在時,水煤漿流場變化波動且不穩定,流體脈動大,使電磁流量計測量信號不穩定.　　處理方法：我公司常用做法是將電磁流量計安裝在氣化爐框架頂部,延長流量計的前直管段,以解決煤漿泵加壓泵工作時造成的脈動.原因3.在測量過程中,煤漿中的固體顆粒（或液體中氣泡）摩擦電極表面,電極表面電化學電勢突然變化,輸出信號流量將出現尖峰脈沖狀噪聲,如果兩個電極材質、結構表面狀態存在差異,所產生的共模干擾,流量信號送到轉換器差分放大器輸入端放大,于是就出現了流量計輸出信號的大幅波動.　　處理方法：應盡量控制煤漿顆粒在50μm-55μm,減小顆粒噪聲對測量穩定性的影響.同時應在工藝控制水煤漿的濃度比例,使其均勻穩定.原因4.電磁流量計的信號比較弱,在滿量程時只有2.5~8mv,流量很小時,輸出只有幾微伏,外界略有干擾,就會影響儀表精度.　　處理方法：查看檢測器的測量管、外殼、屏蔽線以及轉換器、二次儀表是否可靠接地,接地電阻是否小于10歐,電纜屏蔽層是否有損壞.德國VSEAHM01/02/03 2/4 S/U G流量計中文樣本針對傳統電磁流量計用信號電纜的易受電磁干擾和內部產生較大噪音的性能缺陷，首先根據電磁流量計用信號電纜的特點及其運行環境要求設計了多種結構方案,而后綜合考慮電纜抗電磁干擾水平、內部噪音水平、工藝的實現難度和制造成本等因素對相關設計方案進行反復篩選，最終確定了新型低噪音電磁流量計用信號電纜的結構?！　≡撔滦碗娎|的結構如圖1所示。導體為單股退火鍍錫軟銅線,以提高導體的導電性和防腐蝕性。在導體外繞包一層薄F4(聚四氟Z烯)半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音。絕緣采用材料較為純凈.介電常數較小具有一定彈性的聚丙烯絕緣級材料,并采用擠壓式擠出,減小絕緣層與導體的向隙。采用對絞組作為信號傳輸線,由于在兩根傳輸線上感應的電壓接近相等,減小了電壓差值，提高了信號傳輸穩定性;對絞組由兩種不同顏色絕緣線芯組成,相鄰線對對絞節距應不大于100mrmn。對絞分屏蔽紀(即對對絞組進行分屏蔽,每對對絞組外繞包兩層聚酯帶和--層厚0.04mm鋁塑復合帶繞包,內置-根7X0.26mm鍍錫銅絞線作引流線)有利于對不同對絞組之間信號中音的抑制和隔離。對絞分屏敞組同心式絞合成纜，在對絞分廉蔽組間]填充非吸濕性材料,以保證纜芯圓整。在成纜纜芯外繞包兩層聚酯帶,再采用鋁塑復合帶繞包,內置鍍錫銅線作引流線,以提高電纜電磁屏蔽能力?？偲脸▽油鈹D包隔離層(隔離護套).隔離層采用絕緣級低密度聚乙烯材料。隔離層外采用鎧裝層，鎧裝材料為高導磁合金鋼帶.其為強磁材料,叮將外來的磁通大部分限制在鎧裝層的外表面上(僅布少部分能進.人被屏蔽的空間);鎧裝時對高導磁合金鋼帶采用縱包焊接,確保其形成.連續圓杜管;鎧裝層可提高電纜抗電您T擾水平以及對電纜進行加強，減少電纜振動引起的電動勢。外護奈采用監色軟PVC(聚氯乙烯)護層級電纜材料擠包,實現電纜防護?！　≡撔滦偷驮胍綦姶帕髁坑嬘眯盘栯娎|通過開發新的結構和選用新的材料具有了高抗電磁干擾能力和優異的低噪音性能,可實現信號的高分辨率、高精度和穩定傳輸:a.通過采用絕緣線芯對絞、對絞鋁箔分屏蔽、引流線設置、鋁箔總屏蔽、全封閉鋼合金鎧裝屏蔽等綜合設計,對內外部電場和磁場形成有效的屏蔽隔離,抑制了內部串音,降低了信號傳輸的波動性,大大提高了電纜的抗電磁干擾水平,提高了電纜傳輸信號的準確性和可靠性。在實際工程安裝中,電纜也不必穿金屬管敷設，可降低工程成本。b.采用鍍錫導體以及導體外設置F4半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音,同時電纜整體設計結構緊湊,尤其是鋼合金鎧裝層的設計,使得電纜內部相對滑動少,一定程度上也減少了電纜內部摩擦起電噪音的產生,這樣可以將原始噪音降低2~3個數量級,極大地提高了傳輸信號的分辨率和精度,減小了電磁流量計的計量誤差,大大提高了電磁流量計的計量準確性、精確性和可靠性,完全可滿足微量精確計量場合的使用要求。

您如果需要德國VSEAHM01/02/03 2/4 S/U G流量計中文樣本的產品，請點擊右側的聯系方式聯系我們，期待您的來電
