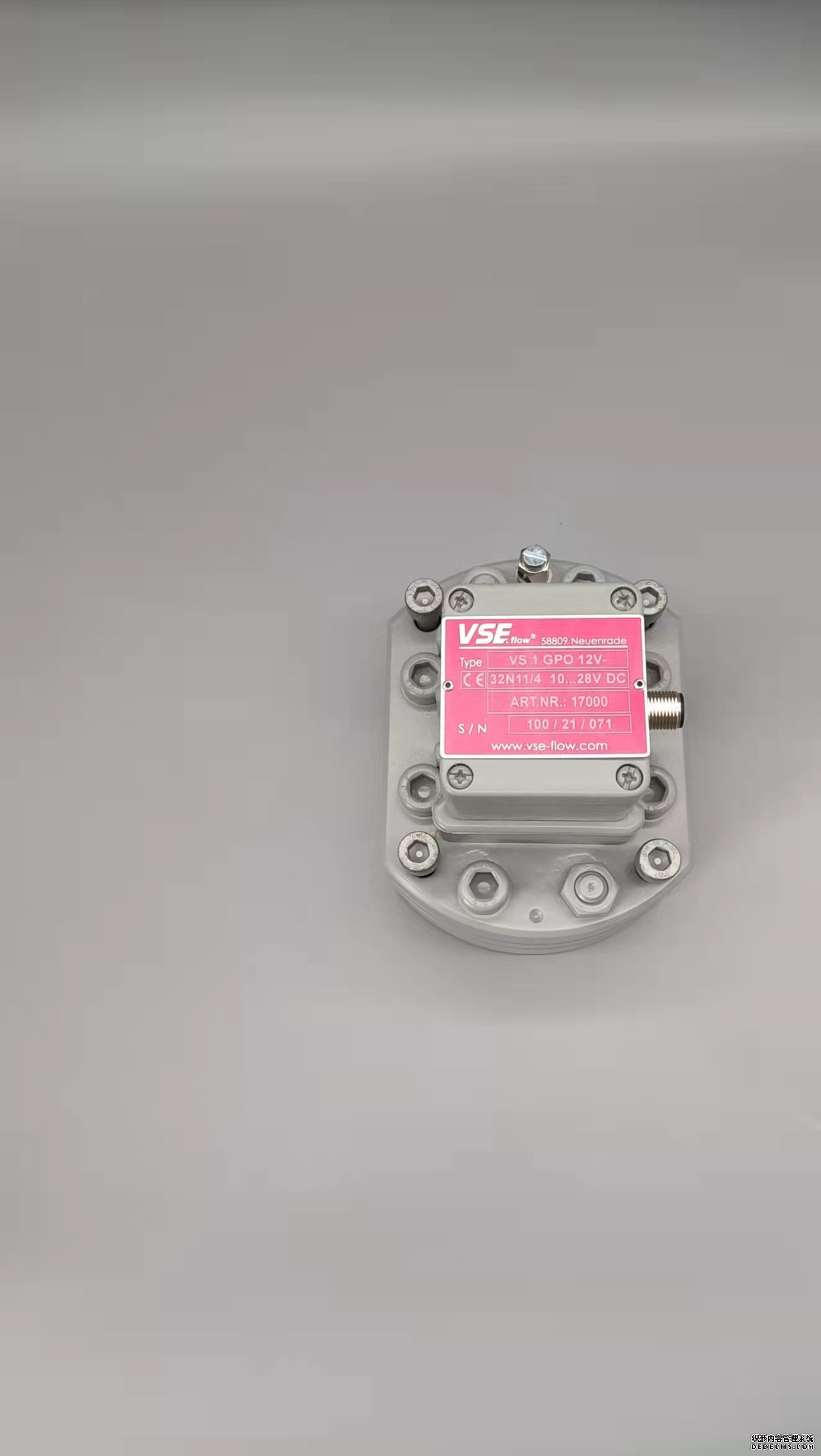

德國VSEVS1/2流量計經銷

發布時間: 熱度:
德國VSEVS1/2流量計經銷同時我們還經營:金屬管浮子流量計安裝要求:1、實際的系統工作壓力不得超過金屬管浮子流量計的工作壓力.2、應保證測量部分的材料、內部材料和浮子材質與測...

德國VSEVS1/2流量計經銷同時我們還經營:金屬管浮子流量計安裝要求:1、實際的系統工作壓力不得超過金屬管浮子流量計的工作壓力.2、應保證測量部分的材料、內部材料和浮子材質與測量介質相容;3、環境溫度和過程溫度不得超過金屬管轉子流量計規定的最大使用溫度;4、金屬管轉子流量計必須垂直地安裝在管道上,并且介質流向必須由下向上;5、金屬管浮子流量計法蘭的額定尺寸必須與管道法蘭相同.6、為避免管道引起的變形,配合的法蘭必須在自由狀態對中,以消除應力;7、為避免管道振動和最大限度減小金屬管浮子流量計的軸向負載,管道應有牢固的支架支撐;8、截流閥和控制流量都必須在金屬管浮子流量計的下游.9、支管段要求在上游側5DN,下游側3DN(DN是管道的通徑);1.空間電磁波干擾及改進  電磁流量計用于測量實踐的過程中,轉換器與傳感器間如果存在較長的電纜,同時周邊有較強電磁干擾的情況存在,此時由于電纜的存在,干擾信號會被引入進去,最終會有共模干擾現象形成,導致流量計發生非線性、顯著失真或大幅度晃動等諸多情況,測量的準確性也會因此大打折扣.面對此類誤差引發的原因來看,可根據下述措施進行解決:(1)在電磁流量計安裝中,需要深入分析周邊環境,保證電磁流量計原理強磁場.(2)盡量將電纜長度控制在適宜范圍內,并落實相關屏蔽措施,如將電纜傳入接地鋼管中,避免電源線與電纜傳入同一根管.(3)選擇與要求相符合的屏蔽電纜,同樣能將電磁波構成的干擾有效降低.2.連接電纜問題及改進  電磁流量計是通過特定電纜、轉換器和傳感器組成的系統,因此電纜長度、屏蔽層數、導體橫截面積、絕緣情況及分布電容等都會對其測量結果構成影響,甚至還會對電磁流量計的正常運行產生干擾.所以,在安裝電磁流量計時不但需要參照導體橫截面積、屏蔽層數、待測液體電導率及分布電容等確定電纜長度,同時也要將電纜中間接頭的情況規避,并妥善處理末端,保障能夠實現良好連接.此外,也要保障所用電纜符合標準要求.3.測量管內存在著層及改進  以電磁流量計應用對象為根據,其多以測量非清潔流體為主,倘若實際測量中有一定量沉淀物等物質存在于非清潔流體內部,電磁流量計的正常使用及測量也必然會遭受影響,如污染電磁流量計管道、電極表面,最終引發測量誤差.面對此類誤差引發原因,相關人員在日常工作中應當做好電磁流量計定期清洗工作,同時適當將流速提升.此外,在襯里材料的選擇中,可選擇聚四氯乙烯.4.電極選擇、液體流速問題及改進  電磁流量計實際應用中,其電極和內部材料會直接接觸待測液體,所以在選擇電極和襯里材料時,都應當以待測液體為根據合理進行.結合待測液體性質完成襯里材料特性的確定,并在實際測量中圍繞測量溫度展開嚴格控制,避免由于襯里材料選擇不合理或溫度控制力度不足而導致襯里材料受磨損或變形等情況,進而導致附著速度加快、增大測量誤差發生率.針對此類情況,在應用電磁流量計時,在突出襯里材料選擇針對性的同時,也需要合理選擇電極,并妥善控制液體流速,保障處于合理范圍.5.測量液體呈現不對稱狀態及改進  應用電磁流量計測量相關液體的流量時,待測液體如果有不對稱狀態出現,必然會引起測量誤差的情況.液體非對稱狀態通常在單一的漩渦流或沿管線軸線的直線流等兩種流動組合方面得到表現.該情況下,管道截面的積分為液體體積流量.上游直管段如果存在不足,一般情況下可結合流量調節器調節流量,控制上下游一定范圍內流量計內徑與管道內徑之間具備相同的數值,確保上游直管段充足.6.電極與勵磁線圈對稱性問題及改進  在加工制造電磁流量計磁力線圈及電極時,有著嚴格對稱的要求.倘若有不對稱的情況出現,必然會引起不對稱偏差,進而對測量結果構成影響,最終也就會有測量誤差的情況出現.同時,在安裝電磁流量計時,也嚴格要求了安裝地點的振動,如一體型電磁流量計的安裝,需要在振動小的場所內,如果振動超出了標準就會有誤差出現在測量中,甚至還會對儀表的正常工作構成影響.所以,相關人員在實際安裝前,需要對待安裝位置振動展開嚴密測量,保障與安裝標準相符合.vse流量計德國VSEVS1/2流量計經銷電磁流量計是灌漿過程的主要工藝流程,為在施工中進行有效的控制,需對施工過程中的水和水泥漿液進行計量和控制。  鉆孔、洗孔:灌漿施工首先要在巖層中自上而下分段進.行鉆孔,待單孔終孔,用大量清水洗孔,至回水變清,無流量測量點,故不展開討論。  簡易壓水試驗:洗孔結束,下孔口管,密封孔口,以設計要求的壓力向孔內送水,測定其相應的流量值,并據此計算巖體的透水率。計算結果關系到巖體滲透特性的評價以及灌漿成果資料整理。這一-測量點是十分重要和敏感的,準確是首要指標,水有一-定的電導率,滿足電磁流量計的測量要求,需要重點考慮的是電磁流量計的口徑,因為壓水試驗和灌漿用的是相同的電磁流量計. 灌漿:壓水試驗后,灌漿泵將一定水灰比(比如3:1,2:1,1:1,0.81,0.5:1)的水泥漿液壓送到孔中,--部分進入裂隙而擴散,余下的漿液經回漿管返出孔外,流回到漿液攪拌機中,在規定的壓力下,當注入率不大于0.4L/min時,繼續灌注30min;或不大于1L/min,繼續灌注60min,灌漿可以結束。每臺鉆孔設備都需要兩臺電磁流量計分別記錄進、返漿流量,灌漿量就等于進漿量減去返漿量,現場管線與電磁流量計安裝布置見圖3。  由于現場灌漿泵泵量多為6m³/h(100L/min),故電磁流量計的量程選為100L/min,由電磁流量計的測量原理可知[4],其流速的下限由.同噪聲或偏移的信噪比S/N(信號與噪聲)來決定,上限則由測量管內襯里的磨損和配管的經濟速度等來決定印。由于水泥漿液中帶有水泥固體顆粒,考慮到對電磁流量計襯里和電極的磨損,選用流速≤5m/s,另一方面水泥漿液又具有易粘附、沉淀、結垢的特性,故電磁流量計測量管內的流速應不低于0.5m/s,以起到對電極和內襯的自清掃作用。一般當測量管內實際流速<0.1m/s時,感應電動勢已變得十分微弱(零點幾μV~幾μV),此時噪聲.的影響逐步變為主導,甚至淹沒信號電動勢4],由流速與相對誤差的關系圖(圖4)可知,為了保證儀表的檢測精度,流速應大于0.5m/s.故推薦使用流速范圍為0.5~5m/s.  灌漿施工時吸漿量大小一般在0~100L/min,進、返漿,上電磁流量計相應的流量范圍為30~100L/min,從流量、流速與口徑三者關系表(表1)可知:電磁流量計口徑選擇DN25比較合適。DN25的測量范圍是14.72~147.18L/min,同時DN25和現場灌漿管道口徑一致,配套安裝時,不需要變徑。同時電磁流量計的時間常數也應該設置小一些,一般在1~3s,以提高測量的靈敏度。  封孔:待灌漿結束后,按照施工技術要求壓漿封孔,無流量測量點,故不展開討論。為了適應儀表網絡化的發展方向,在系統設計時我們要根據實際需要為電磁流量計配備合適的通信接口.在當今單片機系統的通信中,RS232和RS485標準總線應用最為廣泛,技術也最為成熟.RS232用來連接兩臺計算機(微處理器)之間的串口通信,當我們需要一個更長的距離或者比RS232更快的速度下進行傳輸的時候,RS485就是一個很好的解決辦法.另外,RS485連接不限于僅僅連接兩臺設備.根據距離,比特率和接口芯片,我們可以用單一導線連接最多256個節點.為了使電磁流量計的應用范圍更加廣泛,我們選用RS485標準總線來實現儀表和外部系統的通信.  RS485是雙向、半雙工通信協議,允許多個驅動器和接收器掛接在總線上,其中每個驅動器都能夠脫離總線.該規范滿足所有RS422的要求,而且比RS422穩定性更強.具有更高的接收器輸入阻抗和更寬的共模范圍(-7V至+12V).  接收器輸入靈敏度為士200mV,這就意味著若要識別符號或間隔狀態,接收端電壓必須高于+200mV或低于-200mV.最小接收器輸入阻抗為12k,驅動器輸出電壓為±1.5V(最小值)、+5V(最大值).  驅動器能夠驅動32個單位負載,即允許總線上并聯32個12k的接收器.對于輸入阻抗更高的接收器,一條總線上允許連接的單位負載數也較高.RS485接收器可隨意組合,連接至同一總線,但要保證這些電路的實際并聯阻抗不高于32個單位負載(375).  采用典型的24AWG雙絞線時,驅動器負載阻抗的最大值為54,即32個單位負載并聯2個120終端匹配電阻.RS485已經成為POS、工業以及電信應用中的最佳選擇.較寬的共模范圍可實現長電纜、嘈雜環境(如工廠車間)下的數據傳輸.更高的接收器輸入阻抗還允許總線上掛接更多器件.  因RS485接口具有良好的抗噪聲干擾性,長的傳輸距離和多站能力等上述優點就使其成為首選的串行接口.因為RS485接口組成的半雙工網絡一般只需二根連線,所以RS485接口均采用屏蔽雙絞線傳輸.RS485接口連接器采用DB-9的9芯插頭座,與智能終端RS485接口采用DB.9(孔),與鍵盤連接的鍵盤接口RS485采用DB.9(針).  通信接口電路如圖3.13所示,我們選用MAX485作為系統的通信接口芯片.MAX485是MAXIM公司推出的支持RS485協議的低功耗收發器,它的驅動器擺率不受限制,可以實現最高2.5Mbps的傳輸速率.它是用于RS.485通信的半雙工低功率收發器件,包含一個驅動器和一個接收器,具有輸入接收器和輸出驅動器使能管腳.使用一個半雙工連接的難點就是控制每個驅動器在什么時候被啟用,或者處于激活狀態.當一個驅動器在傳輸的時候,必須直到它完成傳輸都保持被啟用狀態,然后在一個應答節點開始響應之前切換到禁用狀態.MAX485的控制端RE和DE短接,這樣用一個信號可以控制兩種狀態:接收和發送.RE和DE為“l”時,發送端接通,數據經DI腳后,變成傳送的信號送到傳輸線.RE和DE為“0”時傳輸線上的信號經MAX485,當處于發送狀態時,數據信號經發送端DI,在輸出端A和B上交替出現高電平:當處于接收狀態時,A和B上交替的高電平信號經MAX485轉換成高低電平信號經RO輸出.在電磁流量計傳輸過程中,交替的高電平保證通信傳輸回路中始終有電流,能實現可靠通信.通常對電磁流量計傳感器進行分析時將側壁上的兩個電極看做點電極,但實際上它也是有一定的尺寸,兩個電極與被測液體接觸時有一定的電阻,這就是信號源的內阻。信號源內阻和放大電路輸入阻抗共同組成分壓電路,為了減少傳感器信號電壓損失,需要放大電路的輸入阻抗遠遠大于信號源內阻,這樣才能最大限度減少測量誤差?! ⌒盘栐磧茸枘P腿鐖D2.2。管道側壁裝有一對點電極,電極為圓柱形,電磁流量計直徑為d,兩電極間距為D,即管道內徑,被測液體電導率為σ。假設管道足夠長,電極與被測液體的阻抗用圓板電極與半無線寬流體接觸的模型計算。電極與被測液體1/2dσ, 由于管道直徑遠大于電極直徑,信號源內阻為兩電極與被測液體的接觸電阻之和即1/dσ??梢婋姌O大小與被測液體電導率決定了信號源內阻。通常被測液體電導率從10S/m到10-6S/m,電極大小為cm級,這樣信號源內阻從十幾歐到幾百兆歐。德國VSEVS1/2流量計經銷1.合理安裝  換能器是組成超聲波流量計的主要結構,如果換能器安裝不合理,必然會影響超聲波流量計的應用效果。因此,在具體安裝中,必須充分結合實際情況,綜合考慮換能器的安裝位置及打開方式,尤其是在選擇位置上,既要保證換能器可以和上、下直管緊密連接,也要盡量避開變頻調速器、電焊機等干擾較大的位置。安裝方式有三種,一種是對貼安裝,一種是V形安裝,另一種是Z形安裝。如果選擇了多普勒式超聲波流量計,則在安裝中盡量選擇對貼式安裝方法。如果選擇了時差式超聲波流量計,既可以選擇V形安裝方式,也可以選擇Z形安裝方式。多數情況下,如果管徑小于200mm,宜采用V形安裝方式。如果管道直徑大于200mm,則要選擇Z形安裝方式。針對既能采用Z形安裝方式,也可以采用其他安裝方式的,要盡量選擇Z形方式,因為,Z形方式安裝的換能器超聲波信號最強,運行過程也比較穩定。2.及時校核  雖然超聲波流量計具有很強的抗干擾性和抗污染性,但如果長時間使用,也會影響運行的精度,為解決這一問題,可在超聲波流量計中配置一臺同類型的便攜式超聲波流量計,對現場儀表進行定期校核。堅持一裝一校核的原則,保證超聲波流量計選型合理、安裝調試達標,以便對每臺安裝之后的超聲波流量計進行合理校核。此外,還要在線對超聲波流量計發生的突變情況進行校核,通過便攜式超聲波流量計開展及時校核,以找到發生突變的根源,以便開展有針對性的檢修和處理。3.定期開展維護  和傳統流量計相比,超聲波流量計的維護量比較小,尤其是對外貼式安裝換能器而言,要保證安裝之后沒有水壓損失,也不存在潛在漏水,定期檢查超聲波流量計中的換能器是否存在松動情況,和管道之間的連接情況是否良好,發現問題及時處理,保證超聲波流量計能夠持續穩定運行。蒸汽流量測量從測量技術上分為兩類:一類為過熱蒸汽和高干度(干度x=0.9以上)的飽和蒸汽;另一類為低干度飽和蒸汽.前一類可以作為單相流體處理,而后一類則為兩相流。由于目前所有的流量計只適用于單相流體,因此,低干度飽和蒸汽尚需進行深入研究?! 〕S玫牧髁坑嬘校?差壓式流量計。該流量計目 前仍是測量蒸汽流量的主要儀表,為適應需要在技術上也有了新的發展.比如把節流裝置. 差壓變送器及三閥組組成一體式節流流量計,該流量計解決了差壓信號管路易出故障的缺點.還有采用定值節流件,用標準噴嘴代替標準孔板,因為噴嘴和孔板相比較,噴嘴的流出系數穩定,不會因為邊緣銳角變鈍使流出系數發生變化,壓損也比孔板低,一般在同樣流量及值(孔板孔徑與管道直徑之比)時,壓損為孔板的 30%~50%?! u街流量計測量中溫,即 200℃以下應用于蒸汽測量已趨于成熟,是目 前用于蒸汽測量的常規流量計.但是,應注意低干度介質將使其儀表系數偏離檢測值而增大測量誤差?! 【俟芰髁坑?分流旋翼式流量計一般在準確度要求不太高的內部管理分配上應用,主要是因為使用方便,價格便宜.通常適用于中小流量蒸汽的測量?! 兪叫滦桶惺搅髁坑?其結構由測量管.靶板.力傳感器. 信號處理單元組成.力傳感器為應變計式傳感器,信號處理顯示可以就地直讀顯示或輸出標準信號.力傳感器由筒式彈性體和力應變片組成,可以是內貼式和外貼式兩種.當彈性體在力作用下發生形變時,它破壞了由力應變片組成的電橋的平衡,產生與流量成平方關系的電信號.其工作原理是在恒定截面直管段中設置—個與流束方向相垂直的靶板,流體沿靶板周圍通過時,靶板受到推力的作用,推力的大小與流體的動能和靶板的面積成正比。在一定的雷諾數范圍內,流過流量計的流量與靶板受到的力成正比.靶板所受的力由力傳感器檢出?! “邪迨芰浟D換器轉變成電流信號(4~20)mA或氣壓信號(20~100)kPa輸出,輸出信號與流量的關系可根據計算公式確定.這種應變式新型靶式流量計在蒸汽測量中具有比較優越的應用前景,適用于中小流量蒸汽的測量。

您如果需要德國VSEVS1/2流量計經銷的產品,請點擊右側的聯系方式聯系我們,期待您的來電
