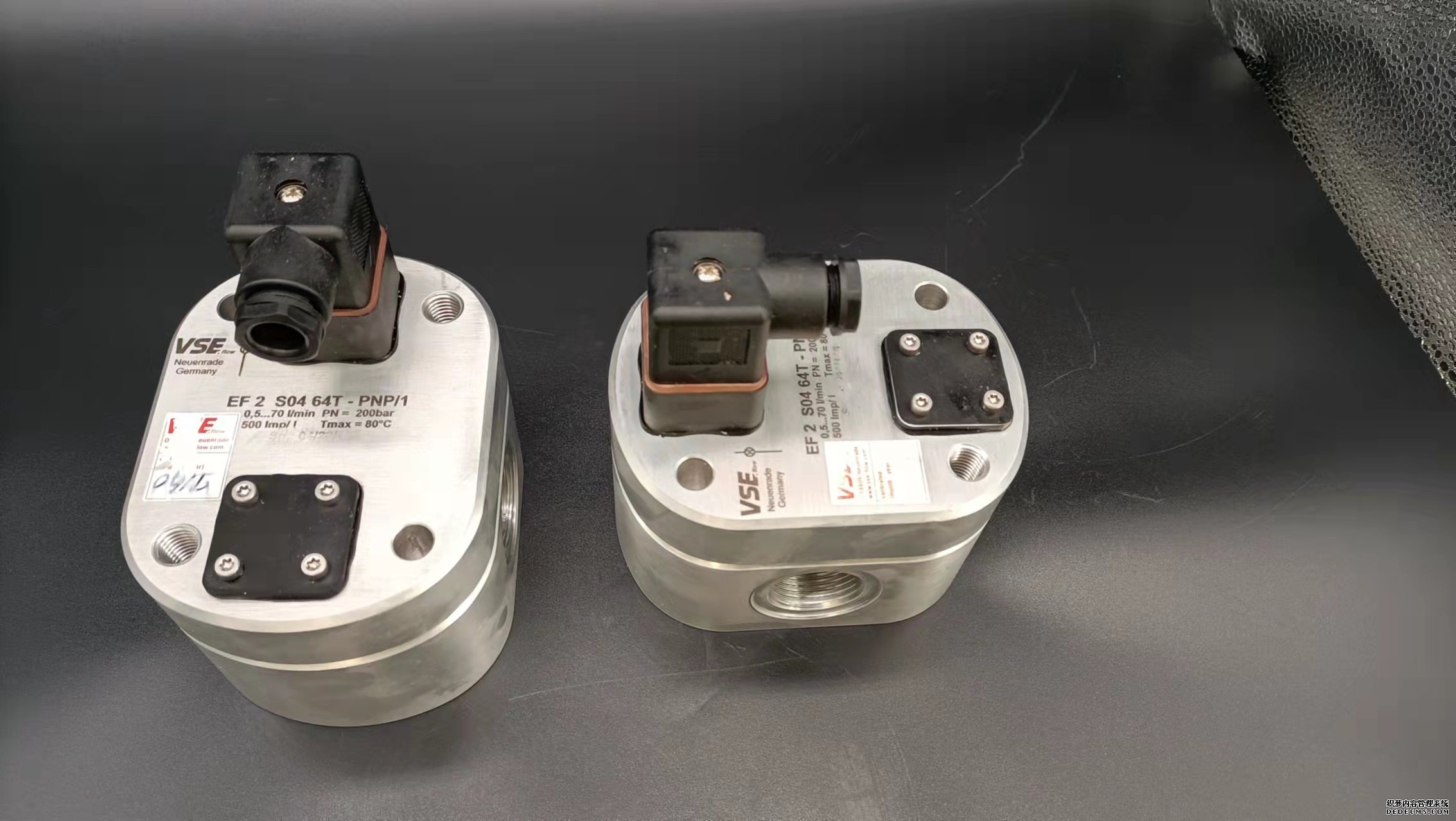

德國VSEAHM02流量計原裝同時我們還經營：金屬管浮子流量計安裝要求:1、實際的系統工作壓力不得超過金屬管浮子流量計的工作壓力.2、應保證測量部分的材料、內部材料和浮子材質與測量介質相容;3、環境溫度和過程溫度不得超過金屬管轉子流量計規定的最大使用溫度;4、金屬管轉子流量計必須垂直地安裝在管道上,并且介質流向必須由下向上;5、金屬管浮子流量計法蘭的額定尺寸必須與管道法蘭相同.6、為避免管道引起的變形,配合的法蘭必須在自由狀態對中,以消除應力;7、為避免管道振動和最大限度減小金屬管浮子流量計的軸向負載,管道應有牢固的支架支撐;8、截流閥和控制流量都必須在金屬管浮子流量計的下游.9、支管段要求在上游側5DN,下游側3DN（DN是管道的通徑）;超聲波液位計基本要求　　超聲波液位計換能器發射脈沖超聲波時，都有一定的發射開角。從換能器下沿到被測介質表面之間，由發射是超聲波波束所輻射的區域內，盡可能有障礙物，因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。如果有障礙物干擾情況下，安裝時需要進行"虛假回波存儲"。另外須注意超聲波波束不得與加料料流相交?！　“惭b儀表時還要注意：最高料位不得進入測量盲區；儀表距罐壁必須保持一定的距離；儀表的安裝盡可能使換能器的發射方向與液面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。本安型的外殼采用鋁殼。本安型儀表可安裝在有防爆要求的場合，儀表必須接地。測量的基準是探頭的下邊沿。1、盲區 2、空倉（最大測量距離） 3、 最大量程 4、測量范圍注：使用超聲波物位計時，務必保證最高料位不能進入測量盲區。安裝位置　　在安裝超聲波物位計的時候，注意儀表和容器壁至少保持200mm的距離。1、基準面2、容器中央或對稱軸　　對于錐形容器，且為平面罐頂，儀表的最佳安裝位置是容器頂部中央，這樣可以保證測量到容器底部。常見安裝位置的正誤1、錯誤：換能器應與被測介質表面垂直。2、錯誤：儀表被安裝在拱形或圓形罐頂，會造成多次反射回波，在安裝時應盡可能避免安裝在容器中央。3、正確1、錯誤：不要將儀表安裝于入料料流的上方，以保證測量的是介質表面而不是入料料流。2、正確 注意：室外安裝時應采取遮陽、防雨措施。攪拌　　當罐中有攪拌時，超聲波液位計安裝盡量遠離攪拌器。安裝后要在攪拌狀態下進行"虛假回波存儲"，以消除攪拌葉片所產生的虛假回波影響。若由于攪拌產生泡沫或翻起波浪，則應使用導波管安裝方式。泡沫　　由于入料、攪拌或容器內其他過程處理，會在某些液體介質表面形成泡沫，衰減發射信號。如果泡沫造成測量誤差，應將傳感器安裝在導波管內，或使用雷達液位計。導波雷達液位計的測量不受泡沫的影響，是這種應用的最佳選擇。氣流　　如果容器內有很強的氣流，例如：室外安裝，而且風很大，或容器內有空氣渦流，您應該將傳感器安裝在導波管內，或使用雷達液位計或導波雷達液位計。1.合理安裝　　換能器是組成超聲波流量計的主要結構，如果換能器安裝不合理，必然會影響超聲波流量計的應用效果。因此，在具體安裝中，必須充分結合實際情況，綜合考慮換能器的安裝位置及打開方式，尤其是在選擇位置上，既要保證換能器可以和上、下直管緊密連接，也要盡量避開變頻調速器、電焊機等干擾較大的位置。安裝方式有三種，一種是對貼安裝，一種是V形安裝，另一種是Z形安裝。如果選擇了多普勒式超聲波流量計，則在安裝中盡量選擇對貼式安裝方法。如果選擇了時差式超聲波流量計，既可以選擇V形安裝方式，也可以選擇Z形安裝方式。多數情況下，如果管徑小于200mm，宜采用V形安裝方式。如果管道直徑大于200mm，則要選擇Z形安裝方式。針對既能采用Z形安裝方式，也可以采用其他安裝方式的，要盡量選擇Z形方式，因為，Z形方式安裝的換能器超聲波信號最強，運行過程也比較穩定。2.及時校核　　雖然超聲波流量計具有很強的抗干擾性和抗污染性，但如果長時間使用，也會影響運行的精度，為解決這一問題，可在超聲波流量計中配置一臺同類型的便攜式超聲波流量計，對現場儀表進行定期校核。堅持一裝一校核的原則，保證超聲波流量計選型合理、安裝調試達標，以便對每臺安裝之后的超聲波流量計進行合理校核。此外，還要在線對超聲波流量計發生的突變情況進行校核，通過便攜式超聲波流量計開展及時校核，以找到發生突變的根源，以便開展有針對性的檢修和處理。3.定期開展維護　　和傳統流量計相比，超聲波流量計的維護量比較小，尤其是對外貼式安裝換能器而言，要保證安裝之后沒有水壓損失，也不存在潛在漏水，定期檢查超聲波流量計中的換能器是否存在松動情況，和管道之間的連接情況是否良好，發現問題及時處理，保證超聲波流量計能夠持續穩定運行。德國VSEAHM02流量計原裝1.合理安裝　　換能器是組成超聲波流量計的主要結構，如果換能器安裝不合理，必然會影響超聲波流量計的應用效果。因此，在具體安裝中，必須充分結合實際情況，綜合考慮換能器的安裝位置及打開方式，尤其是在選擇位置上，既要保證換能器可以和上、下直管緊密連接，也要盡量避開變頻調速器、電焊機等干擾較大的位置。安裝方式有三種，一種是對貼安裝，一種是V形安裝，另一種是Z形安裝。如果選擇了多普勒式超聲波流量計，則在安裝中盡量選擇對貼式安裝方法。如果選擇了時差式超聲波流量計，既可以選擇V形安裝方式，也可以選擇Z形安裝方式。多數情況下，如果管徑小于200mm，宜采用V形安裝方式。如果管道直徑大于200mm，則要選擇Z形安裝方式。針對既能采用Z形安裝方式，也可以采用其他安裝方式的，要盡量選擇Z形方式，因為，Z形方式安裝的換能器超聲波信號最強，運行過程也比較穩定。2.及時校核　　雖然超聲波流量計具有很強的抗干擾性和抗污染性，但如果長時間使用，也會影響運行的精度，為解決這一問題，可在超聲波流量計中配置一臺同類型的便攜式超聲波流量計，對現場儀表進行定期校核。堅持一裝一校核的原則，保證超聲波流量計選型合理、安裝調試達標，以便對每臺安裝之后的超聲波流量計進行合理校核。此外，還要在線對超聲波流量計發生的突變情況進行校核，通過便攜式超聲波流量計開展及時校核，以找到發生突變的根源，以便開展有針對性的檢修和處理。3.定期開展維護　　和傳統流量計相比，超聲波流量計的維護量比較小，尤其是對外貼式安裝換能器而言，要保證安裝之后沒有水壓損失，也不存在潛在漏水，定期檢查超聲波流量計中的換能器是否存在松動情況，和管道之間的連接情況是否良好，發現問題及時處理，保證超聲波流量計能夠持續穩定運行。  渦街流量計是基于流體力學中著名的“卡門渦街”研制的。在流動的流體中放置- -非流線型柱形體,稱旋渦發生體,當流體沿旋渦發生體繞流時,會在渦街發生體下游產生兩列不對稱但有規律的交替旋渦列,這就是所謂的卡門渦街,如圖1所示。   大量的實驗和理論證明:穩定的渦街發生頻率ƒ與來流速度v1及旋渦發生體的特征寬度d有如下確定關系叫:   式中St為斯特羅哈數,與雷諾數和d相關。   當雷諾數Re在一定范圍內(3 X102~2 X105)時(4],St為一常數,對于三角柱形旋渦發生體約為0.16   雷諾數的定義為   式中S為管道的橫截面積。   由高精度氣體渦街流量計的測量原理可知,通過測量旋渦發生頻率僅能得到旋渦發生體附近的流速vI,由式(3)可知在橫截面積一定的情況下,流體的流量Q與流體的平均流速v成正比,因此要精確計量流體的流量必須找到`v與v1的對應關系。   根據流體力學理論,在充分發展的湍流狀態下，流體的速度分布有如下關系式川:   式中:vp為到管壁距離為y的P點的速度;y為點到管壁處的距離;Vmax:為管道中的最大流速,通常取管道中心的速度;R為管道的半徑;n為雷諾數的函數。 表1中給出了部分雷諾數與n的對應關系。   由于旋渦發生體的位置固定,因此當雷諾數一定時v1與`v有固定的比例關系換言之,當雷諾數Re變化時,二者的比值也發生變化，   圖3給出了不同雷諾數下充分發展的湍流的流速分布,如圖所示Re越大,流速分布越平滑,即旋渦發生體附近的流速越接近平均流速,故ƒ( Re)應為單調遞減函數。圖4給出了3臺50mm口徑，寬度14 mm三角形旋渦發生體的氣體渦銜流量計,在20℃,一個標準大氣壓下,不同雷諾數下的K值曲線。如圖所示實驗數據與理論分析基本一致,因此渦銜流量計的測量原理即決定了儀表系數的非線性特性。若要提高渦街流量計的計量精度,必須針對不同的流速分布對K值進行修正。1.煤漿的磨損大,所以電磁流量計采用耐磨的ETFE襯里”的觀點不準確,ETFE主要解決了與金屬的附著問題。雖然ETFE的原料便宜，但其目前的處理工藝復雜,用它來制作襯里,成本比PFA還高,且沒有表征ETFE的.耐磨性優于PTFE的佐證。2.采用低噪聲電極,所以波動小”的觀點不準確。電極的形狀的確與噪聲大小相關。由于原進口流量計的電極在某煤化I企業有結垢現象,經常需要把流量計拆下來用晶相砂紙打磨電極,而上海威爾泰采用自清潔電極(即尖狀電極),有效地解決了結垢問題。實際應用表明,雖然采用自清潔電極流量計的平穩性比采用球面電極的平穩性稍差,但也沒有出現過異常波動。所以,我們認為,在解決煤槳流量輸出異常波動方面,低噪聲電極并非關鍵技術。3.原進口流量計安裝要求低，‘前5D后2D'就行”的觀點不準確。在實驗室標定時,要求直管段比較長(達到10D);在應用中,-般“前5D后3D”就足夠了,這并非僅僅適用于進口流量計。如果縮徑,直管段要求還可以進一步減小。另外,現階段的煤漿流量計,基本沒有投閉環控制的,對于精度的要求不是很高,關鍵是保證安全連鎖處于有效狀態,以避免異常波動引起誤跳車。4.原進口流量計流速大小對流量的影響很小，適用0.3m/s的流速"的觀點不準確。這種說法有很大的誤導作用。實際應用經驗表明,當流速較低時,尤其是當流速低于0.5m/s時,煤漿流量計容易波動。因此,這種觀點不準確。5.單純縮徑"的觀點不準確。我們曾經把管道縮徑,安裝較小口徑的流量計,實際使用效果卻不如采用本文所提的方案。一方面，由于涉及管道改造、高壓法蘭以及壓力容器級別的焊接,綜合成本也不低;另一方面在管道上縮徑,小口徑長度會遠大于在電磁流量計上縮徑，導致壓損增大,再加.上轉換器未替換,很多結果不可預知。6.原進口流量計因為業績多，所以風險小”的觀點不準確。業績多和業績好是兩個概念,二者沒有因果聯系。由于歷史的原因，原進口流量計市場占有率比較高,好的業績雖然多,但差的業績也有。一旦波動引起誤跳車，損失是很大的。據不完全統計,因為煤漿流量計波動引起誤跳車,200000t甲醇生產線一次損失約為300000元;600000t甲醇生產線，誤跳車一次的損失約為800000元。這也是質量好的煤漿流量計價格居高不下的原因之一。我們曾經使用兩種品牌的進口流量計,八個月就壞的情況也出現過,-年壞三套的情況也發生過。1、測量管、法蘭、浮子的材料選擇   針對酒精、乙醛流量測量,可采用一般防腐材料1Cr18NigTi制作測量管、法蘭、浮子;針對粗醋酸、冰醋酸的流量測量,由于其腐蝕性強,則測量管內部接觸被測介質的所有部位和浮子均要襯聚四氟乙烯材料,測量管、法蘭采用1Cr18NigTi材料。 2.金屬管浮子流量計和口徑的計算與選擇(針對液體流量測量) (1)當工藝專業提出液體體積流量Qva,我們用下式計算系數FV: 其中:ρs是所選擇浮子材料的密度(g/cm3);1Cr18NigTi浮子ρs=7.8(g/cm3);PTFE浮子ρs=3.4(g/cm3);ρs是被測量介質的密度(g/cm3)。(2)根據以上計算得到的系數FV,我們可以得到對于液體用水標校時的流量QV(水):QV(水)=FV·Qva (3)根據生產廠家提供的流量表可選擇出QV(水)所對應的金屬管浮子流量計的口徑、浮子號。 (4)按此浮子號的量程值除以系數FV得出介質的流量范圍QN,刻度可在0.9QN至1.1QN選擇。 (5)舉例說明。原始技術數據見表1,計算結果及選擇見表2。 3.現場顯示及遠傳的選擇   現場顯示選用M7,指示實際狀態下流體的瞬時流量值/小時。   遠傳型式可選用Es-電遠傳輸出4～20mA,亦可選用EX-本安防爆遠傳輸出4～20mA。 4.顯示儀表選擇   選擇流量積算儀,它具有瞬時流量顯示和比例累積流量積算功能。德國VSEAHM02流量計原裝為了提高孔板流量計的準確度,可采取以下措施。1.標準孔板節流裝置的制造與安裝　　利用標準孔板流量計測量天然氣流量必須嚴格按照SY/T6143-2004標準規定的各項技術指標，對標準孔板節流裝置進行設計、加工制造、檢驗、安裝和使用。特別是孔板直角入口邊緣尖子度和測量管內壁粗糙度的加工和檢驗;孔板前后直管段長度的保證，直管段圓度、臺階以及孔板與測量管同軸度的保證。另外，開發統一的標準孔板流量計的設計軟件,可提高節流裝置設計和儀表選型的技術水平。2.采用可換孔板裝置與定值節流裝置　　可換孔板節流裝置是一種新型節流裝置,節流元件精確地安裝在固定的座體內(座體通過法蘭與管道連接)，在不拆動管道或不停止流體輸送的情況下，可方便地提升孔板，進行檢查、清洗或更換,從而保證了計量準確度。采用液壓升降的裝置,孔板提升輕便,特別適用于大口徑孔板。這種節流裝置還配有清洗室和清洗機構,為解決污垢介質，特別是單井天然氣的準確計量提供了有效手段?！　《ㄖ倒澚餮b置改變了現有節流裝置根據計算結果加工其孔徑的方法,對每種通徑測量管道配以有限數量的節流件,孔徑系列按優先數系選用,每種通徑配35種不同孔徑比β值的孔板。目前節流裝置設計猶如量體裁衣，定值節流裝置則變成成衣選用,采用定值節流裝置有利于產品批量生產，降低生產成本,方便選用和使用，便于監督生產?？蓳Q孔板節流裝置和定值孔板相配套,將改變傳統的生產方式,實現了節流裝置產品系列化、通用化和標準化,有利于提高標準孔板裝置計量的準確度?！　藴士装宕嬖诘娜秉c是入口直角銳利度易在流體沖刷下發生鈍化。據估計,鈍化嚴重的可能使流出系數偏移1%~2%,鈍化后其流出系數較為穩定,這在流量計算中給孔板入口直角銳利度的精確修正帶來很大的困難。標準噴嘴的流出系數是穩定的，另外，在同樣流量和相同β值時噴嘴的壓力損失只有孔板的30%。影響標準噴嘴推廣使用的主要原因是噴嘴制造成本高,在標準中噴嘴的流出系數不確定度較大(約2%)。采用定值節流件,專用加工設備實現批量生產,降低生產成本,而個別校準則可得到高精確度的流出系數,在天然氣流量測量中用噴嘴代替孔板，其優點是明顯的。3.應用合理的流量積算方案　　根據天然氣計量工況條件和用戶對計量精度的要求，應采用對壓力、溫度和天然氣組分變化對流量自動部分補償或全補償的積算方案，計量系統測量儀表配備和精度的選用應符合GB/T18603-2001妖然氣計量系統技術要求》。用智能差壓變送器,壓力變送器、溫度變送器和流量計算機組成在線檢測系統，使溫度和壓力變化得到補償，可以提高測量準確度,降低流態脈動(或波動)引起的流量測量附加誤差?？装辶髁坑嬃砍瘫纫话銥?~3,而實際測量天然氣流量變化有時會超過這個范圍。在這種情況下，其測量準確度顯著下降,如果采用定值節流裝置,寬量程智能差壓變送器與流量計算機配套使用,可方便地擴展流量量程或遷移量程,進而實現傳統孔板流量計的智能化。渦輪流量計利用置于流體中的葉輪的旋轉角速度與流體流速成比例的關系，通過測量葉輪的轉速來反映通過管道的流體體積流量大小，是流量儀表中比較成熟的高準確度儀表之一?！　×髁坑媰扔薪涍^精密加工的葉片，它與一套減速齒輪和軸承一起構成測量組件，支撐渦輪的兩個不銹鋼自潤滑軸承，保證該組件有較長的使用壽命。流量計亦可選用外部潤滑油泵潤滑軸承，但注意不能過量?！　×髁坑嬄短彀惭b，由于流量計大部分是電子顯示，表頭內有電路板，長期露天放置，容易造成電路板損壞受潮，液晶屏不顯示，或者燒壞電路板。建議安裝計量儀表防護裝置?！　u輪流量計在安裝過程中，不能敲打表具。流量計受硬力沖擊，導致表具損壞。安裝流量計前，一定要吹掃，吹掃過程中一定不能帶著表具，管道中的焊渣容易打壞渦輪流量計的葉輪，造成表具不計量或者計量不準確?！　榱吮ＷC流量計檢修時不影響介質的正常使用，在流量計的前后管道上應安裝切斷閥門（截止閥），同時應設置旁通管道。流量控制閥要安裝在流量計的下游，流量計使用時上游所裝的截止閥必須全開，避免上游部分的流體產生不穩流現象?！　u輪流量計在使用前一定要加潤滑油，但是不能加多，在燃氣氣質并不是太干凈的環境中，潤滑油過多容易使氣質中的雜質粘附在卡箍式渦輪流量計的葉輪上，從而造成計量不準確，時間長了，容易磨損表具。1.量程選擇.當使用低量程的流量計時,儀表讀數偏差會增加,而使用滿量程時,若參數值波動較大,則會使測量值偏低。2.差壓計零位,靜壓漂移,隨環境改變示值超差。3.差壓計讀數誤差的影響因素有：(1)雙波紋管差壓計安裝時其傾斜度超標或安裝不牢靠。(2)存在靜壓零位誤差。(3)波紋管受腐蝕或泄漏。(4)四連桿機構摩擦過大。(5)記錄筆在卡片上壓得過緊,墨水管緊使筆尖不能正常工作。(6)差壓計存在不規則的校驗特性,且為不可修正,或可能存在校準誤差。(7)記錄曲線為人為手動補描。(8)記錄卡片不規范,存在偏心引起流量計誤差。(9)時鐘走時不準。1)電磁流量計傳感器內流體的流動方向必須與傳感器上流動方向一致;2)必須保證電磁流量計傳感器測量管內在所有時間始終充滿被測流體，電磁流量計傳感器不能在不滿管和有可能出現空管情況下工作;3)電磁流量計傳感器應選取管內流體脈動較小的位置作為測量點。一般情況下，離泵、閥門等較遠的地方，儀表指示比較平穩，波動較少;4)測量雙相流體時，應選擇不易引起相分離的地方;5)對于聚四氟乙烯襯里的傳感器，應避免安裝在負壓管道和有可能產生瞬間負壓的地方;6)要避免容易產生液體電導率不均勻的場所，如添加液的電導率與基液不同，加液點最好設在傳感器下游?！　「鶕浀淅碚?，電磁流量計傳感器測量管內流速分布為軸對稱時，電磁流量計的測量準確度不受流速分布的影響。由于超聲波流量計傳感器的安裝位置，被測管路的狀態對測量精度有很大影響，因此請選擇滿足下列條件的場所。1.管道圓度好，內表面光滑，管壁均勻。2.上游側5D，下游側3D以上的直管段，注“D為管道內徑”。3.被測管路必須充滿液體。4.必須有足夠的空間易于傳感器的安裝與操作。5.在水平的被測管路，傳感器不應裝在管道的頂部和底部，并避開管道凹凸不平及有焊縫處。超聲波流量計傳感器的安裝1.在已定的安裝位置周圍比傳感器約大一倍的面積上，將管壁上的油漆、鐵銹、污垢等清除干凈，擦凈露出金屬應無凹凸不平。2.將緊固件安裝在管道上，用不銹鋼帶將其固定在管道上，不應松動。3.鋪設好電纜由電纜接入孔接到接線盒中的接線端子上。4.每個傳感器換能器正面，涂上一厚層耦合劑（黃油）后，將傳感器換能器面與管壁接觸，放置在緊固組件中，并用壓緊蓋板將傳感器壓緊，耦合劑應從傳感器四周的縫隙中擠出，形成一道密封條。緊固螺銓鈕緊，注意四個螺銓用力要均勻，不要使傳感器偏移。

您如果需要德國VSEAHM02流量計原裝的產品，請點擊右側的聯系方式聯系我們，期待您的來電
