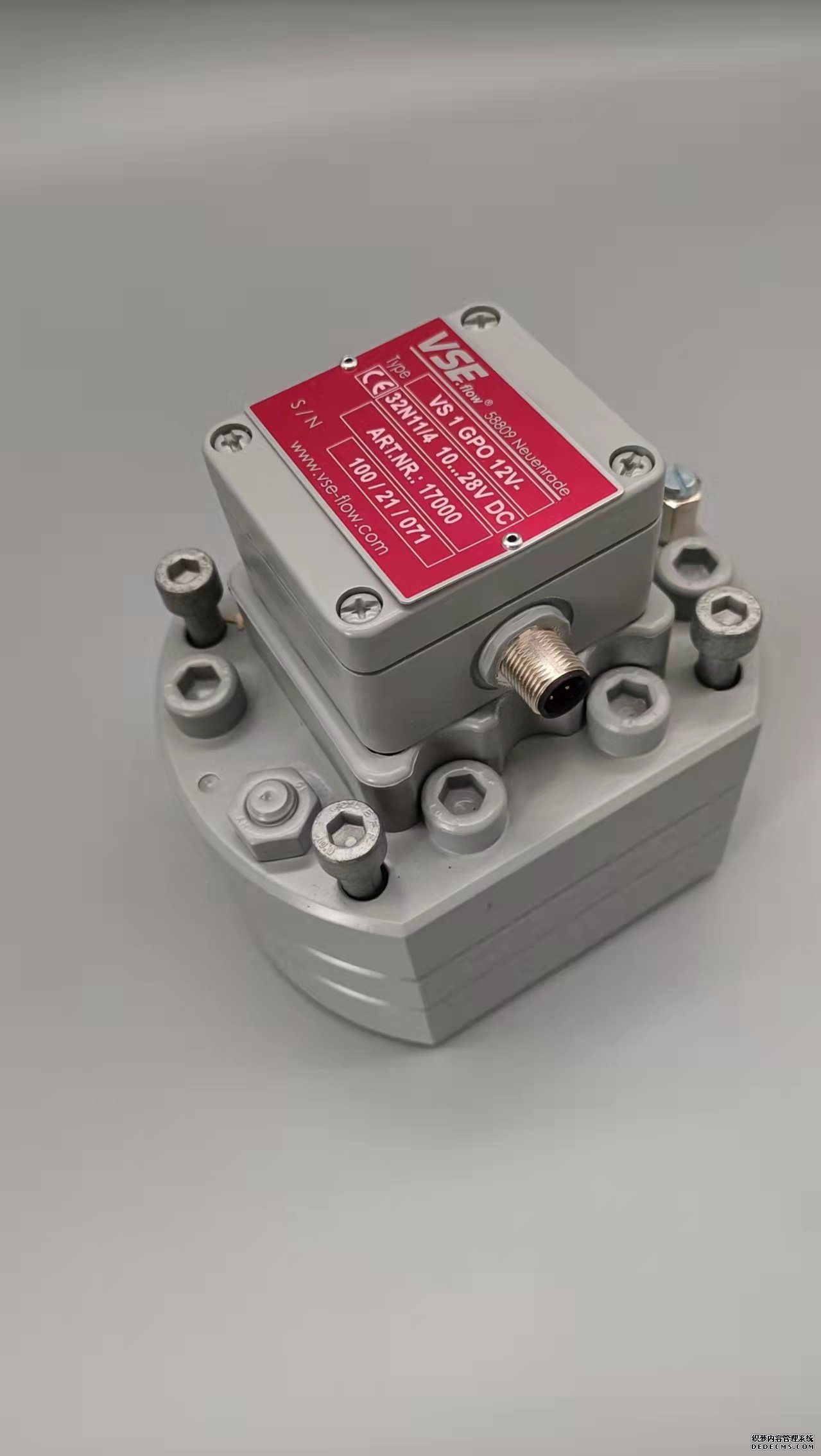

德國VSEAP0.2流量計制造同時我們還經營：渦街流量計安裝方式的選擇 渦街流量計既可安裝在水平管道上，也可安裝在垂直管道上?！　∫驗闇u街流量計是一種速度式流量計,要實現準確測量,必須注意保證滿管測量,故在水平管道上安裝渦街流量計,一般應選擇安裝在管道的最低處，安裝在垂直管道時，流體的流向應自下而上?！　u街流量計直管段要求 渦街流量計的安裝對其前后直管段的要求是非?？量痰?流量計上游要保證有10D~35D 的直管段(D為管道直徑),流量計下游直管段應不小于5D,上游直管段長短視上游有無直角彎、擴大管、縮徑管而定?！　√貏e注意，在直管段滿足要求的情況下,流量計應盡量選擇安裝在前后直管段盡量大的管道位置處，這樣能夠保證流量計上下游節流件所造成的紊流不致影響到流量計測量精度。渦街流量計安裝位置的選擇1)管道的強烈震動會對渦街流量計的測量產生一定的影響,故在選擇渦街流量計安裝位置時,應盡量避免安裝在有強烈震動的管道上,以免影響測量精度.當管道有震動時，必須采取減震措施。2)工頻干擾信號存在也會對渦街流量計的測量產生非常大的影響，工頻信號會疊加到測量信號中去。故渦街流量計盡量避免安裝在大功率電動機等存在的環境里，在此環境下,必須采取做好儀表接地，選用屏蔽電纜，信號的傳輸方式采用直流信號等措施消除工頻干擾。3)渦街流量計漩渦發生體的迎流面必須正對著流體流動方向，安裝時應特別注意，否則會產生非常大的偏差。4)在渦街流量計帶有流量調節的系統中,渦街流量計即使滿足直管段要求,也必須安裝在調節閥前。否則調節閥產生的射流會對渦街流量計的測量產生影響，會出現閥門開小,流量反而增大的現象。在電磁流量計等節點設備和PC機通信的過程中,由地址幀、命令幀、數據幀、校驗和可組成各種功能不同的報文.由于采用主從工作方式來實現通信,電磁流量計等節點設備僅能接收并執行PC機發送來的控制命令,而不能發送命令給PC機.因此,由PC機發往流量計等節點設備的報文一般包括一個地址幀,一個命令幀,若干個數據幀和一個校驗和,其報文格式如圖4.5a所示：而由流量計等節點設備發往PC機的報文一般包括一個地址幀,若干個數據幀和一個校驗和,其報文格式如圖4.5b所示.　　由于RS-485電氣標準規定每段只能聯結32個節點設備,因此可用地址幀中的5位表示這32個地址,其余3位用來表示命令,從而構成地址命令幀.對于控制命令需求不超過八個的通信系統,采用地址命令幀可壓縮報文長度提高通信效率.電磁流量計和PC機通信的主要目的是將流量計采集到的數據讀到PC機中.這些數據包括：總累積流量、正向累積流量、反向累積流量、瞬時流量.通信時,PC機只需向電磁流量計發送讀總累積流量、讀正向累積流量、讀反向累積流量、讀瞬時流量命令即可,因此二者間通信所用的地址幀和命令幀可合二為一,用一個地址命令幀代替.PC機和電磁流量計間的地址命令幀定義如圖4.6所示.二者通信所使用的報文可簡化為圖4.7的格式.孔板流量計的主要部件高級孔板閥(采用高級型閥式孔板節流裝置),主要用于差壓式流量計的信號的產生和傳輸,可實現在線更換孔板,不影響輸送介質,無附加管路;裝置內有孔板安裝定位機構,標定準確度等級為0.5級;該裝置設有上、下兩個密封腔,以及滑閥部件,無旁設附加管線,裝置上、下腔間的密封件采用全硬密封結構，閥板和閥座采用22Cr堆焊硬質合金,設有注入密封脂輔助結構,可以防止閥座、閥板密封面上污物的沉淀;采用法蘭取壓標準孔板作為流量檢測元件?！　】装辶髁繙y量系統一般由節流裝置(標準孔板)、差壓變送器及數據處理器(開方積算器或計算機)組成?？装辶髁坑嬍菍藴士装迮c多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,它可測量氣體、蒸汽、液體及引的流量,廣泛應用于石油、化工、冶金、電力、供熱供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計,是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定。1.環境條件  電磁流量計安裝分為兩種:一體式和分體式。(1)現場和環境較好的條件下，一般選用一體式，即傳感器和轉換器組裝成一體。(2)分體式電磁流量計即傳感器和轉換器分開裝于不同地點，一般出現以下情況時選用分體式:①環境溫度或流量計轉換器表面受輻射溫度超過60℃;②管道振動較大的場合:③對傳感器的鋁殼嚴重腐蝕的場合:④現場濕度較大或有腐蝕性氣體的場合:⑤流量計裝在高空或不方便調試的場合。2.防爆及防護等級  根據環境要求，選擇本安、隔爆型電磁流量計或普通型，并且滿足一定的防護等級，按規范進行安裝，提高儀表的安全性。3.電極材料  導電介質在電磁流量計管內通過時，在外加磁場的作用下產生感應電勢，電極的作用就是把產生的電動勢引出來,然后放大、輸出標準信號。電極直接跟介質接觸，因此，應根據介質的化學性質，選擇合適的電極，以免出現腐蝕。常用的電極材質有鉭、鈦、316L、HC、鉑銥合金、碳化鎢等。4.接地環或接液環  電磁流量計的輸出信號比較小，一般只有2.5~8mV,小流量時信號可能低至幾微伏，外界稍有干擾就會影響測量精度。因此，儀表外殼、測量管、介質、儀表屏蔽線等要做好等電位連接，并進行可靠、單獨接地。與介質連接的金屬部.分，就叫接地環或接液環。接地環的材料選擇--般考慮經濟性和耐腐蝕性，對于大口徑的金屬管道上的電磁流量計，為了節約成本，可以不設接地環，將流量計的法蘭和管道連起來然后再接地;如果電磁流量計用在小口徑的管道上或用在非金屬管道上，必須設置接地環。5.內襯材料  內襯主要作用是絕緣，預防電極短路，同時保護測量管不受介質腐蝕。常用的內襯材料包括:聚氨酯橡膠、PFA、天然軟橡膠、EPDM橡膠，選擇時應根據介質溫度、腐蝕性、是否含有固體顆粒、耐磨性能等情況，選擇合適的內襯，延.長儀表使用壽命。6.供電電源  一般廠家的電磁流量計采用四線制接線，信號線與電源線分開，可以采用交流220V電源供電，也可以采用直流24V電源供電。原則上采用直流24V安全電源供電，特別是在易燃易爆的環境。德國VSEAP0.2流量計制造孔板流量計是利用流體的動靜壓能轉換原理進行流量測量的，這一-差壓與流體流量存在如下關系:   式中:qm為質量流量，kg/h;qv為工況條件下的體積流量，m³/h;x為流量系數;e為流束膨脹系數;△e為差壓，Pa;Q為工況條件下被測流體的密度，kg/m³;d為工況條件下的節流開孔直徑，mm。由(1)式和(2)式可以看出，被測流體的流量是流體的密度和孔板前后差壓的函數。當測得某一差壓時，由于所測流體的密度不同，所代表的流量是不同的，只有當流體的密度值等于孔板流量計設計條件中的密度值時，差壓才能真實反映所測的流量。蒸汽從發生到使用，由于熱損耗，溫度和壓力的下降是不可避免的，導致其密度與設計值的差異，從而產生了誤差，并且隨著蒸汽參數的波動而波動，實際測量時只能通過溫壓補償來修正，補償公式的嚴謹性直接影響測量誤差。電磁流量計傳感器兩電極、被測液體、放大器內阻構成一個閉合回路如下圖2．9，這相當與一個一匝的變壓器次級繞組，勵磁線圈相當與初級線圈，閉合回路相當與次級線圈。由于閉合回路不可能完全平行與磁場，總有部分磁力線穿過，這樣即使流速為零，也會產生感應電壓，這就是“變壓器效應"。根據楞次定律得到干擾電動勢：可見ew與勵磁頻率相關，與被測液體流量無關。干擾信號比電磁流量計流量信號相位要滯后90°，所以把干擾電動勢稱為正交干擾，由于正交干擾是磁感應強度B對時間t的微分，它又叫做微分干擾。德國VSEAP0.2流量計制造為保證超聲波流量計流量測量精度，選擇測量點時要求選擇流體流場均勻的部分，一般應遵循下列原則：1、被測管道內流體必須是滿管。2、選擇被測管道的材質應均勻質密，易于超聲波傳播，如垂直管段（流體由下向上）或水平管段（整個管路中最低處為好）。3、安裝距離應選擇上游大于10倍直管徑，下游大于5倍直管徑（注：不同儀器要求的距離會有所不同，具體距離以使用的儀器說明書為準）以內無任何閥門、彎頭、變徑等均勻的直管段，測量點應充分遠離閥門、泵、高壓電、變頻器等干擾源。4、充分考慮管內結垢狀況，盡量選擇無結垢的管段進行測量。外夾式流量計傳感器安裝要點　　時差式超聲波傳感器安裝方式有三種，分別是V法、Z法和W法，如圖3所示?！　y量時采用何種安裝方式，儀器說明書均有規定，但在邊界范圍一般比較模糊。如TFX1020P時差式超聲波流量計：V型安裝法適用測量管徑25～400 ㎜，Z型安裝法適用測量管徑100～2540㎜，W型安裝法適用測量管徑65㎜以下小管。V型與Z型、V型與W型在適用測量管徑均有部分重疊，如遇此情況 則按下列原則選擇最佳安裝方式：V型安裝一般情況下是標準安裝方式，使用方便，測量準確。當被測管道很粗或由于被測流體濁度高、管道內壁有襯里或結垢太 厚，造成V型安裝信號弱，儀表不能正常工作時，選用Z型安裝。原因是使用Z型安裝時，超聲波在管道中直接傳輸，沒有折射，信號衰耗小。W型安裝適于小管， 通過延長超聲波傳輸距離的辦法來提高小管測量精度，如圖3（c），使用W型安裝時，超聲波束在管內折射三次，穿過流體四次。 流量傳感器安裝方式有兩種，分別是對稱安裝和同側安裝。對稱安裝適用于中小管徑（通常小于600㎜）管道和含懸浮顆?；驓馀葺^少的液體；同側安裝適用于各種管徑的管道和含懸浮顆?；驓馀葺^多的液體。外夾式超聲波流量計傳感器安裝要求1、剝凈測量點處附近保溫層和保護層，使用角磨砂輪機、銼、砂紙等工具將管道打磨至光亮平滑無蝕坑。要求：漆銹層磨凈，凸出物修平，避免局部凹 陷，光澤均勻，手感光滑圓潤。需要特別注意，打磨點要求與原管道有同樣的弧度，切忌將安裝點打磨成平面，用酒精或汽油等將此范圍擦凈，以利于傳感器粘接。2、在水平管段上，兩個傳感器必須安裝在管道軸面的水平方向上，并且在軸線水平位置±45°的范圍內安裝，以防止管內上部流體不滿、有氣泡或下部有沉淀等現象影響正常測量，如圖5所示。3、傳感器安裝處和管壁反射處必須避開接口和焊縫，如圖6所示。4、傳感器工作面與管壁之間保持有足夠的耦合劑，不能有空氣和固體顆粒，以保證耦合良好。對于"徑向"型單聲道超聲波流量計，流量修正系數K定義為沿超聲流量計信號傳播聲道上的線平均流速Lv與管道截面平均流速Sv的比值。由式(2-13)和式(2-14)可以得到層流狀態下的流量修正系數K為由式(2-17)和式(2-18)可以得到湍流狀態下的流量修正系數K為根據表1可以得到不同雷諾數下湍流流態的流量修正系數 K，而在實際工程應用中，當管道內流體雷諾數Re＜105時，湍流狀態流量修正系數K為當管道內流體雷諾數Re＞105時，湍流狀態流量修正系數K為　　上述對于流量修正系數的分析是基于流量計處于理想的安裝條件下，即安裝處管道內流體充分發展。實際流量修正系數不僅與雷諾數有關，還與管道的安裝狀況、流量計上下游管段長度等因素有關。通常情況下管道內實際流態分布與理想流態分布有偏差，對超聲波流量計的測量精度產生影響，因此在管道布置和流量計安裝時，一般要求上游直管段大于10倍管道內徑，下游直管段要大于5倍管道內徑。1、孔板流量計計量天然氣的優勢分析1)孔板流量計的結構組成比較簡單，性能穩定可靠，節流裝置運行穩定安全，整體使用壽命較長，且成本較為低廉，綜合效益優勢突出，校驗檢測質量合格。2)孔板流量計能夠使區域性液體流動速度增加，降低靜壓力標準，產生壓差，通過對壓差進行測量的方式來評估待測定區域內流體流量的大小，故而測量精度較高，誤差小。3)孔板流量計生產制造過程當中的相關檢測件以及差壓顯示儀表能夠由不同的生產廠家進行生產制造與供貨，具有專業化、規?；a的價值與潛力。4)由于孔板流量計在作用于天然氣計量的過程當中,標準節流件為全世界通用，且有大量的國家、國際、行業標準作為支持，實際應用中不需要進行實流校準，操作步驟簡單，質量控制可靠,且數據精度有所保障。2、孔板流量計計量天然氣的誤差消除1)要求從設計安裝的角度入手,重視對孔板流量計作業質量的嚴格控制。當前我國存在大量標準的孔板流量計安裝操作規范，當中對孔板流量計在安裝過程當中的各項技術指標進行了詳細、精確的規定。同時,安裝期間還要求根據孔板前阻力件的結構形式，對應配置長度符合要求的直管段,工程實踐中同時要求，直管段長度應當挖制在≥30d單位以上。若受客觀環境條件影響，無法滿足這一一要求，則需要在直管段上通過增設整流器裝置的方式縮短安裝長度。安裝期間，還要求對孔板流量計入口端相對于管道線的方位進行控制，垂直角度90.0°進行控制，偏差應當嚴格控制在±1.0°范圍之內。2)要求從應用維護的角度入手,重視對脈動流的消除與控制。為了最大限度的消除孔板流量計作業期間的脈動流，需要將天然氣當中的水分最大限度的從管線中脫出出來，具體的技 術措施為:管道低處安裝分液器,消除管線內部所累積的積液。與此同時，還需要在確?？装辶髁坑嬜陨碛嬃啃阅艿幕A之上，合理控制測量管道內部內徑參數,同時合理提高管道差壓取值標準。除此以外,還可以在測量點以前的入口端增設調壓閥部件,使孔板流量計計量期間的輸出壓力能夠取值比較穩定。相同類型的方法還有:將緩沖罐加裝在測量管道以前位置,使氣體能量能夠得到及時的儲存與釋放,達到對抗差壓波動的目的，避免天然氣計量作業期間，脈動現象對計量精度所產生的不良影響。由金屬管浮子流量計的工作原理我們知道：流體的流量與浮子在錐管中的高度有關，因此要實現對流量的測量，實際上取決于對浮子位置的測量?！　”驹O計中采用美國公司生產的非接觸式角位移磁阻傳感器HMC1501代替傳統的接觸式角度傳感器，HMC1501可以測量從磁鐵發出的磁場的方向角?！　≡O計中將一條形磁鐵置于磁阻傳感器上方，令磁阻傳感器與錐管間距離為L，傳感器距錐管底部高度為H，如圖2.3所示?！　‘敻∽游挥诟叨菻處時，小磁鐵的轉角為0。當流量變化時，浮子上下移動，其內嵌磁鋼也隨之上下移動，此時，置于磁阻傳感器正上方的條形磁鐵受到磁場作用發生轉動，如圖2.4，轉動的角度即與浮子位置有關?！　∮缮蠄D可見當磁鐵轉過角度為θ時，金屬管浮子流量計浮子在錐管中的位置h=H+Ltgθ，則根據式1.9可得：1.儀表正確通電　　電磁流量計無電源開關接入電源即進入工作狀態.儀表在通電后首先進行自檢顯示器同時顯示生產商的電話號碼.自檢通過后進入測量狀態測量指示燈閃爍.2.顯示切換　　儀表工作在測量狀態時按AT鍵可以切換流量的瞬時值顯示和累積量顯示或同時顯示瞬時量和累積量.同時瞬時量指示燈和累積量指示燈相應點亮顯示累積量時儀表上排數字顯示高6位累積流量,下排數字顯示低8位累積流量瞬時量和累積量同時顯示時下排只顯示累積流量的低8位.3.背光啟閉　　儀表在測量狀態時按壓INC鍵可以開啟或關閉顯示的背光.4.前24小時累積量顯示　　在測量狀態下按壓SET鍵約10秒至上排出現LOC字符輸入0001~0024后按SET鍵可查閱當前累積流量或前23小時每小時的累積流量再按SET鍵返回測量狀態.5.累積流量清零　　儀表在測量狀態時按 SET 鍵至顯示LOC后輸入9090按SET鍵返回測量狀態再按INC鍵可以將累積流量清零.6.參數設置　　在電磁流量計處于測量顯示狀態按SET建10秒顯示器上排出現"LOC"字符下排出現"0000"數字.點按AT鍵1次個位數可修改每點按AT鍵一次可修改位從右向左移一位同時上排顯示器最右端出現可修改的位數從右向左數密碼數值輸入完畢再按SET鍵兩次進入相應參數組內的第一個參數.每按SET鍵兩次既在確認本次參數值的同時又進入下一個參數依此類推到最后一個參數后轉回測量狀態界面.各組參數見"功能參數速查表".

您如果需要德國VSEAP0.2流量計制造的產品，請點擊右側的聯系方式聯系我們，期待您的來電
