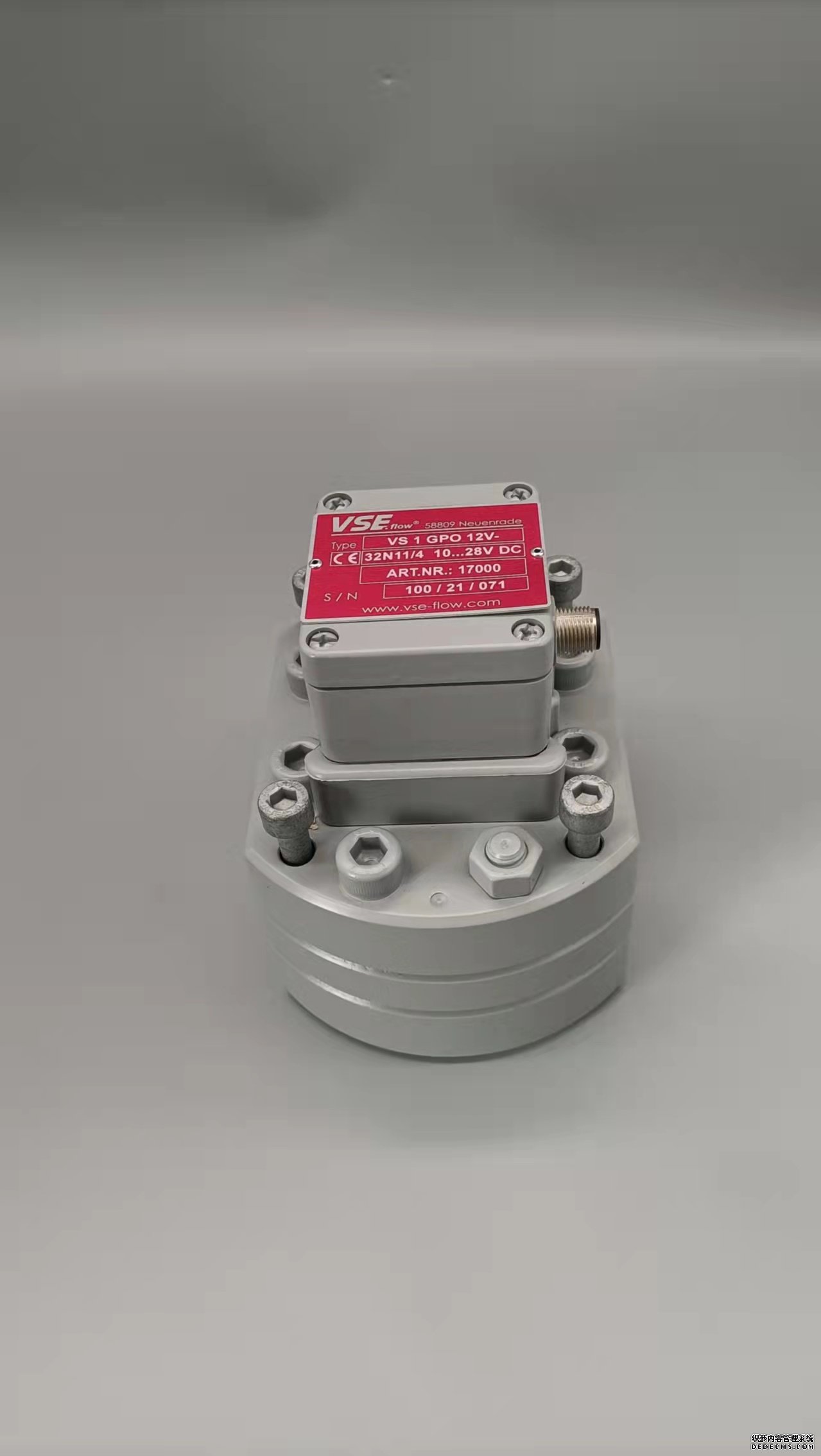

德國VSEVS1 GP012V-32Q11/1流量計辦事處同時我們還經營:電磁流量計在運行中使用過程中,偶爾出現波動大,信號弱或突然下降等情況時原因1.由于水煤漿在磨制過程中,產生的鐵磁性物質,隨流過電磁流量計時,吸附于電極表面使其絕緣變壞或被短路,造成信號送不出去,而導致測量誤差. 處理方法;在平時停車檢修期間要認真檢查,發現測量導管內壁有沉積的污垢,應及時清洗和擦拭電極,測量導管襯里如果出現鼓包現象,應及時更換,檢查信號插座,如果有腐蝕,應予以清理或更換.原因2.在水煤漿測量過程中,煤漿泵出口壓力的不穩定和較大波動,對電磁流量計的在線測量也會造成較大的影響,尤其在低流速狀態和煤漿泵臟物堵塞等因素同時存在時,水煤漿流場變化波動且不穩定,流體脈動大,使電磁流量計測量信號不穩定. 處理方法:我公司常用做法是將電磁流量計安裝在氣化爐框架頂部,延長流量計的前直管段,以解決煤漿泵加壓泵工作時造成的脈動.原因3.在測量過程中,煤漿中的固體顆粒(或液體中氣泡)摩擦電極表面,電極表面電化學電勢突然變化,輸出信號流量將出現尖峰脈沖狀噪聲,如果兩個電極材質、結構表面狀態存在差異,所產生的共模干擾,流量信號送到轉換器差分放大器輸入端放大,于是就出現了流量計輸出信號的大幅波動. 處理方法:應盡量控制煤漿顆粒在50μm-55μm,減小顆粒噪聲對測量穩定性的影響.同時應在工藝控制水煤漿的濃度比例,使其均勻穩定.原因4.電磁流量計的信號比較弱,在滿量程時只有2.5~8mv,流量很小時,輸出只有幾微伏,外界略有干擾,就會影響儀表精度. 處理方法:查看檢測器的測量管、外殼、屏蔽線以及轉換器、二次儀表是否可靠接地,接地電阻是否小于10歐,電纜屏蔽層是否有損壞. 氣體渦輪流量計中渦輪結構有焊接式和整體式,焊接式渦輪將葉片和輪轂焊接,整體式渦輪利用先進的CAD/CAM技術和數控加工技術直接加工成型。葉片型式主要有平板式和螺旋式,平板式葉片主.要應用于大外徑焊接式渦輪,而螺旋式葉片應用較為廣泛;材料主要有鋁合金和不銹鋼,鋁合金與不銹鋼相比具有自重較輕,工藝性好等特點;渦輪平均直徑受流量計流通管徑即型號的限制,可作為定參數處理;葉片數量選取主要考慮重疊度對儀表性能的影響,---般取13~20;葉片角度直接影響氣體介質.對其產生驅動轉矩的大小,氣體介質對渦輪的驅動轉矩公式為 式中:Td為驅動力矩,N.m;fd為周向驅動力,N;u1為介質入口速度,m/s;ɷ為渦輪角速度,rad/s。 綜上述所述,采用整體式葉輪結構,螺旋型葉片,葉片數量為20。對于螺旋型葉片,需要確定葉片的螺旋角,根據式(2),要得到最大推動力矩,葉片螺旋角應為45°,但力矩公式是根據葉柵繞流計算得到,難免會和實際工況有所偏差。參考常用葉片角度,選取35°.45°和55°螺旋升角渦輪作為實驗對象,氣體渦輪流量計渦輪結構參數如圖2所示。根據高含水原油這一特殊介質及其使用環境的特點,對早期廣泛應用于注水、注聚等計量中的電磁流量計進行了相關的技術改進。(1)對傳感器進行防爆處理。通過現場應用進行綜合分析,認為高含水原油的計量場所是油氣密集的地方,需要對傳感器進行防爆處理才能滿足工作需要。根據傳感器的特點及其使用環境的要求,選用了傳感器的復合防爆型式,即澆封隔爆型,防爆標志為mdIIBT4.關鍵技術是傳感器主體結構采用了澆封工藝技術、接線盒采用了隔爆外殼。接線盒的隔爆接合面為螺紋隔爆接合面,引人裝置采用密封圈壓緊螺母式,產品通過了國家防爆電氣產品質量監督檢驗測試中心的5項試驗。(2)提高轉換器的輸人阻抗,保證流量計的測量精度。對電磁流量計來說,傳感器產生的感應電勢只有幾毫伏,如要進行準確測量,要求轉換器的輸人阻抗遠遠大于傳感器的內阻,才能保證儀表的精度。電磁流量傳感器的內阻僅與被測介質的電導率和電極直徑有關。高含水油的電導率隨含水情況有所變化,因此,采用了專用前置放大器,相應地提高了轉換器的輸人阻抗,保證了測量精度。(3)轉換器實現智能化。智能電磁流量計采用了自動跟蹤式勵磁控制和智能反饋式信號放大處理技術,使用了多CPU協同信息處理的方法,使儀表在功能上具有了支持各種傳感器匹配與校驗、數字與模擬的系統連接、自診斷和安裝調試測試、斷電信息保護、在線信息查詢、軟件沖擊自動恢復、多單位多形式的計量顯示選擇等全方位的智能化功能,操作使用十分方便。(4)改進型電磁流量計的主要技術指標。①適應的場所:轉油站、聯合站的高含水油計量,因為這些場所的高含水油經過油氣分離,流態比較穩.定,含水波動較小,計量精度能夠保證;②被測介質的含水率:>80%;③工作壓力:≤2.5MPa;.④被測介質溫度:≤100℃;⑤傳感器襯里:可根據被測介質的溫度選擇不同的襯里。高含水油的溫度一般在50~70℃,選擇耐油橡膠襯里可滿足計量要求;⑥口徑依據被測液量的滿量程流量來選擇。電磁流量計的流速下限為0.5m/s。一般流量測量以2m/s為經濟流速,而在高含水油測量時,流體的流速要求偏高一些,一般3~4m/s,這樣可以避免低流速時原油附著于測量管壁及電極上,保證正常計量。.德國VSEVS1 GP012V-32Q11/1流量計辦事處 氣體渦輪流量計準確度等級為1.0級,在音速噴嘴法氣體流量標準裝置上檢測時出現絕大多數不合格的問題,而之前并未:出現類似情況,該品牌流量計的合格率很高,通過對基表的檢測與高頻脈沖輸出的檢測,二者誤差一致,且均為負誤差,儀表顯示與輸出均正常。表1為誤差最大的一臺氣體渦輪流量計高頻脈沖輸出誤差和基表機械顯示部分的誤差值。 通過對標準裝置的自檢,并未發現異常,裝置工作正常。為了保證檢測的可靠性,將該批儀表在.2000L鐘罩式氣體流量標準裝置上進行了復檢。音速噴嘴法氣體流量標準裝置與2000L鐘罩式氣體流量標準裝置的系統誤差在0.3%以內。通過復檢發現氣體渦輪流量計的示值誤差在不斷變化,重復性較差,隨著檢測時間的延長,示值誤差不斷減小,向正方向發展,考慮到音速噴嘴實驗室的環境溫度為10.5℃,鐘罩實驗室溫度為20.1℃,因此進行恒溫.后再進行試驗。恒溫后再次對氣體渦輪流量計進行檢測,表2為該臺氣體渦輪流量計的高頻輸出誤差。 通過表2可以發現在恒溫后的檢測結果誤差發生了較大的變化,重復性也較好,考慮到兩套裝置的系統誤差不超過0.3%,但實際檢測結果最大誤差偏移達到了2.30%,如此之大的偏移量并不是標準裝置所引起的。將該臺氣體渦輪流量計馬上拿到音速噴嘴氣體流量標準裝置上進行復測,所用噴嘴未改變,檢測結果見表3。 從表3可以發現在沒有對儀表經過任何改動的情況下,在同樣的裝置下,儀表的示值誤差合格,且和之前在裝置上檢測的誤差發生了較大的偏移。通過分析實驗中各個影響因素,發現變化較大的只有溫度,為了確認影響因素為溫度,將該流量計在音速噴嘴實驗室10.5℃的環境溫度下恒溫,恒溫后再進行實驗,檢測結果見表4。 通過恒溫后的氣體渦輪流量計的示值誤差與最開始檢測的誤差相接近,說明溫度變化對儀表的誤差產生了較大的影響。通過對送檢用戶的詢問,由于用戶是外地送檢,出發較早,且送檢車輛空間有限,所以在送檢前一天晚上就將部分儀表的外包裝拆掉,并將表裝車,放置在室外,第二天早起送檢,雖然在檢測之前進行了短時間恒溫,但表體溫度仍然較低。1、電磁流量計傳感器外殼未接地出現的誤差。一般情況下,傳感器都是在金屬管道上進行安裝,并且金屬管道都是在地下,很多人因此認為對于儀表的外殼就不需要再做接地處理了。但是,這么操作卻是忽略了兩個重要問題:一方面是金屬管道都做了防腐蝕處理,金屬管道與地不能大面積接觸;二是傳感器一般都由膠皮墊連接著法蘭而與金屬管道分隔開,所以造成了傳感器的接地電阻大大增加,影響了流量計的測量結果,進而形成了誤差。另外,由于電動勢檢測一般均為幾毫伏左右,這也容易造成雜散電流對檢測結果的影響。 2、干擾環境下的輸出信號誤差分析。對于一般的電磁流量計來說,傳感器即電極與轉換器之間的連接電纜應做到盡可能短。因為傳送信號的電纜過長,電纜本身的分布電容造成的負載效應就會引起較大的測量誤差,同時也對信號受到干擾的幾率大大增加。在測量時,還要注意到走線方面,務必做到信號線與電源線分開走線,這樣就能防止產生“寄生電容”的干擾。目前很多場合已經用上了數字輸出儀表,以求獲得最為準確的測量數據。 3、強電、強磁環境下的誤差分析。流量計工作環境方面,要注意盡可能地與強電、強磁等設備的距離遠一些。由于電磁流量計在接地后,其周邊的附近如果也有一些其他的強電、強磁等設備也在接地,會造成流量計產生接地壓降,使電磁流量計接地電位變化,進而對測量結果形成誤差。另外,流量計如果是在非常強的磁場下工作,比如變壓器等強電磁設備附近使用,周邊磁場環境的強度超過電磁流量計電磁兼容的幅度時,會對測量結果的準確性造成很大的影響。1.量程選擇.當使用低量程的流量計時,儀表讀數偏差會增加,而使用滿量程時,若參數值波動較大,則會使測量值偏低。2.差壓計零位,靜壓漂移,隨環境改變示值超差。3.差壓計讀數誤差的影響因素有:(1)雙波紋管差壓計安裝時其傾斜度超標或安裝不牢靠。(2)存在靜壓零位誤差。(3)波紋管受腐蝕或泄漏。(4)四連桿機構摩擦過大。(5)記錄筆在卡片上壓得過緊,墨水管緊使筆尖不能正常工作。(6)差壓計存在不規則的校驗特性,且為不可修正,或可能存在校準誤差。(7)記錄曲線為人為手動補描。(8)記錄卡片不規范,存在偏心引起流量計誤差。(9)時鐘走時不準??ㄑb式渦輪流量計高精確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R重復性好,短期重復性可達0.05%~0.2%,正是由于具有良好的重復性,如經常校準或在線校準可得到極高的精確度,在貿易結算中是優先選用的流量計輸出脈沖頻率信號,適于總量計量及與計算機連接,無零點漂移,抗干擾能力強可獲得很高的頻率信號(3-4kHz),信號分辨力強范圍度寬,中大口徑可達1:20,小口徑為1:10結構緊湊輕巧,安裝維護方便,流通能力大適用高壓測量,儀表表體上不必開孔,易制成高壓型儀表渦輪流量計傳感器類型多,可根據用戶特殊需要設計為各類型傳感器,例如低溫型、雙向型、井下型、混砂型等可制成插入型,適用于大口徑測量,壓力損失小,價格低,可不斷流取出,安裝維護方便德國VSEVS1 GP012V-32Q11/1流量計辦事處 渦街流量計也稱之為旋渦流量計或卡門渦街流量計??梢赃m用于管道內多種流體(氣體液體、蒸氣)的流量測量。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時可以對流體的壓力和溫度參數自動進行修訂。該流量計可以將測量結果進行模擬標準信號或數字脈沖信號的輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的測量儀器。 在流體中設置非流線型漩渦發聲體時,在渦街流量變送器中的三角柱形的旋渦發生體后會上下交替產生正比于流速的兩列旋渦,這種旋渦稱為卡門旋渦(見圖1)。旋渦的釋放頻率與流過旋渦發生體的流體平均速度及旋渦發生體特征寬度有關,用下式表示: 式中ƒ--旋渦的釋放頻率 ,單位為Hz; Ʋ--流過旋渦發生體的流體平均速度,單位為m/s; d一旋渦發生體特征寬度,單位為m; St一斯特勞哈爾數(Strouhal number) ,無量綱,它的數值范圍為0.14 ~ 0.27 St是雷諾數的函數, 通過測量旋渦頻率就可以計算出流過旋渦發生體的流體平均速度Ʋ,再由公式 求出流體流過渦街流量計的流量q。(式中A為流體流過旋渦發生體的截面積。) 渦街流量計與流體密度無關,在測流量時,考慮氣體或蒸汽溫度、壓力變化對密度的影響,需不需要進行密度、溫度壓力補償,從以下幾個方面進行探討。(1)測量介質為液體,且流量以質量流量表示。由于測液體流量時,流量指示一般為質量或重量流量,漩渦流量計由漩渦頻率-流速-體流量X密度=質量流量,當指示值以質量流量表示時,刻度系數中包含密度的因素,所以密度變化對指示值有影響,必須進行密度修正。(2)測量介質為氣體,且以標準狀態下體積表.示。 氣體流量一般習慣均以標準狀態下體積表示,刻度為Nm³/h,但工作時由漩渦頻率→流速→工作狀態體積再折算成標準狀態下體積。作為一臺漩渦流量計,一旦折算系數確定了,那么流體只有處在一個工作壓力、溫度下流量指示值才準確,這個溫度就是設計溫度,這個壓力就是設計壓力。一旦工作條件偏離了設計值也會帶來誤差,所以必須考慮溫度、壓力補償,但不考慮密度補償。(3)測量介質為氣體,且以質量流量表示。 對漩渦流量計,由漩渦頻率→疏速→工作狀態體積流量→設計狀態體積流量→標準狀態體積流量,再乘以標準狀態下氣體的密度而得到質量流量。 顯然,以質量流量表示的漩渦流量計,必須進行氣體組成變化帶來的密度變化的修正,同時工況變化,又增加一個由工作狀態折算到設計狀態的折算系數。這個折算系數是動態的,也就是溫度、壓力補償問題。經過以上分析得出以下結論:(1)無論測氣體或液體,若渦街流量計流量以工作狀態體積流量表示時,沒有密度及溫度、壓力補償問題。(2)無論測氣體、蒸汽或液體流量,以質量流量表示時,液體一般溫度變化范圍大,流體密度變化均需進行密度修正,對氣體過熱蒸汽還需進行溫度、壓力補償。(3)以標準體積流量表示時,流量計必須進行溫度、壓力補償,無需進行氣體密度補償。1.測量液體 孔板流量計測量液體流量時工藝管道水平安裝,差壓變送器的位置處于節流裝置下方時,取壓口應在節流裝置的水平中心軸線下偏 45°角引出,這可以消樣除由流體傳放出的氣體進入導壓管和差壓變送器(如圖8).若差壓變送器處于節流裝置的上方時,除取壓口下偏≤45°角 然后向上引導壓管外,應在導壓管的最高點裝置集器或排氣閥.(如圖9)2.測量水蒸汽 測量蒸汽流量時,安裝方式一般為差壓變送器低于,高于節流裝置兩種.(如圖 12)取壓口位置應附合上述安裝要求,并在導壓管制高點處裝上放氣閥和氣體收集器。3.測量氣體 測量介質為清潔的氣體流量時,安裝方式一般為差壓變送器高于,低于節流裝置兩種c如圖11.12)取壓口位置應符合上述安裝要求,當差壓變送器低于節流裝置時,導壓管必須向下彎至差壓變送器,并在最低處裝置放水閥和沉積器。4.測量腐蝕性液體和氣體 測量腐蝕性的液體和氣體流量時,取壓口應附合上述安裝要求,不論管道是水平安裝或垂直安裝,差壓變送器高于或低節流裝置③.測量氣體測量介質為清潔的氣體流量時,安裝方式一般為差壓變送器高于、低于節流裝置兩種(如圖11.12)取壓口位置應符合上述安裝要求,當差壓變送器低于節流裝置時,導壓管必須向下彎至差壓變送器,并在最低處裝置放水閥和沉積器。
您如果需要德國VSEVS1 GP012V-32Q11/1流量計辦事處的產品,請點擊右側的聯系方式聯系我們,期待您的來電
