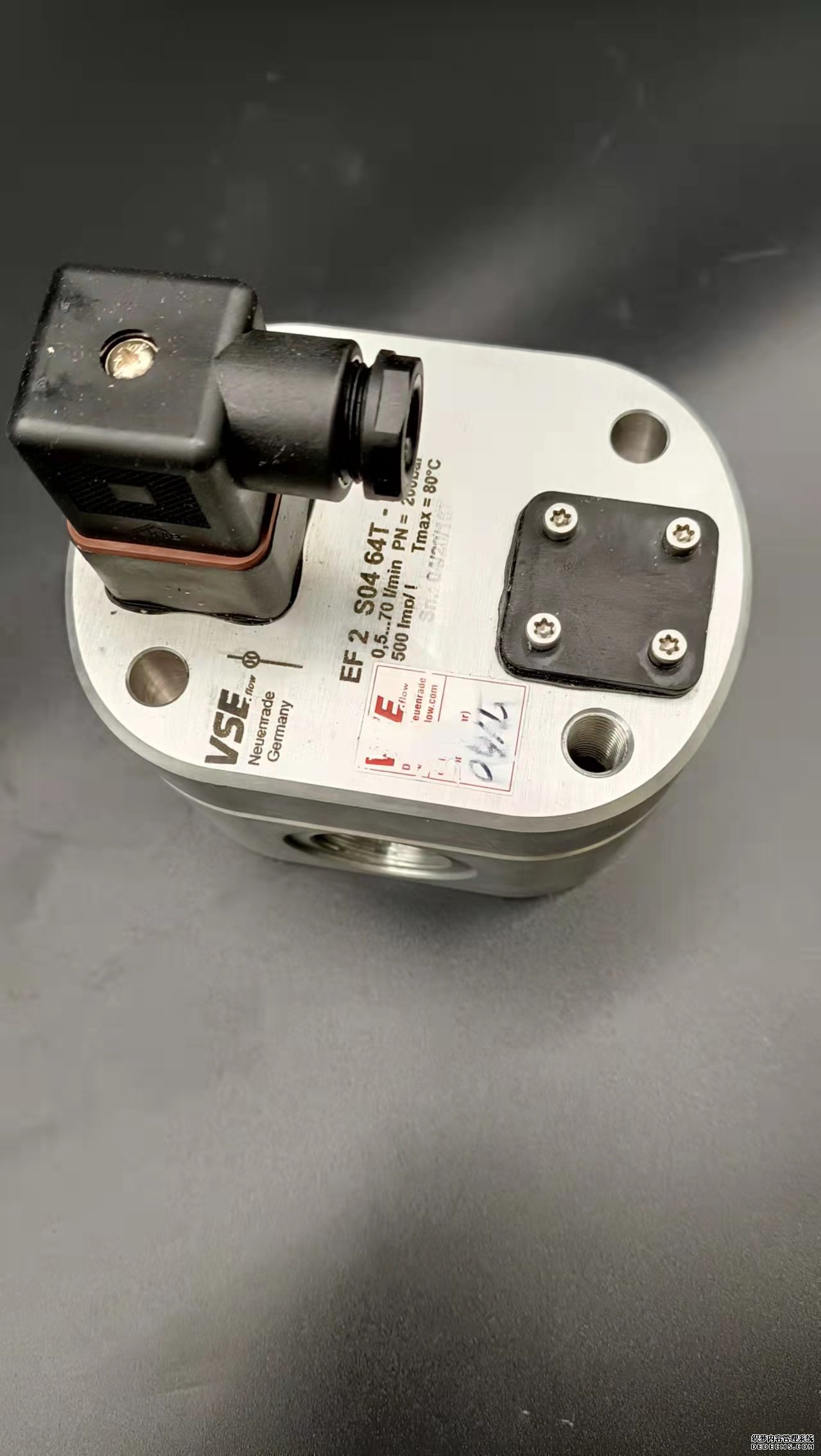

德國VSEAHM03流量計選型樣冊同時我們還經營：1.施工工藝的影響與處理按照循環灌漿的原理,返回漿液要流回攪拌桶,采用2臺電磁流量計分別計量進返漿管道中漿液的流量。然而.有些用戶去掉返漿管上的電磁流量計,返漿管通過一個三通直接接在電磁流量計下游的進漿管上,返回漿液不返回攪拌桶,采用一臺電磁流量計測量灌漿量,其結果在巖層吸漿量很小和灌漿結束階段,漿液流過電磁流量計F的流速很小,遠低于電磁流量計的流速下限,信噪比S/N很小,測量誤差高達50%,無法精確計量。2.測量管道內附漿量的影響與處理　　每次灌漿結束后,要及時清除電磁流量計測量管內的殘余漿液，否則水泥漿液易在測量管道內產生不同程度的膠結,甚至堵塞電磁流量計測量管和相接的灌漿管道。電磁流量計測量管內的附著層會引起附加相對誤差△Ɛ,實踐證明其引起的誤差是很大的,假定其厚度相同△ε由式(5)計算:　　水泥顆粒的σɷ和水泥漿液σf相差很大,因為附著水泥層電導率極低,當附著物有一-定厚度時△Ɛ會比較大。3.介質中氣泡的影響與處理　　因工藝或介質本身的原因,所測液體常含--些氣泡。電磁流量計屬于流速型的流量方式,氣泡在管道圓截面中所占據的面積百分率,幾乎就等同于氣泡對流量測量的影響量。此外由于氣泡經過電極表面存在一個摩擦過程,由此會產生尖峰脈沖干擾電勢,其值遠大于正常的流量信號。通常電磁流量轉換器無法有效地處理如此的干擾,輕者導致測量值不穩定,嚴重時儀表根本無法工作,一些缺乏經驗的用戶僅從工藝的要求出發,對電磁流量計的安裝位置沒有考慮防止氣泡的產生,例如有些用戶把電磁流量計安裝在灌漿泵的吸入端,吸入端的漿液中常會混入成泡狀流的小氣泡,故電磁流量計一般要安裝在泵的排出端。電磁流量計最好垂直安裝,漿液自下而上流動。水平安裝時要使電極軸線平行于地平線,不要垂直于地平線,因為處于底部的電極易被沉積物覆蓋,頂部電極易被液體中偶存氣泡擦過遮住電極表面。4.惡劣施工現場環境的影響與處理　　灌漿施工現場的環境大部分時間比較惡劣,例如高溫、潮濕高灰塵等,如果電磁流量計外殼的密封不良,諸如接線盒,以及一些非焊接氣密封結構的外殼,時間長了冷凝水和灰塵容易積聚在電磁流量計的接線盒中，或透過密封不良的結合面滲入電磁流量計殼體中,由于電磁流量計的流量信號極其微弱(通常是幾mA),冷凝水和灰塵的存在,直接的后果是導致電磁流量計轉換器輸入回路阻抗下降，衰減了欲輸往放大器的流量信號;或者是破壞勵磁回路和信號回路的絕緣,將高達幾十V的勵磁電壓引入到低電勢的信號回路中,造成電磁流量計的嚴重故障。為了避免此類故障的發生,可在接線盒中灌注絕緣材料,在維修和調試電磁流量計的時候一-定要避免進水,保持接線盒內的干燥與干凈,使用中一定要避免浸泡在水或漿液中。  電磁流量計供電電壓問題是最主要的問題，也是此次儀表更換的最大困難。電磁流量計A是DC24V供電回路，兩線制;電磁流量計B是AC220V供電,四線制。將B表安裝在現場就意味現場要接一條AC220V的供電線，電纜設計之初肯定留有一定的余量(參照SH30822019石油化工儀表供電設計規范余量要求)。但是AC220V供電設備在現場并不是很多,想找到一根備用的AC220V電源線或許不是那么容易。   經現場核實電磁流量計A的安裝位置附近并沒有AC220V供電設備，距離太遠的設備如果現場重新配管施工AC220V電纜線路,因涉及動火作業或者挖掘作業,在投用裝置里面有很大的風險，而且工期太久。所以AC220V電源通過備用電纜的想法走不通。進一步現場核查發現，電磁流量計A非直拉電纜，中間有接線箱，接線箱內有多部儀表通過一根16P本安電纜接至中控室，該16P本安電纜有6P備用線,其余10P電纜所接儀表為電磁流量計A和3臺液位開關、6臺閥位回訊?，F考慮通過這根16P的電纜中的1P走AC220V電源。接線箱到儀表端重新敷設一根臨時電源線約15m,16P電纜到現場機柜間,將AC220V的1P備用線從端子柜通過一對端子排重新引出，加接電源線接至電源柜。該方案可行性分析如下: 1)16P本安電纜中液位開關信號、閥位回訊信號都是通斷的開關信號,抗干擾能力強。電磁流量計B最大功率為75W,電流不大,且AC220V的電壓波形好，比較穩定,對DC24V負載造成串擾的影響考慮可以接受。 2)AC220V電源信號走原本安電纜路徑.是不符合規范的。綜合客觀實際要求，只能最大限度地滿足規范又要考慮現實情況。根據HG-T20512-2014儀表配管配線設計規范中7.1.3(見表3)和7.1.5(見表4)要求,可以知道儀表信號電纜與電力電纜平行敷設最小間距都是50mm。此處是該次故障處理沒辦法克服只能容缺的地方。 3)機柜間電纜布線,因是在投用盤柜施工，同一柜子儀表在線的同時進行布線接線，施工安全尤為重要?？紤]采取充足準備，提前加工,盡量減少盤柜內動作，由有經驗的接線員接線,禁止攜帶對講機進入機柜間等措施。確保機柜間電纜布線接線安全。 綜合分析，該方案的可行性可以接受。1.儀表安裝不符合要求造成計量誤差　　旋進漩渦流量計的使用過程中，最關鍵的是要保障計量的精度，安裝質量是影響計量準確性、運行可靠性的重要因素。在實際的安裝過程中，現場的安裝人員往往會存在安裝的不規范行為，而這種情況會導致計量的準確性不足，比如，在安裝現場，儀表前后管線存在縮徑現象，過近的安裝距離會導致最終的計量結果偏大，計量與實際的誤差非常大。此外，在安裝過程中，安裝人員的專業素質偏低，在實際的安裝過程中，缺乏安裝全過程的質量控制、細節管理，同樣會造成嚴重的計量偏差。2.被測氣量不穩定造成計量誤差　　旋進漩渦流量計的計量介質性質相對特殊，如果在實際的計量過程中，被測氣量難以保持穩定性，將會影響計量結果的準確性。旋進漩渦流量計的運行過程中，存在著較大的壓力損失，當在單井計量的過程中，伴隨著一定氣流量的產生，由于在此情況下氣源的氣體量相對較小，一旦氣壓降低到特定的值時，旋進漩渦流量計就無法及時將氣量準確計量出來。在一些特殊的情況下，氣量會隨著時間呈現出或大或小的變動，而這種不穩定的變動趨勢使得計量的難度系數增大，當屬于脈動流體時，在計量過程中一旦出現隨機脈動壓力，將會對流量計造成一定的沖擊，進而導致計量的精度不足。3.管線振動造成儀表誤差　　當流量很小的情況下，旋進漩渦流量計的計量結果難以保障。在實際的計量過程中，常常會存在工藝管道的振動現象，一旦在流速較小的情況下，流量計的儀表難以保持正常的輸出狀態，計量精度大大降低。旋進漩渦流量計使用過程中最常見的問題就是計量誤差，這種誤差常常是由多種因素所造成的，管線振動是其中的一個關鍵因素，當管線出現異常情況時，壓電傳感器能夠活動振蕩變化所引起的各種參數變化，此時，必然伴隨著信號的輸出，也就難以保障計量結果的準確性。4.不干凈的測量流體介質造成計量誤差　　隨著旋進漩渦流量計計量工作的開展，在流量計內必然會伴隨著大量油污等雜物的存在，有時甚至會存在腐蝕與損壞現象，而這些情況會導致在計量過程中出現酸化與壓裂現象的概率進一步增大，導致計量值遠低于實際值。旋進漩渦流量計的計量工作中，要保障介質的潔凈性，否則，一旦介質中存在飽和水蒸汽，當遇到溫度過低的情況時，將會伴隨著水凝結現象的出現。在計量過程中，如果計量分離器存在氣路跑油的情況，在管線內會形成大量的積液；如果介質內存在污油、砂粒等雜質，在計量的過程中，可能會出現漩渦發生體表面雜質的黏結現象，最終影響計量結果的準確性。渦街流量計由殼體、漩渦發生體和放大器組成.一種典型的結構如圖4所示,殼體內插入柱體,由其產生的渦街信號可用各種檢測方式檢出,經放大器放大后,輸出脈沖信號.　　渦街流量計是一種無運動部件的流量計,按其原理分類屬于振蕩型流量計.同屬于這類流量計還有漩渦進動型流量計；振蕩射流型流量計.由于渦街流量計不含有運動部件及對流體沖刷敏感的部件,因而在使用過程中,可靠性高,使用壽命長,并具有一般節流式流量計的優點,精確度穩定,再現性好.在大批量生產和工藝穩定的條件下,可以采用“干校驗法”,即不必逐臺儀表進行實液標定,可根據結構尺寸直接確定儀表常數及儀表精度.渦街流量計是‘種數字式流量計,它輸出的脈沖信號的頻率與流量成線性關系,同時具有量程寬、重復性好．便于遠距離無精度損失的傳輸.此外儀表常數及精度不受介質的壓力、溫度、密度等變量的影響.一旦渦街流量計的結構確定．流體振蕩就服從的客觀規律,其振蕩頻率不能人為地改變,因而儀表常數及其變化規律是客觀的.針對傳統電磁流量計用信號電纜的易受電磁干擾和內部產生較大噪音的性能缺陷，首先根據電磁流量計用信號電纜的特點及其運行環境要求設計了多種結構方案,而后綜合考慮電纜抗電磁干擾水平、內部噪音水平、工藝的實現難度和制造成本等因素對相關設計方案進行反復篩選，最終確定了新型低噪音電磁流量計用信號電纜的結構?！　≡撔滦碗娎|的結構如圖1所示。導體為單股退火鍍錫軟銅線,以提高導體的導電性和防腐蝕性。在導體外繞包一層薄F4(聚四氟Z烯)半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音。絕緣采用材料較為純凈.介電常數較小具有一定彈性的聚丙烯絕緣級材料,并采用擠壓式擠出,減小絕緣層與導體的向隙。采用對絞組作為信號傳輸線,由于在兩根傳輸線上感應的電壓接近相等,減小了電壓差值，提高了信號傳輸穩定性;對絞組由兩種不同顏色絕緣線芯組成,相鄰線對對絞節距應不大于100mrmn。對絞分屏蔽紀(即對對絞組進行分屏蔽,每對對絞組外繞包兩層聚酯帶和--層厚0.04mm鋁塑復合帶繞包,內置-根7X0.26mm鍍錫銅絞線作引流線)有利于對不同對絞組之間信號中音的抑制和隔離。對絞分屏敞組同心式絞合成纜，在對絞分廉蔽組間]填充非吸濕性材料,以保證纜芯圓整。在成纜纜芯外繞包兩層聚酯帶,再采用鋁塑復合帶繞包,內置鍍錫銅線作引流線,以提高電纜電磁屏蔽能力?？偲脸▽油鈹D包隔離層(隔離護套).隔離層采用絕緣級低密度聚乙烯材料。隔離層外采用鎧裝層，鎧裝材料為高導磁合金鋼帶.其為強磁材料,叮將外來的磁通大部分限制在鎧裝層的外表面上(僅布少部分能進.人被屏蔽的空間);鎧裝時對高導磁合金鋼帶采用縱包焊接,確保其形成.連續圓杜管;鎧裝層可提高電纜抗電您T擾水平以及對電纜進行加強，減少電纜振動引起的電動勢。外護奈采用監色軟PVC(聚氯乙烯)護層級電纜材料擠包,實現電纜防護?！　≡撔滦偷驮胍綦姶帕髁坑嬘眯盘栯娎|通過開發新的結構和選用新的材料具有了高抗電磁干擾能力和優異的低噪音性能,可實現信號的高分辨率、高精度和穩定傳輸:a.通過采用絕緣線芯對絞、對絞鋁箔分屏蔽、引流線設置、鋁箔總屏蔽、全封閉鋼合金鎧裝屏蔽等綜合設計,對內外部電場和磁場形成有效的屏蔽隔離,抑制了內部串音,降低了信號傳輸的波動性,大大提高了電纜的抗電磁干擾水平,提高了電纜傳輸信號的準確性和可靠性。在實際工程安裝中,電纜也不必穿金屬管敷設，可降低工程成本。b.采用鍍錫導體以及導體外設置F4半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音,同時電纜整體設計結構緊湊,尤其是鋼合金鎧裝層的設計,使得電纜內部相對滑動少,一定程度上也減少了電纜內部摩擦起電噪音的產生,這樣可以將原始噪音降低2~3個數量級,極大地提高了傳輸信號的分辨率和精度,減小了電磁流量計的計量誤差,大大提高了電磁流量計的計量準確性、精確性和可靠性,完全可滿足微量精確計量場合的使用要求。德國VSEAHM03流量計選型樣冊電磁流量計傳感器的接地　　為了使電磁流量計可靠的工作,提高測量精度,不受外界寄生電勢的干擾,傳感器應有良好的單獨接地線,接地電阻＜10Ω.在連接傳感器的管道內若涂有絕緣層或是非金屬管道時,傳感器兩側還應加裝接地環.a、在金屬管道上的接地方式：金屬管道內避沒有絕緣層,按下圖接地.b、 在塑料管道上或有絕緣層、油漆管道上的接地方式：電磁流量計傳感器上的兩端面應加裝接地環,使管內流動的被測介質與大地短接,具有零電位.否則,電磁流量計無法正常工作.  氣體渦輪流量計準確度等級為1.0級,在音速噴嘴法氣體流量標準裝置上檢測時出現絕大多數不合格的問題，而之前并未:出現類似情況,該品牌流量計的合格率很高,通過對基表的檢測與高頻脈沖輸出的檢測,二者誤差一致,且均為負誤差,儀表顯示與輸出均正常。表1為誤差最大的一臺氣體渦輪流量計高頻脈沖輸出誤差和基表機械顯示部分的誤差值。   通過對標準裝置的自檢,并未發現異常,裝置工作正常。為了保證檢測的可靠性,將該批儀表在.2000L鐘罩式氣體流量標準裝置上進行了復檢。音速噴嘴法氣體流量標準裝置與2000L鐘罩式氣體流量標準裝置的系統誤差在0.3%以內。通過復檢發現氣體渦輪流量計的示值誤差在不斷變化,重復性較差,隨著檢測時間的延長,示值誤差不斷減小，向正方向發展,考慮到音速噴嘴實驗室的環境溫度為10.5℃,鐘罩實驗室溫度為20.1℃,因此進行恒溫.后再進行試驗。恒溫后再次對氣體渦輪流量計進行檢測,表2為該臺氣體渦輪流量計的高頻輸出誤差。   通過表2可以發現在恒溫后的檢測結果誤差發生了較大的變化,重復性也較好,考慮到兩套裝置的系統誤差不超過0.3%,但實際檢測結果最大誤差偏移達到了2.30%，如此之大的偏移量并不是標準裝置所引起的。將該臺氣體渦輪流量計馬上拿到音速噴嘴氣體流量標準裝置上進行復測,所用噴嘴未改變,檢測結果見表3。   從表3可以發現在沒有對儀表經過任何改動的情況下,在同樣的裝置下,儀表的示值誤差合格,且和之前在裝置上檢測的誤差發生了較大的偏移。通過分析實驗中各個影響因素,發現變化較大的只有溫度,為了確認影響因素為溫度,將該流量計在音速噴嘴實驗室10.5℃的環境溫度下恒溫，恒溫后再進行實驗,檢測結果見表4。   通過恒溫后的氣體渦輪流量計的示值誤差與最開始檢測的誤差相接近,說明溫度變化對儀表的誤差產生了較大的影響。通過對送檢用戶的詢問,由于用戶是外地送檢,出發較早,且送檢車輛空間有限，所以在送檢前一天晚上就將部分儀表的外包裝拆掉,并將表裝車,放置在室外,第二天早起送檢,雖然在檢測之前進行了短時間恒溫，但表體溫度仍然較低。德國VSEAHM03流量計選型樣冊為了使檢定合格的氣體渦輪流量計在現場正常運行,需要注意以下幾方面的問題.1.天然氣介質對渦輪流量計的影響1)在實際使用過程中,渦輪流量計經常會出現臟污情況,從而影響流量計葉輪的轉動,如不進行處理,就會影響流量計脈沖輸出.2)新生壁和上升直管段的表面變化發生變化的動態變化,從而影響了變化的軌跡和穩定性.2.天氣條件對屏幕的影響,　　由于浮游的存在,在彩虹彩虹的場合觀看使用,否則會降低同時,要準確地測量氣量的峰值和介質的壓力情況,正確確定標準的規格. %Qmax80%Qmax(Qmax為美國最大的流量)之間.測量線性變差,手機達到用戶要求的精度.當媒體工況流量大幅上漲時的80%Qmax時,很快就會看到的那段時間,看房和租賃的余量會影響到娛樂的使用壽命.3.渦輪流量計在安裝中的要求1)介質流體流速分布不對稱和旋渦流是影響渦輪流量計測量精度的重要原因,要清除流速不對稱和旋渦流則需要在渦輪流量計前端有足夠長的直管段.2)渦輪流量計的安裝位置不能有激烈的機械震動和強的電磁干擾.3)渦輪流量計安裝時,密封墊不得突入管道中,流量計與管路軸線目測不得有明顯偏差.不得產生安裝應力.4帶機械讀數渦輪流量計的要求　　有機械讀數帶修改儀的呼吸儀,除抄取標情況以外,同時應該及時比對基表讀數與上的工況是否一致,正常正常下情況是個別不應該大的.5.拆卸流量計要求　　工藝管道檢修時應拆下流量計,然后用干凈的布把流量計兩端包好,防止污物,鐵屑等落入流量計將渦輪葉片損壞.6.氣體渦輪流量計的日常檢查要　　注意保養,以便長時間工作,應加強儀表的運行,葉輪監測旋轉,如異常聲音應及時檢查維修保養品,應注意保養嚴重或損壞損壞,維修、更換.超聲波液位計基本要求　　超聲波液位計換能器發射脈沖超聲波時，都有一定的發射開角。從換能器下沿到被測介質表面之間，由發射是超聲波波束所輻射的區域內，盡可能有障礙物，因此安裝時應盡可能避開罐內設施，如：人梯、限位開關、加熱設備、支架等。如果有障礙物干擾情況下，安裝時需要進行"虛假回波存儲"。另外須注意超聲波波束不得與加料料流相交?！　“惭b儀表時還要注意：最高料位不得進入測量盲區；儀表距罐壁必須保持一定的距離；儀表的安裝盡可能使換能器的發射方向與液面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。本安型的外殼采用鋁殼。本安型儀表可安裝在有防爆要求的場合，儀表必須接地。測量的基準是探頭的下邊沿。1、盲區 2、空倉（最大測量距離） 3、 最大量程 4、測量范圍注：使用超聲波物位計時，務必保證最高料位不能進入測量盲區。安裝位置　　在安裝超聲波物位計的時候，注意儀表和容器壁至少保持200mm的距離。1、基準面2、容器中央或對稱軸　　對于錐形容器，且為平面罐頂，儀表的最佳安裝位置是容器頂部中央，這樣可以保證測量到容器底部。常見安裝位置的正誤1、錯誤：換能器應與被測介質表面垂直。2、錯誤：儀表被安裝在拱形或圓形罐頂，會造成多次反射回波，在安裝時應盡可能避免安裝在容器中央。3、正確1、錯誤：不要將儀表安裝于入料料流的上方，以保證測量的是介質表面而不是入料料流。2、正確 注意：室外安裝時應采取遮陽、防雨措施。攪拌　　當罐中有攪拌時，超聲波液位計安裝盡量遠離攪拌器。安裝后要在攪拌狀態下進行"虛假回波存儲"，以消除攪拌葉片所產生的虛假回波影響。若由于攪拌產生泡沫或翻起波浪，則應使用導波管安裝方式。泡沫　　由于入料、攪拌或容器內其他過程處理，會在某些液體介質表面形成泡沫，衰減發射信號。如果泡沫造成測量誤差，應將傳感器安裝在導波管內，或使用雷達液位計。導波雷達液位計的測量不受泡沫的影響，是這種應用的最佳選擇。氣流　　如果容器內有很強的氣流，例如：室外安裝，而且風很大，或容器內有空氣渦流，您應該將傳感器安裝在導波管內，或使用雷達液位計或導波雷達液位計。在電磁流量計設定狀態下(如何進入設定狀態請參照前述操作),用▲或▼鍵上下翻屏查找,直到屏幕出現儀表量程設置字樣,按右鍵確認鍵確認進入儀表量程設置,輸入20mA對應的最大流量值(輸入量程值時可按▲鍵對光標處數字加1或用▼鍵對光標處數字減1,移位時要先按左鍵復合鍵再同時按▼鍵光標右移1位選數位或先按左鍵復合鍵再同時按▲鍵使光標左移1位選數位),最大流量值輸入完后,按右鍵確認鍵確認返回。(若按右鍵確認鍵不放,持續3秒鐘則直接返回到顯示狀態,若要繼續設定其它參數,按▲鍵.)(分體式儀表中若口徑與量程選擇不當屏幕下行將出現“錯誤”字樣提示用戶)　　在電磁流量計設定狀態下(如何進入設定狀態請參照前述操作)用▲或▼鍵上下翻屏查找,直到屏幕出現流量方向選擇字樣,按右鍵確認鍵確認進入流量方向選擇設置,再用上鍵▲選擇正向或反向按右鍵確認鍵確認返回。(若按右鍵確認鍵不放,持續3秒鐘則直接返回到顯示狀態,若要繼續設定其它參數按▲鍵。(注:改變正負號也可改變接線,將信號線正負調換,還可以將傳感器調換安裝方向.)測量沼氣的流量計如何選型:注意連接方式；注意結構類型；注意顯示方法；注意信號輸出方式；注意防爆形式。流量計連接方式：法蘭卡裝式（表體不帶法蘭）或法蘭連接式（表體本身帶法蘭）。一般建議選用法蘭卡裝式，因為其結構緊湊，價格低，而且供貨周期短。流量計結構類型：一體型結構和分體型結構。一般采用一體型結構，只有在特殊場合下采用分體型結構（如：介質溫度高時、環境溫度或濕度高時、帶現場顯示為讀數方便時）。流量計顯示方法：無現場顯示、帶現場顯示和只帶現場顯示?，F場顯示是指在表頭上裝有液晶顯示電路，可顯示累積流量、瞬時流量等參數。流量計信號輸出方式： 脈沖信號輸出和4～20mA標準電流信號輸出。一般情況下建議采用脈沖信號輸出，因為脈沖信號直接與旋渦脫落頻率相對應，不需轉換，具有最高的累計精度；同時，脈沖信號傳輸效果較好。標準電流信號輸出一般用于與終端或控制系統組成流量測量系統。流量計防爆形式：非防爆型和本安防爆型。如果被測介質是易燃易爆物質或測量環境存在易燃易爆物質，應選用防爆型。金屬管浮子流量計與恒流閥組成的吹掃設備原理，如圖1所示，以恒定人口壓力為例:   彈性膜片受到向上的作用力為: P2A+P1a(1) 彈性膜片受到向下的作用力為: P3A+P2a+F(2) 在壓力平衡狀態時，即式(1)=式(2)時: P2A+P1a=P3A+P2a+F(3) 作為壓力調節器膜片的壓差P2-P3,我們可以得到: P2-P3=F/A-(a/A)(P1-P2)(4) 由于a<A,所以(a/A)(P1-P2)可以忽略不計,由于F和A都時恒定值，所以: C(恒定值)=P2-P3   當金屬管浮子流量計測量介質是不可壓縮的液體時，RE壓力調節器可以適用于出口壓力變化。對于式(4)，由于P是恒 定的，P3是變化的，因此，P3變為:P3+△P,P2變為: P2+△P,所以: C(恒定值)=P2-P31.導電性和非導磁性  通過電磁流量計的工作原理可知電極上要產生感應電動勢,首先電極必須是導體,因此電極必須具有非常好的導電性能。另外,電極處于工作磁場中,為防止磁力線在電極上集中,電極材料必須是非導磁的。2.耐腐蝕性  在電磁流量計工作的過程中,電磁傳感器部分只有電極與被測介質相接觸,因此電極材料的耐腐蝕性能是選擇電極材料的重要因素。  電極的耐腐蝕性能對測試性能的影響主要分為兩個方面。(1)電極受被測介質的腐蝕或磨損,會改變兩電極間的距離L。對式的L求偏導,可以得到測量誤差(2)電極在被腐蝕的過程中,電極上會出現相當大的直流漂移電壓,使測量輸出產生大幅度的波動,影響到測試的讀數。3.電極的表面效應  電極的表面效應分為表面化學反應、電化學和極化現象,以及電極的觸媒作用三個方面。(1)表面化學反應。電極表面與被測介質接觸后,為了抗拒被測介質的腐蝕,往往會形成一層薄的鈍化膜或氧化層。它們可能會提高電極表面的耐腐蝕性能,但也有可能增加表面接觸電阻,導致儀器不能正常工作。(2)電化學和極化現象。由于目前普遍采用低頻矩形波勵磁,雖然能減弱極化電勢的影響,但并不能完全消除極化電勢干擾的影響。極化電勢與液體介質性質以及電極材料性質有關。電化學現象容易在測量過程中產生漿液噪聲和流動噪聲,引起儀表輸出出現波動現象。為了避免或減小這個現象，可選配與被測液體電化學和極化電勢作用小的材料以及低噪聲電極。(3)觸媒作用。被測介質在電極的觸媒作用下產生化學反應而影響測量。4.電極的表面光沽度  電磁流量計電極接觸被測介質的表面對于粗糙度要求非常高,一般都應該拋光處理。主要原因有三個方面:表面光滑的金屬在電解質中抗腐蝕性能較強;表面粗糙的金屬,其產生的抗拒極化的氧化保護膜厚度不均勻,容易被顆粒狀、纖維狀等流體中的雜質劃破，造成變動的直流電位,影響測量的穩定性;表面粗糙的電極容易在測試過程中被被測介質中的雜質污染,表面容易被雜質附著結垢，影響測試效果。渦街流量計系統具有八項功能,即瞬時流量及總流量顯示(質量流量)、瞬時溫度顯示、瞬時壓力顯示、電池容量顯示、密碼設定、設定系統時鐘、流量數據讀取(通過專用的串口從儀表讀取).(1)瞬時流量和總流量顯示　　各個傳感器發出的信號,經過放大和整形后,送入單片機處理,然后單片機將計算得到的瞬時流量送液晶顯示器顯示,在瞬時流量的基礎上,每隔一個沒定的時間進行累加,得到總流量,同時把這個數據送到液晶顯示器顯示.(2)密碼設定　　儀表的密碼分為制造商密碼和用戶密碼兩級.制造商在儀表使用前將儀表常數通過功能設定按鈕輸入儀表,通常這些常數是不能由用戶隨意改變的,因為它們關系到系統的正常運行和顯示正確的流量.用戶密碼用于用戶自己掌握儀表的同常使用,便于用戶列儀表數據的管理.(3)瞬時壓力、溫度顯示　　瞬時壓力和瞬時溫度是經過單片機處理后得到的被測對象的溫度.壓力數掘,通過該數據可以知道被測介質的工作情況,從而可以對某些參數進行人工調整.(4)設定系統時鐘　　儀表內部設置了日歷時鐘,對流量數據按日期進行不斷的儲存,便于對使用情況進行監控,方便用戶對自己的用量的了解.(5)流量數據讀取　　流量數據可以直接從液晶顯示器上面讀取.由于系統設置了外接數據接口(即串口),可以很方便的實現對系統數據的讀取,從而可以實現抄寫系統數據的自動化,節省大量的人力.(6)電池容量顯示　　當電池電壓降到一定程度時,渦街流量計將不能正常工作,為了在儀表能在正常的電壓下工作,通過軟件措施將電池的電量顯示在液晶顯示器上,以便用戶能及時更換電池.

您如果需要德國VSEAHM03流量計選型樣冊的產品，請點擊右側的聯系方式聯系我們，期待您的來電
