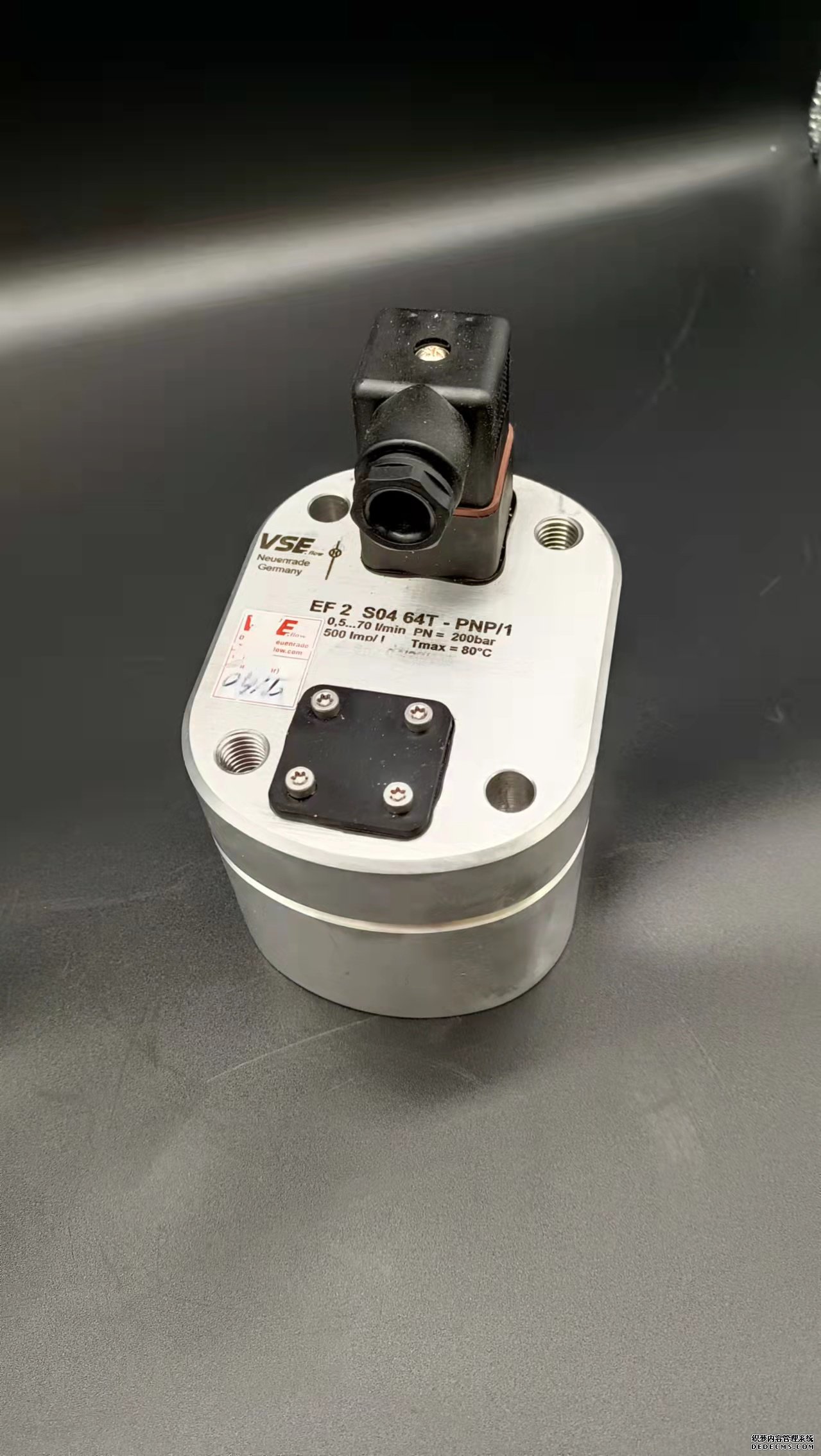

德國VSEEF0.4流量計電子樣冊同時我們還經營:根據以上的介紹,我們在設計選型或更新改造時, 要結合流量計特性和介質的情況進行合理選擇,充分發揮各種流量計的優點,揚長避短,同時應考慮投資成本.下面根據天然氣凈化廠各種介質的特點和目前使用流量計的實際情況提出流量計選型的基本原則.1.天然氣的測量 天然氣是凈化廠的生產對象,進廠的原料和出廠的產品都是天然氣,由于進廠的原料天然氣(濕天然氣)含有少量的固,液體雜質,H2S和CO2含量較高,有一定腐蝕性,流量計可選擇帶閥式孔板節流裝置的孔板流量計,以便定期清洗更換孔板, 防止孔板的銹蝕和入口邊緣磨損,提高計量準確度;出廠天然氣比較干凈可選擇帶閥式孔板節流裝置的流量計或氣體超聲流量計,氣體超聲流量計適用于大管徑流量測量,準確度可優于1.0%,但一次性投資較高;對于工廠用天然氣,由于管徑較小,除孔板流量計外,也可選擇旋進旋渦流量計,渦輪流量計等,選用渦輪流量計時應在上游安裝過濾器.2.酸性氣的流量測量 凈化廠的酸性氣是含有很高濃度的H2S和CO2的氣體,這是凈化廠從原料天然氣中處理出來的主要物質,該氣體的特點是壓力低,帶有一定水汽,腐蝕性強;因此測量酸性氣流量的流量計可選用孔板流量計,均速管流量計,楔形流量計或彎管流量計,目前使用的有孔板流量計和均速管流量計,從流量計結構上講,選擇楔形流量計比較合適,它不存在積液問題,維護量也很小.3.蒸汽流量測量 過去普遍使用孔板流量計,由于孔板流量計在高溫下孔板易變形,因此,可選擇渦街流量計,均速管流量計,楔形流量計或質量流量計,但應考慮溫度壓力修正.4.化學溶液流量測量 天然氣凈化廠用于工業生產的化學溶液品種不是很多,對于脫硫和脫水的化學溶液由于是反復循環使用,溶液中含有部分懸浮物,過去大多數使用孔板流量計是不太合適的, 應選擇楔形流量計或彎管流量計;也可選用外夾式超聲流量計;鹽酸和氫氧化鈉流量測量應選擇帶防腐內襯的電磁流量計.5V液體硫磺流量測量 液體硫磺是天然氣凈化廠的副產品,過去由于流量計產品的局限性,很多凈化廠均沒有安裝流量計,部分廠安裝了渦輪流量計,但使用效果不佳;目前可供選擇的有質量流量計和楔形流量計.由于液體硫磺一般管壓力都不太高, 因此選用質量流量計較為合適.6.工業循環水流量測量 由于水的測量相對容易一些,因此可供選擇的流量計比較多,如孔板流量計,渦街流量計,均速管流量計,電磁流量計,超聲流量計都可用于工業水測量;若測量管口徑較大,選擇超聲流量計比較理想,對于較小口徑的選用電磁流量計效果比較好.7.污水流量測量 污水流量測量選擇電磁流量計,楔形流量計比較合適,水質較好也可選用孔板流量計.1.測量液體 孔板流量計測量液體流量時工藝管道水平安裝,差壓變送器的位置處于節流裝置下方時,取壓口應在節流裝置的水平中心軸線下偏 45°角引出,這可以消樣除由流體傳放出的氣體進入導壓管和差壓變送器(如圖8).若差壓變送器處于節流裝置的上方時,除取壓口下偏≤45°角 然后向上引導壓管外,應在導壓管的最高點裝置集器或排氣閥.(如圖9)2.測量水蒸汽 測量蒸汽流量時,安裝方式一般為差壓變送器低于,高于節流裝置兩種.(如圖 12)取壓口位置應附合上述安裝要求,并在導壓管制高點處裝上放氣閥和氣體收集器。3.測量氣體 測量介質為清潔的氣體流量時,安裝方式一般為差壓變送器高于,低于節流裝置兩種c如圖11.12)取壓口位置應符合上述安裝要求,當差壓變送器低于節流裝置時,導壓管必須向下彎至差壓變送器,并在最低處裝置放水閥和沉積器。4.測量腐蝕性液體和氣體 測量腐蝕性的液體和氣體流量時,取壓口應附合上述安裝要求,不論管道是水平安裝或垂直安裝,差壓變送器高于或低節流裝置③.測量氣體測量介質為清潔的氣體流量時,安裝方式一般為差壓變送器高于、低于節流裝置兩種(如圖11.12)取壓口位置應符合上述安裝要求,當差壓變送器低于節流裝置時,導壓管必須向下彎至差壓變送器,并在最低處裝置放水閥和沉積器。根據高含水原油這一特殊介質及其使用環境的特點,對早期廣泛應用于注水、注聚等計量中的電磁流量計進行了相關的技術改進。(1)對傳感器進行防爆處理。通過現場應用進行綜合分析,認為高含水原油的計量場所是油氣密集的地方,需要對傳感器進行防爆處理才能滿足工作需要。根據傳感器的特點及其使用環境的要求,選用了傳感器的復合防爆型式,即澆封隔爆型,防爆標志為mdIIBT4.關鍵技術是傳感器主體結構采用了澆封工藝技術、接線盒采用了隔爆外殼。接線盒的隔爆接合面為螺紋隔爆接合面,引人裝置采用密封圈壓緊螺母式,產品通過了國家防爆電氣產品質量監督檢驗測試中心的5項試驗。(2)提高轉換器的輸人阻抗,保證流量計的測量精度。對電磁流量計來說,傳感器產生的感應電勢只有幾毫伏,如要進行準確測量,要求轉換器的輸人阻抗遠遠大于傳感器的內阻,才能保證儀表的精度。電磁流量傳感器的內阻僅與被測介質的電導率和電極直徑有關。高含水油的電導率隨含水情況有所變化,因此,采用了專用前置放大器,相應地提高了轉換器的輸人阻抗,保證了測量精度。(3)轉換器實現智能化。智能電磁流量計采用了自動跟蹤式勵磁控制和智能反饋式信號放大處理技術,使用了多CPU協同信息處理的方法,使儀表在功能上具有了支持各種傳感器匹配與校驗、數字與模擬的系統連接、自診斷和安裝調試測試、斷電信息保護、在線信息查詢、軟件沖擊自動恢復、多單位多形式的計量顯示選擇等全方位的智能化功能,操作使用十分方便。(4)改進型電磁流量計的主要技術指標。①適應的場所:轉油站、聯合站的高含水油計量,因為這些場所的高含水油經過油氣分離,流態比較穩.定,含水波動較小,計量精度能夠保證;②被測介質的含水率:>80%;③工作壓力:≤2.5MPa;.④被測介質溫度:≤100℃;⑤傳感器襯里:可根據被測介質的溫度選擇不同的襯里。高含水油的溫度一般在50~70℃,選擇耐油橡膠襯里可滿足計量要求;⑥口徑依據被測液量的滿量程流量來選擇。電磁流量計的流速下限為0.5m/s。一般流量測量以2m/s為經濟流速,而在高含水油測量時,流體的流速要求偏高一些,一般3~4m/s,這樣可以避免低流速時原油附著于測量管壁及電極上,保證正常計量。.流量計選型時應考慮很多因素,如儀表性能流體特性、安裝要求環境條件以及價格因素等。其中對計量對象即燃氣的確切了解非常重要,這往往需要選型設計人員和計量管理人員進行深入細致的調查。(1)流量計性能方面:精確度.重復性.線性度、范圍度、壓力損失、上下限流量、信號傳輸特性.響應時間等;(2)流體特性方面:流體壓力、溫度、密度、粘度、潤滑性.化學性質磨蝕、腐蝕、結垢、臟污、氣體壓縮系數、等熵指數比熱容聲速、混相流、脈動流等;(3)安裝條件方面:管道布置方向、流動方向、流量計上下游直管段長度、管徑、維護空間、管道振動、接地、電源輔助設備(過濾、排污)等;(4)環境條件方面:環境溫度、濕度、安全性、電磁干擾、防爆等;(5)經濟因素方面:購置費、安裝費、維修費、校驗費.運行費(能耗)、使用期限、備品備件等。德國VSEEF0.4流量計電子樣冊金屬管浮子流量計安裝要求:1、實際的系統工作壓力不得超過金屬管浮子流量計的工作壓力.2、應保證測量部分的材料、內部材料和浮子材質與測量介質相容;3、環境溫度和過程溫度不得超過金屬管轉子流量計規定的最大使用溫度;4、金屬管轉子流量計必須垂直地安裝在管道上,并且介質流向必須由下向上;5、金屬管浮子流量計法蘭的額定尺寸必須與管道法蘭相同.6、為避免管道引起的變形,配合的法蘭必須在自由狀態對中,以消除應力;7、為避免管道振動和最大限度減小金屬管浮子流量計的軸向負載,管道應有牢固的支架支撐;8、截流閥和控制流量都必須在金屬管浮子流量計的下游.9、支管段要求在上游側5DN,下游側3DN(DN是管道的通徑); 渦街流量計與流體密度無關,在測流量時,考慮氣體或蒸汽溫度、壓力變化對密度的影響,需不需要進行密度、溫度壓力補償,從以下幾個方面進行探討。(1)測量介質為液體,且流量以質量流量表示。由于測液體流量時,流量指示一般為質量或重量流量,漩渦流量計由漩渦頻率-流速-體流量X密度=質量流量,當指示值以質量流量表示時,刻度系數中包含密度的因素,所以密度變化對指示值有影響,必須進行密度修正。(2)測量介質為氣體,且以標準狀態下體積表.示。 氣體流量一般習慣均以標準狀態下體積表示,刻度為Nm³/h,但工作時由漩渦頻率→流速→工作狀態體積再折算成標準狀態下體積。作為一臺漩渦流量計,一旦折算系數確定了,那么流體只有處在一個工作壓力、溫度下流量指示值才準確,這個溫度就是設計溫度,這個壓力就是設計壓力。一旦工作條件偏離了設計值也會帶來誤差,所以必須考慮溫度、壓力補償,但不考慮密度補償。(3)測量介質為氣體,且以質量流量表示。 對漩渦流量計,由漩渦頻率→疏速→工作狀態體積流量→設計狀態體積流量→標準狀態體積流量,再乘以標準狀態下氣體的密度而得到質量流量。 顯然,以質量流量表示的漩渦流量計,必須進行氣體組成變化帶來的密度變化的修正,同時工況變化,又增加一個由工作狀態折算到設計狀態的折算系數。這個折算系數是動態的,也就是溫度、壓力補償問題。經過以上分析得出以下結論:(1)無論測氣體或液體,若渦街流量計流量以工作狀態體積流量表示時,沒有密度及溫度、壓力補償問題。(2)無論測氣體、蒸汽或液體流量,以質量流量表示時,液體一般溫度變化范圍大,流體密度變化均需進行密度修正,對氣體過熱蒸汽還需進行溫度、壓力補償。(3)以標準體積流量表示時,流量計必須進行溫度、壓力補償,無需進行氣體密度補償。在實際應用時,對于孔板流量計如果使用不當,會造成很大的測量誤差,有時可達到20%左右。在流量計的使用中,如何減少其測量誤差,必須考慮流量的測量原理和結構形式,注意使用條件和測量對象的物理性質是否與所選用的流量計性能相適應。下面就其測量誤差進行分析:1.流量計算方程描述流體是充滿圓管的、充分發展的定常流。若流動狀態真實性無法確定,如果仍按照原有的儀表常數推算流量,將與實際流量存在誤差。2.天然氣以甲烷為主加上乙烷和其他少量的輕烴,真實相對密度小于或等于0.75。由于被測介質實際特性的不確定因素,以及實際物性變化影響儀表正常工作等對流量測量的不確定度產生影響。3.孔板的結構設計、加工、裝配、安裝、檢驗和使用必須符合標準規定的全部技術要求。由于各個裝置自身及環境條件因素引起的不確定因素。3.1.孔板安裝不正確 管道水平安裝,如果孔板開孔中心與管道中心線不同心;如果在安裝過程中存在引壓管堵塞及墊片等凸出物,則會造成孔板前后壓差測量不準確,從而造成測量誤差。3.2.孔板入口邊緣被磨損 在使用中,由于流體的磨蝕作用,使孔板的入口邊緣變鈍,被磨成圓形入口邊緣。結果是在相同的流量下,孔口收縮系數變大,造成差壓發生變化,造成測量誤差。3.3.孔板表面的結垢 長期使用時,孔板流量計表面結垢,使孔板的流通面積變小,從而造成差壓增大,使流量計測量值大于實際值,影響計量精度。4.差壓變送器零點漂移和量程設置不當 由于時間較長,變送器的零點會發生漂移,這時差壓變送器的輸人和輸出信號發生變化。若不及時調整,會造成實測流量值偏低或偏高。1.渦街流量計的測量范圍較大,一般10:1,但測量下限受許多因素限制:Re>10000是渦街流量計工作的最基本條件,除此以外,它還受旋渦能量的限制,介質流速較低,則旋渦的強度、旋轉速度也低,難以引起傳感元件產生響應信號,旋渦頻率f也小,還會使信號處理發生困難。測量上限則受傳感器的頻率響應(如磁敏式一般不超過400Hz)和電路的頻率限制,因此設計時一定要對流速范圍進行計算、核算,根據流體的流速進行選擇。使用現場環境條件復雜,選型時除注意環境溫度、濕度、氣氛等條件外,還要考慮電磁干擾。在強干擾如高壓輸電電站、大型整流所等場合,磁敏式、壓電應力等儀表不能正常工作或不能準確測量。2.振動也是該類儀表的一大勁敵。因此在使用時注意避免機械振動,尤其是管道的橫向振動(垂直于管道軸線又垂直旋渦發生體軸線的振動),這種影響在流量計結構設計上是無法抑制和消除的。由于渦街信號對流場影響同樣敏感,故直管段長度不能保證穩定渦街所必要的流動條件時,是不宜選用的。即使是抗振性較強的電容式、超聲波式,保證流體為充分發展的單向流,也是不可忽略的。3.介質溫度對渦街流量計的使用性能也有很大的影響。如壓力應力式渦街流量計不能長期使用在300℃狀態下,因其絕緣阻抗會由常溫下的10MΩ~100MΩ急降至1MΩ~10KΩ,輸出信號也變小,導致測量特性惡化,對此宜選用磁敏式或電容式結構。在測量系統中,傳感器與轉換器宜采用分離安裝方式,以免長期高溫影響儀表可靠性和使用壽命。渦街流量計是一種比較新型的流量計,處于發展階段,還不很成熟,如果選擇不當,性能也不能很好發揮。只有經過合理選型、正確安裝后,還需要在使用過程中認真定期維護,不斷積累經驗,提高對系統故障的預見性以及判斷、處理問題的能力,從而達到令人滿意的效果。電磁流量計施工安裝注意事項1)滿管要求: 測量液體時為保證測量精確,電磁流量計的管道必須充滿液體.流體應該向上流動,當流體向下流動時,下流段的管道高于流量計.2)避免產生氣泡: 若為二相流(含氣體和液體),則會影響測量精度.要使流體中不含氣泡,閥門應該安裝在流量計下游.3)電磁流量計不能測量混相流體、分層流體、有氣泡的流體,否則測量無法精準.該項目為被測介質為上游企業污水,不存在這個問題.4)電磁流量計對直管段長度有明確要求(D為流量計內徑).對于90°彎頭、T行三通、異徑管、全開閥門等流體阻力件,離電磁流量計的電極中軸線至少5D直管段;對于不同開度閥門(比如調節閥),則上游側直管段長度需要10D;一般傳感器下游的直管段只需要3D即可.5)電磁流量計測量不同介質的混合液體時,混合點與流量計的距離至少要大于30D.6)電磁流量計安裝可以水平、垂直和傾斜安裝在管道上,測量流體方向與流量計上標識方向一致.水平安裝時,電磁流量計的電極必須水平,法蘭面與工藝管道軸線相垂直,垂直度允許偏差1°.7)電磁流量計安裝時應該避免負壓的產生,因此電磁流量計傳感器的測量管道必須充滿液體,必須有一定的背壓.電磁流量計不應該安裝在泵的進口,而應該安裝在泵的出口后面.8)電磁流量計如果必須傾斜安裝時,必須安裝在流體上升管道,在開口排放的管道安裝時,必須安裝在管道的較低處.如圖:1-入口 2-溢流口 3-入口 4–清洗口 5-流量計 6-短管 7-出口 8-排污口 9-排污閥德國VSEEF0.4流量計電子樣冊為促使電磁流量計實際使用壽命增加,把故障實際發生率把控至最低范圍,務必強化對電池流量計日常維護管理。一是,變送裝置管內壁部位,需定期清理好結垢層,對絕緣襯里優良絕緣性起到良好保障作用;二是,生產運行期間,定期檢查儀表,屬于保證后續濕氣與水下運動關鍵,特別是檢查接線口好儀表端蓋處密封性,以去吧儀表內部不會進入水與濕氣;為確保儀表有極高的密封性,應時刻在殼體蓋螺紋位置涂好潤滑黃油,且需防止因碰撞而受損;三是,流量計實際運行期間,儀表零點務必要定期標定好,確保電磁流量計可實現有效接地;四是,電磁流量計實際使用部門應當為每個技術人員建立起短期與長期的培訓計劃,設定出具體的培訓內容與要求,要根據相關技術人員的實際技能情況,制定有針對性的培訓計劃。從而促進儀表技術人員對電磁流量計實際期間故障問題的實時檢查分析及排除能力,強化對電磁流量計日常的維修處理,以確保更好地使用電磁流量計。電磁流量計電極對測量介質的耐腐是選擇材料首先考慮的因素,其次考慮是否會產生鈍化等表面效應和所形成的噪聲。1.選擇耐腐蝕材料電磁流量計電極的耐腐蝕性要求很高.常用金屬材料有含鉬耐酸鋼Icr18Ni12Mo2Ti.哈氏合金.耐蝕鎳基合金、B、C、鈦、鉭、鉑銥合金,幾乎可覆蓋全部化學液。此外還有適用于漿液等的低噪聲電極,它們是導電橡膠電極、導電氟塑料電極和多孔性陶瓷電極或包覆這些材料的金屬電極。在原則上電極材料的選擇應從使用者借鑒該介質在其他設備的應用實際和以往的經驗來確定。有時后要做必要的實驗,如現場取液體樣品在實驗室做待用材料的腐蝕性試驗。最好的實驗是現場掛片,這是最接近實際應用條件的腐蝕性試驗,可以得出比較可靠能否適用的結論。2.避免電極表面效應電極的耐腐蝕性是選擇材料的重要因素,但有時候電極材料對被測介質有很好的耐腐蝕性,卻不一定就是適用的材料,還要避免產生電極表面效應?! ‰姌O表面效應分為表面化學反應、電化學和極化現象以及電極的觸媒作用三個方面?! 』瘜W反應效應如電極表面與被測介質接觸后,形成鈍化膜或氧化層.他們對耐腐蝕性能可能起到積極保護作用,但也有可能增加表面接觸電阻。例如鉭與水接觸就會被氧化生成絕緣層?! τ诒苊饣驕p輕電極表面效應的介質—電極材料匹配,還沒有像腐蝕性那樣有充足的資料可查,只有一些有限經驗尚待在實踐中積累?! ‰姶帕髁坑嫿拥丨h連接在塑料管道或襯絕緣襯里金屬管道的流量傳感器兩端,他們的耐腐蝕要求比電極低,充分有一定腐蝕定期更換。通常選用耐酸鋼或哈氏合金。因體積大從經濟上考慮較少采用鉭鉑等貴重金屬。如金屬工藝管道直接與流體接觸就不需要接地環。電磁流量計傳感器的接地 為了使電磁流量計可靠的工作,提高測量精度,不受外界寄生電勢的干擾,傳感器應有良好的單獨接地線,接地電阻<10Ω.在連接傳感器的管道內若涂有絕緣層或是非金屬管道時,傳感器兩側還應加裝接地環.a、在金屬管道上的接地方式:金屬管道內避沒有絕緣層,按下圖接地.b、 在塑料管道上或有絕緣層、油漆管道上的接地方式:電磁流量計傳感器上的兩端面應加裝接地環,使管內流動的被測介質與大地短接,具有零電位.否則,電磁流量計無法正常工作.
