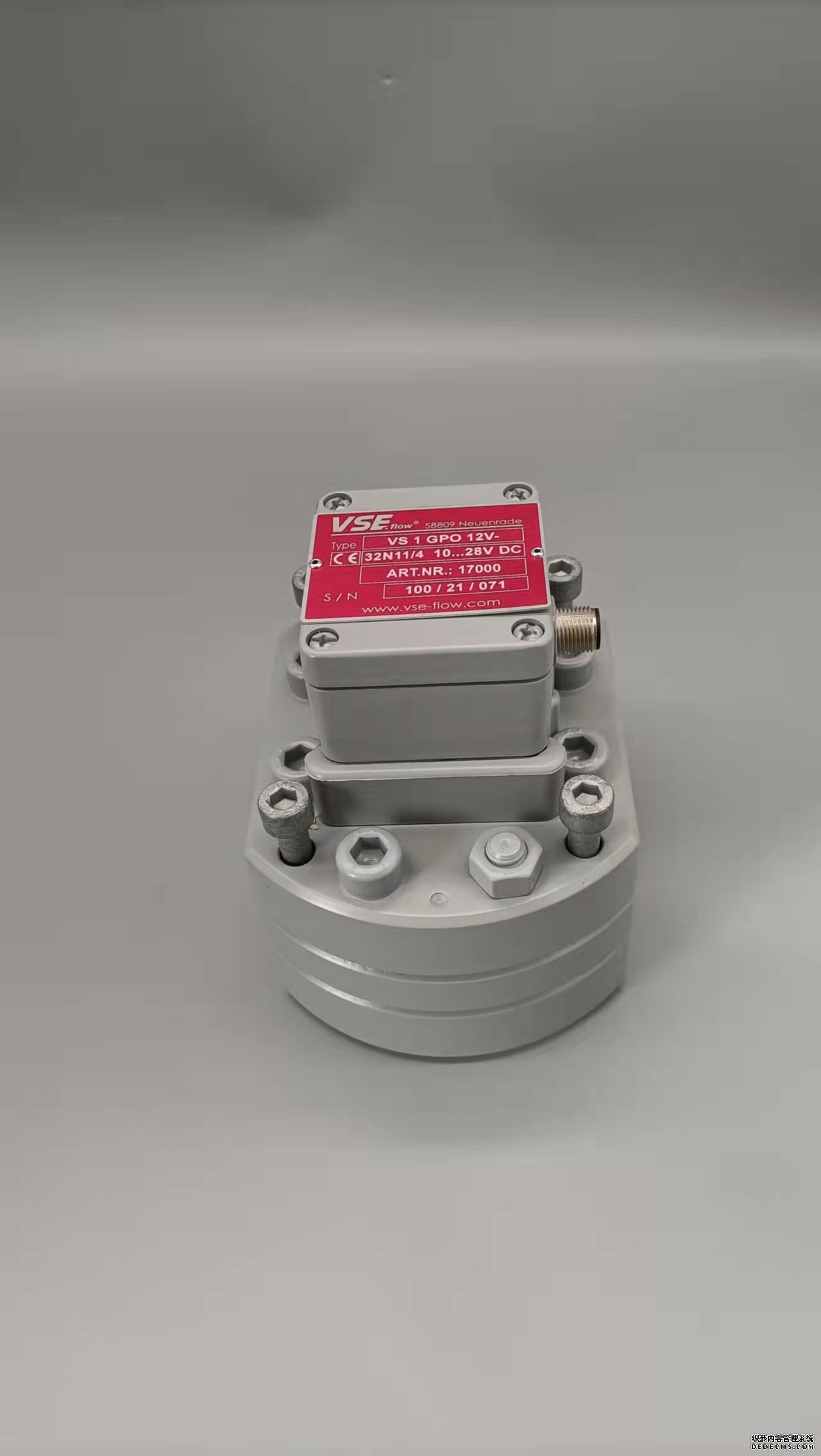

德國VSEEF0.04流量計定制同時我們還經營:1.儀表正確通電 電磁流量計無電源開關接入電源即進入工作狀態.儀表在通電后首先進行自檢顯示器同時顯示生產商的電話號碼.自檢通過后進入測量狀態測量指示燈閃爍.2.顯示切換 儀表工作在測量狀態時按AT鍵可以切換流量的瞬時值顯示和累積量顯示或同時顯示瞬時量和累積量.同時瞬時量指示燈和累積量指示燈相應點亮顯示累積量時儀表上排數字顯示高6位累積流量,下排數字顯示低8位累積流量瞬時量和累積量同時顯示時下排只顯示累積流量的低8位.3.背光啟閉 儀表在測量狀態時按壓INC鍵可以開啟或關閉顯示的背光.4.前24小時累積量顯示 在測量狀態下按壓SET鍵約10秒至上排出現LOC字符輸入0001~0024后按SET鍵可查閱當前累積流量或前23小時每小時的累積流量再按SET鍵返回測量狀態.5.累積流量清零 儀表在測量狀態時按 SET 鍵至顯示LOC后輸入9090按SET鍵返回測量狀態再按INC鍵可以將累積流量清零.6.參數設置 在電磁流量計處于測量顯示狀態按SET建10秒顯示器上排出現"LOC"字符下排出現"0000"數字.點按AT鍵1次個位數可修改每點按AT鍵一次可修改位從右向左移一位同時上排顯示器最右端出現可修改的位數從右向左數密碼數值輸入完畢再按SET鍵兩次進入相應參數組內的第一個參數.每按SET鍵兩次既在確認本次參數值的同時又進入下一個參數依此類推到最后一個參數后轉回測量狀態界面.各組參數見"功能參數速查表". 考慮到容積式流量測量裝置結構較復雜,安裝維護和校準不方便,有必要在滿足精度和抗震.性能要求的前提下,采用安裝和維護方便的其他形式流量測量儀表。熱式氣體質量流量計已在氣體流量測量領域獲得了成功的應用,具有無可動部件、壓損小及量程比寬等特點,例如在核電廠的通風系統中,已成功地替代皮托管成為重要的測量方式。但在液位流量測量領域,熱式質量流量計的應用仍具有局限性。 由式(2)可知,熱絲的熱散失率與流體的熱導率、比熱容、流速和密度有關。相對于通風系統中的空氣來說,水是-種具有較大比熱容、較大密度和熱導率的介質。在相同的流速下,水帶走的熱量遠大于空氣,對于以恒定功率加熱熱端鉑電阻的恒功率型熱式質量流量計,為了適應水流量的測量,加熱電路會采用比較高的加熱功率為熱端鉑電阻進行加熱;對于恒溫差型的熱式質量流量計,為了維持兩個鉑電阻之間恒定的溫差,加熱電路同樣會處于比較高的加熱功率狀態下,且加熱功率將隨水流量的增大而增大。因而,無論是恒功率型還是恒溫差型,加熱功率的提高會對流量計的安全性和壽命有很大的影響,也使其應用環境造成一定的局限性。而恒比率式流量計由于通過調節施加在熱端熱電阻上的加熱電流,使熱端熱電阻的阻值與冷端熱電阻的阻值成一恒定比率,因而同恒溫差式流量計相比,在測量相同流速流體的情況下,恒比率式流量計熱端鉑電阻的加熱電流要小于恒溫差式,因而其加熱功率不會過高而產生儀表安全性和使用壽命方面的不利影響。對于主泵第三級密封泄漏流這種微小流量的測量,相對于恒功率式和恒溫差式,恒比率式熱式質量流量計具有更好的應用價值,然而對于較大液體流量的測量則并不適用。恒比率式流量計的熱端鉑電阻加熱電流Ih與介質質量流量m的關系為: 式中Ap-一流體流經管道的截面積; As一傳感器參與熱交換部分的表面積; C1、C2一通過校準確定的常數; d一熱電阻傳感器直徑; k一流體熱導率; Ls一傳感器損耗能量的因數; n一校準過程中通過回歸確定的指數; Pr一流體的普朗特數; Rc一冷端鉑電阻阻值; Rco一冷端鉑電阻在0℃時的阻值; RH一熱端鉑電阻阻值; RH0一熱端鉑電阻在0C時的阻值;, r一恒比率參數(自加熱系數),r= a一鉑電阻的參數。 1.基本性能 熱式質量流量計作為一種直接測量質量流量的智能型流量儀表,具有結構簡單、體積小、數字化程度高及安裝方便等優點。熱式質量流量計的.測量精度一般約為±1%,重復性為±0.2%;量程比寬可達100:1,最高可達1000:1;在-40~60℃的環境溫度下可正常工作;可耐受3MPa或更高的管道壓力;允許介質工作溫度-70~400℃;允許被測液體的流速為0~4m/s;支持HART協議。另外,具有壓損小、直管段要求低和允許動態修正的特點,其響應時間較長,未采用特殊設計時可達幾秒。熱式質量流量計具有一體式和分體式兩種.結構,在累積輻照劑量較大區域,可采用分體式流量計進行測量,信號處理部分布置于累積輻照劑量較小區域。 主泵第三級密封泄漏流正常工況下在5L/h左右,達到50L/h時報警,不用于過程控制。在電廠正常運行工況下,測點所在區域的環境溫度約為50℃以下,工作壓力小于0.6MPa,工作溫度小于100℃,要求測量范圍的量程比約為30:1,屬于非1E級測點。因此,就測量要求而言,熱式質量流量計適用于主泵第三級密封泄漏流量的測量。 2.抗震性能 由于主泵第三級密封泄漏流測點位于安全殼內,周圍存在1E級儀表和核級管道,盡管測點本身不需要在設計基準事件工況下執行功能,但不應對其他需要執行功能的設備或儀表造成損害,因而用于該測點的儀表應滿足抗震要求,在SSE地震載荷下,滿足結構完整性的要求,避免放射性物質經儀表破口向環境釋放以及對周圍1E級儀表和核級設備產生潛在危害。 熱式質量流量計結構簡單,除進行抗震試驗外,抗震分析亦可用于分析其抗震性能。在抗震分析中,需要重點對薄弱部位進行應力分析,通常包括傳感器與管道相交的節點處、螺紋連接處及法蘭連接處等位置。 對某一型號熱式氣體質量流量計進行抗震分析,取三向峰值加速度為6g。通過應力分析表明,流量計的第一-階自振頻率大于33Hz,在地震載荷作用下,薄弱部位的計算應力值均小于規定的應力限值,從而認為其在SSE地震載荷下,結構完整性可以得到保證。 3.耐輻照性能 因主泵第三級密封泄漏流測點位于安全殼內,在電廠正常運行工況下,探頭所處的環境具有一定的電離輻射存在。因而,用于該測點的儀表應能經受--定的累積輻照劑量而測量結果仍在要求的測量精度范圍內。目前,對于儀表的耐輻照性能,主要采用試驗法進行驗證。 對某一型號分體式熱式質量流量計探頭進行耐輻照試驗,輻射源采用鈷-60,試驗時間持續40h以上,累積輻照劑量約2x104Gy,輻照后進行功能試驗,流量計的輸出維持在測量精度范圍內,表明該型流量計可以經受若干年的累積輻照劑量而不損壞。 4.安裝 為便于安裝和維護,流量計可采用法蘭-法蘭連接的形式。在一般情況下,為了滿足測量精度,熱式質量流量計對于前后直管段的要求較高,部分型號的流量計要求的直管段長度可達到前15D、后5D以上。但由于流量計允許動態修正,經過標定和修正后,可降低熱式質量流量計的前后直管段要求。對于主泵第三級密封泄漏流的測量,熱式質量流量計可滿足安裝和維護要求。1.正確地安裝 正確安裝渦街流量計傳感器是確保測量精確可靠的首要前提,若在安裝地點和方式選擇.上失誤輕者影響測量精度重者會影響傳感器的使用壽命甚至損壞傳感器。 ①保證適當的直管段 安裝傳感器時,一般要求上游直管段長度15-40DN下游段長度5DN,可根據上下游管道的情況適當調整以保證測量精度。傳感器也應避免在架空的非常長的管道上安裝傳感器這樣時間一長后,由于傳感器的下垂容易使傳感器與法蘭間的密封泄漏,若不得已要安裝時必須在傳感器的上下游2D處分別設置管道支架等緊固裝置。 ②避免較強的振動 傳感器應避免安裝在振動較強的管道上,若不得已要安裝時,必須采用減振措施,在傳感器的上下游2D處分別設置管道緊固裝置并加防震墊。在空壓機出口處振動較強不能安裝傳感器應安裝在儲氣罐之后。 ③根據測量流體選擇合適的安裝方式 在對高壓風測量時,可以選擇將渦街流量計傳感器安裝于水平管道或垂直管道.上但如果高壓風中水份含量較高,水平安裝時傳感器應安裝在管線的較高處,垂直安裝時氣體流向應由下向.上。無論水平或垂直安裝流體流向必須與傳感器表體.上的流向箭頭保持一致。④對外部環境的要求 傳感器避免安裝在溫度變化很大的場所和設備的熱輻射范圍內若必須安裝應有隔熱通風措施。在潮濕、含有腐蝕性氣體的環境中安裝時必須做好防潮及隔離措施。外因為電噪聲會干擾傳感器的正確測量,因此安裝位置要遠離大功率變壓器、電機等干擾設備。 2.正確設定參數 流量積算儀具有良好的全中文界面,以方便用戶操作。正確進行參數設定是保證計量精度的前提。測量介質選擇空氣,因為對高壓風的體積流量計量不需要壓力溫度補償,因此測量信號設置為工作狀態下的體積流量輸入信號選擇頻率瞬時流量的單位默認為m³/h不需要用戶設定。德國VSEEF0.04流量計定制任何一類計量儀表都具有其特殊性,旋進旋渦流量計也不例外.為了讓該種儀表能夠更好地服務于流量計量工作,來自于生產現場的實踐經驗表明,以下幾個方面的注意事項就應當引起有關管理及使用部門的足夠重視。1.重視儀表選型 在已經選定了儀表種類(比如旋進旋渦流量計的情況下,緊接著就是對儀表規格及其配套元件的選擇,這一工作看似簡單,實則至關重要.一句話,選好才能用好.為此,在選型過程中應把握住兩條基本原則,即:一要保證使用精度,二要保證生產安全.要做到這一點,就必須抓實三個選型參數,即近期和遠期的最大,最小及常用瞬時流量(主要用于選定儀表的大小規格),被測介質的設計壓力(主要用于選定儀表的公稱壓力等級),工作壓力(主要用于選定儀表壓力傳感器的壓力等級)。2.進行用前標?! ∫环矫?考慮到目前對這類儀表的現場檢定還存在這樣那樣的困難.另外,如果購置的意圖又是準備將該種儀表運用于比較重要的計量場合,比如大流量的貿易計量或計量糾紛比較突出的測量點,并且運用現場也不具備流量在線標校條件,那么在這種情況下,僅憑購買時由生產廠家提供的一紙出廠合格證明就輕易判定該表全部性能合格,那就有些為時過早.因此,為了確保儀表在今后的工作過程中其測量結果的可靠與準確,就有必要在正式安裝前將其送往具有這方面檢定能力及資質的部門進行一次全流量范圍內的系統檢定。3.搞好工藝安裝 雖然該種儀表對工藝安裝及使用環境沒有太多的特殊要求,但任何一類流量測量儀表都有這樣一種共性,即盡可能避免振動及高溫高熱環境,遠離流態干擾元件(如壓縮機,分離器,調壓閥、大小頭及匯管,彎頭等),保持儀表前后直管段同心及內壁光滑平直,保證被測介質為潔凈的單相流體等等。4.加強后期管理 該種儀表雖然具有多種自動處置功能和微功耗的特點,但投運之后仍需加強管理。比如,為了保證儀表長期工作的準確性,可靠性(避免意外停運和數據丟失),就應定期:進行系統標校(每1~2年),抄錄表頭數據(每天或每周),更換介質參數(每月或每季)以及不定期查看電池狀況,檢查儀表系數及鉛封等。3.注意內部維護 如果由于氣質臟污或其它原因需要對儀表的測量腔體及其構件進行定期檢查或清洗,那么有一點則必須特別注意:對于同規格的旋進旋渦流量計,其旋渦發生體,導流體等核心組件不能互換,否則,須重新標定儀表計量系數并對其配帶的溫度及壓力傳感器進行系統校正??装辶髁坑嬍抢昧黧w的動靜壓能轉換原理進行流量測量的,這一-差壓與流體流量存在如下關系: 式中:qm為質量流量,kg/h;qv為工況條件下的體積流量,m³/h;x為流量系數;e為流束膨脹系數;△e為差壓,Pa;Q為工況條件下被測流體的密度,kg/m³;d為工況條件下的節流開孔直徑,mm。由(1)式和(2)式可以看出,被測流體的流量是流體的密度和孔板前后差壓的函數。當測得某一差壓時,由于所測流體的密度不同,所代表的流量是不同的,只有當流體的密度值等于孔板流量計設計條件中的密度值時,差壓才能真實反映所測的流量。蒸汽從發生到使用,由于熱損耗,溫度和壓力的下降是不可避免的,導致其密度與設計值的差異,從而產生了誤差,并且隨著蒸汽參數的波動而波動,實際測量時只能通過溫壓補償來修正,補償公式的嚴謹性直接影響測量誤差。德國VSEEF0.04流量計定制插入式熱式氣體質量流量計的信號發生模塊包括兩個傳感器探頭、溫度補償電橋和電壓調整電路三部分/如圖所示,本課題所設計的是插入式恒溫差質量流量計,采用熱消散效應,所以我們選擇鉑熱敏電阻Pt20和Pt1000分別作為流量計的流量探頭和溫度探頭,鉑熱敏電阻的阻值對溫度反應靈敏.與所處環境溫度基本呈線性關系,確保了我們對流量計精度的要求;同時,鉑熱敏電阻的溫度系數大,在測量范圍內,物理化學性能穩定,可以反復加熱冷卻,使用壽命長,完全可以用來做傳感器材料,保證流量計的穩定性要求;而且熱敏電阻的體積可以做到很小,減小插入式熱式氣體質量流量計對流體流動狀態的影響,保證流量測量值的真實有效。1.始動比較低,量程比較寬 為滿足社會發展,超聲波流量計的計量范圍也越來越大,流速在0.05m/s~30m/s的范圍內的流體都可以被精準測量,量程比達到1:700左右,可測范圍也比較廣,可滿足氣體、液體傳輸過程中對安全的需求,并且靈敏度也比較高,可測量很小的流量,保證計量不間斷,可良好地滿足峰谷用量差異大的場合。2.自帶旋轉整流器 超聲波流量計中自帶旋轉整流器,因此,對超聲流量計安裝位置前后管道的要求比較低,解決了傳統流量計不確定流場打亂的問題,可形成自己所需的流場,旋轉整流器的使用,可促使前直管段從原先的20D縮短到5D之內,從而降低安裝管段的長度,降低對空間的要求,影響精度可控制在1%以內。3.抗污染性能強 超聲波流量計通常都應用在測量環境比較惡劣的場所,如果抗污染能力不足,必然會增加維修成本。隨著科學技術的發展,超聲流量計愈發先進可靠,無可動部件。而且具有很強的穿透性和自動清洗功能,即便長時間運行,粉塵、雜物、水汽等因素也不會影響測量的精度,維護量和維護成本都比較低。4.可實現智慧化管理 在超聲波流量計內部可設置基于NB-IoT技術遠傳模塊,利用局域網就可以實現測量數據的遠程傳輸,為中心控制端提供現場診斷資訊,進行故障預處理和異常報警,提醒現場運維人員及時處理,進行實時監控,實現“少人值班或者無人值班”的智慧化管理。
您如果需要德國VSEEF0.04流量計定制的產品,請點擊右側的聯系方式聯系我們,期待您的來電
