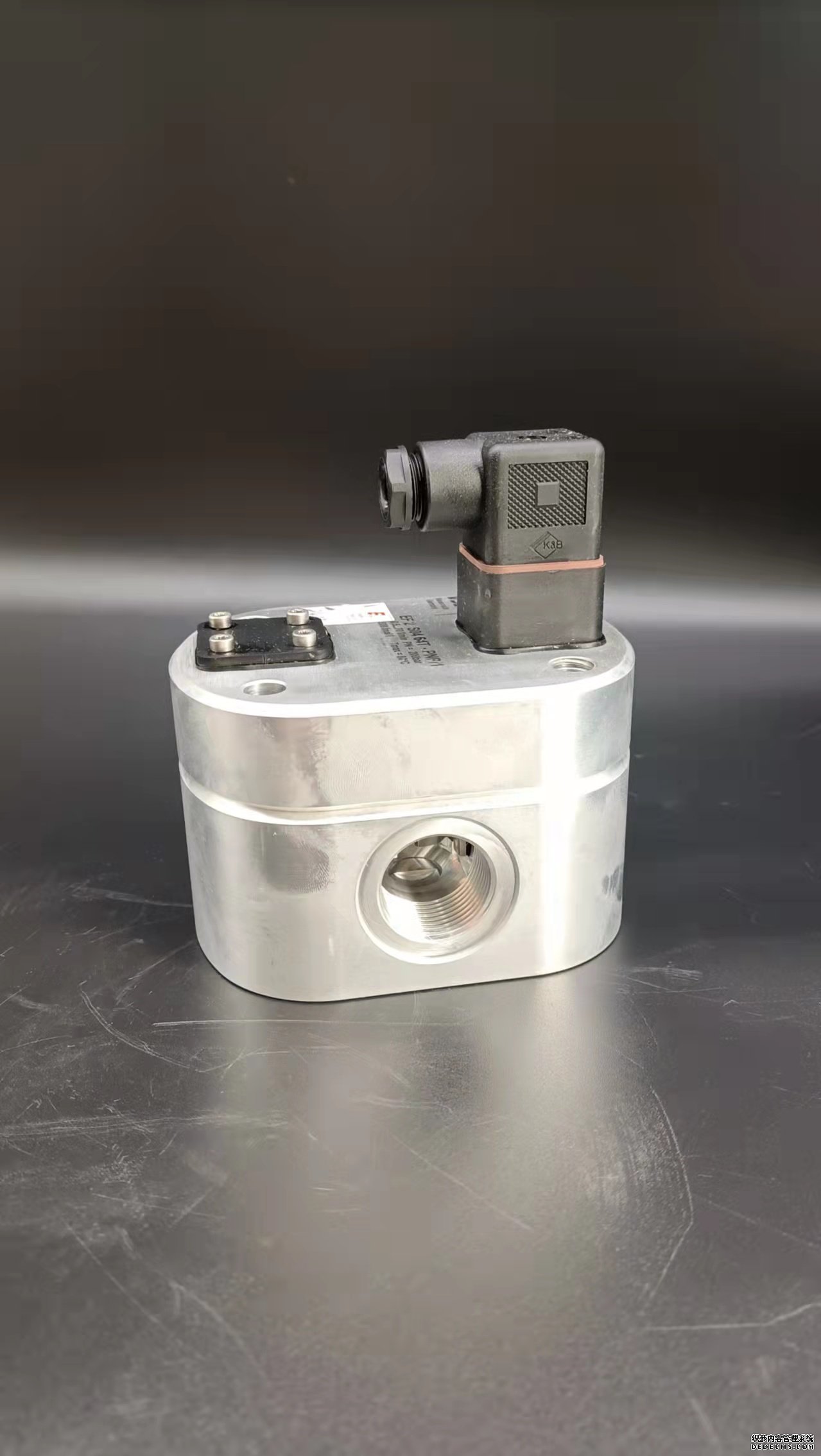

德國VSEAHM01流量計原裝同時我們還經營：金屬管浮子流量計與恒流閥組成的吹掃設備原理，如圖1所示，以恒定人口壓力為例: 彈性膜片受到向上的作用力為: P2A+P1a(1) 彈性膜片受到向下的作用力為: P3A+P2a+F(2) 在壓力平衡狀態時，即式(1)=式(2)時: P2A+P1a=P3A+P2a+F(3) 作為壓力調節器膜片的壓差P2-P3,我們可以得到: P2-P3=F/A-(a/A)(P1-P2)(4) 由于a<A,所以(a/A)(P1-P2)可以忽略不計,由于F和A都時恒定值，所以: C(恒定值)=P2-P3 當金屬管浮子流量計測量介質是不可壓縮的液體時，RE壓力調節器可以適用于出口壓力變化。對于式(4)，由于P是恒 定的，P3是變化的，因此，P3變為:P3+△P,P2變為: P2+△P,所以: C(恒定值)=P2-P3在電磁流量計安裝過程中,確保： 流動方向與傳感器上的流動箭頭方向一致(如果存在)?！ ∷蟹ㄌm螺栓都已緊固到最大扭矩值?！ x表安裝不存在機械應力(扭轉,彎曲),法蘭型/夾持型的配對法蘭保持軸對稱與平行條件,且使用適當的墊圈?！ |圈未伸入流動區,否則可能導致漩渦, 從而影響儀表的精度?！ 」苈凡粫趦x表上產生任何力或力矩?！ ★@示面向用戶?！ ‰娎|接頭中的保護塞只能在接線時拆除?！ ∵h程安裝的轉換器一定要安裝在基本無振動的位置?！ ∞D換器不可直接暴露在陽光中(配有一個遮陽裝置) 。推薦的安裝條件 電磁流量計管道必須始終充滿介質?！ ‰姌O軸最好水平安裝,反之,則與水平方向夾角不超過45°(圖1) 管路稍微傾斜,以便排氣,參見圖2?！ 〈嬖谀p時應垂直安裝,流向向上,最大3m/s(圖3) 閥門和關閉裝置應安裝在下游?！ τ谧杂闪鬟M流出管道,應提供合適的反轉管,確保管路始終充滿介質(圖4) 對于自由流出管道,不要在最高點或者向下的管路上安裝儀表(傳感器管道可能會排空或者處出現氣泡),(圖5)針對傳統電磁流量計用信號電纜的易受電磁干擾和內部產生較大噪音的性能缺陷，首先根據電磁流量計用信號電纜的特點及其運行環境要求設計了多種結構方案,而后綜合考慮電纜抗電磁干擾水平、內部噪音水平、工藝的實現難度和制造成本等因素對相關設計方案進行反復篩選，最終確定了新型低噪音電磁流量計用信號電纜的結構?！ ≡撔滦碗娎|的結構如圖1所示。導體為單股退火鍍錫軟銅線,以提高導體的導電性和防腐蝕性。在導體外繞包一層薄F4(聚四氟Z烯)半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音。絕緣采用材料較為純凈.介電常數較小具有一定彈性的聚丙烯絕緣級材料,并采用擠壓式擠出,減小絕緣層與導體的向隙。采用對絞組作為信號傳輸線,由于在兩根傳輸線上感應的電壓接近相等,減小了電壓差值，提高了信號傳輸穩定性;對絞組由兩種不同顏色絕緣線芯組成,相鄰線對對絞節距應不大于100mrmn。對絞分屏蔽紀(即對對絞組進行分屏蔽,每對對絞組外繞包兩層聚酯帶和--層厚0.04mm鋁塑復合帶繞包,內置-根7X0.26mm鍍錫銅絞線作引流線)有利于對不同對絞組之間信號中音的抑制和隔離。對絞分屏敞組同心式絞合成纜，在對絞分廉蔽組間]填充非吸濕性材料,以保證纜芯圓整。在成纜纜芯外繞包兩層聚酯帶,再采用鋁塑復合帶繞包,內置鍍錫銅線作引流線,以提高電纜電磁屏蔽能力?？偲脸▽油鈹D包隔離層(隔離護套).隔離層采用絕緣級低密度聚乙烯材料。隔離層外采用鎧裝層，鎧裝材料為高導磁合金鋼帶.其為強磁材料,叮將外來的磁通大部分限制在鎧裝層的外表面上(僅布少部分能進.人被屏蔽的空間);鎧裝時對高導磁合金鋼帶采用縱包焊接,確保其形成.連續圓杜管;鎧裝層可提高電纜抗電您T擾水平以及對電纜進行加強，減少電纜振動引起的電動勢。外護奈采用監色軟PVC(聚氯乙烯)護層級電纜材料擠包,實現電纜防護?！ ≡撔滦偷驮胍綦姶帕髁坑嬘眯盘栯娎|通過開發新的結構和選用新的材料具有了高抗電磁干擾能力和優異的低噪音性能,可實現信號的高分辨率、高精度和穩定傳輸:a.通過采用絕緣線芯對絞、對絞鋁箔分屏蔽、引流線設置、鋁箔總屏蔽、全封閉鋼合金鎧裝屏蔽等綜合設計,對內外部電場和磁場形成有效的屏蔽隔離,抑制了內部串音,降低了信號傳輸的波動性,大大提高了電纜的抗電磁干擾水平,提高了電纜傳輸信號的準確性和可靠性。在實際工程安裝中,電纜也不必穿金屬管敷設，可降低工程成本。b.采用鍍錫導體以及導體外設置F4半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音,同時電纜整體設計結構緊湊,尤其是鋼合金鎧裝層的設計,使得電纜內部相對滑動少,一定程度上也減少了電纜內部摩擦起電噪音的產生,這樣可以將原始噪音降低2~3個數量級,極大地提高了傳輸信號的分辨率和精度,減小了電磁流量計的計量誤差,大大提高了電磁流量計的計量準確性、精確性和可靠性,完全可滿足微量精確計量場合的使用要求。智能電磁流量計測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。只有當滿管時才能獲得準確的測量，避免以下安裝位置：1.管道高點安裝（易聚集氣泡）2.直接安裝在一根向下的管線的敞開出口前。3.智能電磁流量計注意不要在泵的入口側安裝流量管,以避免抽壓而造成的對流量管襯里的破壞.當使用往復、橫膈膜或柱塞泵時需要在安裝脈沖節氣閥.4.當向下管道長度超過5m時，在傳感器后安裝一個虹吸管或一個放氣閥。以避免低壓而可能造成的對測量管襯里的破壞。保證滿管，減少含氣量?！ “惭b方位通常分為垂直安裝和水平安裝： 安裝方位：適宜的方位可幫助避免氣體的累積和測量管內的殘渣存積?！ 〈怪卑惭b；這種方位對易自排空管道系統很理想，并可不加空管檢測電極?！ ∷桨惭b：測量電極平面必須水平，這樣可以防止由于夾帶的氣泡而產生的電極短時間絕緣。注意：空管檢測功能僅當測量裝置為水平安裝及變送器外殼向上時能正確工作。如果振動非常劇烈，應將傳感器和變送器分開安裝?！ 』?，支撐：如果公稱直徑為DN≥350，在能忍受足夠負載的基座上安裝變送器。注意不允許利用外框承住傳感器的重量。這會使外框變形并破壞內部勵磁線圈。如果可能，安裝傳感器避免例如閥門，三通，彎頭等組件?！ ”ＷC以下所需的進口和出口直管段以確保測量精度：入口長度>10×DN出口長度>5×DN傳感器及變送器接地傳感器處于管道中心位置 智能電磁流量計接地：傳感器及介質必須有相同的電勢用來保證測量精度及避免電極地腐蝕破壞。等電勢通過在傳感器內裝地參考電極保證。如果介質在無襯里并接地地金屬管中流動，它可通過連接到變送器外殼而滿足接地要求。對于分離型地接地同上一樣。
德國VSEAHM01流量計原裝電磁流量計電極對測量介質的耐腐是選擇材料首先考慮的因素，其次考慮是否會產生鈍化等表面效應和所形成的噪聲。1.選擇耐腐蝕材料電磁流量計電極的耐腐蝕性要求很高.常用金屬材料有含鉬耐酸鋼Icr18Ni12Mo2Ti.哈氏合金.耐蝕鎳基合金、B、C、鈦、鉭、鉑銥合金,幾乎可覆蓋全部化學液。此外還有適用于漿液等的低噪聲電極,它們是導電橡膠電極、導電氟塑料電極和多孔性陶瓷電極或包覆這些材料的金屬電極。在原則上電極材料的選擇應從使用者借鑒該介質在其他設備的應用實際和以往的經驗來確定。有時后要做必要的實驗,如現場取液體樣品在實驗室做待用材料的腐蝕性試驗。最好的實驗是現場掛片,這是最接近實際應用條件的腐蝕性試驗,可以得出比較可靠能否適用的結論。2.避免電極表面效應電極的耐腐蝕性是選擇材料的重要因素,但有時候電極材料對被測介質有很好的耐腐蝕性,卻不一定就是適用的材料,還要避免產生電極表面效應?！ ‰姌O表面效應分為表面化學反應、電化學和極化現象以及電極的觸媒作用三個方面?！ 』瘜W反應效應如電極表面與被測介質接觸后,形成鈍化膜或氧化層.他們對耐腐蝕性能可能起到積極保護作用,但也有可能增加表面接觸電阻。例如鉭與水接觸就會被氧化生成絕緣層?！ τ诒苊饣驕p輕電極表面效應的介質—電極材料匹配,還沒有像腐蝕性那樣有充足的資料可查,只有一些有限經驗尚待在實踐中積累?！ ‰姶帕髁坑嫿拥丨h連接在塑料管道或襯絕緣襯里金屬管道的流量傳感器兩端,他們的耐腐蝕要求比電極低,充分有一定腐蝕定期更換。通常選用耐酸鋼或哈氏合金。因體積大從經濟上考慮較少采用鉭鉑等貴重金屬。如金屬工藝管道直接與流體接觸就不需要接地環。容積式流量計主要用來測量不含固體雜質的高粘度液體，例如油類、冷凝液、樹脂和液態食品等粘稠流體的流璧，而且測量準確，精度可達士0.2%，而其他流量計很難測量高粘度介質的流量。橢圓齒輪流量計是最常用的一種容積式流量計.如圖3-13所示。1.工作原理 橢圓齒輪流量計的測量部分是由兩個互相嚙合的橢圓形齒輪A和B以及軸、殼體等組成。橢圓齒輪與殼體之間形成測量室。如圖3-14所示?！ ‘敱粶y流體流經橢圓齒輪流量計時，由于要克服儀表阻力必然引起壓力損失，從而在其人口和出口之間產生壓力差 . 在此壓力差的作用下，產生作用力矩使橢圓齒輪連續轉動 . 由于 P1>P2，P1、P2共同作用產生的合力矩使A輪順時針轉動. 而B輪上的合力矩為零，此時A輪帶動 B 輪順時針轉動.A為主動輪.B為從動輪. 在圖3-14(b) 所示中間位置時，A輪和B輪都為主動輪.在圖3-14(c)所示位置時，A輪上的合力矩為零，而B輪上的合力矩最大.B 輪逆時針轉動，此時B為主動輪 .A 為從動輪。如此循環往復，將被測介質以橢圓齒輪與殼體之間的月牙形容積為單位，依次由進口排至出口。橢圓齒輪流量計旋轉一周排出的被測介質體積量是月牙形容積的 4 倍。橢圓齒輪流量計的體積流量Q為:Q=4nv2(3-7)式中:n為橢圓齒輪的旋轉速度;V2為橢圓齒輪與殼體間形成的月牙形測量室的容積。2.使用特點 橢圓齒輪流量計適用于潔凈的高粘液體的流量測量，其測量精度高，壓力損失小，安裝使用方便，可以不需要直管段。但被測介質中不能含有固體顆粒，更不能夾雜機械物，否則會引起齒輪磨損甚至損壞。所以為了保護流量計，必須加裝過濾器?！ E圓齒輪流盤計在啟用或停運時，應緩慢開、關閥門，否則易損壞齒輪，另外，流量計的溫度變化不能太劇烈，否則會使齒輪卡死。根據流量計設計要實現的功能，智能金屬管浮子流量計的硬件系統實現方案如圖2.1所示：本系統主要分為三部分：信號采集模塊、信號處理模塊以及輸出和顯示模塊，下面將對這三個模塊進行簡要介紹。(1)信號采集模塊：此模塊用來實現信號采集功能，系統中核心要采集的是流量信號，除此之外，還需要采集溫度和壓力信號。這是因為當被測流體為蒸汽時，其密度隨溫度和壓力的變化而變化。為了準確計算出流體的流量，必須要考慮溫度和壓力變化對流體密度的影響。因此，設計中要實現流量、溫度以及壓力三種信號的采集。(2)信號處理模塊：信號處理模塊的基本功能是實現信號的放大、濾波以及A/D轉換。此外，系統中采用微控制器MSP430F149對采集信號進行計算、補償，線性化等智能化處理。(3)輸出及顯示模塊：設計中使用E2PR0M保存累積流量值以及儀表參數值，并將流量信號轉換為4?20mA工業標準電流信號輸出。同時，使用LCD實時顯示瞬時流量和累積流量，最后將金屬管浮子流量計測量結果通過CAN總線傳送給上位機顯示。電磁流量計的特點 電磁流量計的原理決定了其具備如下特點:1.傳感器內既沒有葉輪，也沒有旋渦發生體和探頭，因而也就從根本.上避免了回收水中的雜物、泥沙等對葉輪的纏、卡及對旋渦發生體和探頭的包圍等因素造成的計量不準或計量停止的現象。2.測量不受被測液體的密度、粘度、溫度、壓力和導電率變化的影響,.所以特別適用于尾礦回收水這種泥沙濃度隨回收水t多少而變化的液體的測量。3.傳感器電極結構多樣化，可根據不同的應用條件選擇叮拆卸式、固定式和刮刀式電極，特別是刮刀式電極，可在不停被測介質的情況下對電極進行清理，應用起來非常方便.4.安裝方便，可水平、垂直或傾斜任意角度安裝，對下游直管段要求較低，且襯里和電極有多種材料可供選擇，所以有耐腐蝕和耐磨等特點。5.儀表采用了:態方波勵磁技術，先進的小信號處理技術和軟件技術，抗干擾性能強，精度穩定可靠。6.儀表不能測址氣體、油品、有機溶劑等不導電介質。電磁流量計應用與效果我們在安裝使用過程中,除了滿足常規的要求外,著重強調了如下幾點:1.選擇的安裝地點保證了電磁流量計在計量時傳感器內時刻注滿介質，且上游有5D,下游有2D以上的直管段,有足夠的安裝檢修空間;2.安裝流量計時做了面積約2m²的接地網,.接地網離地面要有足夠的深度，并在掩埋接地網時撒了部分工業用NaCI以確保傳感器接地電阻小于102;3.由于安裝地點離電機和配電盤較近,為防止電磁干擾,我們把整個一體式流量計用鐵箱全部罩住進行了屏蔽，并將屏蔽鐵箱單獨可靠接地(抄讀數字時打開鐵箱讀數);4.在使用過程中,每半年清理一次傳感器電極,以防止上面的污垢影響信號的輸出。德國VSEAHM01流量計原裝計量管路流量量程變化是實際使用中經常遇到的情況, 特別是直接對沒有儲氣設備用戶供氣的計量更是如此。我國天然氣、煤氣的大部分消耗是供給城市作民用燃氣的,一般日負荷的變化都比較大,流量的量程變化也就較大。常用孔板流量計的量程比一般為3:1,對于大量程比的場合,一般采用以下三種方法解決。(1)將大流量分段多路并聯組合進行測量.在流量量程變化較大的場合,往往采用不同管徑的計算管道并聯組合,通過計量管路的組合切換來適應流量的變化;這是目前較為常用的方法。(2)更換孔板片改變值進行測量.在不改變標準孔板節流裝置和差壓計的情況下,通過更換不同開孔直徑的孔板,改變孔徑比的方法來實現流量測量。適用于較長時間的季節性流量較大幅度改變或供氣量的突然變化致使差壓計超出規定使用范圍的情況。(3)用一臺孔板流量計并聯不同量程差壓計進行測量.采用同一臺孔板流量計的一次裝置,并聯兩臺或兩臺以上不同量程的差壓計進行切換測量。為保證超聲波流量計流量測量精度，選擇測量點時要求選擇流體流場均勻的部分，一般應遵循下列原則：1、被測管道內流體必須是滿管。2、選擇被測管道的材質應均勻質密，易于超聲波傳播，如垂直管段（流體由下向上）或水平管段（整個管路中最低處為好）。3、安裝距離應選擇上游大于10倍直管徑，下游大于5倍直管徑（注：不同儀器要求的距離會有所不同，具體距離以使用的儀器說明書為準）以內無任何閥門、彎頭、變徑等均勻的直管段，測量點應充分遠離閥門、泵、高壓電、變頻器等干擾源。4、充分考慮管內結垢狀況，盡量選擇無結垢的管段進行測量。外夾式流量計傳感器安裝要點 時差式超聲波傳感器安裝方式有三種，分別是V法、Z法和W法，如圖3所示?！ y量時采用何種安裝方式，儀器說明書均有規定，但在邊界范圍一般比較模糊。如TFX1020P時差式超聲波流量計：V型安裝法適用測量管徑25～400 ㎜，Z型安裝法適用測量管徑100～2540㎜，W型安裝法適用測量管徑65㎜以下小管。V型與Z型、V型與W型在適用測量管徑均有部分重疊，如遇此情況 則按下列原則選擇最佳安裝方式：V型安裝一般情況下是標準安裝方式，使用方便，測量準確。當被測管道很粗或由于被測流體濁度高、管道內壁有襯里或結垢太 厚，造成V型安裝信號弱，儀表不能正常工作時，選用Z型安裝。原因是使用Z型安裝時，超聲波在管道中直接傳輸，沒有折射，信號衰耗小。W型安裝適于小管， 通過延長超聲波傳輸距離的辦法來提高小管測量精度，如圖3（c），使用W型安裝時，超聲波束在管內折射三次，穿過流體四次。 流量傳感器安裝方式有兩種，分別是對稱安裝和同側安裝。對稱安裝適用于中小管徑（通常小于600㎜）管道和含懸浮顆?；驓馀葺^少的液體；同側安裝適用于各種管徑的管道和含懸浮顆?；驓馀葺^多的液體。外夾式超聲波流量計傳感器安裝要求1、剝凈測量點處附近保溫層和保護層，使用角磨砂輪機、銼、砂紙等工具將管道打磨至光亮平滑無蝕坑。要求：漆銹層磨凈，凸出物修平，避免局部凹 陷，光澤均勻，手感光滑圓潤。需要特別注意，打磨點要求與原管道有同樣的弧度，切忌將安裝點打磨成平面，用酒精或汽油等將此范圍擦凈，以利于傳感器粘接。2、在水平管段上，兩個傳感器必須安裝在管道軸面的水平方向上，并且在軸線水平位置±45°的范圍內安裝，以防止管內上部流體不滿、有氣泡或下部有沉淀等現象影響正常測量，如圖5所示。3、傳感器安裝處和管壁反射處必須避開接口和焊縫，如圖6所示。4、傳感器工作面與管壁之間保持有足夠的耦合劑，不能有空氣和固體顆粒，以保證耦合良好。1.只要滿足流量計的使用條件(包括.流體的流動特性.介質特性.操作過程及流量范圍)與檢定時相一致，便會得到與流量計檢定精度等量的使用精度。這就要求流量計的使用與檢定的流體的流動特性(流量計進口的速度分布)相同;流體的物理性質(密度等)也相同;檢定過程相同，并且在流量計的檢定流量范圍內使用儀表常數，那么在對介質密度壓力修正后。其使用精度便等同于其檢定精度。2.若流量計的使用與檢定條件滿足上述相同性原則，并且流量計在檢定流量范圍內定點使用時(使用其檢定流量下的儀表系數的平均值).則流量計的使用精度將會大大優于其檢定精度。3.若流量計在檢定該范圍內實際使用時，可用特性方程。即依據檢定中得到的各個流量下的平均儀表系數與流量Q的對應關系,借助最小二乘法原理，直線擬合得到K1=aq+b,用擬合后的K1代替儀表常數k,也可提高流量計的使用精度。 很多天然氣用氣小戶,其用氣特點為:瞬時流量較小或流量波動幅度較大.旋進漩渦流量計可作為用氣小戶交接計量的首選。下面是直接影響旋進漩渦流量計準確度的常見因素:(1)旋進漩渦流量計是通過測量漩渦頻率來計量流量的，流量計前有節流件。節流件會對氣流產生擾動，比如流量計前安裝調壓閥致使計量值波動較大，將調節閥裝到流量計后面后,流量就平穩很多。(2)用旋進旋渦流量計計量氣井氣或油井伴生氣這些未經處理的天然氣時，由于氣中帶液較多，對傳感器的沖擊腐蝕作用較強,容易造成損壞或磨損.另操作不當還會造成部件損壞,比如開關閥門過猛，,打壞旋渦發生體等。(3)應安裝適合流量范圍的流量計以滿足上限流量和下限流量的使用。對有條件的用戶可裝大.小口徑兩臺流量計,隨供氣大小倒換使用。(4)計量不準.難以發現。由于旋進漩渦流量計不像孔板流量計那樣，各個測量部件都可以通過檢查判斷故障，旋進漩渦流量計在一體化設計、維護量低的優勢下同時存在故障難以判斷的弊端。在不知道用戶具體用氣量.流量計上壓力、溫度顯示正確的情況下，很難判斷流量計上所顯示氣量的準確性,只能到檢定部門用標準裝置進行檢測判斷。有廠曾出現流量計已經不準而未及時發現的情況，這種情況很容易產生計量糾紛。
您如果需要德國VSEAHM01流量計原裝的產品，請點擊右側的聯系方式聯系我們，期待您的來電
