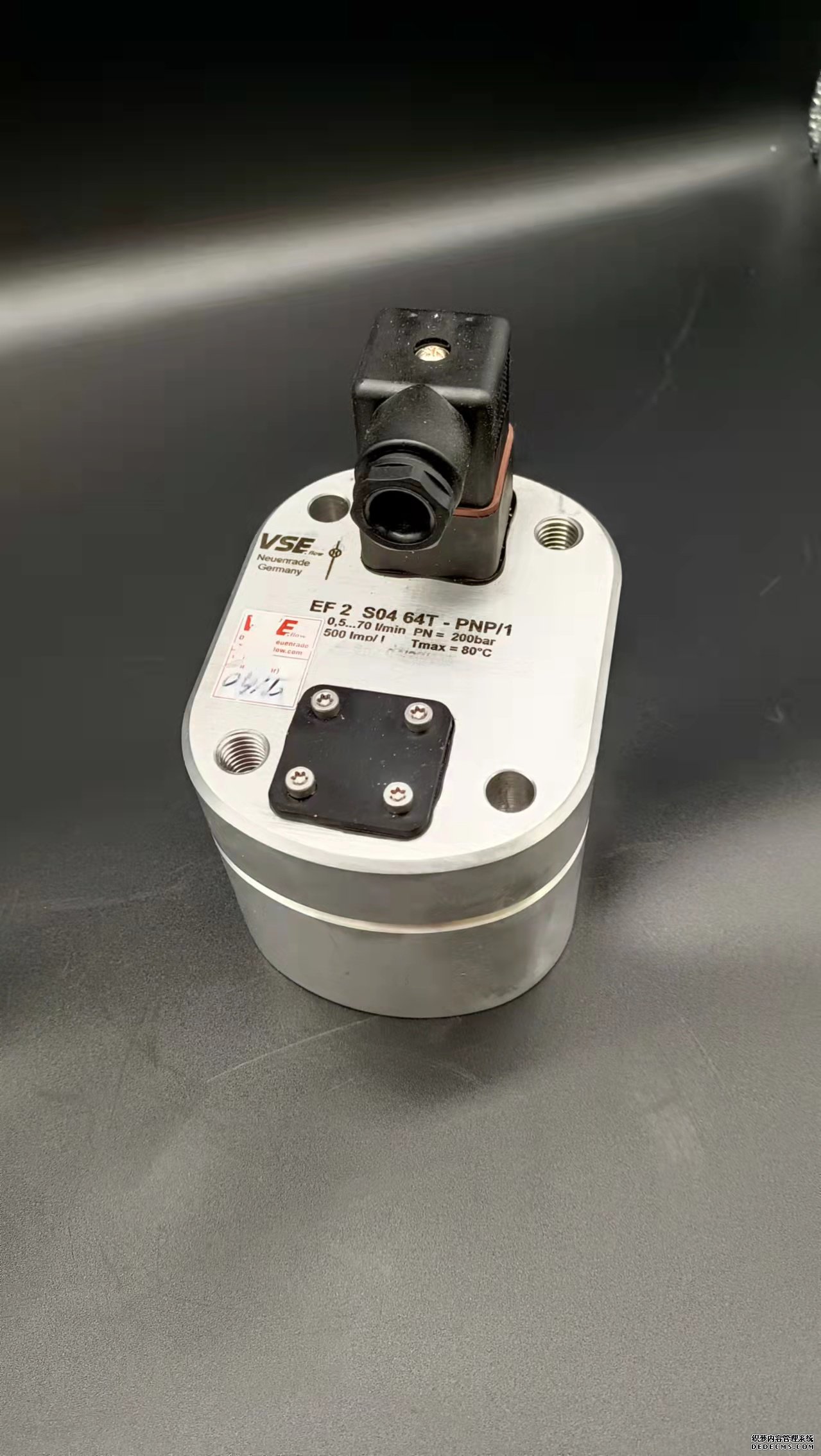

德國VSEAP1流量計銷售同時我們還經營: 考慮到容積式流量測量裝置結構較復雜,安裝維護和校準不方便,有必要在滿足精度和抗震.性能要求的前提下,采用安裝和維護方便的其他形式流量測量儀表。熱式氣體質量流量計已在氣體流量測量領域獲得了成功的應用,具有無可動部件、壓損小及量程比寬等特點,例如在核電廠的通風系統中,已成功地替代皮托管成為重要的測量方式。但在液位流量測量領域,熱式質量流量計的應用仍具有局限性。 由式(2)可知,熱絲的熱散失率與流體的熱導率、比熱容、流速和密度有關。相對于通風系統中的空氣來說,水是-種具有較大比熱容、較大密度和熱導率的介質。在相同的流速下,水帶走的熱量遠大于空氣,對于以恒定功率加熱熱端鉑電阻的恒功率型熱式質量流量計,為了適應水流量的測量,加熱電路會采用比較高的加熱功率為熱端鉑電阻進行加熱;對于恒溫差型的熱式質量流量計,為了維持兩個鉑電阻之間恒定的溫差,加熱電路同樣會處于比較高的加熱功率狀態下,且加熱功率將隨水流量的增大而增大。因而,無論是恒功率型還是恒溫差型,加熱功率的提高會對流量計的安全性和壽命有很大的影響,也使其應用環境造成一定的局限性。而恒比率式流量計由于通過調節施加在熱端熱電阻上的加熱電流,使熱端熱電阻的阻值與冷端熱電阻的阻值成一恒定比率,因而同恒溫差式流量計相比,在測量相同流速流體的情況下,恒比率式流量計熱端鉑電阻的加熱電流要小于恒溫差式,因而其加熱功率不會過高而產生儀表安全性和使用壽命方面的不利影響。對于主泵第三級密封泄漏流這種微小流量的測量,相對于恒功率式和恒溫差式,恒比率式熱式質量流量計具有更好的應用價值,然而對于較大液體流量的測量則并不適用。恒比率式流量計的熱端鉑電阻加熱電流Ih與介質質量流量m的關系為: 式中Ap-一流體流經管道的截面積; As一傳感器參與熱交換部分的表面積; C1、C2一通過校準確定的常數; d一熱電阻傳感器直徑; k一流體熱導率; Ls一傳感器損耗能量的因數; n一校準過程中通過回歸確定的指數; Pr一流體的普朗特數; Rc一冷端鉑電阻阻值; Rco一冷端鉑電阻在0℃時的阻值; RH一熱端鉑電阻阻值; RH0一熱端鉑電阻在0C時的阻值;, r一恒比率參數(自加熱系數),r= a一鉑電阻的參數。 1.基本性能 熱式質量流量計作為一種直接測量質量流量的智能型流量儀表,具有結構簡單、體積小、數字化程度高及安裝方便等優點。熱式質量流量計的.測量精度一般約為±1%,重復性為±0.2%;量程比寬可達100:1,最高可達1000:1;在-40~60℃的環境溫度下可正常工作;可耐受3MPa或更高的管道壓力;允許介質工作溫度-70~400℃;允許被測液體的流速為0~4m/s;支持HART協議。另外,具有壓損小、直管段要求低和允許動態修正的特點,其響應時間較長,未采用特殊設計時可達幾秒。熱式質量流量計具有一體式和分體式兩種.結構,在累積輻照劑量較大區域,可采用分體式流量計進行測量,信號處理部分布置于累積輻照劑量較小區域。 主泵第三級密封泄漏流正常工況下在5L/h左右,達到50L/h時報警,不用于過程控制。在電廠正常運行工況下,測點所在區域的環境溫度約為50℃以下,工作壓力小于0.6MPa,工作溫度小于100℃,要求測量范圍的量程比約為30:1,屬于非1E級測點。因此,就測量要求而言,熱式質量流量計適用于主泵第三級密封泄漏流量的測量。 2.抗震性能 由于主泵第三級密封泄漏流測點位于安全殼內,周圍存在1E級儀表和核級管道,盡管測點本身不需要在設計基準事件工況下執行功能,但不應對其他需要執行功能的設備或儀表造成損害,因而用于該測點的儀表應滿足抗震要求,在SSE地震載荷下,滿足結構完整性的要求,避免放射性物質經儀表破口向環境釋放以及對周圍1E級儀表和核級設備產生潛在危害。 熱式質量流量計結構簡單,除進行抗震試驗外,抗震分析亦可用于分析其抗震性能。在抗震分析中,需要重點對薄弱部位進行應力分析,通常包括傳感器與管道相交的節點處、螺紋連接處及法蘭連接處等位置。 對某一型號熱式氣體質量流量計進行抗震分析,取三向峰值加速度為6g。通過應力分析表明,流量計的第一-階自振頻率大于33Hz,在地震載荷作用下,薄弱部位的計算應力值均小于規定的應力限值,從而認為其在SSE地震載荷下,結構完整性可以得到保證。 3.耐輻照性能 因主泵第三級密封泄漏流測點位于安全殼內,在電廠正常運行工況下,探頭所處的環境具有一定的電離輻射存在。因而,用于該測點的儀表應能經受--定的累積輻照劑量而測量結果仍在要求的測量精度范圍內。目前,對于儀表的耐輻照性能,主要采用試驗法進行驗證。 對某一型號分體式熱式質量流量計探頭進行耐輻照試驗,輻射源采用鈷-60,試驗時間持續40h以上,累積輻照劑量約2x104Gy,輻照后進行功能試驗,流量計的輸出維持在測量精度范圍內,表明該型流量計可以經受若干年的累積輻照劑量而不損壞。 4.安裝 為便于安裝和維護,流量計可采用法蘭-法蘭連接的形式。在一般情況下,為了滿足測量精度,熱式質量流量計對于前后直管段的要求較高,部分型號的流量計要求的直管段長度可達到前15D、后5D以上。但由于流量計允許動態修正,經過標定和修正后,可降低熱式質量流量計的前后直管段要求。對于主泵第三級密封泄漏流的測量,熱式質量流量計可滿足安裝和維護要求。1.上電前,再次檢查流量計供電及信號接線,并確認接線端子,螺絲擰緊,沒有松動現象。2.電磁流量計上電,檢查二次表液晶屏數值顯示是否正常。然后按照第四節進行參數設置。3.參數設置完成后,開始時管道里并沒有污水流過,這時流量計二次表應該顯示空管報警,同時顯示設備位號、量程、瞬時流量為0、量程進度條為空、累積量為0。4.檢查自控系統信號是否與流量計二次表顯示一致。5.檢查管道、閥門及其它裝置是否具備進水條件.如果具備進水條件,通知上游來水。按照3個流量值進行標定:50m³/h、100m³/h、150m³/h。上游來水通過調整外派水泵頻率,并在出水流量計上盡量接近要求流量值,然后等進水穩定確認無氣泡后,開始檢查數值是否準確,如果數值基本符合并在工藝要求誤差允許范圍內,則標定完成.如果誤差較大,則需要查明原因:●管道是否有泄露●流量計一次表安裝是否有問題●流量計接地是否良好●周圍是否有干擾源●一次表與二次表接線是否緊固●信號線屏蔽是否接地●確認一次表與二次表是否配套●重新確認參數設置,并進行微調,比如小信號切除等6.設置完成后,根據裝置實際情況,將流量計投入使用。在投入使用前將調試過程中產生的累積量清零,確保自控系統累積量與現場二次表頭顯示一致,方便后期核對數據。電磁流量計的特點 電磁流量計的原理決定了其具備如下特點:1.傳感器內既沒有葉輪,也沒有旋渦發生體和探頭,因而也就從根本.上避免了回收水中的雜物、泥沙等對葉輪的纏、卡及對旋渦發生體和探頭的包圍等因素造成的計量不準或計量停止的現象。2.測量不受被測液體的密度、粘度、溫度、壓力和導電率變化的影響,.所以特別適用于尾礦回收水這種泥沙濃度隨回收水t多少而變化的液體的測量。3.傳感器電極結構多樣化,可根據不同的應用條件選擇叮拆卸式、固定式和刮刀式電極,特別是刮刀式電極,可在不停被測介質的情況下對電極進行清理,應用起來非常方便.4.安裝方便,可水平、垂直或傾斜任意角度安裝,對下游直管段要求較低,且襯里和電極有多種材料可供選擇,所以有耐腐蝕和耐磨等特點。5.儀表采用了:態方波勵磁技術,先進的小信號處理技術和軟件技術,抗干擾性能強,精度穩定可靠。6.儀表不能測址氣體、油品、有機溶劑等不導電介質。電磁流量計應用與效果我們在安裝使用過程中,除了滿足常規的要求外,著重強調了如下幾點:1.選擇的安裝地點保證了電磁流量計在計量時傳感器內時刻注滿介質,且上游有5D,下游有2D以上的直管段,有足夠的安裝檢修空間;2.安裝流量計時做了面積約2m²的接地網,.接地網離地面要有足夠的深度,并在掩埋接地網時撒了部分工業用NaCI以確保傳感器接地電阻小于102;3.由于安裝地點離電機和配電盤較近,為防止電磁干擾,我們把整個一體式流量計用鐵箱全部罩住進行了屏蔽,并將屏蔽鐵箱單獨可靠接地(抄讀數字時打開鐵箱讀數);4.在使用過程中,每半年清理一次傳感器電極,以防止上面的污垢影響信號的輸出。1.正確選擇外夾式超聲流量計測量點和進行準確的管道參數測量發射器安裝位置的選擇遵循以下原則:選擇充滿流體的管段,如流體上流的垂直管段或完全水平的管段;測量點位置應遠離彎管段、通、節流閥、阻尼孔、縮徑管段或其它會引起紊流的管段,至少有10D管徑的上游直管段和5D的下游直管段。對在泵、控制閥或套管彎曲段后的測量點,為保證更佳精度,其上游直管段長度會要求長達30D任何地方的測量點,一般只需5D的下游直管段。在水平管段上,發射器一般安裝在管側面的正側線上(以避免管道底部沉淀物或管道部的氣泡、氣穴引起信號丟失)。注意保證管表溫度不超出發射器的額定工作溫度。zui好選擇內部沒有腐蝕或銹斑的管段,減少測量的困難和不準確性。如不能完全按以上選點要求進行,仍有可能獲得流量測量信號,但信號較弱,精度會降低。(注:D為被檢流量計標稱口徑。)2.超聲波探頭的安裝 選擇合適的發射器安裝測量點后,對超聲流量計進行設置,根據管徑的大小,選擇合適的安裝方法。當被檢流量計標稱口徑≤200m時采用V法測量,標稱口徑>200m時采用Z法安裝。將發射器安裝選定的位置清潔干浄并去掉上面的銹斑剝皮和油漆,注意在水平測量管道發射器須安裝在3點和9點位置。因為管道內上部位置往往聚有氣泡或氣穴,低部又集有沉淀物,從而引起信號丟失。將耦合劑沿縱長方向涂在每個發射器發射面的中央位置上。注意安裝發射器時要將耦合劑進行擠壓保證發射器和管表之間無氣泡存在。用不銹鋼帶或尼龍帶將發射器緊固在管表測量位置注意讓發射器中線與管側接觸中線保持水平。超聲流量計測量探頭安裝時,應根據管道水流方向以及兩個探頭上的流向標志正確安放上游發射器和下游發射器。3.其他干擾的排除 在周期性比對測試中,每次測量點應固定的永久性測量點。在比對測試完成后,在超聲波探頭的四周管壁涂刷防腐漆,取下超聲波探頭后在安裝位置抹上黃油,并貼上一塊塑料布,用以保護測量點。下次測量時,取下塑料布,擦掉黃油,用手錘擊打測量點,將管道內壁新近結垢震掉,按防腐漆所留下的標記裝上換能器即可測量,方便準確。若聲波信號接受很弱或時有時無,則可能是管道內壁結垢太厚,或者是管內含有大量氣體,使聲波經常被阻斷所致??上扔檬皱N擊打測量點,如果接受的信號強度不斷上升,說明是管壁結垢引起。如擊打無效,則多為管內含有大量氣體所致,排除氣體即可。此外。還可以改變便攜式超聲波流量計探頭安裝位置或方式,探測現場管段流動狀況。例如,沿著管圓周移動兩換能器,核對所測不同位置的線平均流速,zui大流速處可能就是zui接近實際的平均流速位置,因為在最不對稱位置的流速畸變所形成的平均流速讀數最小。比較探頭按Z法和V法安裝所測得的流速,如兩者相差很大,表明存在嚴重橫向流動,也就是有旋轉流的跡象,應引起注意,采取措施??傊?用便攜式超聲波流量計對在線電磁流量計進行比對測試,只要準確操作,盡量減少隨機誤差和附加誤差,基本上可以對外夾式超聲流量計現場測量的穩定性和重復性作一個大致的定性評估。對于確實測量不穩定、精確度和穩定性偏差較大的長期現場應用的電磁流量計可以及時檢測出來,從而采取更精確和更有針對性的方法和措施,滿足現場計量和測試的需要。電磁流量計是一種測量導電介質體積流量的感應儀表,在進行現場監測顯示的同時,可輸出標準的電流信號,供記錄、調節、控制使用,實現檢測自動控制,并可實現信號的遠距離傳送。電磁流量計具有精度高、靈敏度高、穩定性好等優點,在供水企業中有著廣泛的應用前景,特別是在大口徑、安裝環境好的工廠、居民區等場所,雖然智能電磁流量計的使用已經非常成熟。但是,仍有一些問題需要注意。一、信號傳輸問題: 一體式智能電磁流量計在區域管網中運行時,可以為城市供水調度提供一定的決策信息。因此,用戶對電磁流量信號的實時性和連續性提出了更高的要求。如果智能電磁流量計能完成儀器本身信號的自動轉換和無線傳輸,減少數據采集的兼容或相互轉換等困擾,那將為企業的使用提供便利,也將為儀表的推廣應用增加更大的優勢。二、電源問題: 目前電磁流量計不自帶電源,造成了室外安裝不方便,一旦斷電,將造成用作結算水表的流量計數據缺失,這樣對其斷電時段缺失水量的計量與推算也就提出了新的問題。若電磁流量計能自帶電源,就能從根本上解決這一問題,也將促進其在結算水表中的推廣應用。三、防雷問題: 一體式智能電磁流量計在雷雨天氣覆蓋較廣的地區防雷是個重要的工作。在嚴格做好接地、電源保護后,在空曠地區安裝的電磁流量計被雷擊的概率還是很高。所以簡單有效的辦法是提高流量計自身的防雷性能,如不能根本性解決,則應對其內部電路進行分離保護,這樣即使雷擊損壞,也能降低更換成本。德國VSEAP1流量計銷售流量計檢定時對檢定用流體的要求1.檢定用流體應為單相氣體或液體,充滿試驗管道,其流動應無漩渦。2.檢定用流體應是清潔的,無可見顆粒、纖維等物質當檢定用流體為液體時的要求:(1)其介質在管道內和流量計內任一點上的壓力應高于其飽和蒸氣壓。對于容易氣化的介質,在流量計下游應有一定的背壓。推薦背壓為最高檢定溫度下檢定用液體飽和蒸氣壓力的1.25倍(2)液體中不能夾雜氣體,在每次檢定過程中,液體溫度變化應不超過±0.5℃。(3)液體的黏度應盡量與流量計實際測量液體的黏度相一致。如有差異,對流量計的影響一般應不超過流量計最大允許誤差的1/3(4)當檢定液體的黏度不能滿足被檢流量計的要求時,可按其黏度修正公式進行黏度修正(5)由于電磁流量計只能測量導電液體。其檢定用液體的電導率應在5mS/m(50uS/cm)至500mS/m(5000uS/cm))的范圍內,或根據流量計制造廠給出的技術指標確定。當檢定用流體為氣體時的要求:(1)其介質與實際使用介質的密度、黏度等物理參數相接近(2)氣體中應無游離水或油等雜質存在,粉塵等固體物的粒徑應小于5um。(3)每一次檢定過程中,介質的溫度變化應不超過±0.5℃~±1℃。其壓力波動應不超過±0.5%。當檢定用氣體為天然氣時的要求:(1)天然氣氣質應符合GB17820-2012Z類氣的要求。天然氣的相對密度為0.55~0.80。(2)在檢定過程中,氣體的組分應相對穩定.天然氣取樣按GB/T13609-2012執行,天然氣組分分析按GB/T13610-2003執行。渦街流量計是依據流體力學振動現象中振動頻率與流速的對應關系工作。它對管道流速分布畸變、流動脈動及旋轉流十分敏感,同時由于其感.測元件為壓電晶體,各種機械振動對輸出信號干擾較大,僅表抗振性差。因此現場安裝條件要求較高。 為了達到測量精度,渦街流量計必須保證一定的前后直管段,并盡量避免在靠近調節閥、半開閥和.截止閥后安裝流量計;測壓點和測溫點應分別在下游側距流量計中心線3.5D~5.5D和6D-8D;。 渦街流量計的表體安裝不良,如接管偏大、偏小、偏移有臺階)或墊片突入管道都會引起測量誤差。配管內徑一般應等于或略大于流量計的內徑。如配管的實際內徑略小于流量計的內徑5%以內),雖不會影響僅表的固有K系數,但因流通面積突變引起表觀流速變化而產生附加測量誤差,這可以通過修正K系數來補償。修正后的儀表系數為K"=K(D2/D1)2式中:Dt-儀表實際內徑;D2-配管實際內徑。 當測量容易汽化的液體或工作條件接近臨界狀態的液體時,為防止氣穴現象出現,設計安裝時必須確認管道內的最低壓力P',這樣才能保證渦街流量計正常工作。p由下式計算:p≥2.7△p+1.3po△p≈1.1x10-6ρv2 式中:p-管道內流體絕對壓力,MPa;△p-流體在.發生體前后的壓差,MPa;po-在工作溫度下流體的飽和蒸汽壓,MPa;ρ--工作條件下流體的密度,kg/m³,V-流動流體的流速,m/s.儀表使用中還要注意以下問題:①安裝渦街流量計的位置要遠離動力設備和變化頻繁的閥門,如管線振動較大,應在流量計前、后2D處加裝固定支架以咸振;②如管道流體的流速不穩,可考慮在管線上增加穩壓裝置或整流器來消除流速分布的不均勻現象;③由于壓電晶體的靈敏度隨溫度升高而大幅度下降,應避免在測量高溫介質(≤250℃),特別是高低溫頻繁變化的介質中使用;④流量計的安裝位置應避開較強的熱源、電場及磁場,盡量選擇較好的工作環境德國VSEAP1流量計銷售電磁流量計外殼用不銹鋼,測量管內壁用聚四氟乙烯,轉換器封閉在一個長方體金屬殼內,內部電路板上有一四位數的數據盤,可作測量值的指示器。變送器與轉換器之間通過兩根電纜連接,變送器安裝在管道上,轉換器固定在旁邊的框架上。這種流量計無論零點還是量程都不能白行調整,只能在指定廠家標定,使用很不方便。該流地計投用運行還未到-年,指示便出現了故障經檢查發現變送器電路板發生腐蝕,有幾只晶體三極管管腳已經銹斷,當時并沒有引起我們足夠的重視,只是更換幾只三極管便又重新裝上,這樣修復后該表又運行幾個月,然后又失去指示。當我們再次檢查該表時,發現變送器的電路板及電纜已全部腐蝕掉,于是該表報廢。這才引起我們的警覺,原來因該表安裝的地方離高壓甲銨泵及高壓氨泵太近,停車時排放的及平時泄漏的氨和甲銨以及夾帶的氨氣常環繞在該表周圍,致使該表一直工作在腐蝕性環境中,加上我們只注意該表的耐腐蝕特點,而忽略該表的脆弱性,最終導致該表的損壞。 在安裝時,為防止腐蝕性氣體侵入電子室,在接線盒蓋邊緣及電纜接頭處全部用硅橡膠密封,并用水電兩用膠帶加以封固,以達到防腐的目的。該表投用后運行一年多時間,便再次發生了同樣故障,變送器電路板及電纜又被腐蝕,表又損壞。 事故的不斷發生,使我們對腐5蝕問題進行仔細的思考,為什么變送器密封那么好還會腐蝕?而與變送器僅半米之遙的轉換器卻安然無恙?經過仔細的觀察和分析,發現安裝變送器的管道因流速高,一直在不停地輕微震動,密封膠很容易松動而脫落,不停的震動又為氨氣的侵入增加了助動力,而固定在框架上的轉換器,由于沒有震動,各密封口完好,因此沒有腐蝕。 找到了出故障的原因,也就找到了排除故障的措施。這種電磁流量計較前兩種要先進得多,它采用微處理器技術,在轉換器上有一雙排液晶顯示器,在顯示器下邊有三個按鈕,通過它們可以對流量計的參數進行組態設定,并可翻看流量計的有關參數設置。該表具有比較強的外部通信接口能力,能以模擬和數字方式與其它外設通信,并帶有很強的自診斷功能,參數的輸入及選擇以數據直接輸入及主副菜單選擇方式進行,可方便地進行零點調整和量程設定,操作十分方便。為了保證這塊表能安全運行,我們在吸取前兩次教訓的基礎上,采取另-種防腐措施即吹氣防腐法。這種方法的原理是設法使變送器接線盒內純凈氣體壓力增大,致使有害氣體不能侵入接線盒內,從而達到防腐目的。具體方法是在電磁流量計的電子室上打兩個小孔,一個進氣,一個排氣,然后接上儀表空氣,讓空氣保持微小流量,電子室內純凈氣的壓力高于大氣壓,氣流只能從孔隙由內向外流動,從而阻止有害氣體的侵入,起到防腐作用。該表投入運行后,效果一直很好,在時隔兩年的1994年大修中,打開電子室檢查,沒有發現腐蝕,可見吹氣防腐確實起到了作用。通常對電磁流量計傳感器進行分析時將側壁上的兩個電極看做點電極,但實際上它也是有一定的尺寸,兩個電極與被測液體接觸時有一定的電阻,這就是信號源的內阻。信號源內阻和放大電路輸入阻抗共同組成分壓電路,為了減少傳感器信號電壓損失,需要放大電路的輸入阻抗遠遠大于信號源內阻,這樣才能最大限度減少測量誤差?! ⌒盘栐磧茸枘P腿鐖D2.2。管道側壁裝有一對點電極,電極為圓柱形,電磁流量計直徑為d,兩電極間距為D,即管道內徑,被測液體電導率為σ。假設管道足夠長,電極與被測液體的阻抗用圓板電極與半無線寬流體接觸的模型計算。電極與被測液體1/2dσ, 由于管道直徑遠大于電極直徑,信號源內阻為兩電極與被測液體的接觸電阻之和即1/dσ??梢婋姌O大小與被測液體電導率決定了信號源內阻。通常被測液體電導率從10S/m到10-6S/m,電極大小為cm級,這樣信號源內阻從十幾歐到幾百兆歐。使用電磁流量計的前提是被測液體必須是導電的,不能低于閾值(即下限值)。電導率低于閾值會產生測量誤差直至不能使用,通用型電磁流量計的閾值在10-4~(5×10-6)S/cm之間,視型號而異。一般電導率閾值為5×10-6S/cm=5μS /cm?! 」I用水及其水溶液的電導率大于10-4S/cm,酸、堿、鹽液的電導率在10-4~10-1S/cm之間,使用不存在問題, 低度蒸餾水為10-5S/cm 也不存在問題。石油制品和有機溶劑電導率過低就不能使用。表1列出若干液體的電導率。從資料上查到有些純液或水溶液電導率較低,認為不能使用,然而電磁流量計實際工作中會遇到因含有雜質而能使用的實例,這類雜質對增加電導率有利。對于水溶液,資料中的電導率是用純水配比在實驗室測得的,實際使用的水溶液可能用工業用水配比,電導率將比查得的要高,也有利于流量測量。1.量程選擇.當使用低量程的流量計時,儀表讀數偏差會增加,而使用滿量程時,若參數值波動較大,則會使測量值偏低。2.差壓計零位,靜壓漂移,隨環境改變示值超差。3.差壓計讀數誤差的影響因素有:(1)雙波紋管差壓計安裝時其傾斜度超標或安裝不牢靠。(2)存在靜壓零位誤差。(3)波紋管受腐蝕或泄漏。(4)四連桿機構摩擦過大。(5)記錄筆在卡片上壓得過緊,墨水管緊使筆尖不能正常工作。(6)差壓計存在不規則的校驗特性,且為不可修正,或可能存在校準誤差。(7)記錄曲線為人為手動補描。(8)記錄卡片不規范,存在偏心引起流量計誤差。(9)時鐘走時不準。
