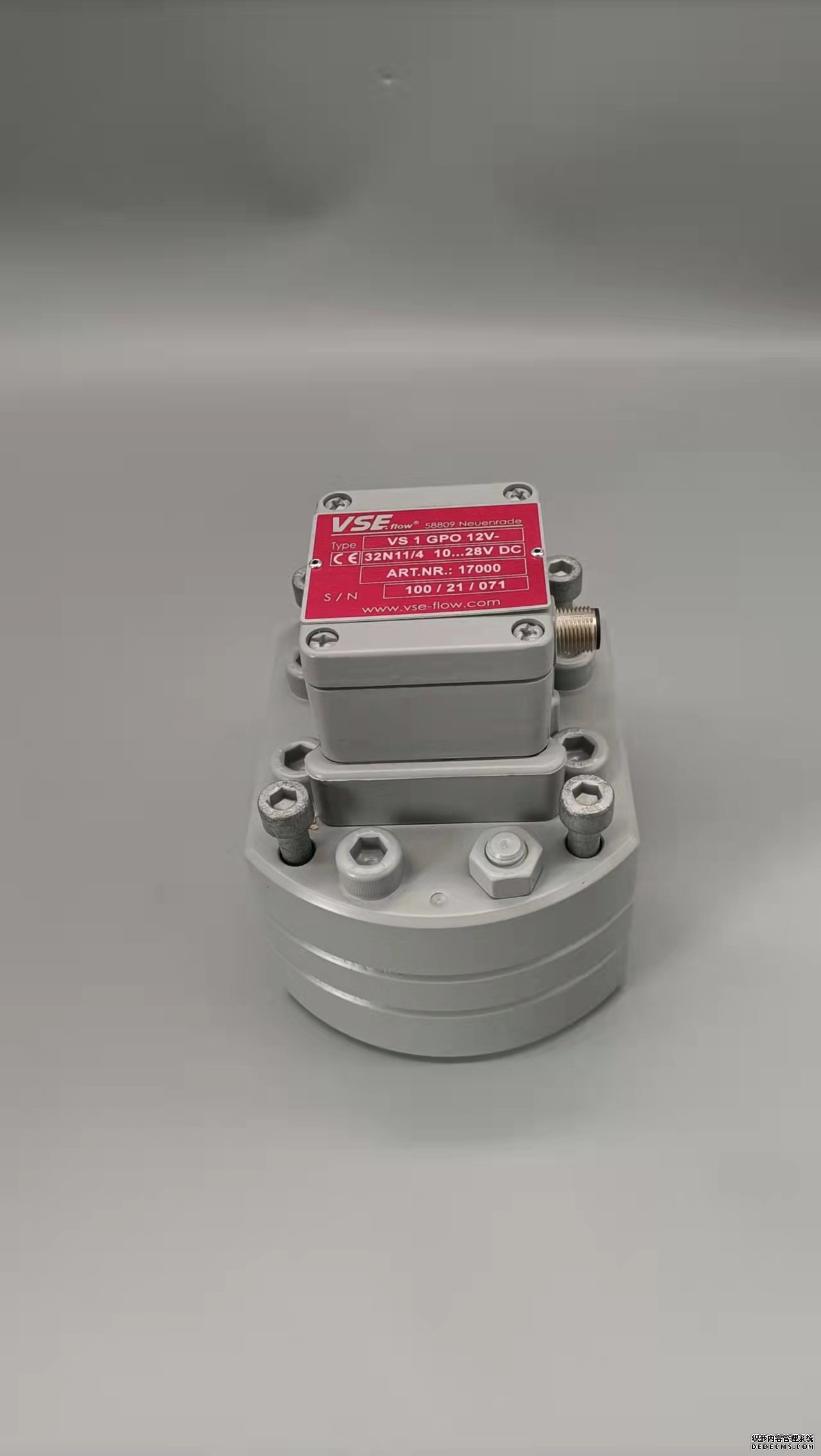

德國VSEVS0.1ERC32V31Q11/1流量計定制同時我們還經營：由金屬管浮子流量計的工作原理我們知道：流體的流量與浮子在錐管中的高度有關，因此要實現對流量的測量，實際上取決于對浮子位置的測量?！　”驹O計中采用美國公司生產的非接觸式角位移磁阻傳感器HMC1501代替傳統的接觸式角度傳感器，HMC1501可以測量從磁鐵發出的磁場的方向角?！　≡O計中將一條形磁鐵置于磁阻傳感器上方，令磁阻傳感器與錐管間距離為L，傳感器距錐管底部高度為H，如圖2.3所示?！　‘敻∽游挥诟叨菻處時，小磁鐵的轉角為0。當流量變化時，浮子上下移動，其內嵌磁鋼也隨之上下移動，此時，置于磁阻傳感器正上方的條形磁鐵受到磁場作用發生轉動，如圖2.4，轉動的角度即與浮子位置有關?！　∮缮蠄D可見當磁鐵轉過角度為θ時，金屬管浮子流量計浮子在錐管中的位置h=H+Ltgθ，則根據式1.9可得：  當前，在國內關于蒸汽測量方面存在不少誤區，很多用戶往往認為購買了高品質的流量計就可以得到準確的計量結果。蒸汽的計量不同于其它流體如水、空氣等介質，在實際測量中影響其精確測量的因素較多，經常會出現流量計本身檢定合格，而實際卻感覺計量“不準”的現象。影響孔板流量計對蒸汽流量準確計量的因素主要有以下三個方面。1.上下游直管段不足  對于傳統的渦街或孔板流量計，其前后安裝直管段要求分別約為20D和5D。如果上下游直管段不足，則會導致流體未充分發展，存在旋渦和流速分布剖面畸變。流速剖面畸變通常由管道局部阻礙(如閥門)或彎管所造成，而旋渦普遍是由兩個或兩個以上空間(立體)彎管所引起的。上下游直管段不足可以通過安裝流動調整器來調整,最簡單有效的辦法是采用對上下游直管段要求較低的流量計。2.蒸汽的密度補償不正確  為了正確計量蒸汽的質量流量，必須考慮蒸汽壓力和溫度的變化，即蒸汽密度補償。不同類型的流量計受密度變化影響的方式不同。渦街流量計的信號輸出只和流速有關，而和介質的密度、壓力和溫度無關，差壓式流量計其質量流量與流量計的幾何外型、差壓平方根和密度平方根有關。①補償精確度的差異。測溫對補償精確度影響較大。;如采用相同精度等級的溫度和壓力感應器，測溫誤差引起的密度差異要大于測壓誤差。②壓力測量影響因素。在蒸汽壓力的測量中，由于引壓管內冷凝水的重力作用會使壓力變送器測量到的壓力同蒸汽壓力之間出現一定的差值。測壓誤差如果不予以校正，則會影響蒸汽密度的計算，引起流量計量的誤差。對于上述現象，可在二次表(流量計算機內)進行零點遷移，既簡單又準確。3.蒸汽干度的影響  目前，用于測量蒸汽流量的孔板流量計大部分為體積流量計，首先測得體積流量，然后通過蒸汽的密度計算質量流量，也就是假定蒸汽為完全干燥。但是，蒸汽并非完全干燥，如果不考慮蒸汽干度的影響，得出的數據會低于實際的流量。因此流量計的二次儀表(流量計算機)應該具有設置飽和蒸汽干度的功能。但在實際工況確定蒸汽的干度也很困難。如果能夠改進蒸汽流量計入口處的蒸汽品質，則能改進孔板流量計的測量精度。插入式熱式氣體質量流量計的信號發生模塊包括兩個傳感器探頭、溫度補償電橋和電壓調整電路三部分/如圖所示,本課題所設計的是插入式恒溫差質量流量計,采用熱消散效應，所以我們選擇鉑熱敏電阻Pt20和Pt1000分別作為流量計的流量探頭和溫度探頭，鉑熱敏電阻的阻值對溫度反應靈敏.與所處環境溫度基本呈線性關系,確保了我們對流量計精度的要求;同時，鉑熱敏電阻的溫度系數大,在測量范圍內,物理化學性能穩定,可以反復加熱冷卻,使用壽命長,完全可以用來做傳感器材料,保證流量計的穩定性要求;而且熱敏電阻的體積可以做到很小,減小插入式熱式氣體質量流量計對流體流動狀態的影響,保證流量測量值的真實有效。1.流量測量　　現階段，渦輪流量計對脈動流的直接測量還存在很大困難，但可通過誤差方程分析、實驗室試驗和專業的脈動流量誤差檢測設備檢測分析某一特定脈動流的測量誤差。前兩種方法基于脈動流的振幅和頻率的可測量性，振幅和頻率的測量可通過激光多普勒技術、熱線風速儀法等。專業的脈動流量誤差檢測設備已有設備制造廠家在生產。1.1誤差方程分析　　通過對機翼理論的研究，可列出涉及慣量、夾角、葉輪半徑、角速度等參數的誤差運動方程，通過編程可求得針對某一特定渦輪流量計的不同振幅和頻率脈動流的測量誤差。依據動量守恒定律，可列出包含流速、切線速度等參數的非線性微分方程，通過計算和分析可理論推導測量誤差。1.2實驗室試驗　　現場實測脈動流的特性，采用已知標準體積壓縮空氣，在實驗室模擬脈動流，將測量值與標準體積進行對比，分析測量誤差。1.3誤差檢測設備檢測　　上海某公司生產的一種燃氣脈動流誤差檢測設備，可較精確地測得脈動誤差值，但暫未在山西省廣泛應用。在絕大多數燃氣公司的實際運行管理過程中，脈動流的特性參數無法在日常運行監測數據中獲取，因此，主要定性地說明脈動流對渦輪流量計計量偏差的影響。2.測量誤差　　已有很多學者針對脈動流對計量的影響進行了研究。分析結果可知，由于葉輪受流體加速影響小，受流體減速影響大，計量始終存在正供銷差。此外，正供銷差取決于脈動流的振幅和頻率，整體來說，如果脈動流頻率大于葉輪角頻率時正供銷差值較大，脈動振幅增大時正供銷差值也隨之增大。3.脈動流對計量結果影響　　A分輸站渦輪流量計距離上游最近的壓縮站（往復式壓縮機增壓）不到7km，且該分輸站工藝布置緊湊。據實地測量，流量計上游直管段長度約為6Dn（Dn為渦輪流量計口徑，mm），下游直管段長度約為4Dn。此外，7km管道沿線地勢高低不平，加之煤層氣氣質水含量較大，導致在低洼處極易形成積液，積液也會造成脈動流?！　?020年8—10月期間，下游公司發現正供銷差持續增大時，對A分輸站和B分輸站的渦輪流量計進行了標定，但標定結果均為合格。隨后下游公司在2020年11月5—7日對A至B分輸站段管線進行了清管作業，共清出污水雜質約23t，清管完成后正供銷差明顯減小。清管前后實際供銷差數據如表6所示?！　〕酥?，通過日常對氣體渦輪流量計的運行監測，供氣瞬時流量每次顯示數據都在變化，且在一定時間內在1個值上下頻繁波動（波動幅度約為依20%）。綜合上述情況，該輸氣管道存在脈動流的可能性很大。脈動流會造成正供銷差影響，對下游接氣單位不利，因此有必要對脈動流的影響進行修正。德國VSEVS0.1ERC32V31Q11/1流量計定制電磁流量計的空管報警是用實測傳感器中的電導率來做判斷的?！　〔煌牧黧w具有不同的電導值電阻值空管檢測實際上是檢測被測導電液體的電阻與實驗導電液體電阻的比值液體的相對導電率是否超出閾值。超出閾值就意昧著被測流體電導率遠低于實驗液體的電導率相當于空管?？展軋缶撝档哪J值尾 999.9%?！　】展芰砍绦拚菫闇y量相對電導率而用的。在傳感器充滿試驗液體情況下修正系數使電導比為一個確定值例如試驗液體是水其中導率約為100μScm可修正為100當被測液體電導率為 5μScm 相對的電導比則大約顯示2000%。如果試驗液體水的電導比修正為10。那么被測液體電導率為5μScm時相對電導比則大約顯示200%?！　‰姶帕髁坑媹缶撝翟O置是選擇空管報警靈敏度范圍的。最大閾值可設為999.9%。如上例被測液體顯示2000%時發出報警顯示200%時不報警。因此欲使電導率5μScm在顯示電導比200%時發出報警需要設閾值在200%以下?？展軋缶砍痰哪J值為100%。1)電磁流量計傳感器內流體的流動方向必須與傳感器上流動方向一致;2)必須保證電磁流量計傳感器測量管內在所有時間始終充滿被測流體，電磁流量計傳感器不能在不滿管和有可能出現空管情況下工作;3)電磁流量計傳感器應選取管內流體脈動較小的位置作為測量點。一般情況下，離泵、閥門等較遠的地方，儀表指示比較平穩，波動較少;4)測量雙相流體時，應選擇不易引起相分離的地方;5)對于聚四氟乙烯襯里的傳感器，應避免安裝在負壓管道和有可能產生瞬間負壓的地方;6)要避免容易產生液體電導率不均勻的場所，如添加液的電導率與基液不同，加液點最好設在傳感器下游?！　「鶕浀淅碚?，電磁流量計傳感器測量管內流速分布為軸對稱時，電磁流量計的測量準確度不受流速分布的影響。在實際應用時，對于孔板流量計如果使用不當,會造成很大的測量誤差，有時可達到20%左右。在流量計的使用中，如何減少其測量誤差，必須考慮流量的測量原理和結構形式，注意使用條件和測量對象的物理性質是否與所選用的流量計性能相適應。下面就其測量誤差進行分析:1.流量計算方程描述流體是充滿圓管的、充分發展的定常流。若流動狀態真實性無法確定,如果仍按照原有的儀表常數推算流量，將與實際流量存在誤差。2.天然氣以甲烷為主加上乙烷和其他少量的輕烴，真實相對密度小于或等于0.75。由于被測介質實際特性的不確定因素，以及實際物性變化影響儀表正常工作等對流量測量的不確定度產生影響。3.孔板的結構設計、加工、裝配、安裝、檢驗和使用必須符合標準規定的全部技術要求。由于各個裝置自身及環境條件因素引起的不確定因素。3.1.孔板安裝不正確　　管道水平安裝，如果孔板開孔中心與管道中心線不同心;如果在安裝過程中存在引壓管堵塞及墊片等凸出物，則會造成孔板前后壓差測量不準確，從而造成測量誤差。3.2.孔板入口邊緣被磨損　　在使用中，由于流體的磨蝕作用，使孔板的入口邊緣變鈍，被磨成圓形入口邊緣。結果是在相同的流量下，孔口收縮系數變大，造成差壓發生變化，造成測量誤差。3.3.孔板表面的結垢　　長期使用時，孔板流量計表面結垢，使孔板的流通面積變小，從而造成差壓增大，使流量計測量值大于實際值，影響計量精度。4.差壓變送器零點漂移和量程設置不當　　由于時間較長，變送器的零點會發生漂移，這時差壓變送器的輸人和輸出信號發生變化。若不及時調整，會造成實測流量值偏低或偏高。流量計準確度影響的實驗分析 1實驗要求   實驗用鐘罩式氣體流量計標定裝置標定DN50G65氣體渦輪流量計,其準確度等級為1.5級;最小流量為Qmls:10m'/h,最大流量為Qmax:100m³/h;流量計量程比為1;10;上游直管段要求:5D=50X5=250mm=25cm,'下游直管段要求:3D=50X3=150mm=15cm. 2實驗思路   實驗以在流量計前端安裝一對大小頭作為擾流件,在擾流件和流量計之間安裝不同長度的直管段。經過一定時間段的運行,確認標準裝置與流量計的流量偏差以及疣量計的重復性,以此分析擾流件對流量計準確度的影響。 3實臉分析 3.1在流量計.上游安裝40cm直管段,下游安裝19cm直管段實驗   流量計上游直管段長度大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝圖如圖1所示，示意圖如圖2所示。 實驗數據如表3所示。   從表3可以看出,擾流件安裝在距流量計上游端較遠時,其運行數據的流量偏差與重復性符合流量計的國家標準。 3.2在流量計上游安裝29.1cm直管段,下游安裝19cm直管段實驗   流量計上游直管段長度較大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖3所示.   實驗數據如表4所示。從表4可以看出,擾流件安裝在距流t計上游端接近5D處時,其運行數據的流量偏差(qmin≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。 3.3在流量計上游安裝19cm直管段,下游安裝40cm直管段實驗   流量計上游直管段長度小于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖4所示   從表5可以看出,找流件安裝在流量計上游端小于5D處時,其運行數據的流量偏差(qai≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。德國VSEVS0.1ERC32V31Q11/1流量計定制  氣體渦輪流量計準確度等級為1.0級,在音速噴嘴法氣體流量標準裝置上檢測時出現絕大多數不合格的問題，而之前并未:出現類似情況,該品牌流量計的合格率很高,通過對基表的檢測與高頻脈沖輸出的檢測,二者誤差一致,且均為負誤差,儀表顯示與輸出均正常。表1為誤差最大的一臺氣體渦輪流量計高頻脈沖輸出誤差和基表機械顯示部分的誤差值。   通過對標準裝置的自檢,并未發現異常,裝置工作正常。為了保證檢測的可靠性,將該批儀表在.2000L鐘罩式氣體流量標準裝置上進行了復檢。音速噴嘴法氣體流量標準裝置與2000L鐘罩式氣體流量標準裝置的系統誤差在0.3%以內。通過復檢發現氣體渦輪流量計的示值誤差在不斷變化,重復性較差,隨著檢測時間的延長,示值誤差不斷減小，向正方向發展,考慮到音速噴嘴實驗室的環境溫度為10.5℃,鐘罩實驗室溫度為20.1℃,因此進行恒溫.后再進行試驗。恒溫后再次對氣體渦輪流量計進行檢測,表2為該臺氣體渦輪流量計的高頻輸出誤差。   通過表2可以發現在恒溫后的檢測結果誤差發生了較大的變化,重復性也較好,考慮到兩套裝置的系統誤差不超過0.3%,但實際檢測結果最大誤差偏移達到了2.30%，如此之大的偏移量并不是標準裝置所引起的。將該臺氣體渦輪流量計馬上拿到音速噴嘴氣體流量標準裝置上進行復測,所用噴嘴未改變,檢測結果見表3。   從表3可以發現在沒有對儀表經過任何改動的情況下,在同樣的裝置下,儀表的示值誤差合格,且和之前在裝置上檢測的誤差發生了較大的偏移。通過分析實驗中各個影響因素,發現變化較大的只有溫度,為了確認影響因素為溫度,將該流量計在音速噴嘴實驗室10.5℃的環境溫度下恒溫，恒溫后再進行實驗,檢測結果見表4。   通過恒溫后的氣體渦輪流量計的示值誤差與最開始檢測的誤差相接近,說明溫度變化對儀表的誤差產生了較大的影響。通過對送檢用戶的詢問,由于用戶是外地送檢,出發較早,且送檢車輛空間有限，所以在送檢前一天晚上就將部分儀表的外包裝拆掉,并將表裝車,放置在室外,第二天早起送檢,雖然在檢測之前進行了短時間恒溫，但表體溫度仍然較低。1.施工工藝的影響與處理按照循環灌漿的原理,返回漿液要流回攪拌桶,采用2臺電磁流量計分別計量進返漿管道中漿液的流量。然而.有些用戶去掉返漿管上的電磁流量計,返漿管通過一個三通直接接在電磁流量計下游的進漿管上,返回漿液不返回攪拌桶,采用一臺電磁流量計測量灌漿量,其結果在巖層吸漿量很小和灌漿結束階段,漿液流過電磁流量計F的流速很小,遠低于電磁流量計的流速下限,信噪比S/N很小,測量誤差高達50%,無法精確計量。2.測量管道內附漿量的影響與處理　　每次灌漿結束后,要及時清除電磁流量計測量管內的殘余漿液，否則水泥漿液易在測量管道內產生不同程度的膠結,甚至堵塞電磁流量計測量管和相接的灌漿管道。電磁流量計測量管內的附著層會引起附加相對誤差△Ɛ,實踐證明其引起的誤差是很大的,假定其厚度相同△ε由式(5)計算:　　水泥顆粒的σɷ和水泥漿液σf相差很大,因為附著水泥層電導率極低,當附著物有一-定厚度時△Ɛ會比較大。3.介質中氣泡的影響與處理　　因工藝或介質本身的原因,所測液體常含--些氣泡。電磁流量計屬于流速型的流量方式,氣泡在管道圓截面中所占據的面積百分率,幾乎就等同于氣泡對流量測量的影響量。此外由于氣泡經過電極表面存在一個摩擦過程,由此會產生尖峰脈沖干擾電勢,其值遠大于正常的流量信號。通常電磁流量轉換器無法有效地處理如此的干擾,輕者導致測量值不穩定,嚴重時儀表根本無法工作,一些缺乏經驗的用戶僅從工藝的要求出發,對電磁流量計的安裝位置沒有考慮防止氣泡的產生,例如有些用戶把電磁流量計安裝在灌漿泵的吸入端,吸入端的漿液中常會混入成泡狀流的小氣泡,故電磁流量計一般要安裝在泵的排出端。電磁流量計最好垂直安裝,漿液自下而上流動。水平安裝時要使電極軸線平行于地平線,不要垂直于地平線,因為處于底部的電極易被沉積物覆蓋,頂部電極易被液體中偶存氣泡擦過遮住電極表面。4.惡劣施工現場環境的影響與處理　　灌漿施工現場的環境大部分時間比較惡劣,例如高溫、潮濕高灰塵等,如果電磁流量計外殼的密封不良,諸如接線盒,以及一些非焊接氣密封結構的外殼,時間長了冷凝水和灰塵容易積聚在電磁流量計的接線盒中，或透過密封不良的結合面滲入電磁流量計殼體中,由于電磁流量計的流量信號極其微弱(通常是幾mA),冷凝水和灰塵的存在,直接的后果是導致電磁流量計轉換器輸入回路阻抗下降，衰減了欲輸往放大器的流量信號;或者是破壞勵磁回路和信號回路的絕緣,將高達幾十V的勵磁電壓引入到低電勢的信號回路中,造成電磁流量計的嚴重故障。為了避免此類故障的發生,可在接線盒中灌注絕緣材料,在維修和調試電磁流量計的時候一-定要避免進水,保持接線盒內的干燥與干凈,使用中一定要避免浸泡在水或漿液中。金屬管浮子流量計是由浮子、錐管、檢測器等部件組成。浮子組件裝有磁鋼,其作用把是浮子的位移信號以磁信號的形式傳輸給檢測器。檢測器把這一檢測到的信號再以電信號的形式遠距離傳輸,并現場指示瞬時流量值。浮子流量計具有小流量值、范圍度大、不用現場調試的特點。其結構簡單、運動部件磨損小、使用壽命長、壓力損失小、安裝方便、維修量小、使用周期長、可遠距離傳輸流量信號,與計算機連用可實現集中管理。 但也存在不足，如對于高黏度、大流量、以及兩相以上流體不能測量?！　〗饘俟芨∽恿髁坑媽崿F流量測量的理論基礎是“定壓將,變面積“原理。在流動的流體中放置一個軸線與流向平行的浮子,見圖1.　　金屬管浮子流量計本體可以用兩端法蘭、螺紋或軟管與測量管道連接。當流體自下而上流入錐管時,被浮子截流,這樣在浮子上、下游之間產生壓力差,浮子在壓力差的作用下.上升,這時作用在浮子上的力有三個:流體對浮子的動壓力、浮子在流體中的浮力和浮子自身的重力。只有當流體對浮子的動壓力與浮子在流體中所受的浮力之和等于浮子的重力時，浮子就平穩地浮在某一位置上。  大量實驗證明,在一定雷諾數的范圍內，對于同一口徑金屬管浮子流量計,流體流速的大小與浮子的形狀有關。對于給定的浮子流量計,浮子大小和形狀已經確定,因此它在流體中的浮力和自身重力都是已知是常量,唯有流體對浮子的動壓力是隨來流流速的大小而變化的。因此當來流流速變大或變小時,浮子將作向上或向下的移動,相應位置的流動截面積也發生變化,流動截面積與浮子的.上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移動時,以磁耦合的形式將位置傳遞到外部指示器,直到流速變成平衡時對應的速度,浮子就在新的位置上穩定。對于-臺給定的浮子流量計,浮子在測量管中的位置與流體流經測量管的流量的大小成一--對應關系。

您如果需要德國VSEVS0.1ERC32V31Q11/1流量計定制的產品，請點擊右側的聯系方式聯系我們，期待您的來電
