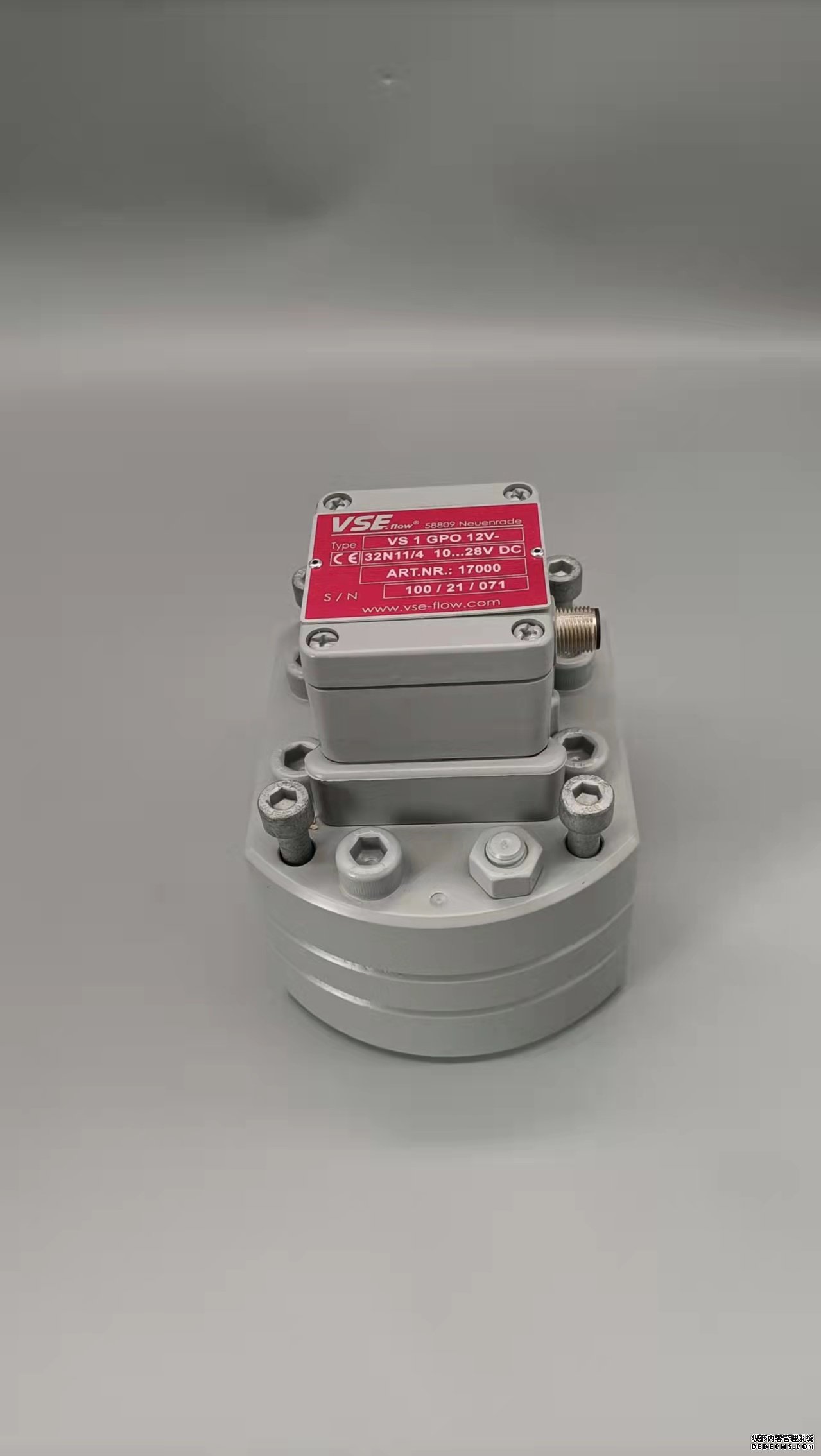

德國VSEAR400流量計生產同時我們還經營：  管道式大口徑流量計的在線校準方法，一般為標準表比對法、利用蓄水池作為測量容器的液位落差法和檢測電氣參數法，比如CJ/T364-2011《管道式電磁流量計在線校準要求》中，規定了標準表比對法和電氣參數檢測法。在不得已情況下采用驗證方法，如經常采用的物料平衡法、熱量平衡法、設備能力法、流量增量驗證法等。近年來發展起來的非實流法校準液體超聲流量計的現場校準方法，主要是通過測量聲速來實現液體超聲流量計現場校準，適用特大口徑的流量計,如國家頒布實施的JJF1358--2012《非實流法校準DN1000~DN15000液體超聲流量計校準規范》。  本文在線校準試驗采用1.0級夾裝式時差法.超聲流量計作為標準表，被測流量計是管道大口徑電磁流量計，校準測量時間為20~30min。在線校準方法參照JJG1033--2007《電磁流量計檢定規程》和CJ/T364-2011《管道式電磁流量計在線校準要求》。2012年、2013年的部分試驗結果如表2所示，其余約60臺電磁流量計的試驗結果以計量誤差分布圖給出，如圖1所示。  從表2和圖1中可以看出，其計量誤差大部分在±5%左右，但有的誤差甚至超過±10%，最大的計量誤差接近±20%。究其原因，除流量計選型有誤(實際管道流速在電磁流量計規定流速的下限附近或以下)，安裝不規范.(如閥門件擾流等)，直管段不足和存在非滿管流等缺陷需要進行改造外，還有現場在線校準.時諸多因素的影響。按照熱式氣體質量流量計安裝方式的不同，可以分為插入式和管段式熱式氣體流量計。插入式流量計(一般有兩部分組成：檢測探頭和轉換器)一般采用法蘭盤安裝或其他方式安裝，將測量探頭插入待測流體管道內，通過轉換器部分對檢測探頭部分采集的信號進行處理，按一定的關系換算成實際流量并通過表頭顯示。插入式流量計在大、中型管道以及特大型管道的流量測量上，相對于管段式流量計有著一定的優勢。管段式氣體流量計，將測量探頭部分固定在一段標準管道內，在使用時，必須要在實際流體管道上轉接上標準管道，分布式熱式流量計多采用這種方法?！　“戳髁坑嫏z測變量的不同，將之分為恒定溫差型和恒定功率型流量計。恒溫差型流量計是指，隨著流體的流動，測量探頭上熱量散失，系統以一定的功率對測量探頭進行加熱，維持兩個探頭恒定的溫度差(比如 100 攝氏度)。恒定功率型是指以某一恒定的功率對測量探頭加熱，流量為零時兩個探頭的溫度差為某一溫度差值(比如100攝氏度)，隨著流量的變化，兩個探頭的溫度差值發生變化，使流量與溫度差值之間體現一定的關系，以此為依據而設計的流量計?！　“凑諢嵩醋饔梦恢玫牟煌?，將熱式氣體質量流量計歸結為熱分布式和熱耗散式兩大類。熱耗散式流量計采用的是熱力學中的金氏定律，因此又稱為金氏流量計。熱分布式流量計利用氣體流動傳遞熱量，改變被測量管道上的溫度分布情況，主要應用在微小流量的潔凈氣體測量和精細制造工藝的過程控制等。電磁流量計的特點  電磁流量計的原理決定了其具備如下特點:1.傳感器內既沒有葉輪，也沒有旋渦發生體和探頭，因而也就從根本.上避免了回收水中的雜物、泥沙等對葉輪的纏、卡及對旋渦發生體和探頭的包圍等因素造成的計量不準或計量停止的現象。2.測量不受被測液體的密度、粘度、溫度、壓力和導電率變化的影響,.所以特別適用于尾礦回收水這種泥沙濃度隨回收水t多少而變化的液體的測量。3.傳感器電極結構多樣化，可根據不同的應用條件選擇叮拆卸式、固定式和刮刀式電極，特別是刮刀式電極，可在不停被測介質的情況下對電極進行清理，應用起來非常方便.4.安裝方便，可水平、垂直或傾斜任意角度安裝，對下游直管段要求較低，且襯里和電極有多種材料可供選擇，所以有耐腐蝕和耐磨等特點。5.儀表采用了:態方波勵磁技術，先進的小信號處理技術和軟件技術，抗干擾性能強，精度穩定可靠。6.儀表不能測址氣體、油品、有機溶劑等不導電介質。電磁流量計應用與效果我們在安裝使用過程中,除了滿足常規的要求外,著重強調了如下幾點:1.選擇的安裝地點保證了電磁流量計在計量時傳感器內時刻注滿介質，且上游有5D,下游有2D以上的直管段,有足夠的安裝檢修空間;2.安裝流量計時做了面積約2m²的接地網,.接地網離地面要有足夠的深度，并在掩埋接地網時撒了部分工業用NaCI以確保傳感器接地電阻小于102;3.由于安裝地點離電機和配電盤較近,為防止電磁干擾,我們把整個一體式流量計用鐵箱全部罩住進行了屏蔽，并將屏蔽鐵箱單獨可靠接地(抄讀數字時打開鐵箱讀數);4.在使用過程中,每半年清理一次傳感器電極,以防止上面的污垢影響信號的輸出。利用電磁感應原理，電磁流量計一般被用來測量流過管道中導電流體的流量。不管流體的性質如何，只要其具有微弱的導電性(電導率大于8X10-5Ss/m)即可進行測量。通常，油田三采注入的聚合物混合液的導電性能良好，符合這種測量條件。   如圖1所示，根據電磁感應原理，當導電流體，在磁場強度為B的磁場中以速度V運動時，切割磁力線而產生電場E關系為   則在線形長度為L的a和b兩點之間產生感應電動勢Ɛab   a、b兩接收電極之間的距離L為已知常數，B為已知的磁場強度。故εab是V的單調函數,Ɛab隨V變化而變化。而瞬時流量g等于流速V與導管截面積S(常數)的乘積，因此有 式中K一儀器常數，   只要通過電磁流量計電路測得Ɛab，即可得到對應的流量Q。用于動流測量的電磁流量計,通常在下列三個方面須作特殊設計,并在投運時作適當的調試.1.激勵頻率可調,以便得到與動頻率相適應的激勵頻率.太和太低都是不利的.2.電磁流量計的模擬信號處理部分應防止動峰值到來時進入飽和狀態.動流的動峰值有時得出奇,如果峰值出現時,電磁流量計的流量信號輸入通道進入飽和狀態,就如同峰值被消除,必將導致儀表示值偏低.3.為了讀出平均值,應對顯示部分作平滑處理.由于電磁流量計的測量部分能快速響應動流流量的變化,忠實地反映實際流量,但是顯示部分如果也如實地顯示實際流量值,勢必導致顯示值上下大幅度跳動,難以讀數,所以,顯示應取段時間的平均值.其實現方法通常是串入慣性環節,選定合適的時間常數后，儀表就能穩定顯示。但若時間常數選得太大,則在平均流量變化時,顯示部分響應遲鈍，為觀察帶來錯覺.動流流量測量方法有三種：a.用響應快的電磁流量計；b.用適當的方法將動衰減到足夠小的幅值,然后用普通流量計進行測量；c.對在動流狀態下測得的流量值進行誤差校正.  有的系統中,b c兩種方法需結合起來才能實現測量,這是因為動幅值大,出估算公式的適用范圍,若僅用阻尼方法,衰減后的動幅值又未能進入穩定流范圍。德國VSEAR400流量計生產1.量程選擇.當使用低量程的流量計時,儀表讀數偏差會增加,而使用滿量程時,若參數值波動較大,則會使測量值偏低。2.差壓計零位,靜壓漂移,隨環境改變示值超差。3.差壓計讀數誤差的影響因素有：(1)雙波紋管差壓計安裝時其傾斜度超標或安裝不牢靠。(2)存在靜壓零位誤差。(3)波紋管受腐蝕或泄漏。(4)四連桿機構摩擦過大。(5)記錄筆在卡片上壓得過緊,墨水管緊使筆尖不能正常工作。(6)差壓計存在不規則的校驗特性,且為不可修正,或可能存在校準誤差。(7)記錄曲線為人為手動補描。(8)記錄卡片不規范,存在偏心引起流量計誤差。(9)時鐘走時不準。熱式氣體質量流量計傳感器探頭是流量計的測量單元，可以把需要采集的信息準確無誤的轉換成信號量傳輸給系統，是信號量采集的通道，是實現流量計實時計量的必要前提。如下圖所示，這是我們實驗所使用的流量傳感器探頭。由于是插入式熱式氣體質量流量計，所以在使用時，必須要調節探頭的長度，使流量探頭（即 Pt20）處于管道的正中心位置，減小偏心安裝產生的一切誤差，以便獲得精準的管道流量信號。同時，由于流量探頭和氣體直接接觸，所以靈敏度得到很大的保證，靈敏度基本上處于最靈敏狀態；但是從氣體組分，氣體粘度，粉塵顆粒，氣壓與結構強度等角度考慮，后期必須將流量探頭進行封裝，保證熱式氣體質量流量計傳感器的受沖擊能力，增加傳感器探頭的抗污染能力，延長傳感器的使用周期。測量沼氣的流量計如何選型:注意連接方式；注意結構類型；注意顯示方法；注意信號輸出方式；注意防爆形式。流量計連接方式：法蘭卡裝式（表體不帶法蘭）或法蘭連接式（表體本身帶法蘭）。一般建議選用法蘭卡裝式，因為其結構緊湊，價格低，而且供貨周期短。流量計結構類型：一體型結構和分體型結構。一般采用一體型結構，只有在特殊場合下采用分體型結構（如：介質溫度高時、環境溫度或濕度高時、帶現場顯示為讀數方便時）。流量計顯示方法：無現場顯示、帶現場顯示和只帶現場顯示?，F場顯示是指在表頭上裝有液晶顯示電路，可顯示累積流量、瞬時流量等參數。流量計信號輸出方式： 脈沖信號輸出和4～20mA標準電流信號輸出。一般情況下建議采用脈沖信號輸出，因為脈沖信號直接與旋渦脫落頻率相對應，不需轉換，具有最高的累計精度；同時，脈沖信號傳輸效果較好。標準電流信號輸出一般用于與終端或控制系統組成流量測量系統。流量計防爆形式：非防爆型和本安防爆型。如果被測介質是易燃易爆物質或測量環境存在易燃易爆物質，應選用防爆型。渦輪流量計作為速度式儀表,以動量矩守恒為基礎,渦輪流量計基本力矩平衡方程為[1]: 式中 Tb一軸與軸承的粘性摩擦阻力矩(流動產生的力矩); Td一渦輪流量計轉動的驅動力矩; Th一輪轂表面的粘性阻力矩; Tm一磁電阻力矩和軸與軸承的機械摩擦阻力矩之和; T1一葉片頂端與傳感器外殼的粘性摩擦阻力矩; Tw一輪轂端面粘性摩擦阻力矩; J一渦輪的轉動慣量; ɷ-渦輪轉動的角速度。   當流速較低時,渦輪流量計處于靜止狀態,此時角速度ɷ非常低,接近于0,Tb和Tw也可以忽略不計。在這種情況下，式(1)可以簡化為:   由式(2)可以看出提高驅動力矩是降低渦輪流量計啟動排量的一-條捷徑。如圖1所示，傳統渦輪流量計入口端是直管段和軸向導流片,流體流經渦輪葉片之前只有軸向速度,對渦輪的驅動力矩只是對渦輪葉片作用力的徑向分力產生的力矩。因為渦輪葉片螺旋角為45°,如果將導流片改為螺旋角為-45°的螺旋導流片(圖2),當流體進入導流片時會產生旋轉,方向與渦輪葉片正交,使得流體在軸向流動速度不變的基礎上增加了徑向的旋轉運動,流體的旋轉方向與渦輪葉片的轉動方向一致,在相同流量條件下,增加了流體對渦輪葉片的驅動力,實現降低啟動排量和提高分辨率的目的,整體結構如圖3所示。1.安裝地點的選擇①盡量避免將電磁流量計安裝在溫度經常變化的地點，降低溫度變化引起的溫漂，減少流量不穩情況。如果現場受到熱源的輻射，必須采用熱隔離或通風設施。②避免將流量計安裝在受振動或撞擊的地方。③盡量避免將電磁流量計安裝在腐蝕性環境中，若不能避免，盡量選擇通風良好的環境。④電磁流量計盡量避免陽光直曬。⑤請勿將電磁流量計安裝在電動機、變壓器和其他強電源附近，減少電磁干擾。⑥留足必要的安裝及檢修空間。2.流量計可自動檢測正反方向  安裝儀表時，應使流向箭頭同現場實際正流向保持一致。對分離型儀表，交換轉換器或傳感器一端的CD1和CD2端子上的連線，相當于切換流向。3.傳感器(含--體型)與管道的連接要求  首先，要注意傳感器本身不能作為荷重支撐點，它不能支撐毗連的工作管道。同時，傳感器安裝時應當使其不受過大的拉緊應力，應考慮消除毗連管道因熱膨脹產生的應力影響。安裝傳感器時，應保證測量管與工藝管道同軸。法蘭之間加裝的法蘭墊圈，應有良好的耐腐蝕性能，該墊圈不得伸入管道內部。在傳感器鄰近管道進行焊接或火焰切割時，要采取隔離措施，防止襯里受熱。為可靠測量，重要的是電極應當完全浸沒在被測流體中，傳感器可以安裝在任何方位(水平、垂直、傾斜)，只要通過電極的連線基本處于水平位置即可(與水平線夾角一般<10度)，為了進一步減小夾帶氣泡對測量的影響，可以適當提高工作壓力。要避免管道內產生負壓，損壞襯里。儀表安裝場所的磁場強度應小于400A/m。4.與金屬管道的連接、連線和接地  流量信號是以介質為參考點(0V)的差動信號，傳感器內部已將信號參考點(OV)與金屬測量管連通。一般通過管道法蘭與儀表法蘭的連接螺栓雖然能使流量計取得介質電位(0V)，但正規的方法是加裝電氣連線，確保以介質為OV的流量信號可靠輸出。傳感器還應加接地線，接地電阻應小.于10歐姆。5.其他安裝注意事項①電磁流量計接地裝置應獨立設置，不能與電氣系統共用接地裝置，接地電阻≤109.②儀表安裝完畢，通過2mm2銅芯軟線將電磁流量計接地極連接到接地裝置。③為了保護電磁流量計內襯不被機械劃傷，建議管道吹掃完畢后，再安裝電磁流量計。同時，在焊接管道時，嚴格控制電焊機接地線搭接位置，避免用電磁流量計本體作為導體通過焊接電流，以防電子線路被擊穿，造成儀表損壞。④為了防止電磁流量計受到管道的振動、熱脹冷縮的影響，避免將電磁流量計單獨固定，可以通過管道一起進行支撐。⑤電磁流量計中心軸應與管道中心軸保持同心，以免引起測量誤差。⑥搬運電磁流量計時，應保證流量計測量管部位均衡受力，或通過本體的吊環進行搬運，不能讓流量計信號引出管和接線盒受力。⑦當介質中含有固體沉淀物時，電磁流量計應垂直安裝，避免安裝在水平管道的最低點，以防物料堆積在管道內。⑧盡量遠離泵出口安裝，因為泵出口介質狀態不穩定并且距離電動機太近，容易產生干擾。德國VSEAR400流量計生產電磁流量計應用中主要存在以下幾點不足:(1)電磁流量計井下精確定位問題。由于儀器本身沒有深度定位裝置,僅器下入深度的計量是靠絞車上的深.度計數器來完成。深度計數器計量結果的精度不但與計數器本身有關,而且還與工作環境有關。如果深度誤差太大，測量結果就失去意義。因此,深度校正是現場測試的一個關鍵問題。(2)管徑變化對測量結果的影響。通常應用的電磁流量計是中心流速式的，僅器的標定是在特制的管道中完成的，如果測量環境與標定環境不同,就會出現測量誤差。以內流式儀器為例，若它在內徑為φ62mm光油管中標定，在內徑為φ59mm的涂料油管中測量時就會引入最大15.28%的誤差。這是系統誤差，因此在儀器測量過程中要搞清楚被測管道的內徑，解釋資料時要扣除因管徑變化引起的測量誤差。大量實際測量數據表明，由管徑變化引起的誤差都在10%以內。(3)電磁流量計的標定問題。儀器是用清水標定的,若注，入介質改為污水或其它非清水介質時會對測量結果產生什么樣的影響，也是應用中要考慮的一個問題。在實際應用中,常常需要在現場對儀器進行標定,且要保證標定結果的準確性。(4)不能連續測量。電磁流量計如果能連續測量管柱內的流動剖面,就能直觀地反映出整個井筒內的吸水情況,這樣有利于測井資料的解釋。由于結構設計上的缺陷，電磁流量計目前還不能完全實現連續測量。作為流量計,首先需要確定它的通徑和流量測量范圍即確定傳感器測量管內流體的流速范圍?！　×髁坑嬃砍谭秶倪x擇對提高流量計工作的可靠性及測量精度有很大的關系根據不低于預計的最大流量值的原則選擇滿量程.正常常用流量最好超過滿量程的50%這樣就可以獲得較高的測量精度?！　鞲衅魍ǔ＿x用與工藝管道相同的通徑或者略小些.在量程選定的情況下通徑的選擇是根據不同的測量對象以及傳感器測量管內流體流速的大小來決定的.電磁流量計所測流體的流速從其測量原理本身考慮可以選得很高有些場所曾選到10m/s但在一般使用條件下,考慮到管道中流體的流速與壓力損失的關系流速選擇在2~4m/s為最適宜.在特殊情況下要按照不同的使用條件來確定。例如對于帶有有顆粒造成管壁磨損的流體常用流速選為≤3m/s對于易粘附管壁的流體常用流速則選為≥2m/s.在測量紙漿時流體的流速提高到4m/ s 以上,可以達到自動清除電極上附著纖維的目的?！　〈_定了流速以后流量計傳感器的通徑可以根據下述關系式確定。電磁流量最大流量選擇參考圖金屬管浮子流量計常見故障及處理方法1.指針抖動　　輕微抖動，-般都是由于流體流動自然引起的，不影響正常使用，可以在儀表的設置中適當的加大阻尼參數。劇烈抖動，一般是介質波動，脈動引起，還有一種原因是安裝不正確，安裝工況不符合流量計的要求，超過流量計的可測量量程。2.指針不動　　一般是浮子卡死，不能隨著流體流動而上下移動。我廠的多臺金屬管浮子流量計均出現過這種現象，通過拆檢，發現是浮子卡死引起的。進一步分析原因為，浮子的導向軸由于長年磨碎形成凹槽，導向軸轉動，與D形固定環卡住，導致浮子不能移動。我們的處理方法是將D形孔擴成圓形孔使得浮子能上下移動，使得儀表在不更換的情況下回復運行。還有-種原因是浮子.上的磁鋼吸附介質中的鐵磁性物質，8積月累，形成水垢狀結合體，導致浮子移動不靈活甚至不能移動。這種情況是加裝過濾裝置，及時清理，定期維護方能正常使用。3.流量計沒有顯示　　可能是電源接觸不良或接線脫落，查看電源供應是否正常，接線是不是緊固，正負極是不是接反等。還有就是流量計內部電路損壞，顯示組件損壞，處理方法是更換電路板顯示部件等。4.實際流量與指示流量不一致　　一般是浮子受介質腐蝕造成浮子的質量體積等發生變化，造成儀表系數與出廠標定的數值不一樣，所以顯示的流量與實際相測得的的流量存在誤差。還有就是錐管內直徑尺寸變化，與浮子變化一樣，都是改變了儀表的系數，與出廠標定的數值不一樣等。解決辦法是更換成耐腐材料，或者重新標定，或者換新的浮子。如果還不能解決，那只能更換流量計了。浮子、椎管附著水垢污臟等異物層，那么就要對內部進行清洗蒸汽吹掃，還要防止損傷椎管內表面和浮子，保持浮子原有光潔度。還有就是流體本身發生變化，與原來的密度相比發生變化，不能準確測的流量。那么使用時只能修改內部參數使得適應新流體的密度等特性。氣體、蒸汽、壓縮性流體溫度壓力變化，那么溫度壓力等運行條件變化對流量測量值影響頗為靈敏，按新條件作換算修正。流體脈沖，氣體壓力急劇變化，指示值波動，那么雖然浮子偶發跳動影響不大，但周期性振蕩，管道系統必須設置緩沖裝置，或者改用有阻尼的儀表。液體中混入氣泡，氣體中混入液滴，那么混入物改變密度等影響，做必要改進排除之。用于液體時儀表內部死角存留氣體，影響浮子部件浮力，那么對小流量儀表及運行在低流量時影響顯著,排除氣體。5.指針指示呆遲　　浮子和導向軸間有微粒等異物或導向軸彎曲等原因卡住，解決方法是拆卸檢查，清洗，鏟除異物，校直導向軸等。導向軸彎曲的原因大多是閥門快速啟閉，浮子急劇升降沖擊所致。磁耦合浮子組件磁鐵四周附著鐵粉或顆粒，解決辦法是拆卸清洗使之運行自如，不卡頓。運行初期利用旁路管，充分沖洗管道。為防止長期使用時管道可能產生鐵銹，可在金屬管浮子流量計前裝設過濾器。指示部分連桿或者指針卡住，解決辦法是手動試磁鐵耦合連接的運動連桿，有卡頓阻尼部位調整之。檢查旋轉軸與軸承間是否有異物阻礙運動，解決辦法是清除義務或更換零件。磁耦合的磁鐵磁性下降，解決辦法是拆卸下儀表，用手.上下移動浮子，確認指示部分指針等平穩地跟隨移動;不跟隨或者跟隨不穩定則換新零件。金屬管浮子流量計與恒流閥組成的吹掃設備原理，如圖1所示，以恒定人口壓力為例:   彈性膜片受到向上的作用力為: P2A+P1a(1) 彈性膜片受到向下的作用力為: P3A+P2a+F(2) 在壓力平衡狀態時，即式(1)=式(2)時: P2A+P1a=P3A+P2a+F(3) 作為壓力調節器膜片的壓差P2-P3,我們可以得到: P2-P3=F/A-(a/A)(P1-P2)(4) 由于a<A,所以(a/A)(P1-P2)可以忽略不計,由于F和A都時恒定值，所以: C(恒定值)=P2-P3   當金屬管浮子流量計測量介質是不可壓縮的液體時，RE壓力調節器可以適用于出口壓力變化。對于式(4)，由于P是恒 定的，P3是變化的，因此，P3變為:P3+△P,P2變為: P2+△P,所以: C(恒定值)=P2-P3
