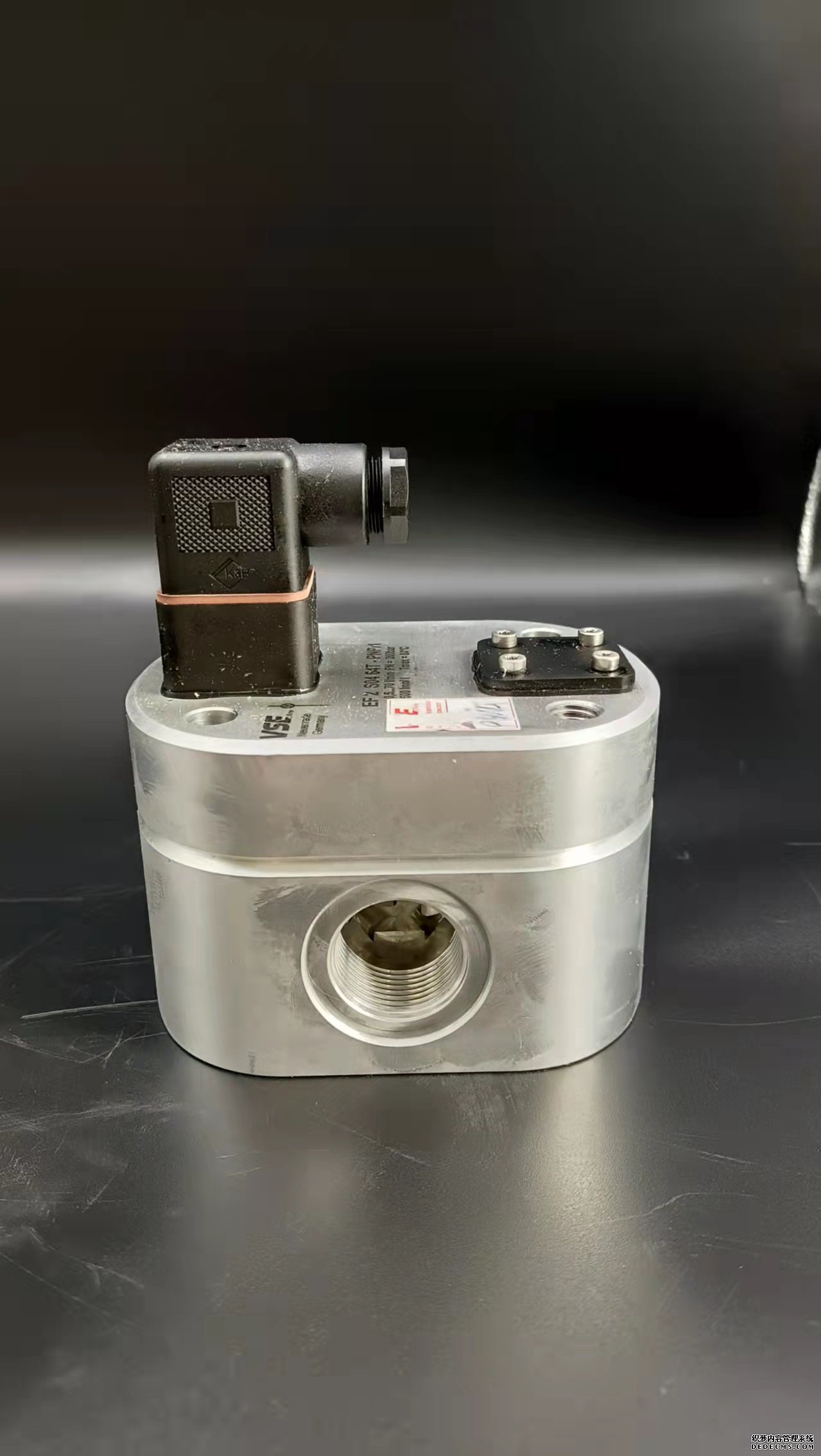

德國VSEVHM02-2/流量計生產同時我們還經營：智能電磁流量計與其他傳統模擬或非智能電磁流量計有非常大的區別，尤其在測量精度可靠性、穩定性、可以修改流量計量程、使用功能和使用壽命等方面。電磁流量計設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便?！　≈悄茈姶帕髁坑嬤m用測量封閉管道中導電液體和漿液的體積流量，如潔凈水、污水、各種酸堿鹽溶液、泥漿、礦漿、紙漿、糖漿及食品方面的液體等?！　≈悄茈姶帕髁坑嬍怯蓚鞲衅髋c轉換器兩個部分組成，對于一體式智能電磁流量計選型方法，與工況三要素離不開，從測量的介質，測量的溫度壓力，測量的流量范圍三個方面說起。1、什么是介質　　　介質就是智能電磁流量計所要測量的流體，在管道中流動的物體，稱之為介質。介質又可分多種，在管道中，所有的介質都要清楚地了解，這樣才可以選擇適應現場工況的智能電磁流量計。2、溫度壓力是什么　　　　溫度壓力是指管道中的溫度及管道中的壓力，壓力等級的大小與溫度的大小，會直接影響到智能電磁流量計的選型，因此選型時，一定要確認管道中的壓力與溫度范圍。3、量程是什么　　　　量程是指智能電磁流量計的測量范圍可以滿足現場的要求，這個數據是比較重要的，量程太大或太小，都對一體式智能電磁流量計有直接的影響，甚至無法使用。1.制定氣體流量計定期清理表內液體的制度　　為保障旋進旋渦流量計計量的準確性,降低故障概率,在實際的運行與使用過程中,要進行計定期進行流量計各個部件的清理,尤其是要清理氣體流量計內的無關液體,相關部門需結合其具體的使用情況,確定最佳的清理周期,應用恰當的清理方法,保障清理的效果.2.及時更換氣體流量計漩渦發生體　　漩渦發生體如果在使用的過程中出現了損壞現象,同樣會影響計量精度.因此,這就要求在日常的維護過程中,需要定期進行氣體流量計漩渦發生體的定期更換.通常情況下,漩渦發生體的損壞主要是由于氣中含有細小泥沙等雜物,這些雜物會在流量計的運行過程中對螺旋體產生一定的沖擊,進而導致傳感器出現故障,這種情況下,就需要保障氣中不存在任何無關的雜物,及時清理流量計螺旋體,避免其他雜質、硬物造成的沖擊與損壞.3.現場進行壓力系數調節　　對每臺旋進旋渦流量計而言,在出廠的過程中,都存在固定壓力與溫度系數,如果在實際的計量過程中,額定壓力高于介質壓力時,流量計的計量結果會與實際存在較大的偏差,甚至無法正常顯示.因此,在實際的計量工作中,需結合介質壓力等參數,可以進行壓力系數的調節與控制.4.加強計量器的管理　　機械干擾是旋進旋渦流量計最常見的故障,在實際的使用過程中,為了避免這些故障的出現,相關人員需要加強對流量計的管理,在安裝的過程中,要嚴格遵守相應的安裝規范,保障流量計前后良好的固定性,在操作的過程中,避免出現各種不當的操作行為.渦街流量計是依據流體力學振動現象中振動頻率與流速的對應關系工作。它對管道流速分布畸變、流動脈動及旋轉流十分敏感，同時由于其感.測元件為壓電晶體，各種機械振動對輸出信號干擾較大,僅表抗振性差。因此現場安裝條件要求較高。  為了達到測量精度，渦街流量計必須保證一定的前后直管段,并盡量避免在靠近調節閥、半開閥和.截止閥后安裝流量計;測壓點和測溫點應分別在下游側距流量計中心線3.5D~5.5D和6D-8D;。  渦街流量計的表體安裝不良，如接管偏大、偏小、偏移有臺階)或墊片突入管道都會引起測量誤差。配管內徑一般應等于或略大于流量計的內徑。如配管的實際內徑略小于流量計的內徑5%以內),雖不會影響僅表的固有K系數，但因流通面積突變引起表觀流速變化而產生附加測量誤差，這可以通過修正K系數來補償。修正后的儀表系數為K"=K（D2/D1）2式中:Dt-儀表實際內徑;D2-配管實際內徑。  當測量容易汽化的液體或工作條件接近臨界狀態的液體時,為防止氣穴現象出現，設計安裝時必須確認管道內的最低壓力P'，這樣才能保證渦街流量計正常工作。p由下式計算:p≥2.7△p+1.3po△p≈1.1x10-6ρv2  式中:p-管道內流體絕對壓力，MPa;△p-流體在.發生體前后的壓差，MPa;po-在工作溫度下流體的飽和蒸汽壓，MPa;ρ--工作條件下流體的密度，kg/m³，V-流動流體的流速,m/s.儀表使用中還要注意以下問題:①安裝渦街流量計的位置要遠離動力設備和變化頻繁的閥門，如管線振動較大，應在流量計前、后2D處加裝固定支架以咸振;②如管道流體的流速不穩，可考慮在管線上增加穩壓裝置或整流器來消除流速分布的不均勻現象;③由于壓電晶體的靈敏度隨溫度升高而大幅度下降，應避免在測量高溫介質（≤250℃),特別是高低溫頻繁變化的介質中使用;④流量計的安裝位置應避開較強的熱源、電場及磁場,盡量選擇較好的工作環境金屬管浮子流量計常見故障及處理方法1.指針抖動　　輕微抖動，-般都是由于流體流動自然引起的，不影響正常使用，可以在儀表的設置中適當的加大阻尼參數。劇烈抖動，一般是介質波動，脈動引起，還有一種原因是安裝不正確，安裝工況不符合流量計的要求，超過流量計的可測量量程。2.指針不動　　一般是浮子卡死，不能隨著流體流動而上下移動。我廠的多臺金屬管浮子流量計均出現過這種現象，通過拆檢，發現是浮子卡死引起的。進一步分析原因為，浮子的導向軸由于長年磨碎形成凹槽，導向軸轉動，與D形固定環卡住，導致浮子不能移動。我們的處理方法是將D形孔擴成圓形孔使得浮子能上下移動，使得儀表在不更換的情況下回復運行。還有-種原因是浮子.上的磁鋼吸附介質中的鐵磁性物質，8積月累，形成水垢狀結合體，導致浮子移動不靈活甚至不能移動。這種情況是加裝過濾裝置，及時清理，定期維護方能正常使用。3.流量計沒有顯示　　可能是電源接觸不良或接線脫落，查看電源供應是否正常，接線是不是緊固，正負極是不是接反等。還有就是流量計內部電路損壞，顯示組件損壞，處理方法是更換電路板顯示部件等。4.實際流量與指示流量不一致　　一般是浮子受介質腐蝕造成浮子的質量體積等發生變化，造成儀表系數與出廠標定的數值不一樣，所以顯示的流量與實際相測得的的流量存在誤差。還有就是錐管內直徑尺寸變化，與浮子變化一樣，都是改變了儀表的系數，與出廠標定的數值不一樣等。解決辦法是更換成耐腐材料，或者重新標定，或者換新的浮子。如果還不能解決，那只能更換流量計了。浮子、椎管附著水垢污臟等異物層，那么就要對內部進行清洗蒸汽吹掃，還要防止損傷椎管內表面和浮子，保持浮子原有光潔度。還有就是流體本身發生變化，與原來的密度相比發生變化，不能準確測的流量。那么使用時只能修改內部參數使得適應新流體的密度等特性。氣體、蒸汽、壓縮性流體溫度壓力變化，那么溫度壓力等運行條件變化對流量測量值影響頗為靈敏，按新條件作換算修正。流體脈沖，氣體壓力急劇變化，指示值波動，那么雖然浮子偶發跳動影響不大，但周期性振蕩，管道系統必須設置緩沖裝置，或者改用有阻尼的儀表。液體中混入氣泡，氣體中混入液滴，那么混入物改變密度等影響，做必要改進排除之。用于液體時儀表內部死角存留氣體，影響浮子部件浮力，那么對小流量儀表及運行在低流量時影響顯著,排除氣體。5.指針指示呆遲　　浮子和導向軸間有微粒等異物或導向軸彎曲等原因卡住，解決方法是拆卸檢查，清洗，鏟除異物，校直導向軸等。導向軸彎曲的原因大多是閥門快速啟閉，浮子急劇升降沖擊所致。磁耦合浮子組件磁鐵四周附著鐵粉或顆粒，解決辦法是拆卸清洗使之運行自如，不卡頓。運行初期利用旁路管，充分沖洗管道。為防止長期使用時管道可能產生鐵銹，可在金屬管浮子流量計前裝設過濾器。指示部分連桿或者指針卡住，解決辦法是手動試磁鐵耦合連接的運動連桿，有卡頓阻尼部位調整之。檢查旋轉軸與軸承間是否有異物阻礙運動，解決辦法是清除義務或更換零件。磁耦合的磁鐵磁性下降，解決辦法是拆卸下儀表，用手.上下移動浮子，確認指示部分指針等平穩地跟隨移動;不跟隨或者跟隨不穩定則換新零件。1.Modbus通訊協議概述   Modbus協議是應用于金屬管浮子流量計電子控制器上的一種通用協議。通過此協議，控制器相互之間控制器經由網絡(例如以太網)和其他設備之間可以通信。它已經成為一通用工業標準。有了它,不同廠商生產的控制設備可以連成工業網絡,進行集中監控,減少了人力成本，提高了生產效率。  Modbus協議采用主從工作方式，允許一臺主機和多臺從機通信,每臺從機地址由用戶設定，地址范圍為1~255。通信采用命令,應答方式，每一-種命:令幀都對應一-個應答幀。命令幀由主機發出，所有從機都將收到報文,但只有被尋址的從機才會響應命令,返回相應的應答幀。如果命令幀中尋址地址為0,則視為全局廣播,所有從機把它當一條命令執行,不返回應答幀。 2.Modbus網絡通訊傳輸模式   Modbus網絡通訊可以設置為兩種傳輸模式:ASCII模式或RTU(RenoteTeminalUnit)模式。筆者介紹的流量計采用的是RTU模式。RTU模式主要優點是:在同樣的波特率下可比ASCII方式傳送更多的數據。 RTU模式中字節的格式如下: 編碼系統:8位二進制，十六進制0-9,A-F。 數據位:1個起始位;8個數據位;奇/偶校驗時1個停止位,無奇偶校驗時2個停止位。 錯誤校驗區:循環冗余校驗(CRC)。 開始和終止都需要至少35個字符時間的停頓間隔。 3.Modbus功能碼   Modbus定義的功能代碼范圍為1~127,不同功能的設備往往只使用其中的一部分。在主機要求傳輸中,功能代碼告訴從機要執行一一個什么動作。在從機響應傳輸中，如果從機發送的功能代碼與主機發送的功能代碼相同,則表明從機已執行所要求的功能;如果不同則表明從機沒有執行所要求的功能，返回了一個錯誤信息。   金屬管浮子流量計設計在通訊過程中用03H(讀取內部寄存內容和10H（刷新多個寄存器內容）兩個功能。德國VSEVHM02-2/流量計生產流量計準確度影響的實驗分析 1實驗要求   實驗用鐘罩式氣體流量計標定裝置標定DN50G65氣體渦輪流量計,其準確度等級為1.5級;最小流量為Qmls:10m'/h,最大流量為Qmax:100m³/h;流量計量程比為1;10;上游直管段要求:5D=50X5=250mm=25cm,'下游直管段要求:3D=50X3=150mm=15cm. 2實驗思路   實驗以在流量計前端安裝一對大小頭作為擾流件,在擾流件和流量計之間安裝不同長度的直管段。經過一定時間段的運行,確認標準裝置與流量計的流量偏差以及疣量計的重復性,以此分析擾流件對流量計準確度的影響。 3實臉分析 3.1在流量計.上游安裝40cm直管段,下游安裝19cm直管段實驗   流量計上游直管段長度大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝圖如圖1所示，示意圖如圖2所示。 實驗數據如表3所示。   從表3可以看出,擾流件安裝在距流量計上游端較遠時,其運行數據的流量偏差與重復性符合流量計的國家標準。 3.2在流量計上游安裝29.1cm直管段,下游安裝19cm直管段實驗   流量計上游直管段長度較大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖3所示.   實驗數據如表4所示。從表4可以看出,擾流件安裝在距流t計上游端接近5D處時,其運行數據的流量偏差(qmin≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。 3.3在流量計上游安裝19cm直管段,下游安裝40cm直管段實驗   流量計上游直管段長度小于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖4所示   從表5可以看出,找流件安裝在流量計上游端小于5D處時,其運行數據的流量偏差(qai≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。金屬管浮子流量計的安裝應嚴格按照說明書中的有關技術要求去做,并注意以下幾個問題: 1.金屬管浮子流量計在安裝時應留有足夠的空間,進口應有5倍管道直徑以上的直管段,出口段為250mm,安裝位置應選擇在沒有震動、便于觀察和維修的場所。 2.為保證在任何時候測量管內都充滿料液,金屬管浮子流量計應安裝在上料管的垂直段,液體流向為由下而上,不得倒流。為了便于檢查、修理和更換,安裝時采用聯接旁通,并且在金屬管浮子流量計下側留有清洗口。 3.由于在管道吹掃時有些鐵銹、焊漬清洗不凈,有時介質中含有鐵磁顆粒,應在入口處安裝磁過濾器以避免這些雜質會被吸附在浮子上使浮子卡住。 4.若金屬管浮子流量計管徑小于工藝管道管徑,應在LZ兩端安裝漸縮管,然后和工藝管道相連。 5.為了提高整個測量系統的抗干擾技術性能,信號和電源電纜要分開敷設,分別套在鋼管內,尤其要遠離動力電纜,信號電纜兩接頭的外露部分要保持非常短。 6.為保證測量精度,消除外界干擾,金屬管浮子流量計的接地線采用不小于4mm2的銅線與大地相連,埋設深度在1m左右。渦街流量計是依據流體力學振動現象中振動頻率與流速的對應關系工作。它對管道流速分布畸變、流動脈動及旋轉流十分敏感，同時由于其感.測元件為壓電晶體，各種機械振動對輸出信號干擾較大,僅表抗振性差。因此現場安裝條件要求較高。  為了達到測量精度，渦街流量計必須保證一定的前后直管段,并盡量避免在靠近調節閥、半開閥和.截止閥后安裝流量計;測壓點和測溫點應分別在下游側距流量計中心線3.5D~5.5D和6D-8D;。  渦街流量計的表體安裝不良，如接管偏大、偏小、偏移有臺階)或墊片突入管道都會引起測量誤差。配管內徑一般應等于或略大于流量計的內徑。如配管的實際內徑略小于流量計的內徑5%以內),雖不會影響僅表的固有K系數，但因流通面積突變引起表觀流速變化而產生附加測量誤差，這可以通過修正K系數來補償。修正后的儀表系數為K"=K（D2/D1）2式中:Dt-儀表實際內徑;D2-配管實際內徑。  當測量容易汽化的液體或工作條件接近臨界狀態的液體時,為防止氣穴現象出現，設計安裝時必須確認管道內的最低壓力P'，這樣才能保證渦街流量計正常工作。p由下式計算:p≥2.7△p+1.3po△p≈1.1x10-6ρv2  式中:p-管道內流體絕對壓力，MPa;△p-流體在.發生體前后的壓差，MPa;po-在工作溫度下流體的飽和蒸汽壓，MPa;ρ--工作條件下流體的密度，kg/m³，V-流動流體的流速,m/s.儀表使用中還要注意以下問題:①安裝渦街流量計的位置要遠離動力設備和變化頻繁的閥門，如管線振動較大，應在流量計前、后2D處加裝固定支架以咸振;②如管道流體的流速不穩，可考慮在管線上增加穩壓裝置或整流器來消除流速分布的不均勻現象;③由于壓電晶體的靈敏度隨溫度升高而大幅度下降，應避免在測量高溫介質（≤250℃),特別是高低溫頻繁變化的介質中使用;④流量計的安裝位置應避開較強的熱源、電場及磁場,盡量選擇較好的工作環境德國VSEVHM02-2/流量計生產1.量程選擇.當使用低量程的流量計時,儀表讀數偏差會增加,而使用滿量程時,若參數值波動較大,則會使測量值偏低。2.差壓計零位,靜壓漂移,隨環境改變示值超差。3.差壓計讀數誤差的影響因素有：(1)雙波紋管差壓計安裝時其傾斜度超標或安裝不牢靠。(2)存在靜壓零位誤差。(3)波紋管受腐蝕或泄漏。(4)四連桿機構摩擦過大。(5)記錄筆在卡片上壓得過緊,墨水管緊使筆尖不能正常工作。(6)差壓計存在不規則的校驗特性,且為不可修正,或可能存在校準誤差。(7)記錄曲線為人為手動補描。(8)記錄卡片不規范,存在偏心引起流量計誤差。(9)時鐘走時不準。作為流量計,首先需要確定它的通徑和流量測量范圍即確定傳感器測量管內流體的流速范圍?！　×髁坑嬃砍谭秶倪x擇對提高流量計工作的可靠性及測量精度有很大的關系根據不低于預計的最大流量值的原則選擇滿量程.正常常用流量最好超過滿量程的50%這樣就可以獲得較高的測量精度?！　鞲衅魍ǔ＿x用與工藝管道相同的通徑或者略小些.在量程選定的情況下通徑的選擇是根據不同的測量對象以及傳感器測量管內流體流速的大小來決定的.電磁流量計所測流體的流速從其測量原理本身考慮可以選得很高有些場所曾選到10m/s但在一般使用條件下,考慮到管道中流體的流速與壓力損失的關系流速選擇在2~4m/s為最適宜.在特殊情況下要按照不同的使用條件來確定。例如對于帶有有顆粒造成管壁磨損的流體常用流速選為≤3m/s對于易粘附管壁的流體常用流速則選為≥2m/s.在測量紙漿時流體的流速提高到4m/ s 以上,可以達到自動清除電極上附著纖維的目的?！　〈_定了流速以后流量計傳感器的通徑可以根據下述關系式確定。電磁流量最大流量選擇參考圖電磁流量計有著廣泛應用，但是電磁流量計在使用過程中有很多因素會影響電磁流量計的測量結果不準確。結合實踐經驗，本文將導致電磁流量計產生故障的原因概括為：管內液體未充滿、液體中含有固相、因材質與被測介質不匹配而引發的故障、因人為因素造成的故障等。1.管內液體未充滿　　管內液體未充滿是導致電磁流量計產生誤差的重要原因。導致管內液體未充滿的原因有多種，比較常見的是背壓不足或流量傳感器安裝位置不良，同時，管內液體未充滿程度不同，其故障表現也有所不同，具體言之，若只有少量氣體在水管管道中呈分層流或波狀流，則故障現象表現為誤差增加，即流量測量值與實際值不符；若流動狀態呈現為氣泡流或塞狀流，除測量值與實際值不符外，還會因氣相瞬間遮蓋電表面而出現輸出晃動等。因此，多種誤差表現均指向管內液體未充滿，在實踐過程中，要正確辨別不同現象，理清其產生的實質原因。2.液體中含有固相　　液體中含有固相，即：液體中含有粉狀、顆?；蚶w維等固體，液體中一旦含有固相便會導致多種故障產生：漿液噪聲；電極表面玷污；導電沉積層或絕緣沉積層覆蓋電極或襯里；襯里被磨損或被沉積物覆蓋，流通截面積縮小等。3.因材質與被測介質不匹配而引發的故障　　因材質與被測介質不匹配而引發故障的電磁流量計與介質接觸的零部件有電與接地環，匹配失當除耐腐蝕問題外，主要是電表面效應。簡單幾招解決渦輪流量計不準1、水源脈動流影響流量波動性比較大?！　〗鉀Q辦法：增加泵和渦輪流量計之間的直管道距離，使流量穩定。2、渦輪流量計安裝位置離閥門或彎管位置太近，當原料經過閥門或彎管部分，造成流量波動?！　〗鉀Q辦法：此時應該遠離閥門和彎管位置，保證一定的前后直管段是解決問題的好方法。3、渦輪流量計附近有電機，變頻器，強電流之類的干擾源?！　〗鉀Q辦法：流量計儀表接地，或加濾波電容。如果問題還是解決不了，最好的辦法就是遠離干擾源。4、渦輪流量計無流量顯示：首先檢查線路是否存在問題，如信號線脫落，有斷線等。將傳感器和信號放大器分離，信號放大器與儀表連接，用鐵質金屬在取信號的放大器底部距離2~3mm距離來回劃動，如儀表有顯示，則說明顯示部分無問題?！　〗鉀Q辦法：請將流量傳感器從管道卸下，檢查流量計葉輪是否被纏住或葉輪出現破損現象。5、流量計顯示流量比實際流量?。阂话阍斐蛇@個問題的原因是葉輪旋轉不滑快或葉片斷裂?！　〗鉀Q辦法：將流量計從管道拆除，檢查流量計是否被纏住或有破損現象。6、渦輪流量計顯示誤差比較大：首先檢查流量傳感器系數即K值和儀表其他參數是否設置正確；有條件的情況下，用電子秤進行實際標定校準?！　〗鉀Q辦法：如流量重復性差或根本無法校準，可與供貨商聯系。

您如果需要德國VSEVHM02-2/流量計生產的產品，請點擊右側的聯系方式聯系我們，期待您的來電
