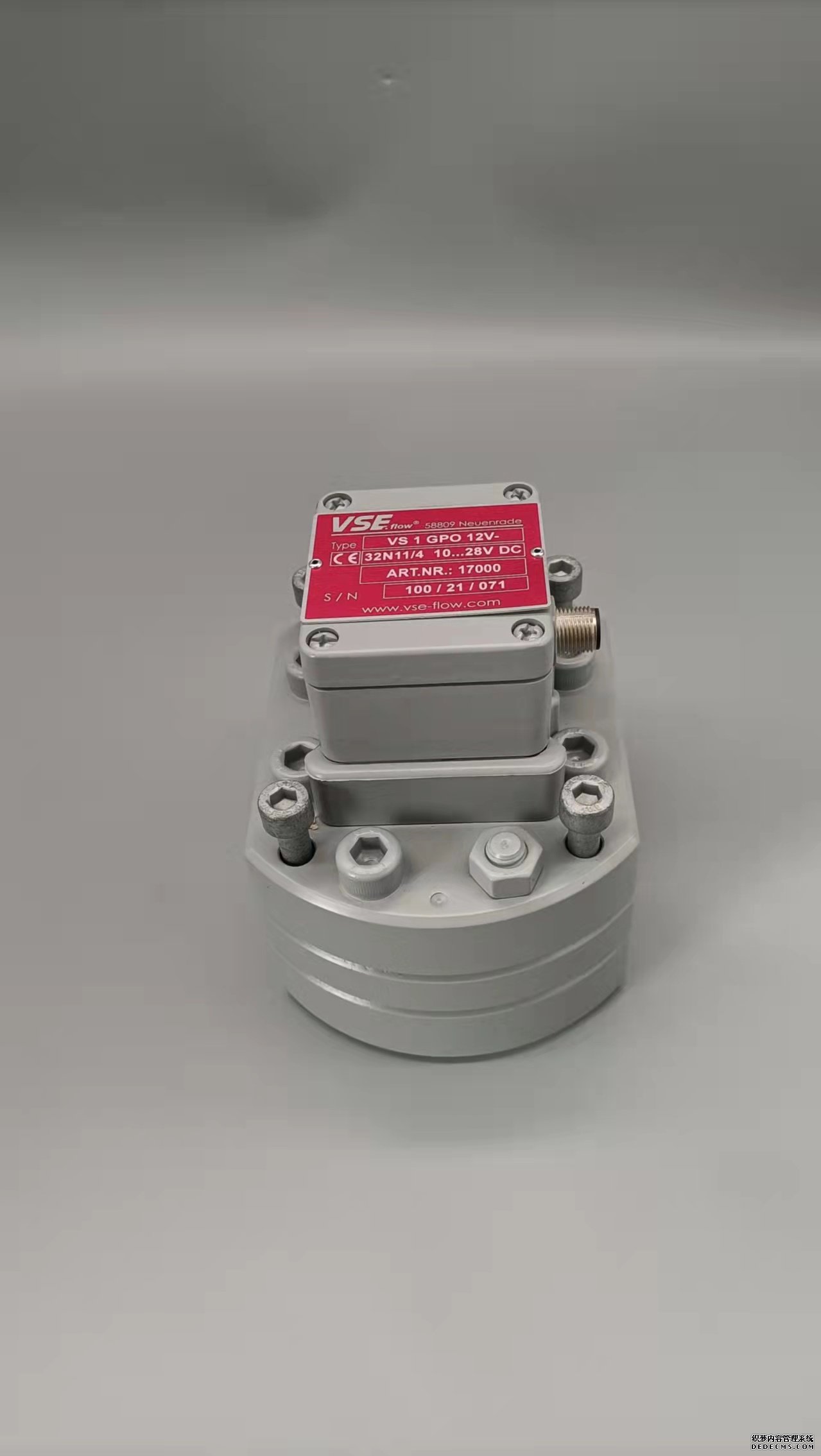

德國VSEVHM02-2/流量計中國官網同時我們還經營：針對傳統電磁流量計用信號電纜的易受電磁干擾和內部產生較大噪音的性能缺陷，首先根據電磁流量計用信號電纜的特點及其運行環境要求設計了多種結構方案,而后綜合考慮電纜抗電磁干擾水平、內部噪音水平、工藝的實現難度和制造成本等因素對相關設計方案進行反復篩選，最終確定了新型低噪音電磁流量計用信號電纜的結構?！ ≡撔滦碗娎|的結構如圖1所示。導體為單股退火鍍錫軟銅線,以提高導體的導電性和防腐蝕性。在導體外繞包一層薄F4(聚四氟Z烯)半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音。絕緣采用材料較為純凈.介電常數較小具有一定彈性的聚丙烯絕緣級材料,并采用擠壓式擠出,減小絕緣層與導體的向隙。采用對絞組作為信號傳輸線,由于在兩根傳輸線上感應的電壓接近相等,減小了電壓差值，提高了信號傳輸穩定性;對絞組由兩種不同顏色絕緣線芯組成,相鄰線對對絞節距應不大于100mrmn。對絞分屏蔽紀(即對對絞組進行分屏蔽,每對對絞組外繞包兩層聚酯帶和--層厚0.04mm鋁塑復合帶繞包,內置-根7X0.26mm鍍錫銅絞線作引流線)有利于對不同對絞組之間信號中音的抑制和隔離。對絞分屏敞組同心式絞合成纜，在對絞分廉蔽組間]填充非吸濕性材料,以保證纜芯圓整。在成纜纜芯外繞包兩層聚酯帶,再采用鋁塑復合帶繞包,內置鍍錫銅線作引流線,以提高電纜電磁屏蔽能力?？偲脸▽油鈹D包隔離層(隔離護套).隔離層采用絕緣級低密度聚乙烯材料。隔離層外采用鎧裝層，鎧裝材料為高導磁合金鋼帶.其為強磁材料,叮將外來的磁通大部分限制在鎧裝層的外表面上(僅布少部分能進.人被屏蔽的空間);鎧裝時對高導磁合金鋼帶采用縱包焊接,確保其形成.連續圓杜管;鎧裝層可提高電纜抗電您T擾水平以及對電纜進行加強，減少電纜振動引起的電動勢。外護奈采用監色軟PVC(聚氯乙烯)護層級電纜材料擠包,實現電纜防護?！ ≡撔滦偷驮胍綦姶帕髁坑嬘眯盘栯娎|通過開發新的結構和選用新的材料具有了高抗電磁干擾能力和優異的低噪音性能,可實現信號的高分辨率、高精度和穩定傳輸:a.通過采用絕緣線芯對絞、對絞鋁箔分屏蔽、引流線設置、鋁箔總屏蔽、全封閉鋼合金鎧裝屏蔽等綜合設計,對內外部電場和磁場形成有效的屏蔽隔離,抑制了內部串音,降低了信號傳輸的波動性,大大提高了電纜的抗電磁干擾水平,提高了電纜傳輸信號的準確性和可靠性。在實際工程安裝中,電纜也不必穿金屬管敷設，可降低工程成本。b.采用鍍錫導體以及導體外設置F4半導電帶,有利于降低導體和絕緣之間的摩擦起電噪音,同時電纜整體設計結構緊湊,尤其是鋼合金鎧裝層的設計,使得電纜內部相對滑動少,一定程度上也減少了電纜內部摩擦起電噪音的產生,這樣可以將原始噪音降低2~3個數量級,極大地提高了傳輸信號的分辨率和精度,減小了電磁流量計的計量誤差,大大提高了電磁流量計的計量準確性、精確性和可靠性,完全可滿足微量精確計量場合的使用要求。容積式流量計主要用來測量不含固體雜質的高粘度液體，例如油類、冷凝液、樹脂和液態食品等粘稠流體的流璧，而且測量準確，精度可達士0.2%，而其他流量計很難測量高粘度介質的流量。橢圓齒輪流量計是最常用的一種容積式流量計.如圖3-13所示。1.工作原理 橢圓齒輪流量計的測量部分是由兩個互相嚙合的橢圓形齒輪A和B以及軸、殼體等組成。橢圓齒輪與殼體之間形成測量室。如圖3-14所示?！ ‘敱粶y流體流經橢圓齒輪流量計時，由于要克服儀表阻力必然引起壓力損失，從而在其人口和出口之間產生壓力差 . 在此壓力差的作用下，產生作用力矩使橢圓齒輪連續轉動 . 由于 P1>P2，P1、P2共同作用產生的合力矩使A輪順時針轉動. 而B輪上的合力矩為零，此時A輪帶動 B 輪順時針轉動.A為主動輪.B為從動輪. 在圖3-14(b) 所示中間位置時，A輪和B輪都為主動輪.在圖3-14(c)所示位置時，A輪上的合力矩為零，而B輪上的合力矩最大.B 輪逆時針轉動，此時B為主動輪 .A 為從動輪。如此循環往復，將被測介質以橢圓齒輪與殼體之間的月牙形容積為單位，依次由進口排至出口。橢圓齒輪流量計旋轉一周排出的被測介質體積量是月牙形容積的 4 倍。橢圓齒輪流量計的體積流量Q為:Q=4nv2(3-7)式中:n為橢圓齒輪的旋轉速度;V2為橢圓齒輪與殼體間形成的月牙形測量室的容積。2.使用特點 橢圓齒輪流量計適用于潔凈的高粘液體的流量測量，其測量精度高，壓力損失小，安裝使用方便，可以不需要直管段。但被測介質中不能含有固體顆粒，更不能夾雜機械物，否則會引起齒輪磨損甚至損壞。所以為了保護流量計，必須加裝過濾器?！ E圓齒輪流盤計在啟用或停運時，應緩慢開、關閥門，否則易損壞齒輪，另外，流量計的溫度變化不能太劇烈，否則會使齒輪卡死。1.導電性和非導磁性 通過電磁流量計的工作原理可知電極上要產生感應電動勢,首先電極必須是導體,因此電極必須具有非常好的導電性能。另外,電極處于工作磁場中,為防止磁力線在電極上集中,電極材料必須是非導磁的。2.耐腐蝕性 在電磁流量計工作的過程中,電磁傳感器部分只有電極與被測介質相接觸,因此電極材料的耐腐蝕性能是選擇電極材料的重要因素。 電極的耐腐蝕性能對測試性能的影響主要分為兩個方面。(1)電極受被測介質的腐蝕或磨損,會改變兩電極間的距離L。對式的L求偏導,可以得到測量誤差(2)電極在被腐蝕的過程中,電極上會出現相當大的直流漂移電壓,使測量輸出產生大幅度的波動,影響到測試的讀數。3.電極的表面效應 電極的表面效應分為表面化學反應、電化學和極化現象,以及電極的觸媒作用三個方面。(1)表面化學反應。電極表面與被測介質接觸后,為了抗拒被測介質的腐蝕,往往會形成一層薄的鈍化膜或氧化層。它們可能會提高電極表面的耐腐蝕性能,但也有可能增加表面接觸電阻,導致儀器不能正常工作。(2)電化學和極化現象。由于目前普遍采用低頻矩形波勵磁,雖然能減弱極化電勢的影響,但并不能完全消除極化電勢干擾的影響。極化電勢與液體介質性質以及電極材料性質有關。電化學現象容易在測量過程中產生漿液噪聲和流動噪聲,引起儀表輸出出現波動現象。為了避免或減小這個現象，可選配與被測液體電化學和極化電勢作用小的材料以及低噪聲電極。(3)觸媒作用。被測介質在電極的觸媒作用下產生化學反應而影響測量。4.電極的表面光沽度 電磁流量計電極接觸被測介質的表面對于粗糙度要求非常高,一般都應該拋光處理。主要原因有三個方面:表面光滑的金屬在電解質中抗腐蝕性能較強;表面粗糙的金屬,其產生的抗拒極化的氧化保護膜厚度不均勻,容易被顆粒狀、纖維狀等流體中的雜質劃破，造成變動的直流電位,影響測量的穩定性;表面粗糙的電極容易在測試過程中被被測介質中的雜質污染,表面容易被雜質附著結垢，影響測試效果。
德國VSEVHM02-2/流量計中國官網電磁流量計傳感器的接地 為了使電磁流量計可靠的工作,提高測量精度,不受外界寄生電勢的干擾,傳感器應有良好的單獨接地線,接地電阻＜10Ω.在連接傳感器的管道內若涂有絕緣層或是非金屬管道時,傳感器兩側還應加裝接地環.a、在金屬管道上的接地方式：金屬管道內避沒有絕緣層,按下圖接地.b、 在塑料管道上或有絕緣層、油漆管道上的接地方式：電磁流量計傳感器上的兩端面應加裝接地環,使管內流動的被測介質與大地短接,具有零電位.否則,電磁流量計無法正常工作.金屬管浮子流量計常見故障及處理方法1.指針抖動 輕微抖動，-般都是由于流體流動自然引起的，不影響正常使用，可以在儀表的設置中適當的加大阻尼參數。劇烈抖動，一般是介質波動，脈動引起，還有一種原因是安裝不正確，安裝工況不符合流量計的要求，超過流量計的可測量量程。2.指針不動 一般是浮子卡死，不能隨著流體流動而上下移動。我廠的多臺金屬管浮子流量計均出現過這種現象，通過拆檢，發現是浮子卡死引起的。進一步分析原因為，浮子的導向軸由于長年磨碎形成凹槽，導向軸轉動，與D形固定環卡住，導致浮子不能移動。我們的處理方法是將D形孔擴成圓形孔使得浮子能上下移動，使得儀表在不更換的情況下回復運行。還有-種原因是浮子.上的磁鋼吸附介質中的鐵磁性物質，8積月累，形成水垢狀結合體，導致浮子移動不靈活甚至不能移動。這種情況是加裝過濾裝置，及時清理，定期維護方能正常使用。3.流量計沒有顯示 可能是電源接觸不良或接線脫落，查看電源供應是否正常，接線是不是緊固，正負極是不是接反等。還有就是流量計內部電路損壞，顯示組件損壞，處理方法是更換電路板顯示部件等。4.實際流量與指示流量不一致 一般是浮子受介質腐蝕造成浮子的質量體積等發生變化，造成儀表系數與出廠標定的數值不一樣，所以顯示的流量與實際相測得的的流量存在誤差。還有就是錐管內直徑尺寸變化，與浮子變化一樣，都是改變了儀表的系數，與出廠標定的數值不一樣等。解決辦法是更換成耐腐材料，或者重新標定，或者換新的浮子。如果還不能解決，那只能更換流量計了。浮子、椎管附著水垢污臟等異物層，那么就要對內部進行清洗蒸汽吹掃，還要防止損傷椎管內表面和浮子，保持浮子原有光潔度。還有就是流體本身發生變化，與原來的密度相比發生變化，不能準確測的流量。那么使用時只能修改內部參數使得適應新流體的密度等特性。氣體、蒸汽、壓縮性流體溫度壓力變化，那么溫度壓力等運行條件變化對流量測量值影響頗為靈敏，按新條件作換算修正。流體脈沖，氣體壓力急劇變化，指示值波動，那么雖然浮子偶發跳動影響不大，但周期性振蕩，管道系統必須設置緩沖裝置，或者改用有阻尼的儀表。液體中混入氣泡，氣體中混入液滴，那么混入物改變密度等影響，做必要改進排除之。用于液體時儀表內部死角存留氣體，影響浮子部件浮力，那么對小流量儀表及運行在低流量時影響顯著,排除氣體。5.指針指示呆遲 浮子和導向軸間有微粒等異物或導向軸彎曲等原因卡住，解決方法是拆卸檢查，清洗，鏟除異物，校直導向軸等。導向軸彎曲的原因大多是閥門快速啟閉，浮子急劇升降沖擊所致。磁耦合浮子組件磁鐵四周附著鐵粉或顆粒，解決辦法是拆卸清洗使之運行自如，不卡頓。運行初期利用旁路管，充分沖洗管道。為防止長期使用時管道可能產生鐵銹，可在金屬管浮子流量計前裝設過濾器。指示部分連桿或者指針卡住，解決辦法是手動試磁鐵耦合連接的運動連桿，有卡頓阻尼部位調整之。檢查旋轉軸與軸承間是否有異物阻礙運動，解決辦法是清除義務或更換零件。磁耦合的磁鐵磁性下降，解決辦法是拆卸下儀表，用手.上下移動浮子，確認指示部分指針等平穩地跟隨移動;不跟隨或者跟隨不穩定則換新零件。智能電磁流量計的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。電磁流量計設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便?！ ≈悄茈姶帕髁坑嬙谠囘\行過程中會產生的問題，一般是由于安裝的問題或選型的問題引起的，而在正常運行期間發生的問題一般是由于工作條件變化或出現新干擾源等問題引起的。所以在正常運行期間的問題一般都可以歸結為儀表抗干擾能力的問題。下面小編就簡單分析一下智能電磁流量計輸出晃動的原因及解決辦法：一、智能電磁流量計輸出晃動大體上可歸納為這幾點：1、流動本身是波動或脈動的，實質上不是電磁流量計的故障，僅如實反映流動狀況；2、管道末充滿液體或液體中含有氣泡；3、外界雜散電流等電、磁干擾；4、液體物性方面（如液體電導率不均勻或含有較多變顆粒／纖維的漿液等）的原因；5、電極材料與液體匹配不妥。二、電磁流量計檢查程序： 智能電磁流量計輸出晃動的流程：先按流程圖考急作初步調查和判斷，然后再逐項細致檢查和試排除故障。流程所列檢查順序的先后原則是：1、可經觀察或詢問了解無須作較大操作的在前，即先易后難；2、按過去現場檢修經驗，出現頻度較高而今后可以出現概率較高者在前；3、檢查本身的先后要求。若經初步調查確認足后幾項故障原因，亦可提前作細致檢查?！ z查智能電磁流量計管內液體是否沖滿，如沒有充滿，那么傳感器處于水平安裝位置或垂直安裝流動的位置應特別注意，改換到能完全沖滿的位置，如垂直安裝流動的位置。德國VSEVHM02-2/流量計中國官網電磁流量計是灌漿過程的主要工藝流程，為在施工中進行有效的控制，需對施工過程中的水和水泥漿液進行計量和控制。 鉆孔、洗孔:灌漿施工首先要在巖層中自上而下分段進.行鉆孔，待單孔終孔，用大量清水洗孔，至回水變清，無流量測量點，故不展開討論。 簡易壓水試驗:洗孔結束，下孔口管，密封孔口，以設計要求的壓力向孔內送水，測定其相應的流量值，并據此計算巖體的透水率。計算結果關系到巖體滲透特性的評價以及灌漿成果資料整理。這一-測量點是十分重要和敏感的，準確是首要指標，水有一-定的電導率，滿足電磁流量計的測量要求，需要重點考慮的是電磁流量計的口徑，因為壓水試驗和灌漿用的是相同的電磁流量計. 灌漿:壓水試驗后,灌漿泵將一定水灰比(比如3:1,2:1,1:1,0.81,0.5:1)的水泥漿液壓送到孔中，--部分進入裂隙而擴散,余下的漿液經回漿管返出孔外,流回到漿液攪拌機中,在規定的壓力下,當注入率不大于0.4L/min時,繼續灌注30min;或不大于1L/min,繼續灌注60min,灌漿可以結束。每臺鉆孔設備都需要兩臺電磁流量計分別記錄進、返漿流量,灌漿量就等于進漿量減去返漿量,現場管線與電磁流量計安裝布置見圖3。 由于現場灌漿泵泵量多為6m³/h(100L/min),故電磁流量計的量程選為100L/min,由電磁流量計的測量原理可知[4],其流速的下限由.同噪聲或偏移的信噪比S/N(信號與噪聲)來決定，上限則由測量管內襯里的磨損和配管的經濟速度等來決定印。由于水泥漿液中帶有水泥固體顆粒,考慮到對電磁流量計襯里和電極的磨損，選用流速≤5m/s,另一方面水泥漿液又具有易粘附、沉淀、結垢的特性,故電磁流量計測量管內的流速應不低于0.5m/s,以起到對電極和內襯的自清掃作用。一般當測量管內實際流速<0.1m/s時,感應電動勢已變得十分微弱(零點幾μV~幾μV),此時噪聲.的影響逐步變為主導,甚至淹沒信號電動勢4],由流速與相對誤差的關系圖(圖4)可知，為了保證儀表的檢測精度,流速應大于0.5m/s.故推薦使用流速范圍為0.5~5m/s. 灌漿施工時吸漿量大小一般在0~100L/min,進、返漿,上電磁流量計相應的流量范圍為30~100L/min,從流量、流速與口徑三者關系表(表1)可知:電磁流量計口徑選擇DN25比較合適。DN25的測量范圍是14.72~147.18L/min,同時DN25和現場灌漿管道口徑一致,配套安裝時,不需要變徑。同時電磁流量計的時間常數也應該設置小一些,一般在1~3s,以提高測量的靈敏度。 封孔:待灌漿結束后,按照施工技術要求壓漿封孔,無流量測量點,故不展開討論。流量計準確度影響的實驗分析 1實驗要求 實驗用鐘罩式氣體流量計標定裝置標定DN50G65氣體渦輪流量計,其準確度等級為1.5級;最小流量為Qmls:10m'/h,最大流量為Qmax:100m³/h;流量計量程比為1;10;上游直管段要求:5D=50X5=250mm=25cm,'下游直管段要求:3D=50X3=150mm=15cm. 2實驗思路 實驗以在流量計前端安裝一對大小頭作為擾流件,在擾流件和流量計之間安裝不同長度的直管段。經過一定時間段的運行,確認標準裝置與流量計的流量偏差以及疣量計的重復性,以此分析擾流件對流量計準確度的影響。 3實臉分析 3.1在流量計.上游安裝40cm直管段,下游安裝19cm直管段實驗 流量計上游直管段長度大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝圖如圖1所示，示意圖如圖2所示。 實驗數據如表3所示。 從表3可以看出,擾流件安裝在距流量計上游端較遠時,其運行數據的流量偏差與重復性符合流量計的國家標準。 3.2在流量計上游安裝29.1cm直管段,下游安裝19cm直管段實驗 流量計上游直管段長度較大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖3所示. 實驗數據如表4所示。從表4可以看出,擾流件安裝在距流t計上游端接近5D處時,其運行數據的流量偏差(qmin≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。 3.3在流量計上游安裝19cm直管段,下游安裝40cm直管段實驗 流量計上游直管段長度小于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖4所示 從表5可以看出,找流件安裝在流量計上游端小于5D處時,其運行數據的流量偏差(qai≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。
