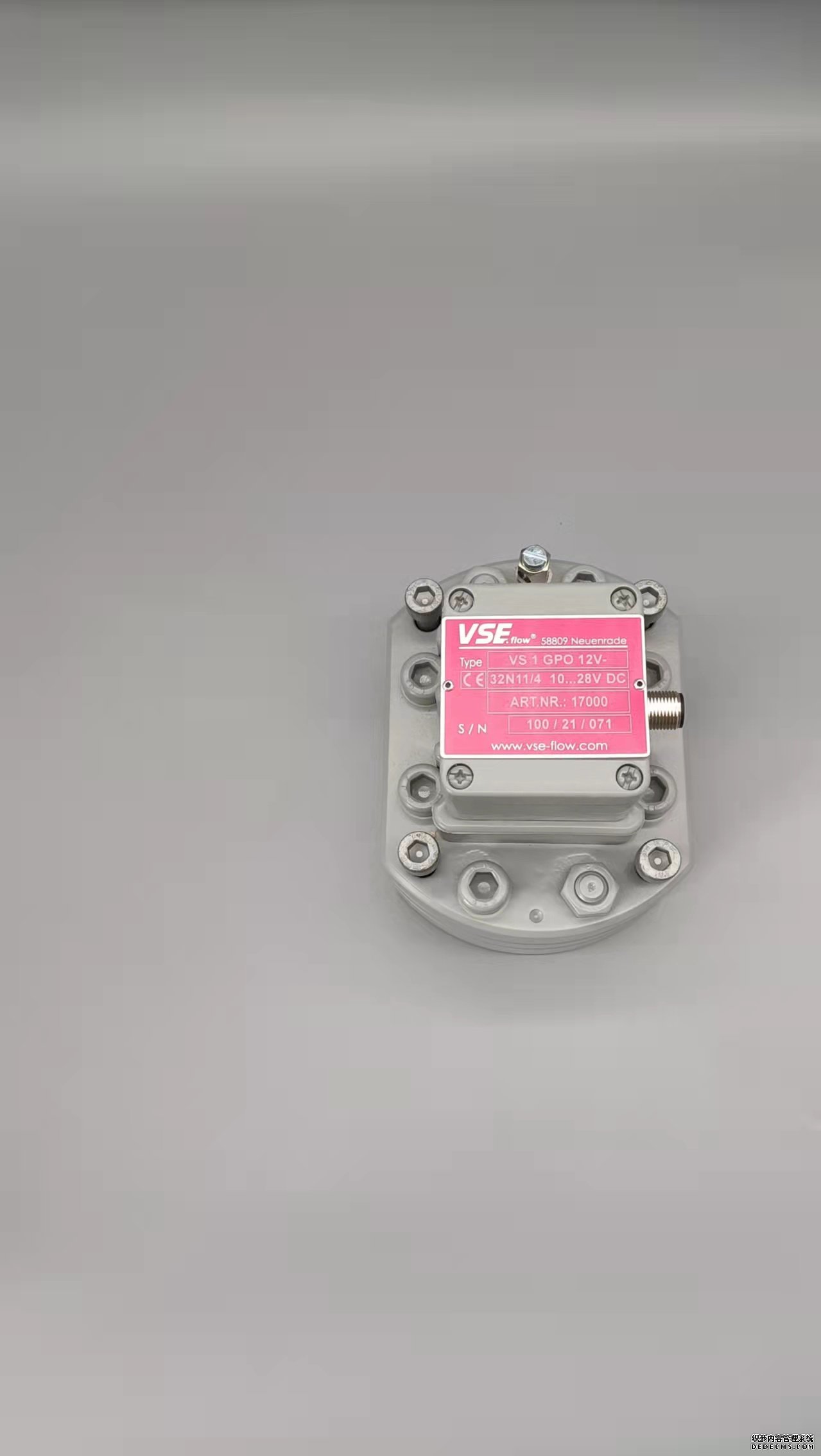

德國VSEAP0.2流量計生產同時我們還經營:容積式流量計主要用來測量不含固體雜質的高粘度液體,例如油類、冷凝液、樹脂和液態食品等粘稠流體的流璧,而且測量準確,精度可達士0.2%,而其他流量計很難測量高粘度介質的流量。橢圓齒輪流量計是最常用的一種容積式流量計.如圖3-13所示。1.工作原理 橢圓齒輪流量計的測量部分是由兩個互相嚙合的橢圓形齒輪A和B以及軸、殼體等組成。橢圓齒輪與殼體之間形成測量室。如圖3-14所示?! ‘敱粶y流體流經橢圓齒輪流量計時,由于要克服儀表阻力必然引起壓力損失,從而在其人口和出口之間產生壓力差 . 在此壓力差的作用下,產生作用力矩使橢圓齒輪連續轉動 . 由于 P1>P2,P1、P2共同作用產生的合力矩使A輪順時針轉動. 而B輪上的合力矩為零,此時A輪帶動 B 輪順時針轉動.A為主動輪.B為從動輪. 在圖3-14(b) 所示中間位置時,A輪和B輪都為主動輪.在圖3-14(c)所示位置時,A輪上的合力矩為零,而B輪上的合力矩最大.B 輪逆時針轉動,此時B為主動輪 .A 為從動輪。如此循環往復,將被測介質以橢圓齒輪與殼體之間的月牙形容積為單位,依次由進口排至出口。橢圓齒輪流量計旋轉一周排出的被測介質體積量是月牙形容積的 4 倍。橢圓齒輪流量計的體積流量Q為:Q=4nv2(3-7)式中:n為橢圓齒輪的旋轉速度;V2為橢圓齒輪與殼體間形成的月牙形測量室的容積。2.使用特點 橢圓齒輪流量計適用于潔凈的高粘液體的流量測量,其測量精度高,壓力損失小,安裝使用方便,可以不需要直管段。但被測介質中不能含有固體顆粒,更不能夾雜機械物,否則會引起齒輪磨損甚至損壞。所以為了保護流量計,必須加裝過濾器?! E圓齒輪流盤計在啟用或停運時,應緩慢開、關閥門,否則易損壞齒輪,另外,流量計的溫度變化不能太劇烈,否則會使齒輪卡死。超聲波液位計基本要求 超聲波液位計換能器發射脈沖超聲波時,都有一定的發射開角。從換能器下沿到被測介質表面之間,由發射是超聲波波束所輻射的區域內,盡可能有障礙物,因此安裝時應盡可能避開罐內設施,如:人梯、限位開關、加熱設備、支架等。如果有障礙物干擾情況下,安裝時需要進行"虛假回波存儲"。另外須注意超聲波波束不得與加料料流相交?! “惭b儀表時還要注意:最高料位不得進入測量盲區;儀表距罐壁必須保持一定的距離;儀表的安裝盡可能使換能器的發射方向與液面垂直。安裝在防爆區域內的儀表必須遵守國家防爆危險區的安裝規定。本安型的外殼采用鋁殼。本安型儀表可安裝在有防爆要求的場合,儀表必須接地。測量的基準是探頭的下邊沿。1、盲區 2、空倉(最大測量距離) 3、 最大量程 4、測量范圍注:使用超聲波物位計時,務必保證最高料位不能進入測量盲區。安裝位置 在安裝超聲波物位計的時候,注意儀表和容器壁至少保持200mm的距離。1、基準面2、容器中央或對稱軸 對于錐形容器,且為平面罐頂,儀表的最佳安裝位置是容器頂部中央,這樣可以保證測量到容器底部。常見安裝位置的正誤1、錯誤:換能器應與被測介質表面垂直。2、錯誤:儀表被安裝在拱形或圓形罐頂,會造成多次反射回波,在安裝時應盡可能避免安裝在容器中央。3、正確1、錯誤:不要將儀表安裝于入料料流的上方,以保證測量的是介質表面而不是入料料流。2、正確 注意:室外安裝時應采取遮陽、防雨措施。攪拌 當罐中有攪拌時,超聲波液位計安裝盡量遠離攪拌器。安裝后要在攪拌狀態下進行"虛假回波存儲",以消除攪拌葉片所產生的虛假回波影響。若由于攪拌產生泡沫或翻起波浪,則應使用導波管安裝方式。泡沫 由于入料、攪拌或容器內其他過程處理,會在某些液體介質表面形成泡沫,衰減發射信號。如果泡沫造成測量誤差,應將傳感器安裝在導波管內,或使用雷達液位計。導波雷達液位計的測量不受泡沫的影響,是這種應用的最佳選擇。氣流 如果容器內有很強的氣流,例如:室外安裝,而且風很大,或容器內有空氣渦流,您應該將傳感器安裝在導波管內,或使用雷達液位計或導波雷達液位計。1.施工工藝的影響與處理按照循環灌漿的原理,返回漿液要流回攪拌桶,采用2臺電磁流量計分別計量進返漿管道中漿液的流量。然而.有些用戶去掉返漿管上的電磁流量計,返漿管通過一個三通直接接在電磁流量計下游的進漿管上,返回漿液不返回攪拌桶,采用一臺電磁流量計測量灌漿量,其結果在巖層吸漿量很小和灌漿結束階段,漿液流過電磁流量計F的流速很小,遠低于電磁流量計的流速下限,信噪比S/N很小,測量誤差高達50%,無法精確計量。2.測量管道內附漿量的影響與處理 每次灌漿結束后,要及時清除電磁流量計測量管內的殘余漿液,否則水泥漿液易在測量管道內產生不同程度的膠結,甚至堵塞電磁流量計測量管和相接的灌漿管道。電磁流量計測量管內的附著層會引起附加相對誤差△Ɛ,實踐證明其引起的誤差是很大的,假定其厚度相同△ε由式(5)計算: 水泥顆粒的σɷ和水泥漿液σf相差很大,因為附著水泥層電導率極低,當附著物有一-定厚度時△Ɛ會比較大。3.介質中氣泡的影響與處理 因工藝或介質本身的原因,所測液體常含--些氣泡。電磁流量計屬于流速型的流量方式,氣泡在管道圓截面中所占據的面積百分率,幾乎就等同于氣泡對流量測量的影響量。此外由于氣泡經過電極表面存在一個摩擦過程,由此會產生尖峰脈沖干擾電勢,其值遠大于正常的流量信號。通常電磁流量轉換器無法有效地處理如此的干擾,輕者導致測量值不穩定,嚴重時儀表根本無法工作,一些缺乏經驗的用戶僅從工藝的要求出發,對電磁流量計的安裝位置沒有考慮防止氣泡的產生,例如有些用戶把電磁流量計安裝在灌漿泵的吸入端,吸入端的漿液中常會混入成泡狀流的小氣泡,故電磁流量計一般要安裝在泵的排出端。電磁流量計最好垂直安裝,漿液自下而上流動。水平安裝時要使電極軸線平行于地平線,不要垂直于地平線,因為處于底部的電極易被沉積物覆蓋,頂部電極易被液體中偶存氣泡擦過遮住電極表面。4.惡劣施工現場環境的影響與處理 灌漿施工現場的環境大部分時間比較惡劣,例如高溫、潮濕高灰塵等,如果電磁流量計外殼的密封不良,諸如接線盒,以及一些非焊接氣密封結構的外殼,時間長了冷凝水和灰塵容易積聚在電磁流量計的接線盒中,或透過密封不良的結合面滲入電磁流量計殼體中,由于電磁流量計的流量信號極其微弱(通常是幾mA),冷凝水和灰塵的存在,直接的后果是導致電磁流量計轉換器輸入回路阻抗下降,衰減了欲輸往放大器的流量信號;或者是破壞勵磁回路和信號回路的絕緣,將高達幾十V的勵磁電壓引入到低電勢的信號回路中,造成電磁流量計的嚴重故障。為了避免此類故障的發生,可在接線盒中灌注絕緣材料,在維修和調試電磁流量計的時候一-定要避免進水,保持接線盒內的干燥與干凈,使用中一定要避免浸泡在水或漿液中。實際應用中,磁翻板液位計如果出現消磁現象,就不能正常使用。那么,消磁原因是什么?如果磁翻板液位計出現消磁現象應如何處理呢?一、磁翻板液位計消磁的原因: 側裝式磁翻板液位計的磁浮子在使用過程中磁浮子會有消磁現象,從而導致磁翻板液位計失效。一般來講,造成磁翻板液位計消磁的原因,主要有以下幾點1、硬磁材料的剩磁小于耦合臨界值。隨著時間變化,受自身因素的影響隨著時間的推移,硬磁材料的剩磁會出現小于耦合臨界值的現象?!?、高性能硬磁材料有氫脆現象?!?、使用溫度高于硬磁材料的居里溫度。二、磁翻板液位計消磁的處理: 針對導致磁翻板液位計消磁的原因,通常需要做到以下幾點,以應對磁翻板液位計的消磁現象。1、從設計方面看,要選用恰當的硬磁材料。比如在選用磁性材料時,應選用居里溫度高于使用溫度20%以上、能夠保證五年后剩磁超過臨界值的磁性材料。2、從生產方面看,加工磁浮子時應注意:a.在磁浮子內填充惰性氣體(如氬氣)?!.在產品生產加工階段,焊接(氬弧焊)時應注意采取降溫措施,以避免磁浮子的磁性材料處的溫度超過磁性材料的居里溫度。3、從使用方面看,用戶要做到以下幾點: a.在訂貨時,選用恰當的型號,達到使用溫度不超過磁翻板液位計的標稱溫度; b.在使用中,應對側裝式磁翻板液位計的使用情況(能否正常工作)進行隨時觀察,并注意記錄介質的實際溫度。德國VSEAP0.2流量計生產熱式氣體質量流量計是流量計發展歷史的一次重大變革,使流量測量直接轉變為質量流量的測量.根據測量時熱式質量流量計所使用的流量測量元件的加工工藝的不同,常用的傳感器探頭可以分為:熱線熱式流量傳感器、熱敏電阻式傳感器、半導體集成電路式傳感器等. 熱式流量傳感器探頭對流體運動形態的影響較小,測量范圍大,響應性能也很好,但是,這種類型的傳感器探頭對機械強度要求較高、在傳感器材料選擇上受到較大的限制;同時,加熱溫度僅能達到400~500℃.此外,由于流體中的微小顆粒容易粘附到熱線上,抗污染腐蝕能力較差,易損壞使熱線的特性發生不穩定性變化,熱線一致性差,難以進行批量生產. 半導體式傳感器探頭是以單晶硅為基體,使用硅微機械加工而成的微橋結構.半導體式傳感器探頭多用于0~25mL/min 的小流量氣體的測量,在本課題中所需要測量的流量范圍較大,不能滿足使用要求.圖2-2是典型的半導體式傳感器探頭結構. 熱電阻式傳感器主要有兩個探頭:一個流量探頭(Rp),一個溫度探頭(Rtc).目前,市場上所使用的大部分熱式氣體質量流量計傳感器探頭主要是基準鉑電阻.工作的時候,兩個探頭以一定的機械結構固定于管道中,可以通過熱源探頭上電壓信號量或者加熱功率的改變來衡量流量的變化.工作中要求兩個傳感器探頭對流量的響應盡可能的快,且要保證散熱同步,傳感器探頭的靈敏度最高,這為傳感器探頭的設計增添了一定的難度. 如圖2-3鉑電阻的典型結構所示,鉑電阻在在管道內與流體進行熱交換的過程中,鉑電阻的表面和內部鉑絲之間存在熱阻,阻礙熱量的交換.因此,必須從鉑電阻元件的選擇和傳感器結構設計兩方面進行設計,盡量減小鉑電阻內部和表面的熱阻.如果熱阻較大,熱敏電阻表面和內部就會存在很高的溫度差高,出現流量探頭和溫度探頭已經達到恒定溫差的假象,會嚴重影響控制電路正常工作,使測量的結果與管道流量的實際狀況出現較大偏差,所以減小探頭的熱阻是設計熱電阻式傳感器的關鍵.超聲波液位計出現故障指示燈常亮的情況主要有以下兩種,解決方案如下供參考:1.在超聲波持續零液位時,頂部燈亮,輸出電流為22mA。而且隔一段時間后恢復液位時,故障不能自動解除,需關電重啟后正常,給客戶帶來不必要的麻煩甚至損失?! 〕霈F這種故障是安裝附件的選擇問題。由于超聲波液位計是全球0度發射,優點上面也介紹了。它的另外一個與眾不同的特點是,超聲波的發射除了平面頭外,在螺紋這里也是有發射的。如果持續的零位,再加上安裝件選用金屬支架。超聲波液位計就會識別到支架部分的信號強度大于平面頭接收的信號強度。而金屬支架部分與發射波之間處于盲區距離。所以超聲波處于保護狀態,故障燈常亮,輸出22mA。解決的辦法就是選用非金屬支架。因為選用非金屬支架后,螺紋處的發射波能穿透出去,而零點液位的回波信號絕對會大于螺紋處的回波信號。2.經調試與重新編程后,頂部故障燈常亮,輸出電流為22mA。出現這種故障情況,經實際查證,還是在編程與調試過程中,未能按照說明書要求。造成的程序紊亂而自保狀態??蛻粼谡{試編程超聲波液位計時,未能等到指示燈正常閃動,或則編程方法步驟根本不對,處于不穩定的編程調試。如果多次反復未依要求編程調試,超聲波液位計將拒絕工作而自保。出現這種故障的解決方法是先將超聲波液位計按要求復位,再進行重新編程。如果在未復位的情況下多次再編程,會出現以上故障。德國VSEAP0.2流量計生產1.上電前,再次檢查流量計供電及信號接線,并確認接線端子,螺絲擰緊,沒有松動現象。2.電磁流量計上電,檢查二次表液晶屏數值顯示是否正常。然后按照第四節進行參數設置。3.參數設置完成后,開始時管道里并沒有污水流過,這時流量計二次表應該顯示空管報警,同時顯示設備位號、量程、瞬時流量為0、量程進度條為空、累積量為0。4.檢查自控系統信號是否與流量計二次表顯示一致。5.檢查管道、閥門及其它裝置是否具備進水條件.如果具備進水條件,通知上游來水。按照3個流量值進行標定:50m³/h、100m³/h、150m³/h。上游來水通過調整外派水泵頻率,并在出水流量計上盡量接近要求流量值,然后等進水穩定確認無氣泡后,開始檢查數值是否準確,如果數值基本符合并在工藝要求誤差允許范圍內,則標定完成.如果誤差較大,則需要查明原因:●管道是否有泄露●流量計一次表安裝是否有問題●流量計接地是否良好●周圍是否有干擾源●一次表與二次表接線是否緊固●信號線屏蔽是否接地●確認一次表與二次表是否配套●重新確認參數設置,并進行微調,比如小信號切除等6.設置完成后,根據裝置實際情況,將流量計投入使用。在投入使用前將調試過程中產生的累積量清零,確保自控系統累積量與現場二次表頭顯示一致,方便后期核對數據。1.機械干擾 在旋進漩渦流量計的運行過程中,機械干擾的存在會影響計量結果的準確性,在實際的計量過程中,如果旋進漩渦流量計的使用過程中受到了劇烈的機械振動或者沖擊,其內部的電氣元件會出現受到影響,出現嚴重的振動與變形情況。在一些油田工程中,應用旋進漩渦流量計時,這種儀表多是安裝在室內的,這種使用環境使得其在具體的應用過程中,機械干擾的情況難以避免,甚至有時還存在著聲波干擾、地面振動干擾等現象,這一系列的干擾都將會影響計量結果的準確性。2.紫外線的傷害 由于旋進漩渦流量計多處于室外露天環境下,這種運行與使用環境就導致在實際的應用過程中,極易受到外部環境因素的影響,儀表的屏幕顯示難以正常進行,常常存在讀數不清晰、顯示不全的問題。3.感應探頭易損壞 旋進漩渦流量計的使用過程中,感應探頭是其中的主要元件,在實際的使用過程中,在一定的條件下,受到各種內外部因素的干擾,常常會出現感應探頭損壞的情況,比如,在大井節流器失效、開鏡過程中氣流量中雜質含量較高的情況下,探頭極易被損壞,引發計量異常。1.導電性和非導磁性 通過電磁流量計的工作原理可知電極上要產生感應電動勢,首先電極必須是導體,因此電極必須具有非常好的導電性能。另外,電極處于工作磁場中,為防止磁力線在電極上集中,電極材料必須是非導磁的。2.耐腐蝕性 在電磁流量計工作的過程中,電磁傳感器部分只有電極與被測介質相接觸,因此電極材料的耐腐蝕性能是選擇電極材料的重要因素。 電極的耐腐蝕性能對測試性能的影響主要分為兩個方面。(1)電極受被測介質的腐蝕或磨損,會改變兩電極間的距離L。對式的L求偏導,可以得到測量誤差(2)電極在被腐蝕的過程中,電極上會出現相當大的直流漂移電壓,使測量輸出產生大幅度的波動,影響到測試的讀數。3.電極的表面效應 電極的表面效應分為表面化學反應、電化學和極化現象,以及電極的觸媒作用三個方面。(1)表面化學反應。電極表面與被測介質接觸后,為了抗拒被測介質的腐蝕,往往會形成一層薄的鈍化膜或氧化層。它們可能會提高電極表面的耐腐蝕性能,但也有可能增加表面接觸電阻,導致儀器不能正常工作。(2)電化學和極化現象。由于目前普遍采用低頻矩形波勵磁,雖然能減弱極化電勢的影響,但并不能完全消除極化電勢干擾的影響。極化電勢與液體介質性質以及電極材料性質有關。電化學現象容易在測量過程中產生漿液噪聲和流動噪聲,引起儀表輸出出現波動現象。為了避免或減小這個現象,可選配與被測液體電化學和極化電勢作用小的材料以及低噪聲電極。(3)觸媒作用。被測介質在電極的觸媒作用下產生化學反應而影響測量。4.電極的表面光沽度 電磁流量計電極接觸被測介質的表面對于粗糙度要求非常高,一般都應該拋光處理。主要原因有三個方面:表面光滑的金屬在電解質中抗腐蝕性能較強;表面粗糙的金屬,其產生的抗拒極化的氧化保護膜厚度不均勻,容易被顆粒狀、纖維狀等流體中的雜質劃破,造成變動的直流電位,影響測量的穩定性;表面粗糙的電極容易在測試過程中被被測介質中的雜質污染,表面容易被雜質附著結垢,影響測試效果。根據SH/T3104-2000《石油化工儀表安裝設計規范》中規定渦街流量計的安裝要求如下:(1)測量液體時渦街流量計應安裝于被測介質完全充滿的管道上。(2)渦街流量計在水平敷設的管道上安裝時,應充分考慮介質溫度對變送器的影響。(3)渦街流量計在垂直管道上安裝時,應符合以下規定:①測量氣體時,流體可取任意流向②測量液體時,液體應自下而向上流動。(4)渦街流量計下游應具有不小于5D(流量計直徑)的直管段長度,渦街流量計上游直管段長度應符合以下規定:①當工藝管道直徑大于儀表直徑(D)需縮徑時,不小于15D;②當工藝管道直徑小于儀表直徑(D)需擴徑時,不小于18D;③流量計前具有一個90°彎頭或三通時,不小于20D;④流量計前具有在同一平面內的連續兩個90°彎頭時,不小于40D;⑤流量計前具有不同平面內的連接兩個90°彎頭時,不小于40D;⑥流量計裝于調節閥下游時,不小于50D;⑦流量計前裝有不小于2D長度的整流器,整流器前應有2D,整流器后應有不小于8D的直管段長度。(5)被測液體中可能出現氣體時,應安裝除氣器。(6)渦街流量計應安裝于不會引起液體產生氣化的位置。(7)渦街流量計前后直管段內徑與流量計內徑的偏差應不大于3%。(8)對有可能損壞檢測元件(旋渦發生體)的場所,管道安裝的渦街流量計應加前后截止閥和旁路閥,插入式渦街流量計應安裝切斷球閥。(9)渦街流量計不宜安裝在有震動的場所。
