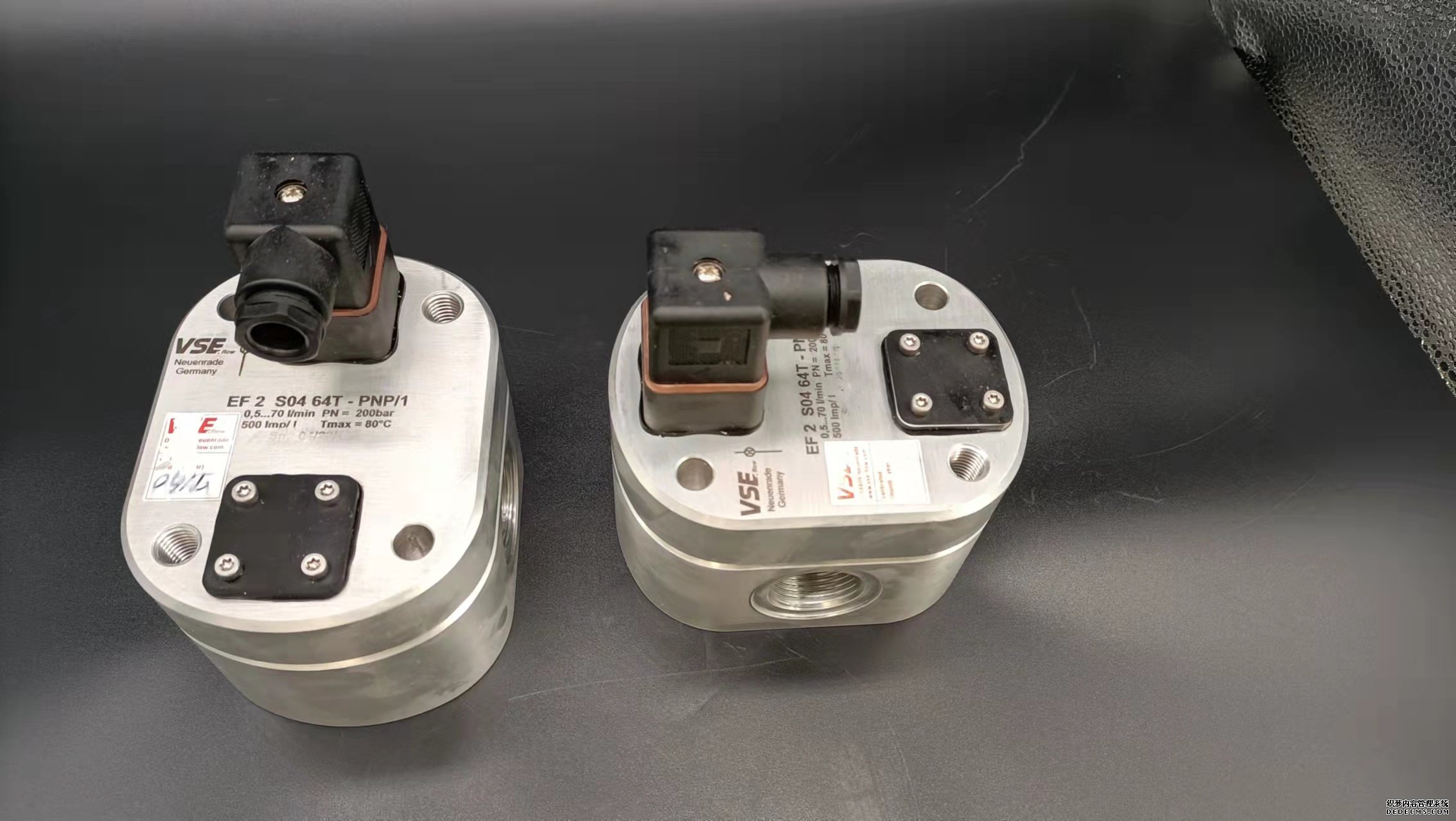

德國VSERS400流量計庫存同時我們還經營：電磁流量計施工安裝注意事項1)滿管要求：　　測量液體時為保證測量精確,電磁流量計的管道必須充滿液體.流體應該向上流動,當流體向下流動時,下流段的管道高于流量計.2)避免產生氣泡：　　若為二相流(含氣體和液體),則會影響測量精度.要使流體中不含氣泡,閥門應該安裝在流量計下游.3)電磁流量計不能測量混相流體、分層流體、有氣泡的流體,否則測量無法精準.該項目為被測介質為上游企業污水,不存在這個問題.4)電磁流量計對直管段長度有明確要求(D為流量計內徑).對于90°彎頭、T行三通、異徑管、全開閥門等流體阻力件,離電磁流量計的電極中軸線至少5D直管段；對于不同開度閥門(比如調節閥),則上游側直管段長度需要10D；一般傳感器下游的直管段只需要3D即可.5)電磁流量計測量不同介質的混合液體時,混合點與流量計的距離至少要大于30D.6)電磁流量計安裝可以水平、垂直和傾斜安裝在管道上,測量流體方向與流量計上標識方向一致.水平安裝時,電磁流量計的電極必須水平,法蘭面與工藝管道軸線相垂直,垂直度允許偏差1°.7)電磁流量計安裝時應該避免負壓的產生,因此電磁流量計傳感器的測量管道必須充滿液體,必須有一定的背壓.電磁流量計不應該安裝在泵的進口,而應該安裝在泵的出口后面.8)電磁流量計如果必須傾斜安裝時,必須安裝在流體上升管道,在開口排放的管道安裝時,必須安裝在管道的較低處.如圖：1-入口 2-溢流口 3-入口 4–清洗口 5-流量計 6-短管 7-出口 8-排污口 9-排污閥渦輪流量計利用置于流體中的葉輪的旋轉角速度與流體流速成比例的關系，通過測量葉輪的轉速來反映通過管道的流體體積流量大小，是流量儀表中比較成熟的高準確度儀表之一?！　×髁坑媰扔薪涍^精密加工的葉片，它與一套減速齒輪和軸承一起構成測量組件，支撐渦輪的兩個不銹鋼自潤滑軸承，保證該組件有較長的使用壽命。流量計亦可選用外部潤滑油泵潤滑軸承，但注意不能過量?！　×髁坑嬄短彀惭b，由于流量計大部分是電子顯示，表頭內有電路板，長期露天放置，容易造成電路板損壞受潮，液晶屏不顯示，或者燒壞電路板。建議安裝計量儀表防護裝置?！　u輪流量計在安裝過程中，不能敲打表具。流量計受硬力沖擊，導致表具損壞。安裝流量計前，一定要吹掃，吹掃過程中一定不能帶著表具，管道中的焊渣容易打壞渦輪流量計的葉輪，造成表具不計量或者計量不準確?！　榱吮ＷC流量計檢修時不影響介質的正常使用，在流量計的前后管道上應安裝切斷閥門（截止閥），同時應設置旁通管道。流量控制閥要安裝在流量計的下游，流量計使用時上游所裝的截止閥必須全開，避免上游部分的流體產生不穩流現象?！　u輪流量計在使用前一定要加潤滑油，但是不能加多，在燃氣氣質并不是太干凈的環境中，潤滑油過多容易使氣質中的雜質粘附在卡箍式渦輪流量計的葉輪上，從而造成計量不準確，時間長了，容易磨損表具。1.儀表安裝不符合要求造成計量誤差　　旋進漩渦流量計的使用過程中，最關鍵的是要保障計量的精度，安裝質量是影響計量準確性、運行可靠性的重要因素。在實際的安裝過程中，現場的安裝人員往往會存在安裝的不規范行為，而這種情況會導致計量的準確性不足，比如，在安裝現場，儀表前后管線存在縮徑現象，過近的安裝距離會導致最終的計量結果偏大，計量與實際的誤差非常大。此外，在安裝過程中，安裝人員的專業素質偏低，在實際的安裝過程中，缺乏安裝全過程的質量控制、細節管理，同樣會造成嚴重的計量偏差。2.被測氣量不穩定造成計量誤差　　旋進漩渦流量計的計量介質性質相對特殊，如果在實際的計量過程中，被測氣量難以保持穩定性，將會影響計量結果的準確性。旋進漩渦流量計的運行過程中，存在著較大的壓力損失，當在單井計量的過程中，伴隨著一定氣流量的產生，由于在此情況下氣源的氣體量相對較小，一旦氣壓降低到特定的值時，旋進漩渦流量計就無法及時將氣量準確計量出來。在一些特殊的情況下，氣量會隨著時間呈現出或大或小的變動，而這種不穩定的變動趨勢使得計量的難度系數增大，當屬于脈動流體時，在計量過程中一旦出現隨機脈動壓力，將會對流量計造成一定的沖擊，進而導致計量的精度不足。3.管線振動造成儀表誤差　　當流量很小的情況下，旋進漩渦流量計的計量結果難以保障。在實際的計量過程中，常常會存在工藝管道的振動現象，一旦在流速較小的情況下，流量計的儀表難以保持正常的輸出狀態，計量精度大大降低。旋進漩渦流量計使用過程中最常見的問題就是計量誤差，這種誤差常常是由多種因素所造成的，管線振動是其中的一個關鍵因素，當管線出現異常情況時，壓電傳感器能夠活動振蕩變化所引起的各種參數變化，此時，必然伴隨著信號的輸出，也就難以保障計量結果的準確性。4.不干凈的測量流體介質造成計量誤差　　隨著旋進漩渦流量計計量工作的開展，在流量計內必然會伴隨著大量油污等雜物的存在，有時甚至會存在腐蝕與損壞現象，而這些情況會導致在計量過程中出現酸化與壓裂現象的概率進一步增大，導致計量值遠低于實際值。旋進漩渦流量計的計量工作中，要保障介質的潔凈性，否則，一旦介質中存在飽和水蒸汽，當遇到溫度過低的情況時，將會伴隨著水凝結現象的出現。在計量過程中，如果計量分離器存在氣路跑油的情況，在管線內會形成大量的積液；如果介質內存在污油、砂粒等雜質，在計量的過程中，可能會出現漩渦發生體表面雜質的黏結現象，最終影響計量結果的準確性。電磁流量計傳感器得到的測量信號很弱，一般為微伏、毫伏級別，要進行精確測量就需要對其進行放大處理。前置放大電路的作用就是把傳感器得到的微弱的流量信號放大，同時還可以抑制變送器兩電極對地之間存在的同相干擾。前面提到放大電路輸入阻抗Ri和信號源內阻R5組成分壓電路如圖2.10。 　　為了降低電磁流量計信號源內阻的影響，放大電路要采用高輸入阻抗。同時為了解決供電電源干擾耦合到輸入回路所帶來的工頻干擾以及勵磁磁場的交變變化所產生的其它干擾(共模干擾)，我們采用差分電路來減少共模干擾的影響。線路如圖2.11該電路特點是一個差分電路，只對兩信號差值進行放大，它的差分能力用抑制比來表示。兩個輸入對地電位相異時的增益和電位相同時的增益之比即稱為“抑制比"，理想上抑制比可以無窮大。這樣我們就能用這個電路測量傳感器兩個電極之間的電位，這樣兩電極對地的干擾電壓(同相干擾)可以在放大時受到抑制。綜合起來，此電路具有放大放大差模信號、抑制共模信號、輸入阻抗高、輸出阻抗低、失調小、溫漂小、線性好和增益穩定可調等優點。 　　電磁流量計電路由三個放大器組成A1、A2、R1、R2和RG組成的第一級放大電路為同相放大電路，該電路實際是兩電壓跟隨器，它們兩個反相端由恐相連，具有非常高的輸入阻抗，適合放大微信號；R3、R4、R5、R6和A3組成第二級基本差動放大器，它可以消除第一級的共模信號，整個電路通過對RG的改變來調整放大倍數?！　“凑詹钅：凸材］斎氲亩x，可將VI1和VI2表示為： 　　令運算放大器A1、A2、A3的輸入失調電壓分別為VI01、VI02、VI03，A1和A2相互失調電壓為VI0，失調電流為VI0；其中VI0=VI01-VI02,這樣簡化得到圖2.12。德國VSERS400流量計庫存1、確認渦輪流量計可用的測量對象，如前所述。2、選擇型式。按流體物性選擇，氣體和液體分別用氣體型和液體型，不能通用。在工作狀態下液體粘度超過5mPa.s應選用高粘度型（國內尚無定型產品）。酸性腐蝕性液體選用耐酸型（國內尚無定型產品）?！　“喘h境條件選擇，按環境溫度和濕度等選擇合適儀表，如周圍有爆炸易燃性氣氛應選防爆型傳感器?！　“垂艿肋B接方式選擇，傳感器有水平和垂直兩種安裝方式。水平安裝時與管道連接方式有法蘭連接、螺紋連接和夾裝連接。中等口徑選用法蘭連接，小口徑和高壓管道選用螺紋連接，夾裝連接只適用于低壓中小管徑。垂直安裝只有螺紋連接。3、選擇規格。按現場使用條件，如流量范圍、管徑、流體壓力和溫度、安裝位置等和性能要求，如精確度、重復性、顯示方式等參照制造廠選型樣本或使用說明書選定具體規格型號，也有可能找不到合適的，只好另選其它流量計?！　∮捎跍u輪流量計類型規格繁多，特別是不同制造廠產品質量有差別，必須盡量搜集制造廠及有關標準等資料進行反復調查比較后再決定取舍。1、渦街流量變送器的選擇　　在飽和蒸汽測量中采用壓電式渦街流量計變送器,由于渦街流量計量 程范圍寬,因此,在實際應用中,一般主要考慮測量飽和蒸汽的流量不得低于渦街流量計的下限,也就是說必須滿足流體流速不得低于5m/s.根據用汽量的大小選用不同口徑的渦街流量變送器,而不能以現有的工藝管道口徑來選擇變送器口徑。1.2、壓力補償壓力變送器的選擇　　由于飽和蒸汽管路長,壓力波動較大,必須采用壓力補償,考慮到壓力溫度及密度的對應關系,測量中只采用壓力補償即可,由于我公司管道飽和蒸汽壓力在0.3~0.7MPa范圍,壓力變送器的量程選擇1MPa，.即可。1.3、顯示儀表選擇　　顯示儀表智能流量顯示儀,具有溫壓補償瞬時流量顯示和累積流量積算功能。2、渦街流量計的參數設定2.1、儀表系統的設定,合肥儀表總廠需設定的儀表系數K可用下式表示:K=1000/Ko式中:Ko為渦街發生體在出廠時標定的儀表常數,L/脈沖;K的單位為脈沖數/m3。2.2、壓力補償壓力變送器的量程設定。2.3、壓力流量報警上限設定。3、渦街流量計的安裝3.1、渦街流量計盡量安裝在遠離振動源和電磁干擾較強的地方,振動存在的地方必須采用減振裝置,減.少管道受振動的影響。3.2、直管段的配置,前后直管段要滿足渦街流量計的要求,所配管道內徑也必須和渦街流量變送器內徑一致。4、渦街流量計使用注意事項　　盡量減少管道內汽錘對渦街發生體的沖擊。振動較大而又無法消除時,不宜采用渦街流量計。蒸汽流量測量從測量技術上分為兩類:一類為過熱蒸汽和高干度(干度x=0.9以上)的飽和蒸汽;另一類為低干度飽和蒸汽.前一類可以作為單相流體處理,而后一類則為兩相流。由于目前所有的流量計只適用于單相流體,因此,低干度飽和蒸汽尚需進行深入研究?！　〕Ｓ玫牧髁坑嬘校?差壓式流量計。該流量計目 前仍是測量蒸汽流量的主要儀表,為適應需要在技術上也有了新的發展.比如把節流裝置. 差壓變送器及三閥組組成一體式節流流量計，該流量計解決了差壓信號管路易出故障的缺點.還有采用定值節流件,用標準噴嘴代替標準孔板,因為噴嘴和孔板相比較,噴嘴的流出系數穩定，不會因為邊緣銳角變鈍使流出系數發生變化,壓損也比孔板低,一般在同樣流量及值(孔板孔徑與管道直徑之比)時,壓損為孔板的 30%～50%?！　u街流量計測量中溫,即 200℃以下應用于蒸汽測量已趨于成熟,是目 前用于蒸汽測量的常規流量計.但是,應注意低干度介質將使其儀表系數偏離檢測值而增大測量誤差?！　【俟芰髁坑?分流旋翼式流量計一般在準確度要求不太高的內部管理分配上應用,主要是因為使用方便,價格便宜.通常適用于中小流量蒸汽的測量?！　兪叫滦桶惺搅髁坑?其結構由測量管.靶板.力傳感器. 信號處理單元組成.力傳感器為應變計式傳感器,信號處理顯示可以就地直讀顯示或輸出標準信號.力傳感器由筒式彈性體和力應變片組成,可以是內貼式和外貼式兩種.當彈性體在力作用下發生形變時,它破壞了由力應變片組成的電橋的平衡,產生與流量成平方關系的電信號.其工作原理是在恒定截面直管段中設置—個與流束方向相垂直的靶板,流體沿靶板周圍通過時,靶板受到推力的作用,推力的大小與流體的動能和靶板的面積成正比。在一定的雷諾數范圍內,流過流量計的流量與靶板受到的力成正比.靶板所受的力由力傳感器檢出?！　“邪迨芰浟D換器轉變成電流信號(4～20)mA或氣壓信號(20~100)kPa輸出,輸出信號與流量的關系可根據計算公式確定.這種應變式新型靶式流量計在蒸汽測量中具有比較優越的應用前景,適用于中小流量蒸汽的測量。德國VSERS400流量計庫存1.對孔板流量計進行正確選型  選擇孔板流量計,首先要考慮量程問題。有些是冬季用汽量相對大，而夏季用汽量相對較小，用汽量相差過于懸殊，那么孔板流量計在保證測量準確度的前提下,孔板流量計的流量范圍就難以適應。因此，要明確最小流量(不是零)及最大流量,在此基礎上選擇符合相關運行參數的計量儀表。2.對孔板進行正確安裝對于任何計量儀表都必須安裝正確，否則就無法正常工作。正確安裝孔板流量計，必須做到五點。①在所要安裝計量儀表的前后必須留有足夠長的直管段。②孔板流量計不能安裝在整套管路最低處。③必須高度重視冷凝器的安裝:兩個冷凝器必須處于同一水平上,冷凝器的作用是使導壓管中被測蒸汽冷凝;并使正、負導壓管中的冷凝液面有相等高度;還必須保持長期穩定;還要充分考慮維護、拆換、吹掃便利。④導壓管長度最好在16m以內，內徑最好選用中10mm~016mm有防堵塞為好。導壓管全程保溫并確保正、負管處于同等溫度以免密度變化引起誤差。⑤裝測溫元件地方最好在節流件下游側10D以外處,在管道或正壓管上取壓時，如壓力變送器裝在節流裝置下方，必須對壓力變送器的管路液柱值進行修正，以提高計量準確度。熱式氣體質量流量計是流量計發展歷史的一次重大變革,使流量測量直接轉變為質量流量的測量.根據測量時熱式質量流量計所使用的流量測量元件的加工工藝的不同,常用的傳感器探頭可以分為：熱線熱式流量傳感器、熱敏電阻式傳感器、半導體集成電路式傳感器等.　　熱式流量傳感器探頭對流體運動形態的影響較小,測量范圍大,響應性能也很好,但是,這種類型的傳感器探頭對機械強度要求較高、在傳感器材料選擇上受到較大的限制；同時,加熱溫度僅能達到400~500℃.此外,由于流體中的微小顆粒容易粘附到熱線上,抗污染腐蝕能力較差,易損壞使熱線的特性發生不穩定性變化,熱線一致性差,難以進行批量生產.　　半導體式傳感器探頭是以單晶硅為基體,使用硅微機械加工而成的微橋結構.半導體式傳感器探頭多用于0～25mL/min 的小流量氣體的測量,在本課題中所需要測量的流量范圍較大,不能滿足使用要求.圖2-2是典型的半導體式傳感器探頭結構.　　熱電阻式傳感器主要有兩個探頭：一個流量探頭(Rp),一個溫度探頭(Rtc).目前,市場上所使用的大部分熱式氣體質量流量計傳感器探頭主要是基準鉑電阻.工作的時候,兩個探頭以一定的機械結構固定于管道中,可以通過熱源探頭上電壓信號量或者加熱功率的改變來衡量流量的變化.工作中要求兩個傳感器探頭對流量的響應盡可能的快,且要保證散熱同步,傳感器探頭的靈敏度最高,這為傳感器探頭的設計增添了一定的難度.　　如圖2-3鉑電阻的典型結構所示,鉑電阻在在管道內與流體進行熱交換的過程中,鉑電阻的表面和內部鉑絲之間存在熱阻,阻礙熱量的交換.因此,必須從鉑電阻元件的選擇和傳感器結構設計兩方面進行設計,盡量減小鉑電阻內部和表面的熱阻.如果熱阻較大,熱敏電阻表面和內部就會存在很高的溫度差高,出現流量探頭和溫度探頭已經達到恒定溫差的假象,會嚴重影響控制電路正常工作,使測量的結果與管道流量的實際狀況出現較大偏差,所以減小探頭的熱阻是設計熱電阻式傳感器的關鍵.實際應用中，磁翻板液位計如果出現消磁現象，就不能正常使用。那么，消磁原因是什么？如果磁翻板液位計出現消磁現象應如何處理呢？一、磁翻板液位計消磁的原因：　　側裝式磁翻板液位計的磁浮子在使用過程中磁浮子會有消磁現象，從而導致磁翻板液位計失效。一般來講，造成磁翻板液位計消磁的原因，主要有以下幾點1、硬磁材料的剩磁小于耦合臨界值。隨著時間變化，受自身因素的影響隨著時間的推移，硬磁材料的剩磁會出現小于耦合臨界值的現象?！?、高性能硬磁材料有氫脆現象?！?、使用溫度高于硬磁材料的居里溫度。二、磁翻板液位計消磁的處理：　　　針對導致磁翻板液位計消磁的原因，通常需要做到以下幾點，以應對磁翻板液位計的消磁現象。1、從設計方面看，要選用恰當的硬磁材料。比如在選用磁性材料時，應選用居里溫度高于使用溫度20%以上、能夠保證五年后剩磁超過臨界值的磁性材料。2、從生產方面看，加工磁浮子時應注意：a.在磁浮子內填充惰性氣體（如氬氣）?！.在產品生產加工階段，焊接（氬弧焊）時應注意采取降溫措施，以避免磁浮子的磁性材料處的溫度超過磁性材料的居里溫度。3、從使用方面看，用戶要做到以下幾點：　a.在訂貨時，選用恰當的型號，達到使用溫度不超過磁翻板液位計的標稱溫度；　b.在使用中，應對側裝式磁翻板液位計的使用情況（能否正常工作）進行隨時觀察，并注意記錄介質的實際溫度。
