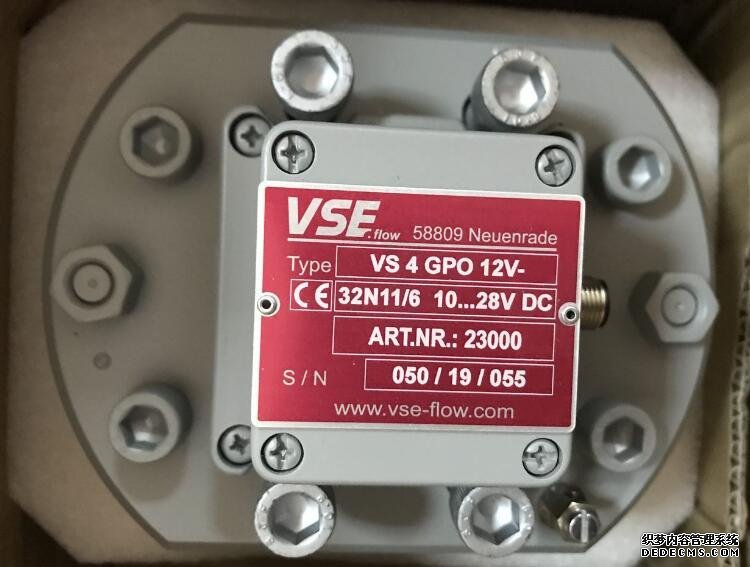

德國VSEARG800-GV110N/X流量計銷售同時我們還經營：1.流量測量　　現階段，渦輪流量計對脈動流的直接測量還存在很大困難，但可通過誤差方程分析、實驗室試驗和專業的脈動流量誤差檢測設備檢測分析某一特定脈動流的測量誤差。前兩種方法基于脈動流的振幅和頻率的可測量性，振幅和頻率的測量可通過激光多普勒技術、熱線風速儀法等。專業的脈動流量誤差檢測設備已有設備制造廠家在生產。1.1誤差方程分析　　通過對機翼理論的研究，可列出涉及慣量、夾角、葉輪半徑、角速度等參數的誤差運動方程，通過編程可求得針對某一特定渦輪流量計的不同振幅和頻率脈動流的測量誤差。依據動量守恒定律，可列出包含流速、切線速度等參數的非線性微分方程，通過計算和分析可理論推導測量誤差。1.2實驗室試驗　　現場實測脈動流的特性，采用已知標準體積壓縮空氣，在實驗室模擬脈動流，將測量值與標準體積進行對比，分析測量誤差。1.3誤差檢測設備檢測　　上海某公司生產的一種燃氣脈動流誤差檢測設備，可較精確地測得脈動誤差值，但暫未在山西省廣泛應用。在絕大多數燃氣公司的實際運行管理過程中，脈動流的特性參數無法在日常運行監測數據中獲取，因此，主要定性地說明脈動流對渦輪流量計計量偏差的影響。2.測量誤差　　已有很多學者針對脈動流對計量的影響進行了研究。分析結果可知，由于葉輪受流體加速影響小，受流體減速影響大，計量始終存在正供銷差。此外，正供銷差取決于脈動流的振幅和頻率，整體來說，如果脈動流頻率大于葉輪角頻率時正供銷差值較大，脈動振幅增大時正供銷差值也隨之增大。3.脈動流對計量結果影響　　A分輸站渦輪流量計距離上游最近的壓縮站（往復式壓縮機增壓）不到7km，且該分輸站工藝布置緊湊。據實地測量，流量計上游直管段長度約為6Dn（Dn為渦輪流量計口徑，mm），下游直管段長度約為4Dn。此外，7km管道沿線地勢高低不平，加之煤層氣氣質水含量較大，導致在低洼處極易形成積液，積液也會造成脈動流?！　?020年8—10月期間，下游公司發現正供銷差持續增大時，對A分輸站和B分輸站的渦輪流量計進行了標定，但標定結果均為合格。隨后下游公司在2020年11月5—7日對A至B分輸站段管線進行了清管作業，共清出污水雜質約23t，清管完成后正供銷差明顯減小。清管前后實際供銷差數據如表6所示?！　〕酥?，通過日常對氣體渦輪流量計的運行監測，供氣瞬時流量每次顯示數據都在變化，且在一定時間內在1個值上下頻繁波動（波動幅度約為依20%）。綜合上述情況，該輸氣管道存在脈動流的可能性很大。脈動流會造成正供銷差影響，對下游接氣單位不利，因此有必要對脈動流的影響進行修正?？装辶髁坑嫷闹饕考呒壙装彘y(采用高級型閥式孔板節流裝置),主要用于差壓式流量計的信號的產生和傳輸,可實現在線更換孔板,不影響輸送介質,無附加管路;裝置內有孔板安裝定位機構,標定準確度等級為0.5級;該裝置設有上、下兩個密封腔,以及滑閥部件,無旁設附加管線,裝置上、下腔間的密封件采用全硬密封結構，閥板和閥座采用22Cr堆焊硬質合金,設有注入密封脂輔助結構,可以防止閥座、閥板密封面上污物的沉淀;采用法蘭取壓標準孔板作為流量檢測元件?！　】装辶髁繙y量系統一般由節流裝置(標準孔板)、差壓變送器及數據處理器(開方積算器或計算機)組成?？装辶髁坑嬍菍藴士装迮c多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,它可測量氣體、蒸汽、液體及引的流量,廣泛應用于石油、化工、冶金、電力、供熱供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計,是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定。德國VSEARG800-GV110N/X流量計銷售1.煤漿的磨損大,所以電磁流量計采用耐磨的ETFE襯里”的觀點不準確,ETFE主要解決了與金屬的附著問題。雖然ETFE的原料便宜，但其目前的處理工藝復雜,用它來制作襯里,成本比PFA還高,且沒有表征ETFE的.耐磨性優于PTFE的佐證。2.采用低噪聲電極,所以波動小”的觀點不準確。電極的形狀的確與噪聲大小相關。由于原進口流量計的電極在某煤化I企業有結垢現象,經常需要把流量計拆下來用晶相砂紙打磨電極,而上海威爾泰采用自清潔電極(即尖狀電極),有效地解決了結垢問題。實際應用表明,雖然采用自清潔電極流量計的平穩性比采用球面電極的平穩性稍差,但也沒有出現過異常波動。所以,我們認為,在解決煤槳流量輸出異常波動方面,低噪聲電極并非關鍵技術。3.原進口流量計安裝要求低，‘前5D后2D'就行”的觀點不準確。在實驗室標定時,要求直管段比較長(達到10D);在應用中,-般“前5D后3D”就足夠了,這并非僅僅適用于進口流量計。如果縮徑,直管段要求還可以進一步減小。另外,現階段的煤漿流量計,基本沒有投閉環控制的,對于精度的要求不是很高,關鍵是保證安全連鎖處于有效狀態,以避免異常波動引起誤跳車。4.原進口流量計流速大小對流量的影響很小，適用0.3m/s的流速"的觀點不準確。這種說法有很大的誤導作用。實際應用經驗表明,當流速較低時,尤其是當流速低于0.5m/s時,煤漿流量計容易波動。因此,這種觀點不準確。5.單純縮徑"的觀點不準確。我們曾經把管道縮徑,安裝較小口徑的流量計,實際使用效果卻不如采用本文所提的方案。一方面，由于涉及管道改造、高壓法蘭以及壓力容器級別的焊接,綜合成本也不低;另一方面在管道上縮徑,小口徑長度會遠大于在電磁流量計上縮徑，導致壓損增大,再加.上轉換器未替換,很多結果不可預知。6.原進口流量計因為業績多，所以風險小”的觀點不準確。業績多和業績好是兩個概念,二者沒有因果聯系。由于歷史的原因，原進口流量計市場占有率比較高,好的業績雖然多,但差的業績也有。一旦波動引起誤跳車，損失是很大的。據不完全統計,因為煤漿流量計波動引起誤跳車,200000t甲醇生產線一次損失約為300000元;600000t甲醇生產線，誤跳車一次的損失約為800000元。這也是質量好的煤漿流量計價格居高不下的原因之一。我們曾經使用兩種品牌的進口流量計,八個月就壞的情況也出現過,-年壞三套的情況也發生過。利用電磁感應原理，電磁流量計一般被用來測量流過管道中導電流體的流量。不管流體的性質如何，只要其具有微弱的導電性(電導率大于8X10-5Ss/m)即可進行測量。通常，油田三采注入的聚合物混合液的導電性能良好，符合這種測量條件。   如圖1所示，根據電磁感應原理，當導電流體，在磁場強度為B的磁場中以速度V運動時，切割磁力線而產生電場E關系為   則在線形長度為L的a和b兩點之間產生感應電動勢Ɛab   a、b兩接收電極之間的距離L為已知常數，B為已知的磁場強度。故εab是V的單調函數,Ɛab隨V變化而變化。而瞬時流量g等于流速V與導管截面積S(常數)的乘積，因此有 式中K一儀器常數，   只要通過電磁流量計電路測得Ɛab，即可得到對應的流量Q。通常對電磁流量計傳感器進行分析時將側壁上的兩個電極看做點電極，但實際上它也是有一定的尺寸，兩個電極與被測液體接觸時有一定的電阻，這就是信號源的內阻。信號源內阻和放大電路輸入阻抗共同組成分壓電路，為了減少傳感器信號電壓損失，需要放大電路的輸入阻抗遠遠大于信號源內阻，這樣才能最大限度減少測量誤差?！　⌒盘栐磧茸枘Ｐ腿鐖D2.2。管道側壁裝有一對點電極，電極為圓柱形，電磁流量計直徑為d,兩電極間距為D，即管道內徑，被測液體電導率為σ。假設管道足夠長，電極與被測液體的阻抗用圓板電極與半無線寬流體接觸的模型計算。電極與被測液體1/2dσ, 由于管道直徑遠大于電極直徑，信號源內阻為兩電極與被測液體的接觸電阻之和即1/dσ?？梢婋姌O大小與被測液體電導率決定了信號源內阻。通常被測液體電導率從10S/m到10-6S/m，電極大小為cm級，這樣信號源內阻從十幾歐到幾百兆歐。1.電磁流量計在漿液中的特別安裝要求  首先，要對電磁流量計的特別安裝要求進行分析，首先要了解此電磁流量計相對于其它一些流量計在特征方面有什么不同之處,電磁流量計的特點在于采用了法拉第的電磁感應定律，測量方法主要以直接測量的方式進行。并且，在測量結果上不受到流體密度、粘度、溫度以及壓力的影響，沒有阻流件與相應的壓力損失,同樣也不會在高流速的情況下發生一些氣體腐蝕的現象。不過，由于在實際的安裴過程中沒有采用科學的安裝方法以及嚴格安裝電磁流量計的特別安裝要求,部分電磁流量計極易在實際的運作中造成儀表測量誤差的出現，嚴重的還會造成儀表的損壞。在進行電磁流量計的安裝過程中,需要嚴格按照安裝流程進行操作，由于現場操作的復雜性,為了確保電磁流量計可以在運行效果上達到一個較好的操作水平,可以進行三臺以及電磁流量計的統一安裝操作，在氣化爐的頂部進行安裝，從而進一步增強測量效果，同時延長流量計的前直管段的使用方式，以便解決加壓泵在工作過程中造成的脈動影響。2.電磁流量計使用方法建議　　在單機進行試車階段，需要嚴格安裝使用方式提示，禁止對電磁流量計進行送電。氣化爐在停車后，需要對電磁流量計先進行停電操作,然后再對其進行清洗，主要足清洗其中的管線，避免因電磁流量計內部的傳感器勵磁形成的磁場吸附了電極周圍的鐵銹而造成最終清洗效果的降弱。在正常的運行階段,如果發現電磁流量計發生-些波動或干擾現象的出現，需要對其原因進行分析，主要的原因可以概括為如下幾個方面:第一為泵引發的波動因素，主要因為煤漿泵在某個工作時間內出現了異常工作效果，整體的流量值發生變化的可能性不大,但由于流量脈動的變化波動量也隨之發生了較大的變化。第二為煤漿引起的波動，前文提到，煤漿屬于混合物，其中不僅含有煤水化合物，還包括一些金屬顆粒,隨著這些金屬顆粒含量的增多,尤其是電極周圍堆積的金屬顆粒隨著電極壓力的形成逐步增加,從而造成停車現象的出現。第三為電磁流量計輸出信號的尖脈沖千擾，因為煤漿含有的大顆粒金屬摩擦導致電極之間瞬間產生尖脈沖信號干擾，井且電磁流量計內部的傳感器受到溫度的影響，使得煤漿管線的沖洗難度不斷增加。3.電磁流量計的特殊加工　　在進行電磁流量計的特殊加工過程中,要使用錳合金等特殊材質的加工方法進行防護沖刷磨損套的制作。對一些電磁流量計的碳化效果,電磁干擾效果的主要作用是指在防護沖刷效果的基礎.上,以電磁流量感應為防護基礎，以電極防護標準作為碳化防護效果的主要依據,根據電磁流量計加工的特性，在實際的應用效果上進行特殊加工。針對鐵磁性質的干擾，需要進行水煤漿磁過濾操作，在經濟條件允許的情況下可以采用不銹鋼的輸送管道,并定期對電磁流量計內部進行檢查與清理。針對電磁流量計的參數設定問題，不能按照最佳的安裝條件時測定的參數進行，也不能犧牲靈敏度彌補脈動流造成的波動,建議整體的阻止時間不應操作三十秒這一區間范圍。值得一"提的是,只有在進行防護檢修的過程中，才能最終確定相應的電磁流量參數,應當建c起統一的標準積極發揮其計量參數的特長與優勢。1.儀表正確通電　　電磁流量計無電源開關接入電源即進入工作狀態.儀表在通電后首先進行自檢顯示器同時顯示生產商的電話號碼.自檢通過后進入測量狀態測量指示燈閃爍.2.顯示切換　　儀表工作在測量狀態時按AT鍵可以切換流量的瞬時值顯示和累積量顯示或同時顯示瞬時量和累積量.同時瞬時量指示燈和累積量指示燈相應點亮顯示累積量時儀表上排數字顯示高6位累積流量,下排數字顯示低8位累積流量瞬時量和累積量同時顯示時下排只顯示累積流量的低8位.3.背光啟閉　　儀表在測量狀態時按壓INC鍵可以開啟或關閉顯示的背光.4.前24小時累積量顯示　　在測量狀態下按壓SET鍵約10秒至上排出現LOC字符輸入0001~0024后按SET鍵可查閱當前累積流量或前23小時每小時的累積流量再按SET鍵返回測量狀態.5.累積流量清零　　儀表在測量狀態時按 SET 鍵至顯示LOC后輸入9090按SET鍵返回測量狀態再按INC鍵可以將累積流量清零.6.參數設置　　在電磁流量計處于測量顯示狀態按SET建10秒顯示器上排出現"LOC"字符下排出現"0000"數字.點按AT鍵1次個位數可修改每點按AT鍵一次可修改位從右向左移一位同時上排顯示器最右端出現可修改的位數從右向左數密碼數值輸入完畢再按SET鍵兩次進入相應參數組內的第一個參數.每按SET鍵兩次既在確認本次參數值的同時又進入下一個參數依此類推到最后一個參數后轉回測量狀態界面.各組參數見"功能參數速查表".電磁流量計應用中主要存在以下幾點不足:(1)電磁流量計井下精確定位問題。由于儀器本身沒有深度定位裝置,僅器下入深度的計量是靠絞車上的深.度計數器來完成。深度計數器計量結果的精度不但與計數器本身有關,而且還與工作環境有關。如果深度誤差太大，測量結果就失去意義。因此,深度校正是現場測試的一個關鍵問題。(2)管徑變化對測量結果的影響。通常應用的電磁流量計是中心流速式的，僅器的標定是在特制的管道中完成的，如果測量環境與標定環境不同,就會出現測量誤差。以內流式儀器為例，若它在內徑為φ62mm光油管中標定，在內徑為φ59mm的涂料油管中測量時就會引入最大15.28%的誤差。這是系統誤差，因此在儀器測量過程中要搞清楚被測管道的內徑，解釋資料時要扣除因管徑變化引起的測量誤差。大量實際測量數據表明，由管徑變化引起的誤差都在10%以內。(3)電磁流量計的標定問題。儀器是用清水標定的,若注，入介質改為污水或其它非清水介質時會對測量結果產生什么樣的影響，也是應用中要考慮的一個問題。在實際應用中,常常需要在現場對儀器進行標定,且要保證標定結果的準確性。(4)不能連續測量。電磁流量計如果能連續測量管柱內的流動剖面,就能直觀地反映出整個井筒內的吸水情況,這樣有利于測井資料的解釋。由于結構設計上的缺陷，電磁流量計目前還不能完全實現連續測量。德國VSEARG800-GV110N/X流量計銷售  氣體渦輪流量計中渦輪結構有焊接式和整體式,焊接式渦輪將葉片和輪轂焊接,整體式渦輪利用先進的CAD/CAM技術和數控加工技術直接加工成型。葉片型式主要有平板式和螺旋式,平板式葉片主.要應用于大外徑焊接式渦輪,而螺旋式葉片應用較為廣泛;材料主要有鋁合金和不銹鋼,鋁合金與不銹鋼相比具有自重較輕,工藝性好等特點;渦輪平均直徑受流量計流通管徑即型號的限制,可作為定參數處理;葉片數量選取主要考慮重疊度對儀表性能的影響,---般取13~20;葉片角度直接影響氣體介質.對其產生驅動轉矩的大小，氣體介質對渦輪的驅動轉矩公式為   式中:Td為驅動力矩,N.m;fd為周向驅動力,N;u1為介質入口速度,m/s;ɷ為渦輪角速度,rad/s。   綜上述所述,采用整體式葉輪結構,螺旋型葉片，葉片數量為20。對于螺旋型葉片,需要確定葉片的螺旋角,根據式(2),要得到最大推動力矩,葉片螺旋角應為45°,但力矩公式是根據葉柵繞流計算得到,難免會和實際工況有所偏差。參考常用葉片角度,選取35°.45°和55°螺旋升角渦輪作為實驗對象,氣體渦輪流量計渦輪結構參數如圖2所示。

您如果需要德國VSEARG800-GV110N/X流量計銷售的產品，請點擊右側的聯系方式聯系我們，期待您的來電
